CAD中的索引符号都有哪些？CAD标注符号大全

说到CAD标注符号大全可能很多CAD制图初学入门的小伙伴对于CAD制图软件中的索引符号不太了解，今天就来给大家介绍CAD标注符号大全中的索引符号，其实，索引符号命令为图中另有详图的某一部分标注索引号，指出表示这些部分的详图在哪张图上，分为“指向索引”和“剖切索引”两类，索引符号的对象编辑提供了增加索引号与改变剖切长度的功能。

CAD标注符号大全中索引符号操作步骤：

首先打开浩辰给排水CAD软件，菜单位置：[建筑设计]→ [符号标注] → [索引符号]

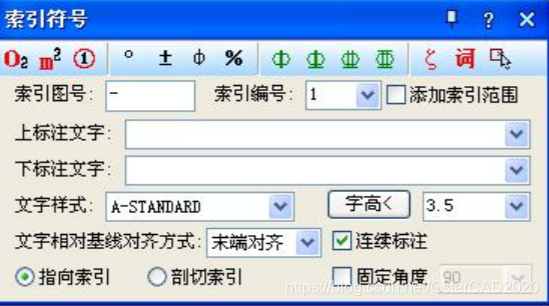

单击菜单命令后，显示对话框：

其中控件功能与【引出标注】命令类似， 区别在索引符号命令分为“指向索引”和“剖切索引”两类，标注时按要求选择标注。
1. 指向索引
在对话框中编辑好标注内容及其形式后，按命令行提示取点标注：
请给出索引节点的位置<退出>: 点取需索引的部分
如果勾选“添加索引范围”复选框，会显示下一行提示：
请给出索引节点的范围<0.0>: 拖动圆上一点，单击定义范围或回车不画出范围
请给出转折点位置<退出>: 拖动点取索引引出线的转折点
请给出文字索引号位置<退出>:点取插入索引号圆圈的圆心，退出。
2. 剖切索引
在对话框中编辑好标注内容及其形式后，按命令行提示取点标注：
请给出索引节点的位置<退出>: 点取需索引的部分
请给出转折点位置<退出>:拖动点取索引引出线的转折点
请给出文字索引号位置<退出>: 点取插入索引号圆圈的圆心，退出。
请给出剖视方向<当前>: 拖动给点定义剖视方向
双击索引标注对象可进入对象编辑对话框，双击索引标注文字部分，进入文字在位编辑。
以上就是今天小编使用咱们国产浩辰CAD给排水软件给大家介绍的关于CAD标注符号大全中索引符号的相关内容，各位小伙伴看明白了吗？
