CAD怎么添加剖面符号？CAD剖面符号绘制教程

有些刚开始进行CAD入门学习的小伙伴，在使用国产CAD制图软件绘制剖面图的过程中，不知道该如何在CAD图纸中绘制剖切符号？接下来的CAD入门学习教程就就和小编一起来了解一下浩辰CAD建筑软件中绘制剖切符号的操作技巧吧！

CAD绘图剖切符号的操作步骤：

首先打开浩辰CAD建筑软件，然后依次点击建筑设计—符号标注—剖切符号(PQFH)；

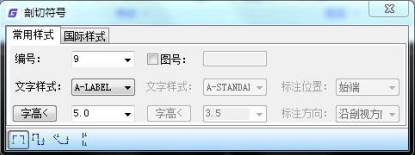

点取菜单命令后，即可打开【剖切符号】对话框。如下图所示：

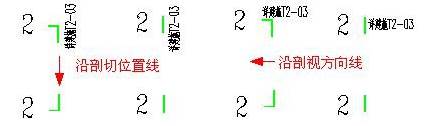

工具栏从左到右，分别是"正交剖切"、“正交转折剖切”、“非正交转折剖切”、“断面剖切"命令共 4 种剖面符号的绘制方式，勾选"剖面图号”，可在剖面符号处注写此剖切符号所索引的剖面图号，它的标注位置有两端、起点和终点三种情况，标注方向有沿剖切位置线与剖 视方向线两种情况可选。如下图所示：

以上CAD入门学习教程就是小编给大家整理的浩辰CAD建筑软件中关于CAD绘制剖切符号的操作技巧，有需要的小伙伴可以参考本篇CAD入门学习教程来进行学习参考哦！
