CAD剖切符号怎么画？CAD剖切符号标注

在绘制给排水CAD图纸的过程中，有些时候会需要在图纸中标注剖切符号，那么你知道怎么在CAD图纸中画CAD剖切符号吗？不知道也没关系，接下来的CAD教程就让小编来给大家介绍一下浩辰CAD给排水软件中绘制剖切符号的相关操作技巧吧！

CAD剖切符号标注技巧：

浩辰CAD给排水软件中的CAD剖切符号命令主要的作用是：在CAD图纸中标注国标规定的剖面剖切符号，用于定义编号的剖面图，表示剖切断面上的构件以及从该处沿视线方向可见的建筑部件，生成剖面中要依赖此符号定义剖面方向。具体操作步骤如下：

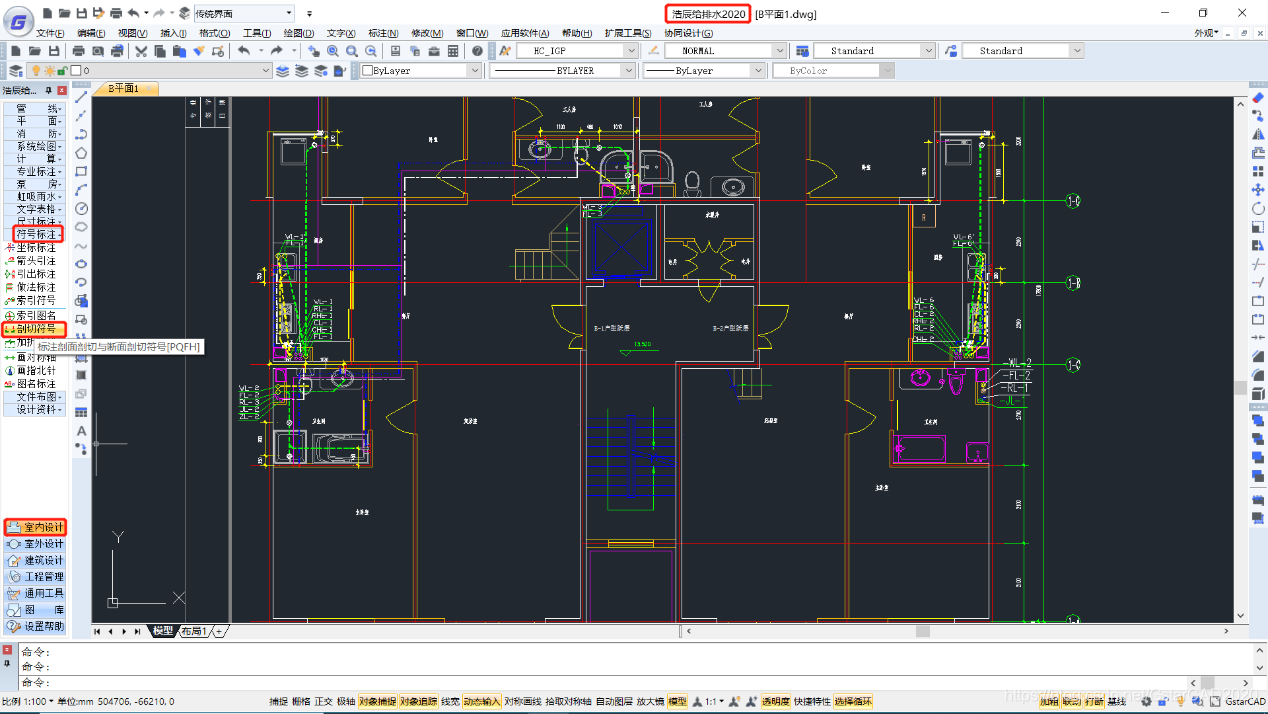

首先在浩辰CAD给排水软件打开CAD图纸，然后找到并以此点击菜单位置：[室内设计]→ [符号标注] → [剖切符号]。如下图所示：

单击菜单命令后，命令行提示：
请输入剖切编号<1>: 键入编号后回车
点取第一个剖切点<退出>: 给出第一点
点取第二个剖切点<退出>: 沿剖线给出第二点
点取下一个剖切点<结束>: 沿剖线给出第三点
点取下一个剖切点<结束>: 给出结束点
点取下一个剖切点<结束>: 回车结束
点取剖视方向<当前>: 点击指示剖视方向标注完成后，拖动不同夹点即可改变剖面符号的位置以及改变剖切方向，双击可以修改剖切编号。
以上CAD教程中小编给大家详细介绍了浩辰CAD给排水软件中绘制剖切符号的相关操作技巧，大家在以后绘制CAD图纸的过程中如果需要标注剖切符号可以参考本篇教程来操作。
