基于飞腾D2000的VPX6U主板：架构、实现与应用

  在当今信息化、智能化快速发展的时代，对硬件自主可控、系统安全可靠的需求日益凸显。作为国产化硬件方案的一环，基于飞腾处理器的VPX6U主板以其开放性与可扩展性，为国防通信、边缘计算、智能交通及工业控制等领域提供了可靠的基础平台。下面文章将从硬件架构、接口分布、BIOS/操作系统支持及设计验证等方面，详细介绍该主板的技术实现与应用要点。

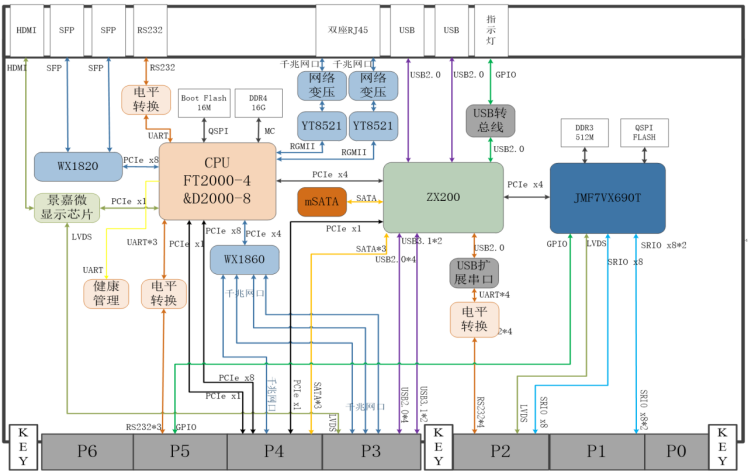

• 二.系统架构概览

主控处理器

飞腾D2000八核处理器，主频2.0–2.3 GHz

向下兼容FT2000/4（四核，2.2/2.6 GHz），方便老项目平滑升级

内存与启动

16 GB DDR4 ECC 内存

BootFlash 16 MB（可扩展至64 MB），支持多级引导方案

三、主要外设与接口分布

存储

板载 mSATA × 1

SATA3.0 × 3（引出至VPX背板）

USB

前面板 USB 2.0 × 2（调试/外设接入）

背板 USB 2.0 × 4，USB 3.1 × 2

串行通信

Console：前面板 RS-232 × 1

背板 RS-232 × 7

图形与显示

景嘉微显示芯片

HDMI × 1（前面板）

2-port LVDS × 1（背板）

PCIe 与高速通道

PCIe x8 × 1，PCIe x1 × 2（背板）

FPGA 直连通道

GTH × 3（Each GTH × 8 lanes）

LVDS × 1

网络

前面板：10 GbE × 2 + 1 GbE × 2

背板：1 GbE × 4

通用 I/O

多路 GPIO，部分用于前面板指示灯，其余引出至背板，支持自定义扩展

四、BIOS 与操作系统

BIOS：飞腾 UEFI，支持快速启动、启动安全验证和固件升级

操作系统：银河麒麟 V10，已完成内核裁剪和驱动适配

已验证网络、存储、LCD 驱动

定制化系统镜像大小约1 GB

五、设计要点与验证

信号完整性

mSATA/SATA/PCIe 信号走线采用差分对布局，板内外层交替铺铁

GTH 通道保持长度匹配，抖动控制在< 20 ps

电源管理

12 V 输入，通过多路降压+LDO 分组供电

关键芯片（CPU、FPGA、DDR）区域独立电源滤波

散热

标配铝合金散热片，可直装标准风扇

针对CPU/FPGA热源区进行热仿真，最高温升< 50 °C（环境25 °C）

兼容性测试

对接市面常见VPX背板，验证板间互通性

六、典型应用场景

国防通信：多通道网络通信与加解密模块整合

智能交通：车载/路侧设备的图像处理与AI推断前端

边缘计算：轻量级AI模型部署，接口灵活支持多样化扩展

在全球新一轮科技竞争与产业升级浪潮中，硬件自主可控已成为国家战略层面的重要课题。基于国产飞腾处理器的VPX6U主板，以其开放的架构设计和灵活的接口扩展能力，切实助力信息化、智能化场景下对安全性与可持续演进的需求。面向未来，该平台将继续承载国产化生态建设的重任，与操作系统、上层应用及产业链伙伴协同发展，共同推动产业自主可控、数字经济与国防现代化进程。欢迎业界同仁围绕需求与优化方向展开深入交流与合作。
