通信窗口:
光纤通信系统的工作波长通常位于某一个“通信窗口”:
- 第一个窗口是800-900nm。采用GaAs/AlGaAs激光二极管和发光二极管(LEDs)作为发射器,接收器采用硅光二极管。然而在这一波长区域光纤损耗比较大,也没有合适的光纤放大器工作在这一光谱区域。因此,第一通信窗口仅适宜于短程传输。
- 第二通信窗口为1300nm附近的波长,二氧化硅光纤的损耗非常低并且光纤色散非常弱,因此色散展宽最小。这一窗口最早被用于长距离传输。然而,工作在1300nm的光纤放大器(采用掺镨的玻璃)的性能没有采用掺铒的工作在1500nm的放大器的性能好。另外,长距离传输通常不需要低色散,因为这样会增强光学非线性效应。
- 第三通信窗口,是目前最常用的,波长在1500nm附近。二氧化硅光纤在该波段损耗是最低的,掺铒光纤放大器也可以有很好的性能。光纤色散在该波长区域为反常色散,可以灵活操作(参阅色散位移光纤)。

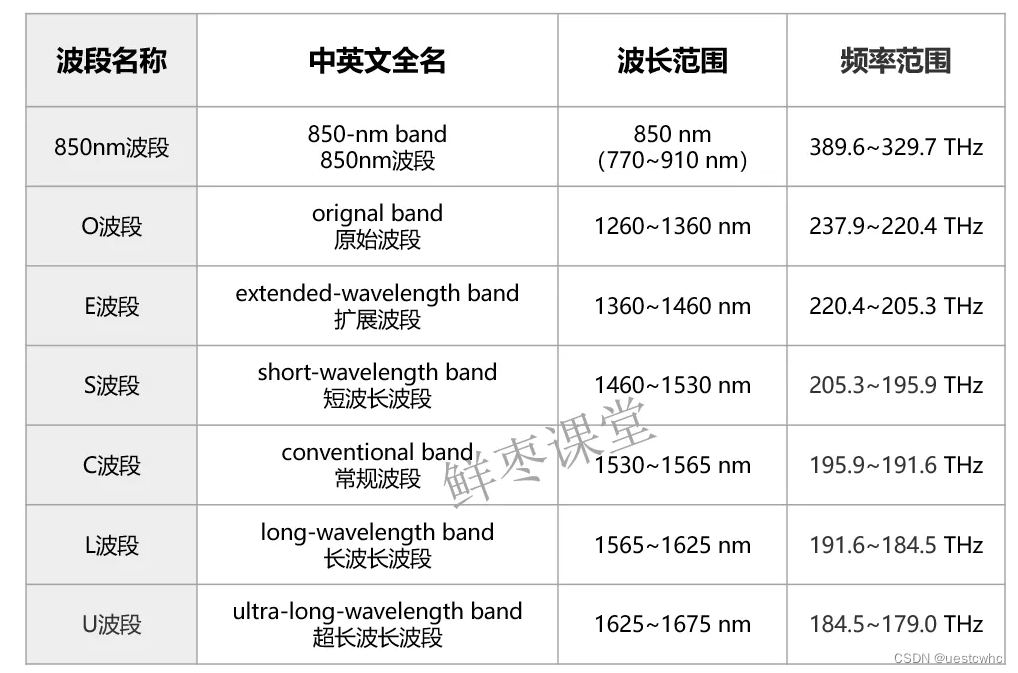

Band | Description | Wavelength Range |
---|---|---|
O band | original | 1260-1360 nm |
E band | extended拓展的 | 1360-1460 nm |
S band | short wavelengths短波长 | 1460-1530 nm |
C band | conventional (“erbium window”) 常用(“铒窗口“) | 1530-1565 nm |
L band | long wavelengths 长波长 | 1565-1625 nm |
U band | ultralong wavelengths超长波长 | 1625-1675 nm |
最开始第二和第三通信窗口是由1400 nm处存在的损耗峰来划分开的,但是一些高级的光纤不具备这一峰值。
1550范围(C波段)通常被称为"erbium window"英文“铒窗口”,因为铒离子的能量级别与C波段光子的能量级别接近。通过受激发射处理,可以诱使铒释放能量中使用该能量放大C波段中的光。
最后再来看看E波段。这个波段有点特别,它是五个波段中最不常见的波段。E,是“extended(扩展)”的意思。

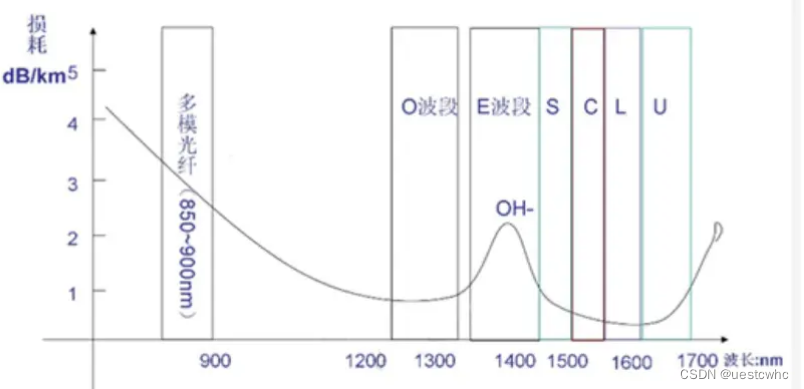

大家观察刚才那张波长和损耗关系图时,会发现,E波段有一个明显的不规则激凸。
那是因为1370-1410nm波段,氢氧根离子(OH-)吸收,所以损耗急剧加大。这也被称为水峰。
