5分钟搞定！Air8000 G-sensor：开发流程全解析！

时间紧迫？本文浓缩Air8000核心板G-sensor开发精华：从环境搭建到数据读取，5分钟视频教程+关键代码片段，让你即刻实现加速度监测功能，为项目注入动态感知能力。

最新开发资料详见：www.air8000.cn

一、G-sensor传感器简介

G-sensor重力传感器，又名加速度传感器。

Air8000内部集成了G-sensor传感器DA221，开发者可直接调用传感器数据，无需额外扩展硬件。

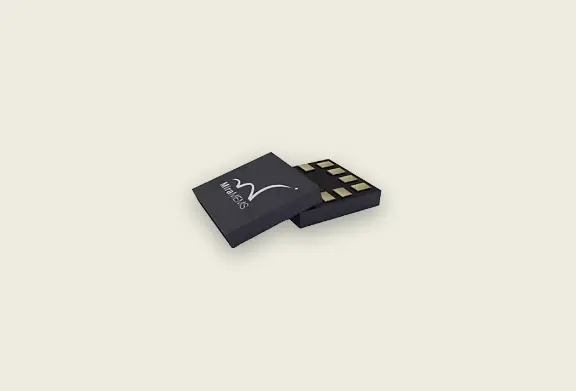

DA221传感器——是一种低功耗、高性能的电容式三轴线性加速度计，采用微机械技术开发。

该器件采用2x2x1.1mm的LGA封装，保证在-40°C至+85°C的宽温度范围内工作。传感器元件采用单晶硅通过DRIE工艺制造，并通过密封的硅帽保护免受环境影响。具有用户可选的±2g/±4g/±8g满量程测量范围，数据输出速率从1Hz到1kHz，并集成了信号调节和主动检测功能。

DA221具有断电模式，独立且灵活的中断大大简化了各种运动状态检测的算法。

二、主要硬件准备

2.1 主要硬件

Air8000核心板套件；

支持数据传输的USB数据线；

Win10及其以上PC电脑。

2.2 接线说明

使用USB数据线，连接Air8000核心板与电脑即可。Air8000模块内部DA221传感器的INT引脚，已经连接到处理器的GPIO39引脚。

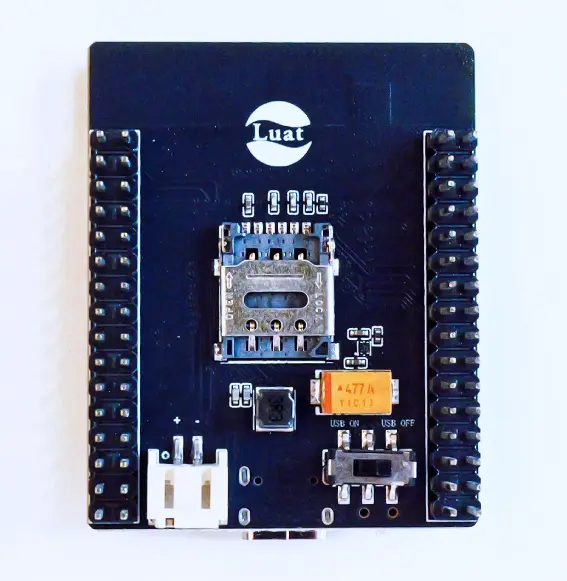

1）核心板正面：

2）核心板反面：

三、最新源码及实操教程

Air8000应用示例持续更新中，当前示例为G-sensor功能，支持读取传感器的三轴数据和中断输出。

最新源码及实操教程详见：

https://docs.openluat.com/air8000/luatos/app/gsensor/

示例代码相关要点解析如下：

3.1 Air8000中断设置

硬件连接：

Air8000模块内部DA221传感器的INT引脚，已经连接到处理器的GPIO39引脚。

中断触发方式：

当传感器检测到运动（根据INT_MAP1等寄存器配置）时，会改变INT引脚电平默认情况下，当引脚电平变化（上升沿或下降沿）时会触发中断。

回调机制：

每次中断触发时，系统会自动调用ind() 函数，可在ind()中可以处理传感器数据（如加速度数据）。

3.2 初始化I2C

1）复用I2C引脚

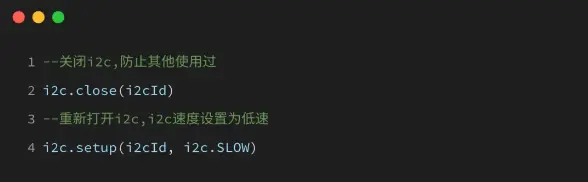

2）配置I2C引脚

重新打开I2C，I2C速度设置为低速模式。

3.3 初始化G-sensor

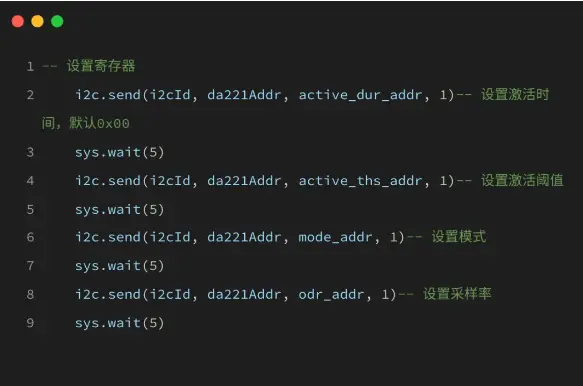

1）配置DA221的精度、测量范围等。

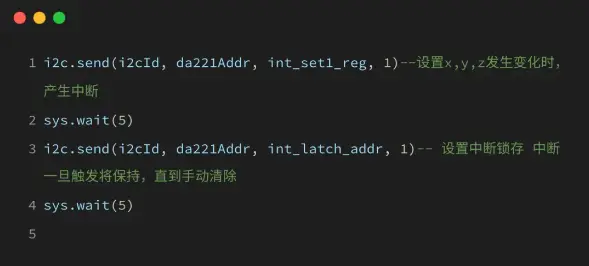

2）配置中断

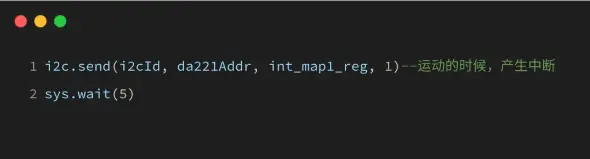

3）将中断映射到INT引脚

当XYZ轴合成的加速度超过阈值时，G-sensor传感器就可以产生中断。

当中断产生时，这个状态可以映射到INT引脚，然后模块与INT引脚相连的引脚检测到中断信息后，就可以进行自己的业务处理。

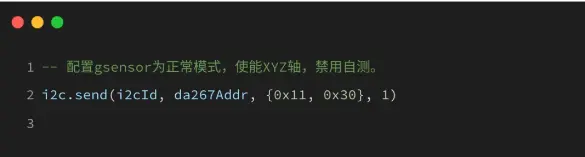

4）配置gsensor模式，使能XYZ轴。

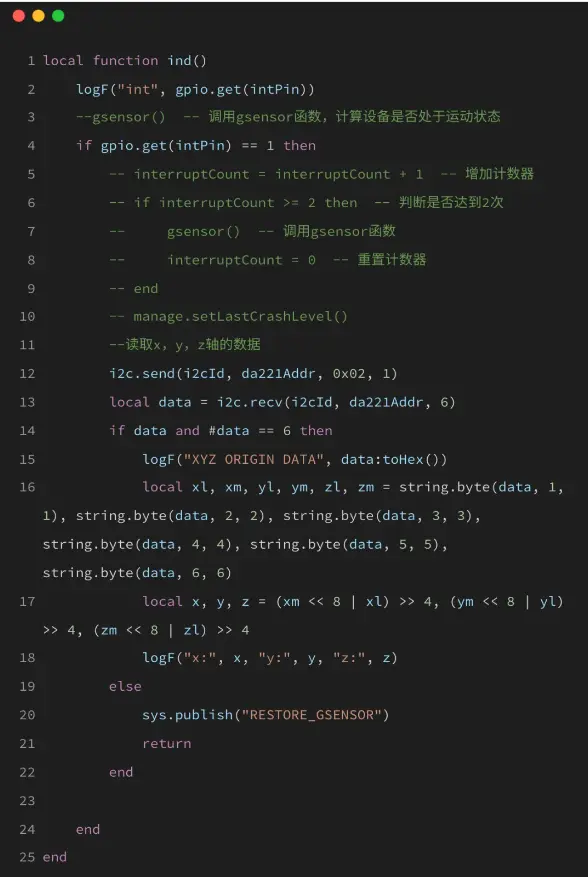

3.4 中断处理代码

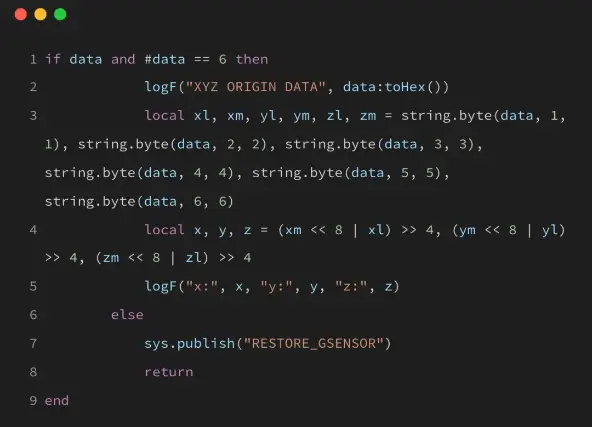

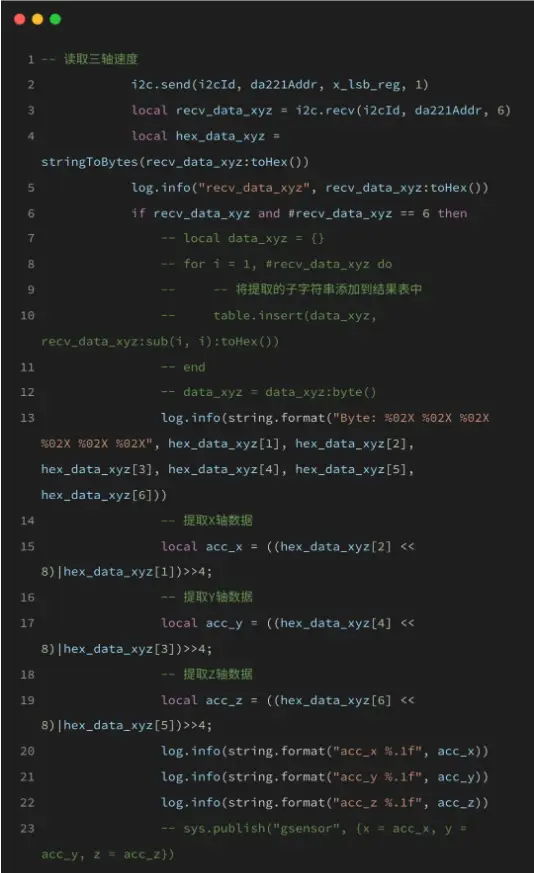

3.5 读取传感器三轴数据

3.6 异常处理

读取XYZ轴和计步数据时，如果读取的数据不正确，则会发布一个消息RESTORE_GSENSOR。

可以通过监听到这个消息来判断传感器工作是否正常，以及做一些特殊处理。

四、实操验证流程

4.1 烧录代码

参考《如何使用LuaTools给Air8000烧录软件》，将准备好的软件烧录进Air8000，详见：

https://docs.openluat.com/air8000/luatos/common/download/

4.2 运行结果

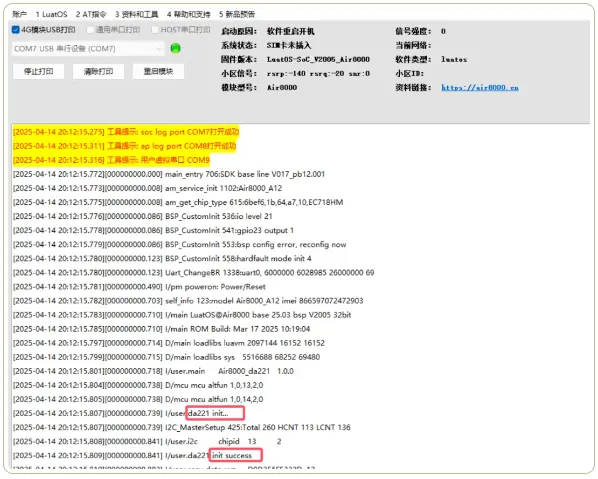

1）传感器初始打印相关信息：

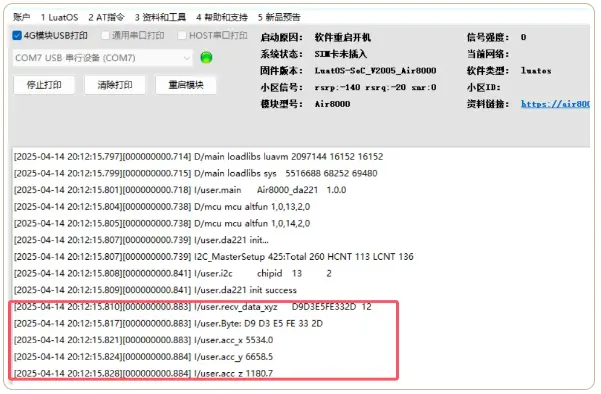

2）读取三轴数据，解析显示出来：

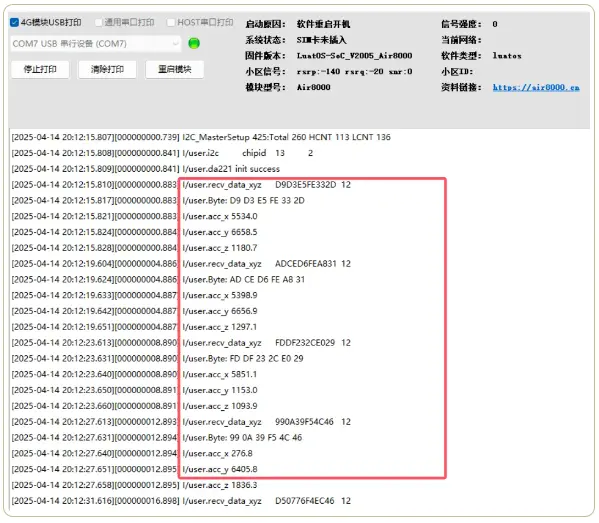

3）每4秒钟读取一次传感器数据：

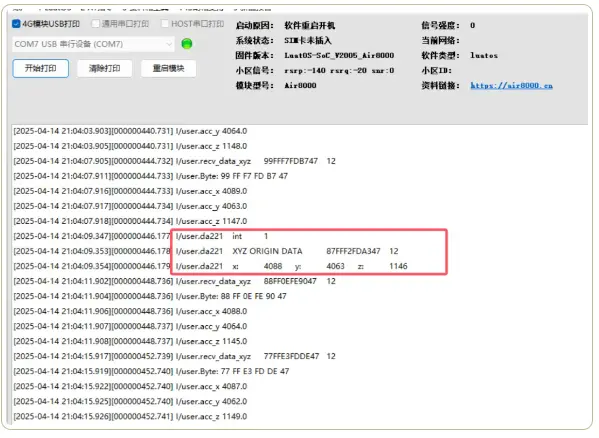

4）中断输出日志数据：

今天的内容就分享到这里了~
