Tang Nano 20K: I2C OLED Driver

写在前面的话

  • 之前在逛淘宝的时候偶然发现了Tang Nano 20K，十分感慨国产FPGA替代方案的进步之快；
  • 被Tang Nano 20K小巧精致的外形和丰富的内在资源震惊到了，买来想要体验一下国产FPGA的软件生态。

硬件模块

  • 项目主要设备是高云半导体的Tang Nano 20K开发板和0.96寸四针I2C模块的OLED模块；
  • OLED模块采用SSD1306驱动芯片；

Tang Nano 20K
在这里插入图片描述

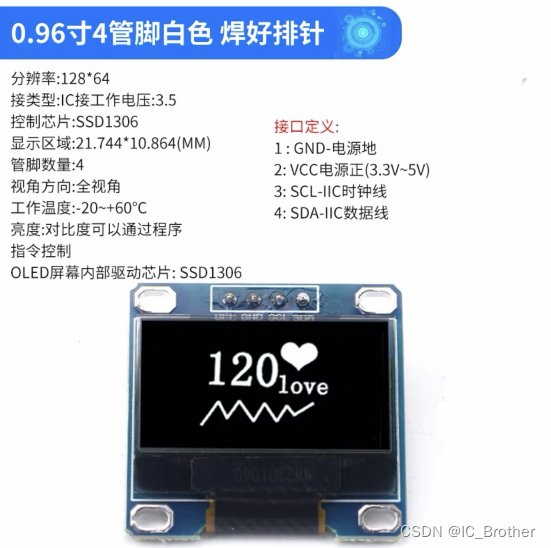

0.96寸 I2C 接口OLED
在这里插入图片描述

RTL电路和相关资源报告

  • 采用GOWIN FPGA Designer平台查看RTL电路图；

在这里插入图片描述

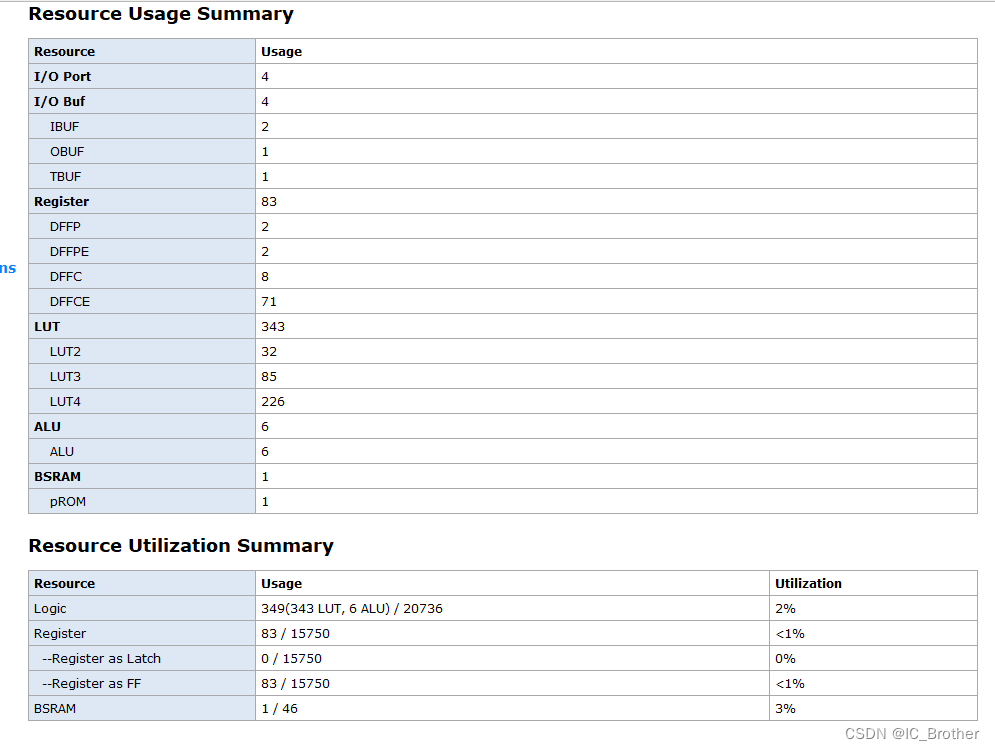

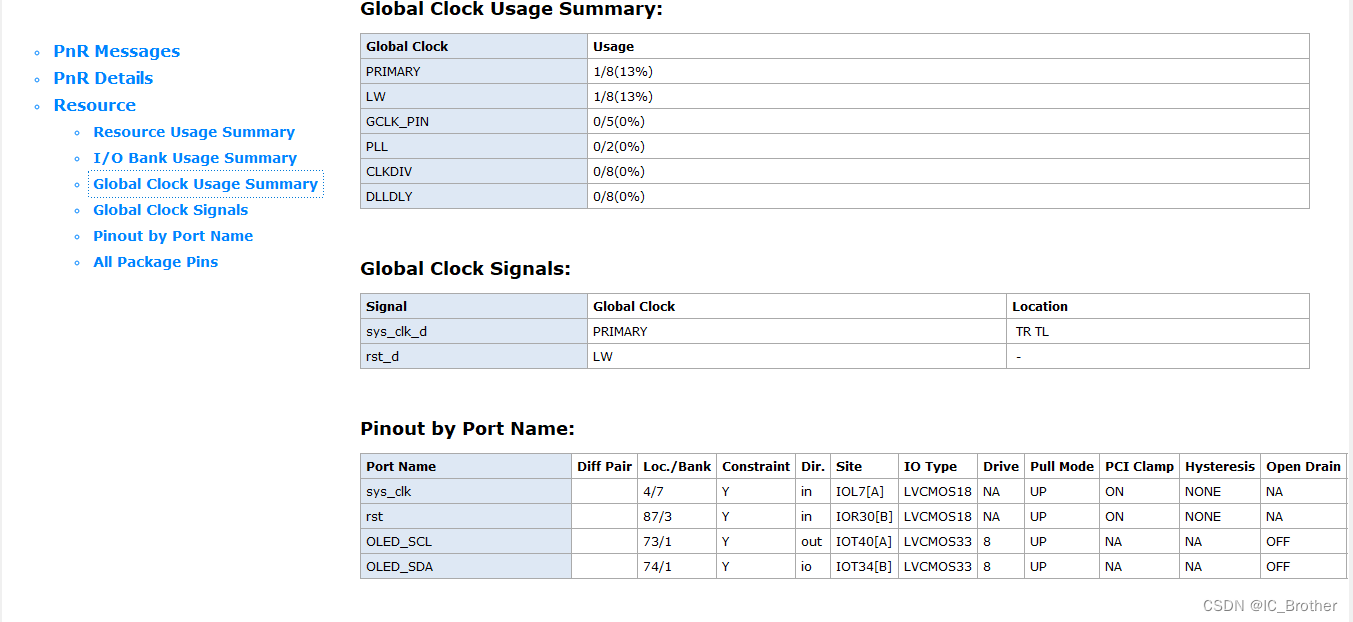

  • 采用GOWIN FPGA Designer平台查看资源报告；
    在这里插入图片描述

SSD1306 OLED 驱动芯片

  • SSD1306是一个单片CMOS OLED/PLED驱动芯片可以驱动有机/聚合发光二极管点阵图形显示系统。由128 segments和64Commons组成。该芯片专为共阴极OLED面板设计。
  • SSD1306中嵌入了对比度控制器、显示RAM和晶振，并因此减少了外部器件和功耗。有256级亮度控制。数据/命令的发送有三种接口可选择：6800/8000串口，I2C接口或SPI接口。适用于多数简介的应用，移动电话的屏显，MP3播放器和计算器等。

SSD1306 芯片框图
在这里插入图片描述

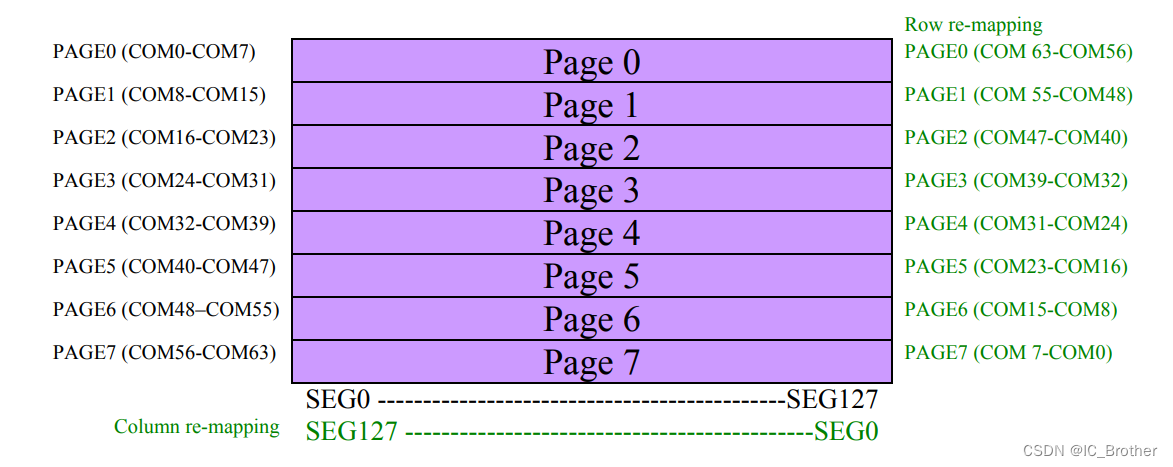

SSD1306中内置128 * 64的GDDRAM，是一个为映射静态RAM保存位模式来显示，RAM分为8页，从PAFE0到PAGE7，用于单色128 * 64点阵显示，如下图所示：
GDDRAM：
在这里插入图片描述
当一个数据字节写到GDDRAM中，所有当前列的同一页的行图像数据都会被被填充（比如，被列地址指针指向的整列（8位）都会被填充）。数据位D0写到顶行，而数据位D7写到底行，如下图所示。

SSD1306 I2C协议接口

I2C通讯接口由从机地址为SA0，I2C总线数据信号（SDAout/D2输出和SDAin/D1输入）和I2C总线时钟信号SCL（D0）组成。数据和时钟信号线都必须接上上拉电阻。RES#用来初始化设备。

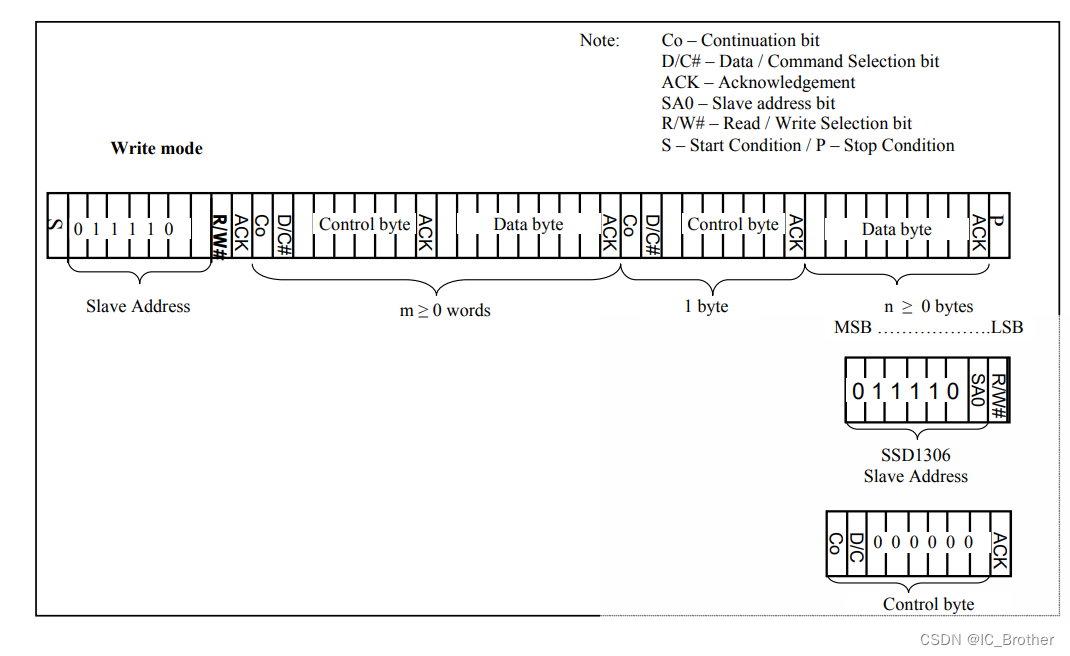

I2C数据格式：
在这里插入图片描述
a. 从机地址位（SA0）
SSD1306在发送或接受任何信息之前必须识别从机地址。设备将会响应从机地址，后面跟随着从机地址位（SA0位）和读写选择位（R/W#位）。
SA0位为从机地址提供了一个位的拓展。0111100或0111101都可以做为SSD1306的从机地址。D/C#引脚作为SA0用于从机地址选择。R/W#为用来决定I2C总线接口的操作模式。R/W# = 1，读模式。R/W# = 0 写模式
b. I2C总线数据信号SDA
SDA作为主机和从机之间的通讯通道。数据和应答都是通过SDA发送。
c. I2C总线时钟信号SCL
每个数据位的传输任务发生在SCL的单个的时钟周期中。

项目难度：⭐
项目推荐度：⭐⭐
项目推荐天数：1~天

FPGA开发环境：
前仿： Modelsim SE-64 2019.2
综合： Gowin_V1.9.9Beta-4_Education

项目学习目的：
（1）熟练掌握项目中各文件的工程管理；
（2）熟悉 Verilog HDL仿真、FPGA综合工具及流程；
（3）学习OLED 驱动和I2C的基础原理；

OLED 驱动模块RTL

//oled_init  初始化模块
module OLED_Init(

	input					sys_clk			,
	input					rst_n			,

	input					init_req		,			//初始化请求
	input					write_done		,			//初始化数据完成信号

	output					init_finish		,			//初始化完成输出

	output[23:0]			Init_data					//初始化的数据
);

//WR CMD ： 0X78+0X00+CMD
//WR Data： 0X78+0X40+Data
localparam			RST_T			=	1'b0;			//低电平复位有效

reg[23:0]		Init_data_reg;
reg[23:0]		Init_data_reg1;

reg[4:0]		Init_index;

reg init_finish_inside;


//OLED_WR
reg [10:0]  WR_index    ;   //TX data counter
reg [9:0]   WR_addr     ;   //TX ROM Data addr
wire [7:0]  WR_data     ;   //WR Data

//FSM
localparam IDLE =   2'b01   ;
localparam WR   =   2'b10   ;

reg [1:0]   CS ;
reg [1:0]   NS ;

always @(posedge sys_clk or negedge rst_n) begin
    if(~rst_n) begin
         CS <= IDLE;
    end
    else begin
         CS <= NS;
    end
end


always@(*) begin
    case(CS)
        IDLE: begin
            if(Init_index >= 'd26 && write_done == 1'b1) begin
                NS = WR;
            end
            else begin
                NS = IDLE;
            end
        end
        WR: begin
            if(rst_n==1'b0) begin
                NS = IDLE;
            end
            else begin
                NS = WR;
            end
        end
        default: NS = IDLE;
    endcase
end

always@(*) begin
    case(CS)
        IDLE: init_finish_inside = 1'b0;
        WR: init_finish_inside = 1'b1;
        default: NS = IDLE;
    endcase
end





assign Init_data  = (init_finish_inside==1'b1)?Init_data_reg1:Init_data_reg;
assign init_finish = (write_done == 1'b1 && WR_index == 'd1047) ? 1'b1 : 1'b0;//完成信号

always@(posedge sys_clk or negedge rst_n)
begin
	if(rst_n == RST_T)
		Init_index <= 'd0;
	else if(Init_index == 'd26 && write_done == 1'b1 )
		Init_index <= 'd0;
	else if(write_done == 1'b1 && init_req == 1'b1)
		Init_index <= Init_index + 1'b1;
	else
		Init_index <= Init_index;
end

//初始化命令状态
always@(*)
begin
	case(Init_index)
		'd0:		Init_data_reg <= {8'h78,8'h00,8'hAE};
		'd1:		Init_data_reg <= {8'h78,8'h00,8'h00};
		'd2:		Init_data_reg <= {8'h78,8'h00,8'h10};
		'd3:		Init_data_reg <= {8'h78,8'h00,8'h40};
		'd4:		Init_data_reg <= {8'h78,8'h00,8'hB0};
		'd5:		Init_data_reg <= {8'h78,8'h00,8'h81};
		'd6:		Init_data_reg <= {8'h78,8'h00,8'hFF};
		'd7:		Init_data_reg <= {8'h78,8'h00,8'hA1};
		'd8:		Init_data_reg <= {8'h78,8'h00,8'hA6};
		'd9:		Init_data_reg <= {8'h78,8'h00,8'hA8};
		'd10:		Init_data_reg <= {8'h78,8'h00,8'h3F};
		'd11:		Init_data_reg <= {8'h78,8'h00,8'hC8};
		'd12:		Init_data_reg <= {8'h78,8'h00,8'hD3};
		'd13:		Init_data_reg <= {8'h78,8'h00,8'h00};
		'd14:		Init_data_reg <= {8'h78,8'h00,8'hD5};
		'd15:		Init_data_reg <= {8'h78,8'h00,8'h80};
		'd16:		Init_data_reg <= {8'h78,8'h00,8'hD8};
		'd17:		Init_data_reg <= {8'h78,8'h00,8'h05};
		'd18:		Init_data_reg <= {8'h78,8'h00,8'hD9};
		'd19:		Init_data_reg <= {8'h78,8'h00,8'hF1};
		'd20:		Init_data_reg <= {8'h78,8'h00,8'hDA};
		'd21:		Init_data_reg <= {8'h78,8'h00,8'h12};
		'd22:		Init_data_reg <= {8'h78,8'h00,8'hDB};
		'd23:		Init_data_reg <= {8'h78,8'h00,8'h30};
		'd24:		Init_data_reg <= {8'h78,8'h00,8'h8D};
		'd25:		Init_data_reg <= {8'h78,8'h00,8'h14};
		'd26:		Init_data_reg <= {8'h78,8'h00,8'hAF};
		default:
			Init_data_reg <= {8'h78,8'h00,8'hAE};
		endcase
end





always @(posedge sys_clk or negedge rst_n)
begin
    if(~rst_n)begin
        WR_index <= 11'd0;
    end
    else if(WR_index == 'd1048) begin
        WR_index <= 11'd0;
    end
    else if(init_finish_inside == 1'b1 && write_done == 1'b1 && init_req == 1'b1)
        WR_index <= WR_index + 1'b1;
    else
        WR_index <= WR_index;
end



always @(posedge sys_clk or negedge rst_n)
begin
    if(~rst_n)
    begin
        WR_addr <= 10'd0;
    end
    else
    begin
        if ((WR_index >= 11'd2) && (WR_index <= 11'd129))
        begin
            WR_addr <= WR_index - 11'd2;
        end
        else if ((WR_index >= 11'd133) && (WR_index <= 11'd260))
        begin
            WR_addr <= WR_index - 11'd5;
        end
        else if ((WR_index >= 11'd264) && (WR_index <= 11'd391))
        begin
            WR_addr <= WR_index - 11'd8;
        end
        else if ((WR_index >= 11'd395) && (WR_index <= 11'd522))
        begin
            WR_addr <= WR_index - 11'd11;
        end
        else if ((WR_index >= 11'd526) && (WR_index <= 11'd653))
        begin
            WR_addr <= WR_index - 11'd14;
        end
        else if ((WR_index >= 11'd657) && (WR_index <= 11'd784))
        begin
            WR_addr <= WR_index - 11'd17;
        end
        else if ((WR_index >= 11'd788) && (WR_index <= 11'd915))
        begin
            WR_addr <= WR_index - 11'd20;
        end
        else if ((WR_index >= 11'd919) && (WR_index <= 11'd1046))
        begin
            WR_addr <= WR_index - 11'd23;
        end
    end
end


//初始化数据发送
always@(*) begin
            case (WR_index)
                11'd0: 	Init_data_reg1 <= {8'h78,8'h00,8'hB0};
                11'd1:	Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd2:	Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 0
                11'd131:Init_data_reg1 <= {8'h78,8'h00,8'hB1};
                11'd132:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd133:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 1
                11'd262:Init_data_reg1 <= {8'h78,8'h00,8'hB2};
                11'd263:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd264:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 2
                11'd393:Init_data_reg1 <= {8'h78,8'h00,8'hB3};
                11'd394:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd395:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 3
                11'd524:Init_data_reg1 <= {8'h78,8'h00,8'hB4};
                11'd525:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd526:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 4
                11'd655:Init_data_reg1 <= {8'h78,8'h00,8'hB5};
                11'd656:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd657:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 5
                11'd786:Init_data_reg1 <= {8'h78,8'h00,8'hB6};
                11'd787:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd789:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 6
                11'd917:Init_data_reg1 <= {8'h78,8'h00,8'hB7};
                11'd918:Init_data_reg1 <= {8'h78,8'h00,8'h00};
                11'd919:Init_data_reg1 <= {8'h78,8'h00,8'h10};
                // page 7
                default : Init_data_reg1 <= {8'h78,8'h40,WR_data}; //binary data
            endcase
end

assign WR_data = 8'hAA;


//Change the instance name and port connections to the signal names
//--------Copy here to design--------

    Gowin_pROM your_instance_name(
        .dout 		(WR_data 	), 			//output [7:0] dout
        .clk 		(sys_clk 	), 			//input clk
        .oce 		( 		    ),  		//input oce
        .ce 		(1'b1 		), 			//input ce
        .reset	 	(~rst_n 	), 			//input reset
        .ad 		(WR_addr 	) 			//input [9:0] ad
    );

//--------Copy end-------------------

endmodule

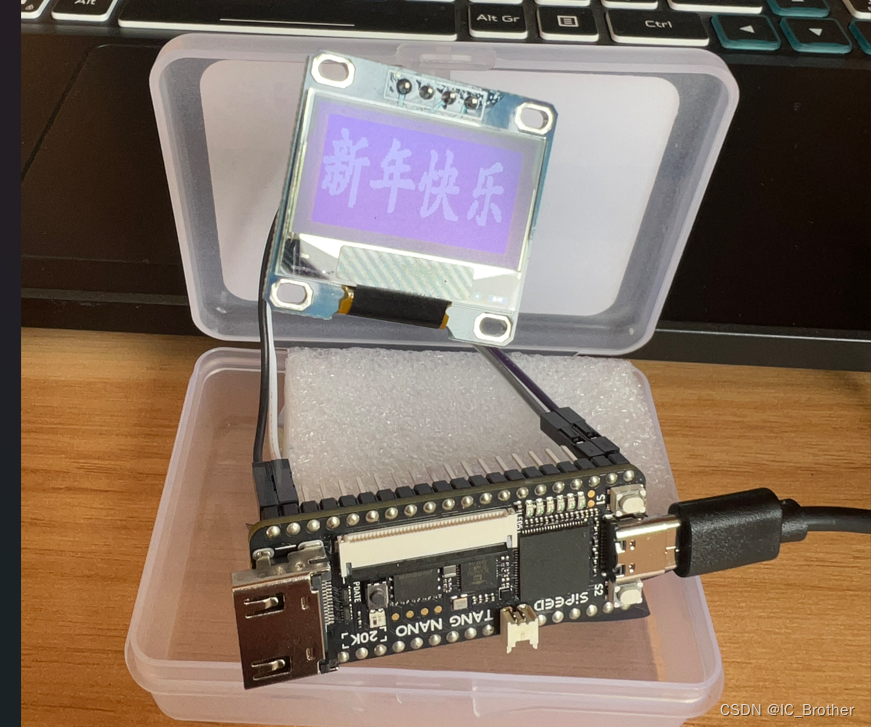

综合实现

采用GOWIN完成电路综合，并下板实现。
在这里插入图片描述
祝大家新年快乐呀
在这里插入图片描述

总结

没啥总结的，在这里祝愿大家龙年大吉，万事如意！
