MS2131 USB 3.0 高清音视频采集+HDMI 环出+混音处理芯片 应用网络直播一体机 适用HDMI

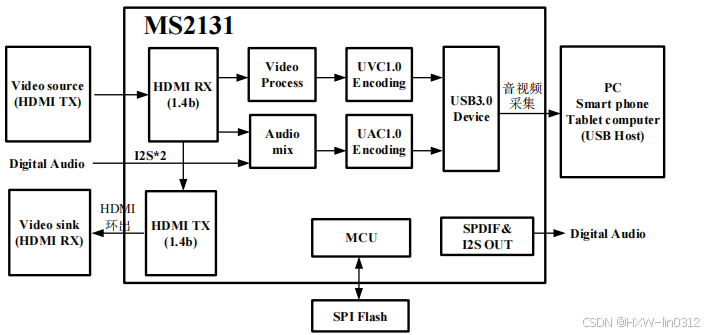

MS2131 是一款 USB 3.0 高清视频和音频采集处理芯片，内部集成 USB 3.0 Device 控制器、
数据收发模块、音视频处理模块。 MS2131 可以通过 USB 3.0 接口将 HDMI 输入的音视频信号传
送到 PC 、智能手机、平板电脑上预览或采集。 MS2131 支持 HDMI 环出功能，支持 USB host 录
制的同时通过 HMDI 输出播放音视频。 MS2131 支持两路数字音频（ I2S ）输入，支持数字音频与
HMDI 音频的混音处理，支持两路数字音频（ I2S ）输出，支持 SPDIF 数字音频输出。 MS2131 输
出支持 YUV422 和 MJPEG 两种模式，兼容 Windows 、 Android 和 Mac OS 系统。

Audio 混音功能
MS2131 支持两路 I2S 数字音频输入， HDMI RX 音频处理，两路 I2S 数字音频输出，一路 SPDIF
音频输出，可通过软件配置实现各种混音处理，满足不同场景的应用。

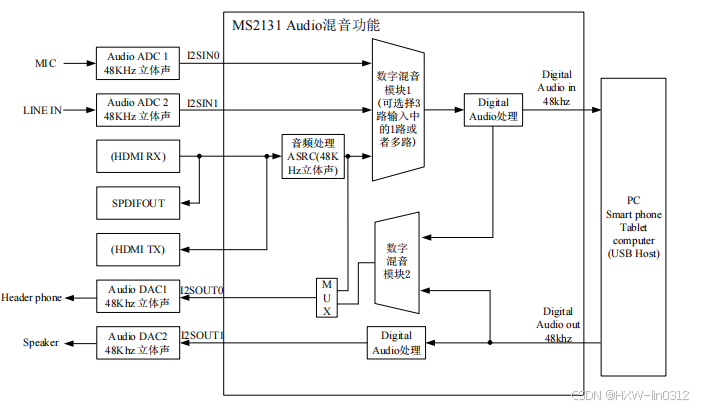

Audio 混音功能应用框图如下图示，具体应用请参考《软件开发用户手册》。

USB 视频输出
MS2131 支持 USB3.0 & USB2.0 模式视频采集，符合 UVC1.0 协议，支持 YUV422 和 MJPEG
两种格式视频输出，默认最大输出分辨率 1920×1080@60Hz 。
MS2131 USB 默认输出分辨率列表如下，可以通过修改软件配置，由用户自定义输出分辨率
（最大可支持到 4K@15Hz ）
USB 音频输出
MS2131 USB 音频符合 UAC1.0 协议，默认输出为 48KHz 立体声，可通过软件配置实现其它
分辨率音频输出。
