1、图的基本概念 G = (V,E)

无向完全图：n个顶点，n(n-1)/2条边； 有向完全图：n个顶点，n(n-1)条边；

邻接：(vi,vj)=>vi和vj互为邻接点； <vi,vj>=>vi邻接vj，vj邻接vi；

顶点的度：与顶点相关联的边的数目，TD(v)； 有向图顶点的度 = 入度 + 出度；

路径：接续的边构成的顶点序列； 路径长度：路径上边或弧的数目/权值之和；

回路：第一个顶点和最后一个顶点相同的路径； 简单路径：除起点和终点其他结点都不相同；

连通图：无向图任意两顶点之间都存在路径； 强连通图：有向图任意两顶点之间都存在路径；

连通分量：无向图的极大连通子图（顶点数目已经最大，再加一个顶点不连通）；

强连通分量：有向图的极大连通子图（顶点数目已经最大，再加一个顶点不连通）；

极小连通子图：连通子图中删除任一条边子图都不再连通；

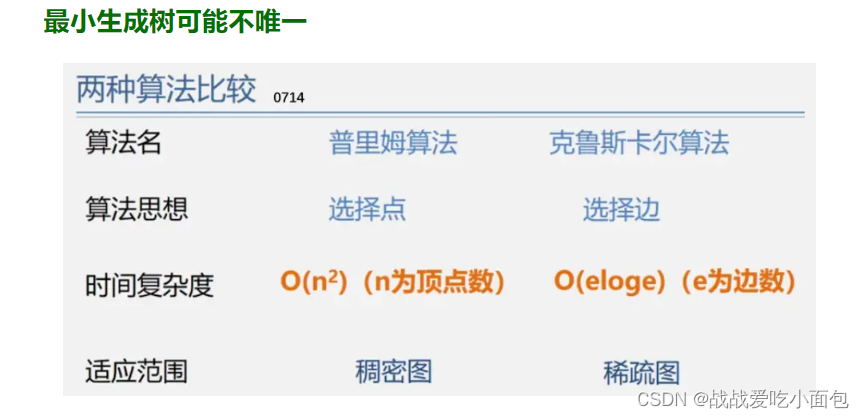

生成树：包含所有顶点的极小连通子图； 生成森林：非连通图的各个连通分量的生成树的集合；

2、图的存储结构

逻辑结构：多对多

存储结构：

没有顺序存储，可借助二维数组表示数组元素之间的关系【数组表示法：邻接矩阵】

链式存储：邻接表、邻接多重表、十字链表

（1）邻接矩阵（表示唯一）

无向图：邻接矩阵是对称矩阵；顶点 i 的度 = 第 i 行（列）中1的个数；

有向图：邻接矩阵（不对称）中，vi 出度 = 第 i 行中 1 的个数；vi入度 = 第 i 列中 1 的个数；

网（边上带权值）：有边记权值，无边记

结构体定义：用两个数组分别存储顶点表和邻接矩阵；

// 邻接矩阵结构体定义
#define MaxVertexNum 100 // 顶点数目的最大值
#define MaxInt 32767 // 用于邻接矩阵初始化
typedef char VertexType // 设置顶点数据类型
typedef int EdgeType // 设置边数据类型
typedef struct {
    VertexType Vex[MaxVertexNum]; // 顶点数组（一维）
    EdgeType Edge[MaxVertexNum][MaxVertexNum]; // 边数组（二维）
    int vexnum, arcnum; // 图的当前顶点数和弧数
}MGraph;

采用邻接矩阵表示法创建无向网、无向图、有向网、有向图（无向图+有向网）

算法思想：

输入总顶点数和总边数；

依次输入顶点信息存入顶点表中；

初始化邻接矩阵，是每个权值初始化为极大值；

构造邻接矩阵；

【注意】构造无向图：MaxInt = 0；w = 1；即可

构造有向网：去掉G.Edge[n][m] = G.Edge[m][n]; 对称属性即可

构造有向图：无向图+有向图的修改内容

// 创建无向网
void createUDN(MGraph &G){
    char v1, v2; // 定义边的始终顶点
    int m, n, w; // 定义始终结点在顶点表中的下标m,n; w为权重
    scanf("%d %d", &G.vexnum, &G.arcnum); // 输入总顶点数和总边数
    for(int i = 0; i < G.vexnum; i++)
        scanf("%c", &G.Vex[i]);            // 构造顶点表
    for(int i = 0; i < G.vexnum; i++)
         for(int j = 0; j < G.vexnum; j++)
            G.Edge[i][j] = MaxInt;         // 初始化邻接矩阵
    for(int i = 0; i < G.arcnum; i++){     // 构造邻接矩阵
        scanf("%c %c %d", &v1, &v2, &w);   // 输入始终顶点和边权重
        m = LocateVex(G, v1);              // 定位起始顶点v1的下标
        n = LocateVex(G, v2);              // 定位终点顶点v2的下标
        G.Edge[m][n] = w;                  // 对应边赋予权值w
        G.Edge[n][m] = G.Edge[m][n];       // 无向网邻接矩阵对称
    }
}

// 定位顶点下标
int LocateVex(MGraph G, VertexType v){
    for(int i = 0; i < G.vexnum; i++){
        if(G.Vertex[i] == v) {
            return i;
        }
    }
    return -1;
}

优点：检查两顶点是否存在边很容易；找一点的邻接点很容易；计算顶点的度很容易；

缺点：不便于增加和删除顶点；

浪费空间 --- 空间复杂度，所以之和顶点数有关，适用于稠密图；

浪费时间 --- 统计稀疏图一共有多少条边

（2）邻接表（表示不唯一）

无向图：n个结点e条边，邻接表需n个头结点和2e个表结点，空间复杂度O(n + 2e)，适合稀疏图；

vi的度为第 i 个单链表中的结点数；

有向图：vi的出度为第 i 个单链表中的结点个数；vi的入度为单链表中邻接域值是 i - 1 的结点个数

结构体定义：顶点表（数组）+ 边表结点（ArcNode）+ 邻接表；

#define MaxVertexNum 100
typedef struct ArcNode {        // 边表结点
    int adjvex;                 // 指向的顶点下标
    struct ArcNode *next;       // 指向下一条弧的指针
    // InfoType info;           // 如果是网的话，可以记录权值
}ArcNode;
typedef struct VexNode {        // 顶点结点
    VertexType data;            // 顶点信息
    ArcNode *first;             // 指向第一条弧的指针
}VexNode, AdjList[MaxVertexNum];
typedef strcut{
    AdjList vertices;           // 邻接表
    int vexnum, arcnum;         // 图的顶点数和边数
}ALGraph;

采用邻接矩阵表示法创建无向网

算法思想：

输入总顶点数和总边数；

建立顶点表

依次输入点的信息存入顶点表中

使每个表头结点的指针域初始化为NULL

创建邻接表

依次输入每条边依附的两个顶点

确定两个顶点的序号i和j，建立边结点

将此边结点分别插入到vi和vj对应的两个边链表的头部

// 创建无向网
void createUDN(ALGraph &G){
    scanf("%d %d", &G.vexnum, &G.arcnum);     // 输入顶点个数和边数
    for(int i = 0; i < G.vexnum; i++){        // 建立顶点表
        scanf("%c", &G.vertices[i].data);
        G.vertices[i].first = NULL;
    }
    for(int i = 0; i < G.arcnum; i++){        // 构造邻接表
        scanf("%c %c", &v1, &v2);
        m = LocateVex(G, v1);
        n = LocateVex(G, v2);
        ArcNode p1;                           // 新建边表结点p1
        p1->adjvex = n;
        p1->next = G.vertices[m].first;
        G.vertices[m].first = p1;             // 顶点v1的first指向p1
        ArcNode p2;                           // 新建边表结点p2
        p2->adjvex = m;
        p2->next = G.vertices[n].first;
        G.vertices[n].first = p2;             // 顶点v2的first指向p2
    }
}

优点：方便找任一顶点的邻接点；

空间复杂度O(n+e)；【无向图O(n+2e), 有向图O(n+e) => 数量级O(n+e)】

适用稀疏图，节约空间；

无向图计算度容易；有向图计算出度容易，计算入度需要“逆邻接表”；

缺点：不方便检查任意一对顶点之间是否存在边。

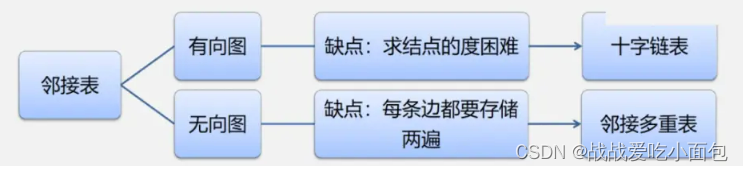

（3）十字链表（针对有向图）不唯一空复O(n+e)

（4）邻接多重表（针对无向图）不唯一空复O(n+e)

3、图的遍历

（1）广度优先遍历

算法：利用【邻接表 + 队列】表示图的广度优先遍历

void BFS(AlGraph G, int v){
    printf("%d", v);    // 访问初始顶点v
    visit[v] = true;    // 标记v已访问
    InitQueue(Q);       // 初始化队列
    EnQueue(Q, v);      // 将v入队
    while(!isEmpty(Q)) {
        DeQueue(Q, v);    // 顶点v出队
        for(w = FirstNeighbor(G, v); w >= 0; w = NextNeighbor(G, v, w)){ //检测所有邻接点
            if(!visit[w]){
                printf("%d", w); visit[w] = true; EnQueue(Q, w);
            }
        }
    }
}

算法分析：

空间复杂度O(V)；

若图利用邻接矩阵存储：时间复杂度O( $V^{2}$ ) 稠密图适合用邻接矩阵进行BFS

若图利用邻接表存储：时间复杂度O(V + E) 稀疏图适合用邻接表进行BFS

（2）深度优先遍历

算法：利用【邻接矩阵 + 递归工作栈】表示图的深度优先遍历

void DFS(MGraph G, int v){    // G为邻接矩阵 , 顶点为v
    printf("%d", v); //输出顶点
    visit[v] = true;    // 标记该顶点为true
    for(int w = 0; w < G.vexnum; w++){
        if(G.Edge[v][w] != 0 && !visit[w]){
            DFS(G, w);    // 递归实现
        }
    }
}

算法分析：

空间复杂度O(V)；

若图利用邻接矩阵存储：时间复杂度O( $V^{2}$ ) 稠密图适合用邻接矩阵进行DFS

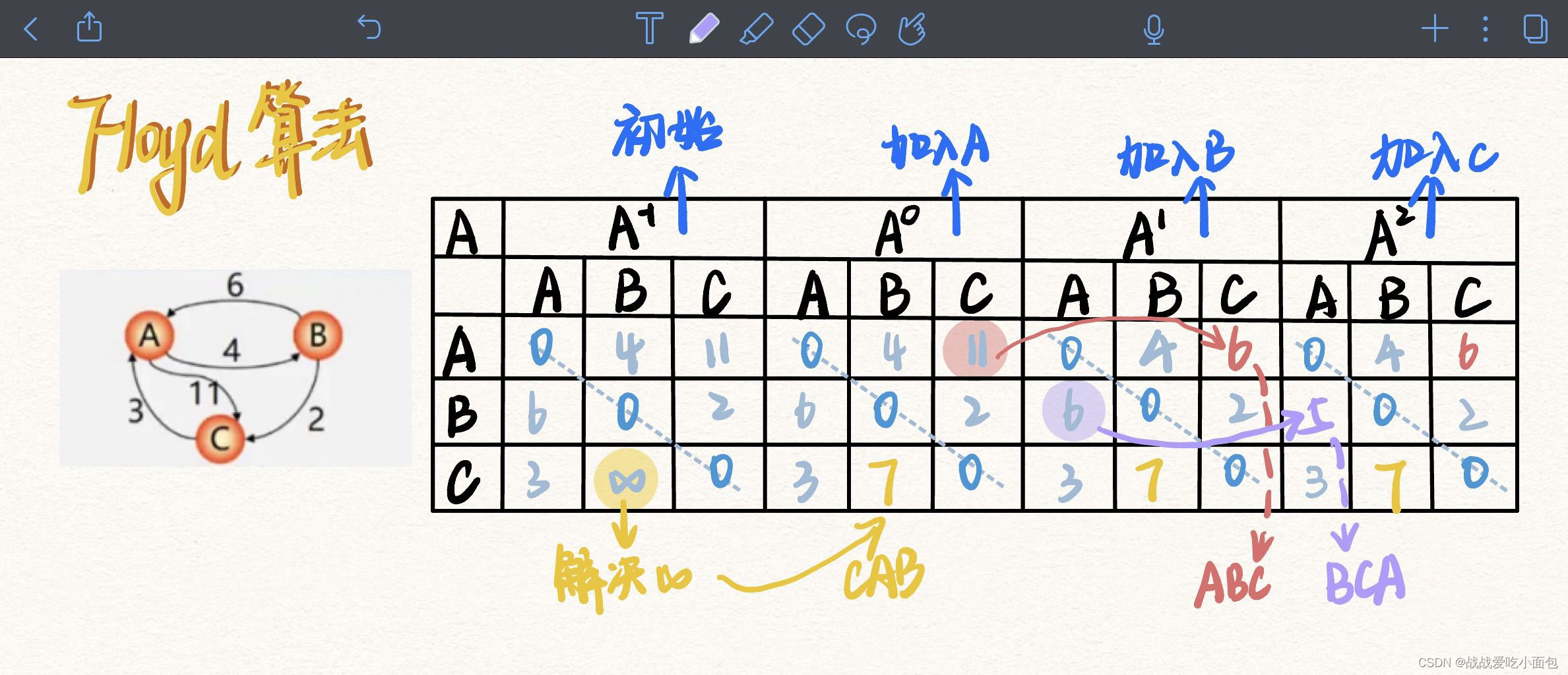

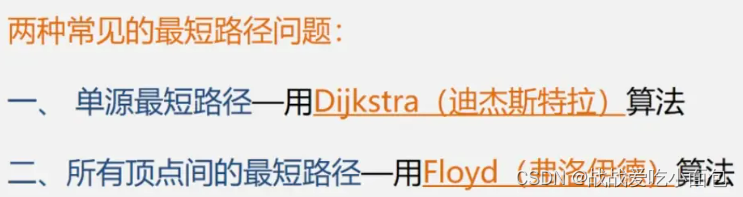

若图利用邻接表存储：时间复杂度O(V + E) 稀疏图适合用邻接表进行DFS
