WIFI模块ESP8266

WIFI模块ESP8266

一、工作模式

工作模式一共有三种：

• Station 模式：
  相当于终端，连接其他的路由器，不能被其他的设备连接（相当于没有热点的手机）
• AP 模式
  提供无线接入服务，允许其他无线设备接入，模块自己就不能连接其他的路由器。（相当于路由器）
• AP+Station 模式

ES8266可以为客户端也可以为服务端

二、透传、非透传

根据WIFI模块传输数据的模式，我们又可以分为透传和非透传

• 透传：可以连续的发送数据
• 非透传：每次发送数据之前要发送相关AT指令

注意:
1、透传只能在单链模式下开启
2、当模块为服务端时，又因为必须开启多链模式，不符合第一条件，所以只能作为单链模式下的客户端。

我们最常用的形式为Station的透传方式，下面我们来讲一下它的配置：
1、配置WIFI模块

AT+CWMODE=1

2、完成配置重启

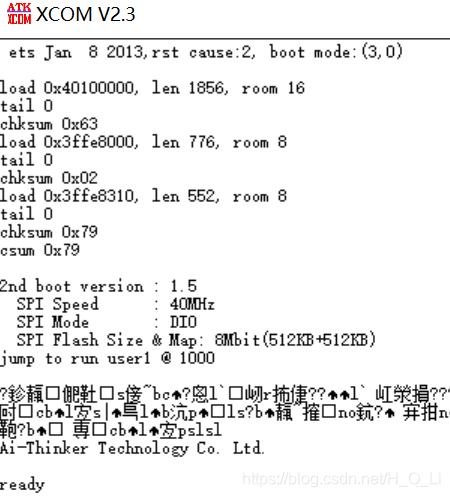

AT+RST

必须做这一步

3、连接路由器

AT+CWJAP=“SSID”,“PASSWORD”

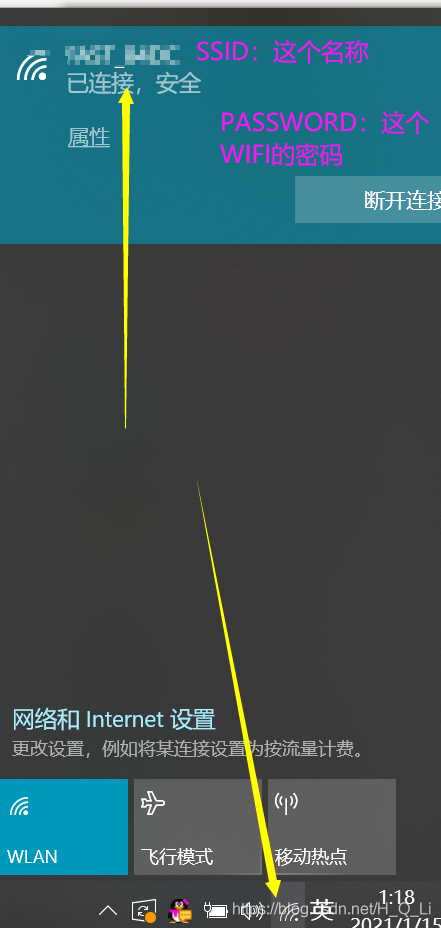

SSID：接入点名称
PASSWORD：密码

4、配置单路连接模式

AT+CIPMUX=0

AT+CIPMUX=0 单路连接模式
AT+CIPMUX=1 多路连接模式

5、开启透传模式

AT+CIPMODE=1

AT+CIPMODE=0 非透传模式
AT+CIPMODE=1 透传模式
6、建立TCP连接
我们需要使用到网络调试助手，在这之前我们首先需要注意一点，这里再进行网络调试助手服务器端IP配置的时候必须要保证ESP8266模块和我们配置的这个IP地址处于同一网段，所以再配置之前，我们首先需要看一下ESP8266的IP是什么？使用以下命令：

AT+CIFSR

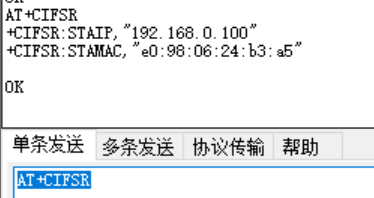

结果如下

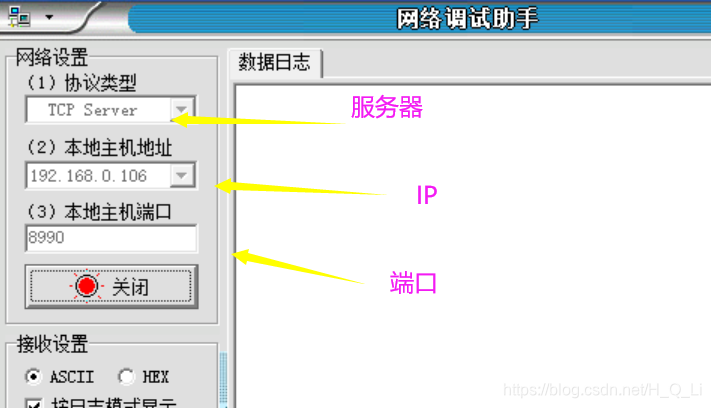

这里需要利用到网络调试助手软件，配置成服务器端，如下图：

注意：

然后我们可以输入命令

AT+CIPSTART=“TCP”,“192.168.0.106”,8990

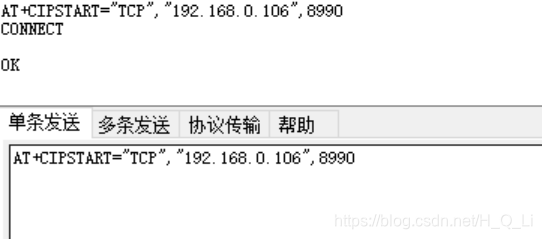

得到以下结果：

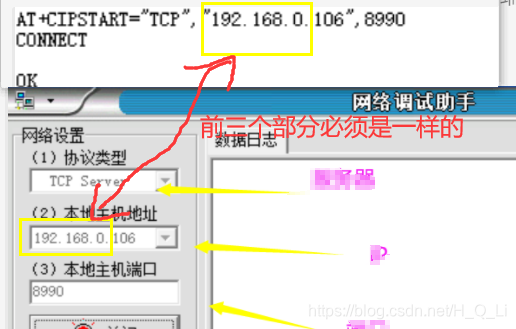

注意：
7、进入透传模式

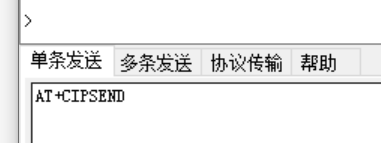

AT+CIPSEND

这个时候就可以传输数据了，首先我们再串口发送123456

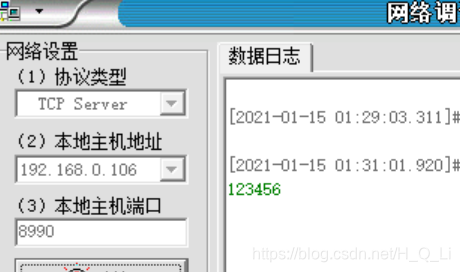

在网络调试助手里面就可以看到：

然后再次测试，在网络调试助手里面输入999999

在串口调试助手也可以看到接收到的数据，如下

以上测试完毕！！！
