Protel99 SE软件安装和添加汉字

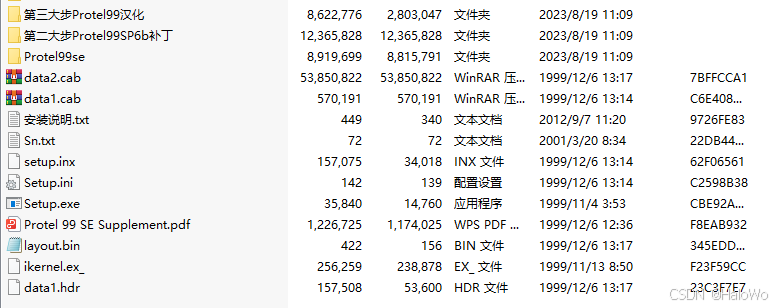

一、首先安装软件，随便在网上下载一个安装包就好，这是网上下载的。

WIN10或者WIN11操作系统需要特殊安装。

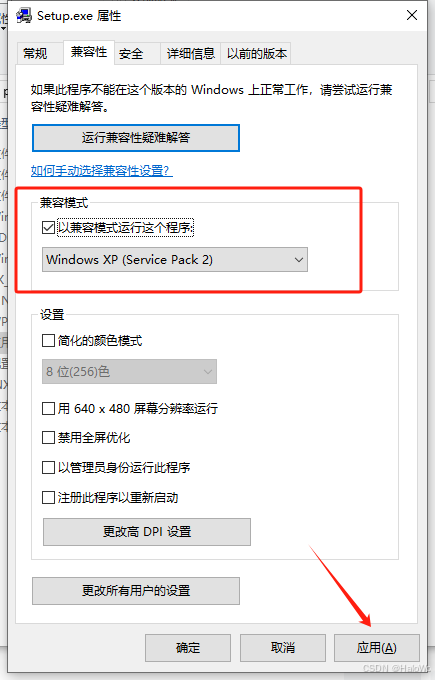

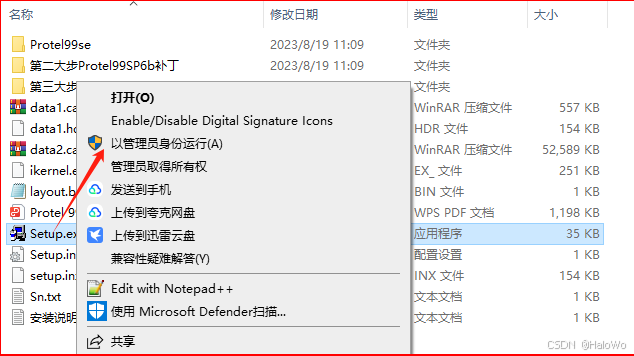

第一步：设置安装程序“Setup.exe”的兼容性为XP SP2并且以管理员身份运行，默认安装，一般在C盘目录中，不要更改路径，不然可能会出现用不了的情况。

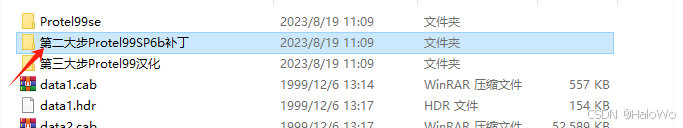

第二步：安装补丁。

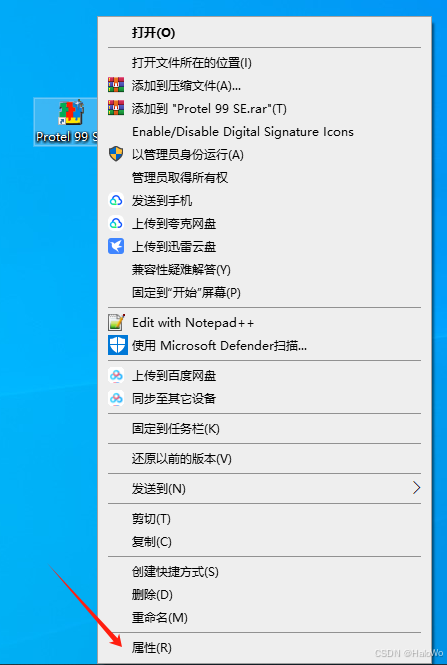

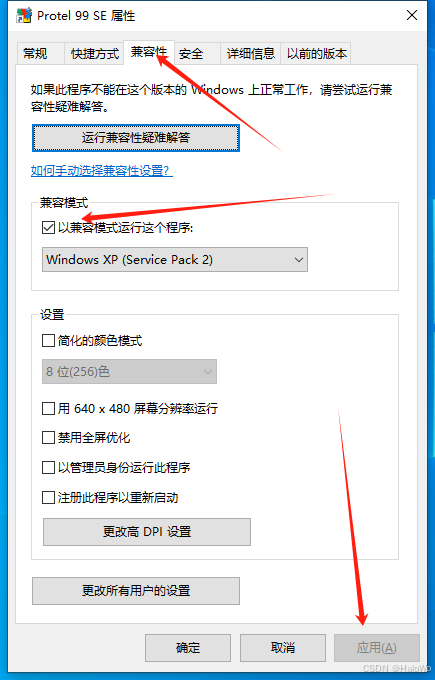

第三步：设置桌面Protel99SE图标的兼容性为XP SP2并且以管理员身份运行。

第四步：打开软件，打开后就可以退出了。

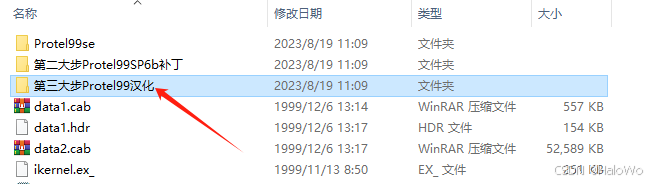

第五步：打开第三步文件夹，搬运文件。

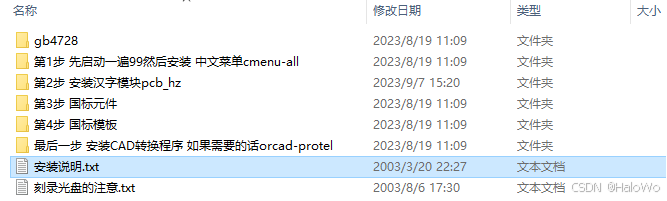

每一步里面都有一个setup文件，如果安装的时候是默认的路径，没修改过安装路径，直接管理员运行setup文件，就会自动把文件复制到安装目录。

弄完就可以打开软件了，不过要把微软自带的键盘换掉，不然可能会卡死。

有卡死现象按照这个操作试试

protel99se在win10经常死机解决方法_protel99 win10-CSDN博客

可以在桌面创建一个执行文件。

1.右击桌面新建文本文档。

2.文本文档放下面这段代码：

taskkill  /f  /im Client99SE.exe /T

3.保存退出后，更改文档后缀，把txt改成bat。

这样99SE错误弹窗关不掉的时候一个双击这个文档把99SE关掉。

二、在软件内添加可以放置汉字的模块。

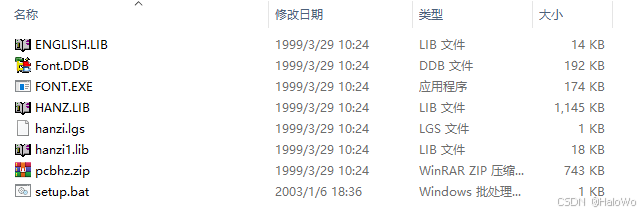

第一步：看下C:\Program Files\Design Explorer 99 SE安装路径下面有没有这些文件。

第二步：打开你的工程文件。

第三步：打开工程内PCB文件。

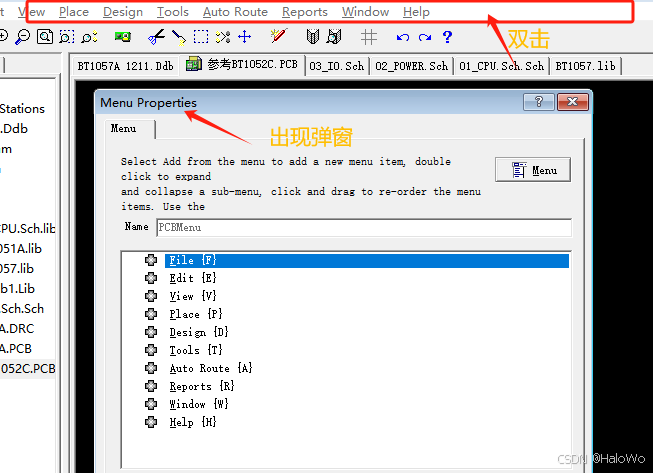

第四步：双击菜单栏，出现弹窗。

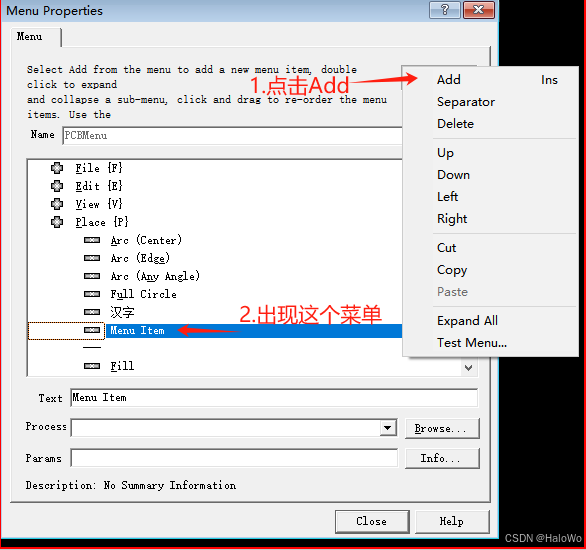

第五步：双击Place，在这个层级加一个菜单项，不一定在这加，在哪加都可以。

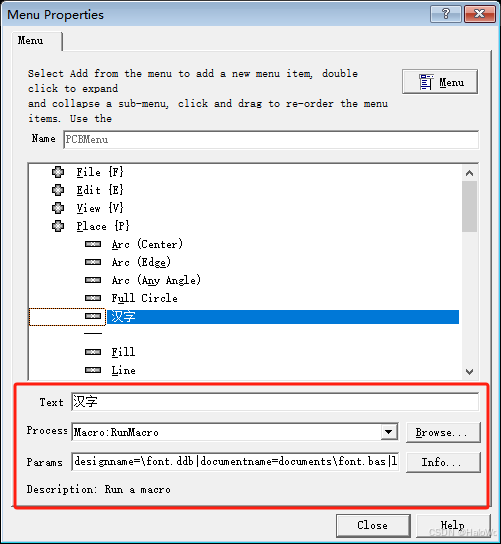

第六步：编辑新建的菜单的名字，参数。如下图

Process=     Macro:RunMacro

Params=     designname=\font.ddb|documentname=documents\font.bas|language=clientbasic|$Description=放置汉字

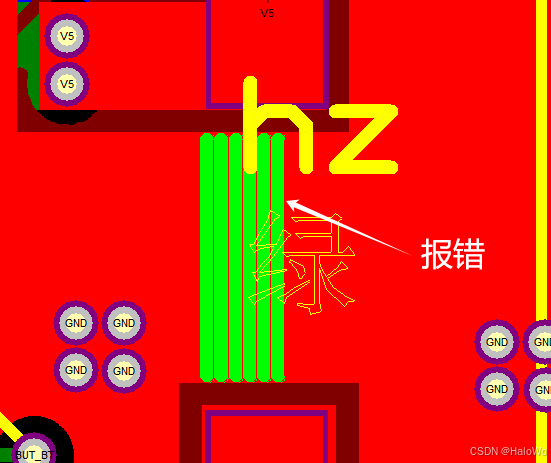

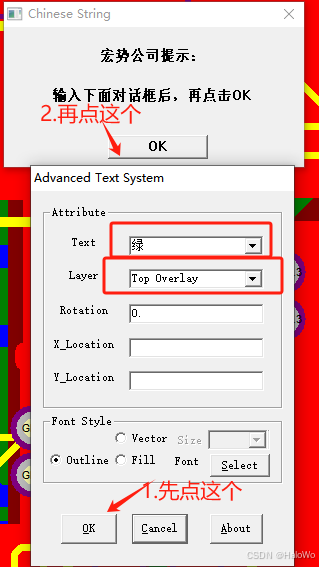

这就完成了，不过放置的时候，选择丝印层，出来的只能是顶层和底层。直接放到线路上会报错。

虽然没啥关系，但是防止走神，最好解决一下，虽然麻烦一点。操作步骤：

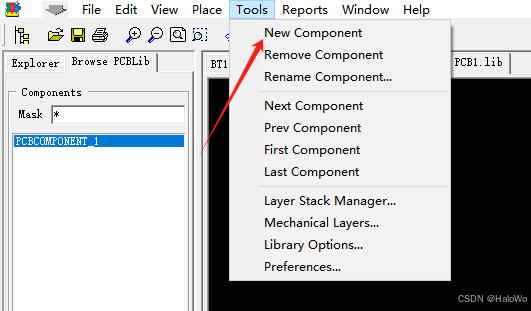

1.新建一个LIB文件，新建一个组件

2.选中放置的汉字，复制粘贴到这个组件里面。

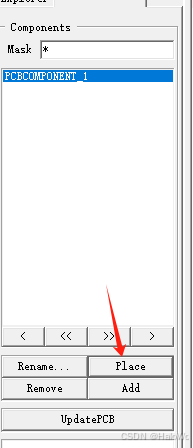

3.再点击Place,放置到PCB上就不会报错了。

安装包路径：

通过百度网盘分享的文件：protel99se.rar，protel_99se汉化版.exe等2个文件
链接：https://pan.baidu.com/s/11SaMzXNR8TaKUW-OUFIo-g?pwd=mq3u
提取码：mq3u
