PC-1500与PC通讯

目 录

第1章 说明    2

第2章 音频通讯    3

2.1 下载    3

2.2 上传    8

2.2.1 操作    8

2.2.2 音量    8

2.3 直接将BASIC代码转换为wav文件    9

第3章 串行通讯    10

3.1 串行通讯线    10

3.2 下载    10

3.3 上传    13





第1章 说明

PC-1500与PC通讯，需要借助软件E500Comm，该软件的下载方法：

访问 http://pan.baidu.com/s/1gd7XDkf

进入 public\Tools\E500Comm

下载最新的压缩包即可，本文是以E500Comm-14.11.23.rar为例进行说明的。



第2章 音频通讯

音频通讯即通过模拟的声音信号实现数据传输，其效率较低（传输1K程序，需要大概1分钟）。

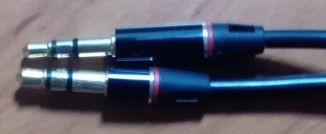

音频通讯需要底座（CE-150），以及音频线。音频线一根就行了，不过最好配齐两根。原配的音频线是单声道的，如果找不到也可以使用常见的双声道音频线代替，如下图所示：

图2.1

2.1 下载

下载就是把PC-1500机内（或磁带里的）的BASIC代码录制为PC上的wav文件。

音频线一端插入底座的MIC插孔（这是PC-1500输出音频信号的地方），另一端插入PC的MIC插孔。一定不要插入PC的Line In插孔。Line In和MIC都是PC音频输入的插孔，但它们有很大的区别：Line In直接把音频信号传给声卡，MIC会把音频信号放大后再传给声卡。PC-1500输出的音频信号很弱，使用Line In插孔，PC根本无法辨认。

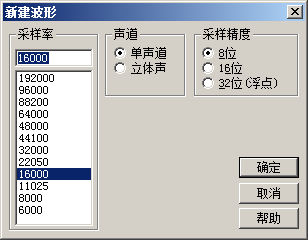

运行Cool Edit 软件，新建一个波形文件，如下图所示：

采样率建议16000以上。声道固定为"单声道"，采样精度固定为"8位"。

图2.2

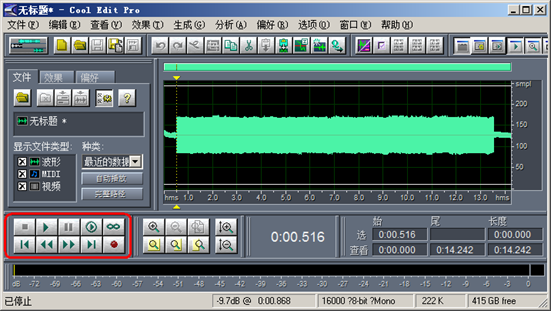

单击下图的录音按钮，然后在PC-1500上运行CSAVE命令（或）。Cool Edit 将录音。CSAVE命令执行完毕，请单击下图的停止按钮。

图2.3

注意波形的最大值和最小值，两者的差值（即振幅）应尽量的大些。太小则说明采集到的信号太弱了。

图2.4

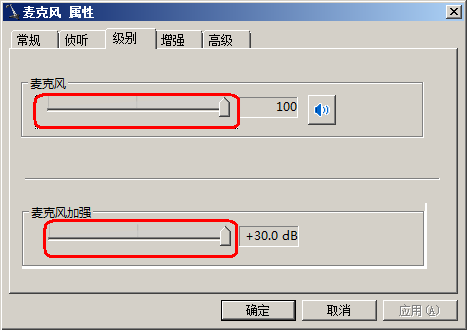

如果录制波形的振幅过小，就需要调整PC上麦克风的音量和麦克风加强，如下图所示：

图2.5

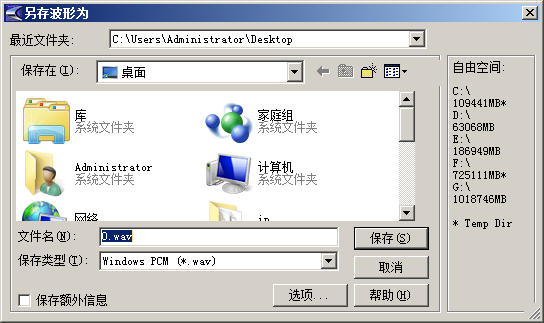

Cool Edit里单击【文件】【另存为】菜单项，将录好的音频保存到wav文件里，如下图所示：

图2.6

至此，PC-1500机内的代码即被保存到了wav文件里。这个wav文件是需要处理的，原因有两条：

1、录制的wav文件里，波形振幅还是太小，需要将振幅调大。否则PC上播放该wav文件时，PC-1500无法识别；

2、录制的wav文件比较大，可以只提取出必要的数据，减小wav文件的大小。

可使用E500Comm处理wav文件，其操作步骤为：

1、运行E500Comm。选择计算器为"PC-1500"，然后单击"确定"按钮；

图2.7

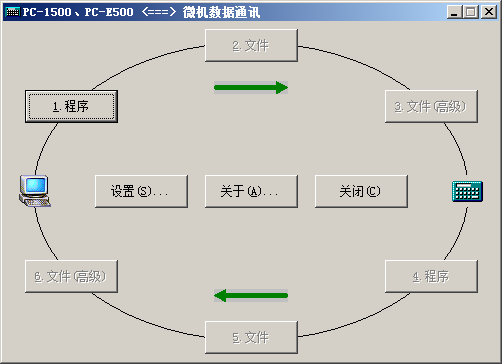

2、程序主界面请单击"1.程序"按钮

图2.8

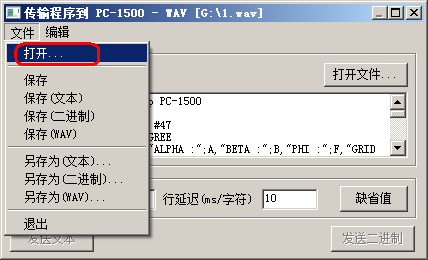

3、单击【文件】【打开...】菜单项，选择一个wav文件。E500Comm将读取wav文件里的BASIC代码，并显示出来，如下图所示：

图2.9

4、单击上图【文件】【保存】菜单项（或【另存为(WAV)...】菜单项），保存wav文件。

2.2 上传

上传就是把wav文件里的BASIC代码传给PC-1500。

2.2.1 操作

音频线一端插入底座的EAR插孔（这是PC-1500输入音频信号的地方，也就是"耳朵"），另一端插入PC的Line Out插孔。一定不要插入PC的耳机插孔。Line Out和耳机都是PC音频输出的插孔，但它们有很大的区别：Line Out是声卡直接输出的音频信号，耳机则是声卡输出的音频信号经放大后输出的。不使用耳机的原因一是音量太大，二是容易失真。

PC-1500上运行命令CLOAD，PC上播放wav文件。注意：PC上的能突然发声的程序请关闭，如：QQ。否则会打扰PC-1500接听wav文件。

2.2.2 音量

PC-1500接听声音文件，最难控制的就是音量。

如果wav文件是E500Comm保存所得，简单的把音量调整到最大即可（假定播放wav音频的软件是Windows Media Player，且其音量也为最大）。

至于其它途径获得的wav文件，如翻录磁带获得的wav文件，该如何精准的调节音量呢？笔者在这里介绍一个方法——使用 Cool Edit 查看Line Out输出的音频信号。具体做法为：

1、将插入PC-1500底座的EAR孔的音频线插头拔下来，插入PC的Line In插孔。也就是说：Line Out输出的音频信号直接进入Line In插孔；

2、PC上播放wav文件；

3、使用Cool Edit软件录制音频，查看音频波形的振幅。这个振幅最好在170以上。

2.3 直接将BASIC代码转换为wav文件

使用E500Comm，可以将BASIC代码直接转换为wav文件。如下图所示，在文本框内输入、修改BASIC代码，然后单击【文件】【另存为(WAV)...】菜单项即可将BASIC代码保存至wav文件。

图2.10





第3章 串行通讯

串行通讯效率较高，但是需要通讯模块（CE-158）。这种通讯模块非常少见，限制了串行通讯的应用。

3.1 串行通讯线

串行通讯线是"9孔转25针"的。您可以找商家定制，连线图如下：

图3.1

如果是自己焊接，可以简化一下连线图：

图3.2

3.2 下载

下载就是把PC-1500机内的BASIC代码通过串行通讯传输给PC。

单击主界面上的"设置"按钮，弹出设置界面

图3.3

计算器当然得选择"PC-1500"；

串口号是连接通讯模块的PC串口编号；

波特率越大传输越快，建议选为2400；

勾中"传输完毕后播放声音"则传输完毕后会播放声音。

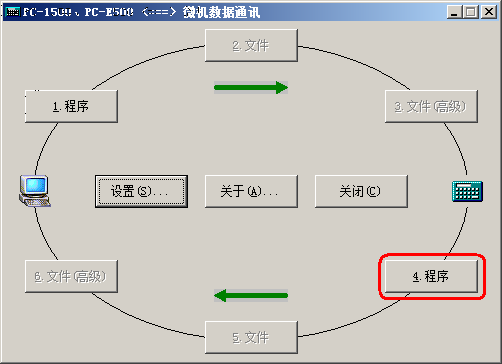

单击"确定"按钮，进入主界面。如下图所示。

图3.4

单击上图的"4.程序"按钮，将弹出如下界面。按提示进行操作即可。

图3.5

3.3 上传

上传就是把PC上的BASIC代码通过串行通讯传输给PC-1500。

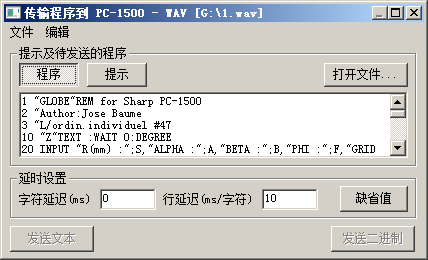

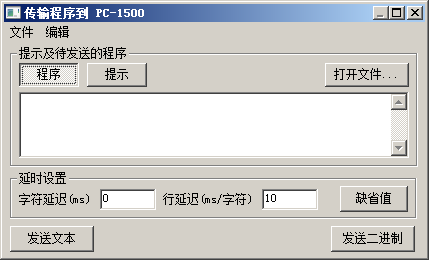

完成图3.3的配置后，单击图3.4的"1.程序"按钮。显示如下界面：

图3.6

首先在文本框内输入BASIC代码，或者单击"打开文件..."从文件里载入BASIC代码。E500Comm目前支持从wav文件、文本文件（ASC）、二进制文件（BIN）里载入BASIC代码。

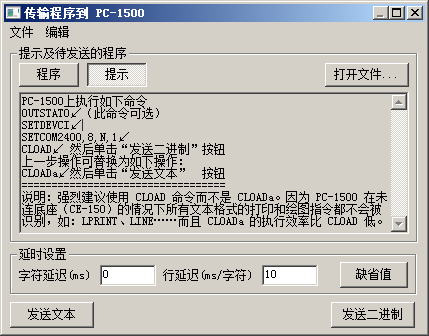

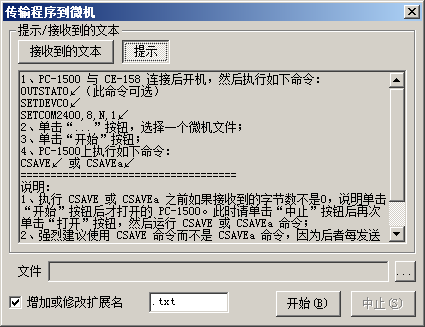

编辑好待发送的BASIC代码后，单击"提示"按钮，将显示操作提示。如下图所示：

图3.7

按照上图的提示进行操作即可。

需要注意的是"延时设置"：PC给PC-1500发送数据时，不能太快。否则PC-1500可能来不及反应，导致串行通讯失败。为此，上图里有"字符延迟"和"行延迟"。字符延迟就是每发送一个字符就等待这么长的时间。行延迟是遇到行结束符时，会额外的多等一会儿。遇到行结束符的等待时间=字符延迟+行延迟×该行字符数。显然，发送二进制数据时只有字符延迟有效，行延迟是用不上的。

还有一个问题需要说明：等待时间只能精确到15ms左右。也就是说设置等待1ms或14ms，实际等待时间可能都是15ms。
