《Wlan技术与应用》实验：直连二层组网AP上线

实验目的：

使用直连技术实现二层组网ap上线。

试验设备：

1. eNSP平台；
2. AC采用AC6005，1台；
3. AP采用AP6050，2台；
4. SW1采用S3700，1台；

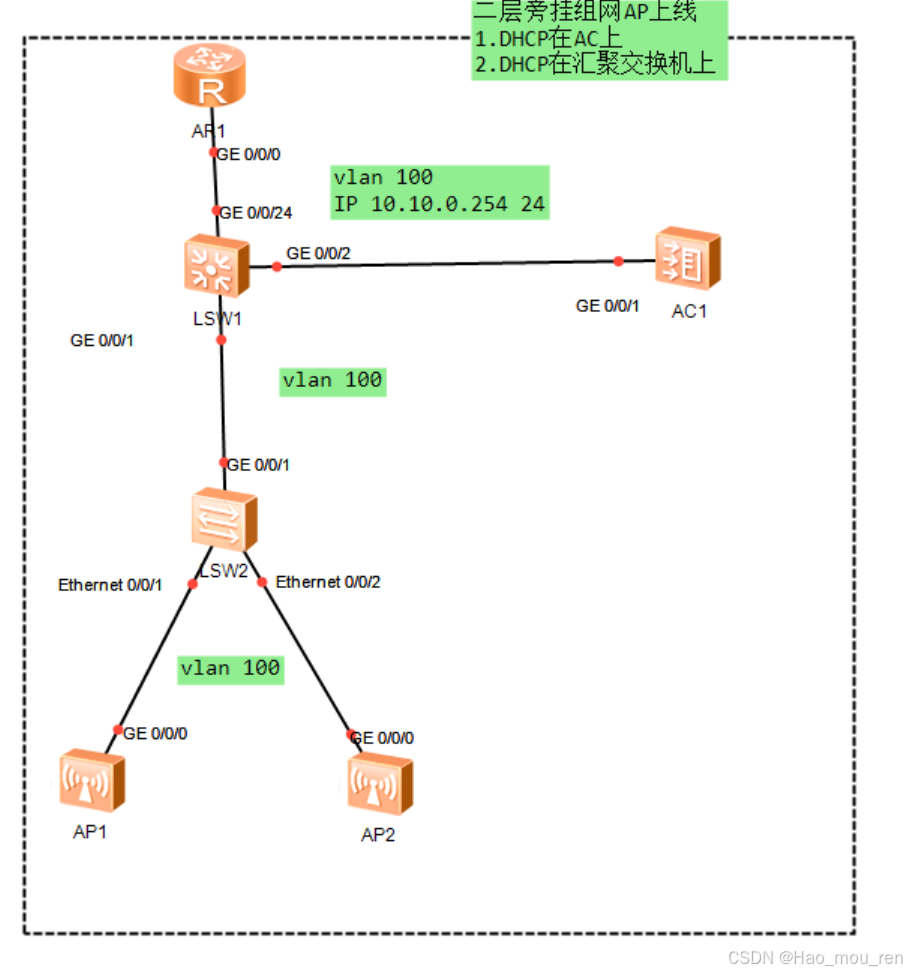

网络拓扑：

组网 ：AP1/AP2挂在接入交换机SW1下，SW1挂在AC下，AC挂载AR下。
DHCP部署 ：AC作为DHCP Server为AP分配IP地址。
AP的管理 ：VLAN 100，网段为10.100.0.0/24。网关为AC上的VLAN100接口IP。
AC与AP建立管理隧道的源接口：AC上的VLANIF100。



设备配置：

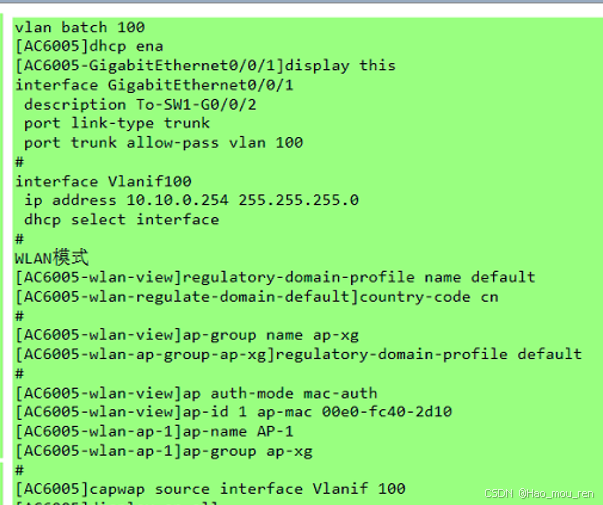

ac配置：

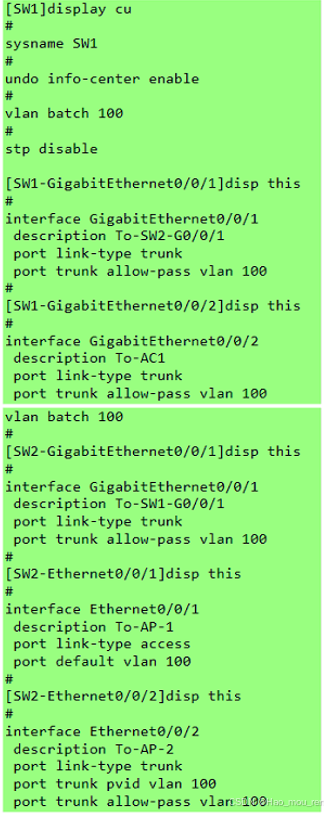

交换机配置：

总结：

通过这次实验使自己对二层ap上线更加熟练，为今后实验打下良好基础
