单片机复位电路有哪几种?单片机复位电路的作用

1.单片机复位电路的作用

        单片机复位电路是一种重要的外部电路，用于控制单片机在启动或异常情况下的复位。当单片机电源刚开启或者发生异常情况，如电压波动或掉电等情况时，单片机内部可能出现各种不稳定的状态，导致程序无法正常运行。此时，复位电路可以快速将单片机的状态清零，并重新启动单片机，使单片机的状态处于初始化状态，让单片机的程序从头开始执行。

2.单片机的两种复位电路

        上电复位通常利用电容和电阻组成的RC延时电路来实现。当电源接通瞬间，由于电容电压不能突变，电容相当于短路，此时单片机的复位引脚（如RST）被拉至高电平。随着电容的充电，该点的电压逐渐降低，最终变为低电平，单片机开始正常工作。

        按键复位电路是建立在上电复位电路上，通过用户手动操作按键来触发单片机复位的一种机制。

2.1电平复位电路

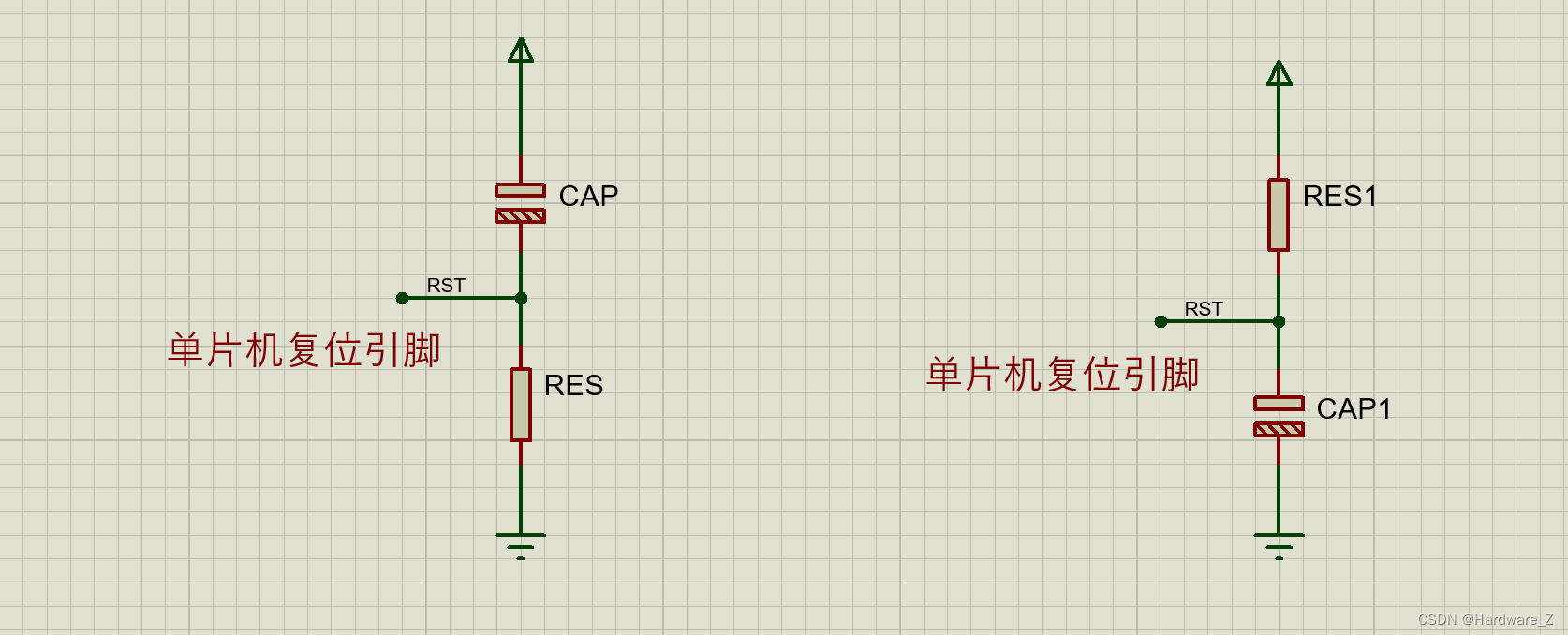

图中左端为高电平复位电路：

• 这个电路是利用电容的充电来实现复位的，当电源上电接通的瞬间，单片机复位端的电位与电源VCC相同，随着充电电流的减少，复位端的电位逐渐下降。直至电容充满电，复位端的电压变为低电平。（高电平复位，又回到低电平）

图中右端为低电平复位电路：

• 该电路的复位原理跟高电平复位电路的原理相反，上电瞬间，电容导通，复位端引脚接地，电容充电一段时间后，复位端引脚电压与VCC相等，复位脚为高电平（低电平复位，后又回到高电平）。

电路中电容C和电阻R的值决定了上电复位的时间。例如，常见的10KΩ电阻和10uF电容组合，可以提供约0.1秒的延时，确保单片机有足够的时间完成复位过程。

2.2按键复位电路

        上面介绍过了单片机的上电复位电路，对电源的插拔，自动完成高低电平的复位。如果用户在进行单片机的操作运行中，强制让单片机复位该怎么做呢？这时候我们需要按键来操作，减少用户对电源插拔的操作过程。按下按键，让单片机复位，从头开始运行。

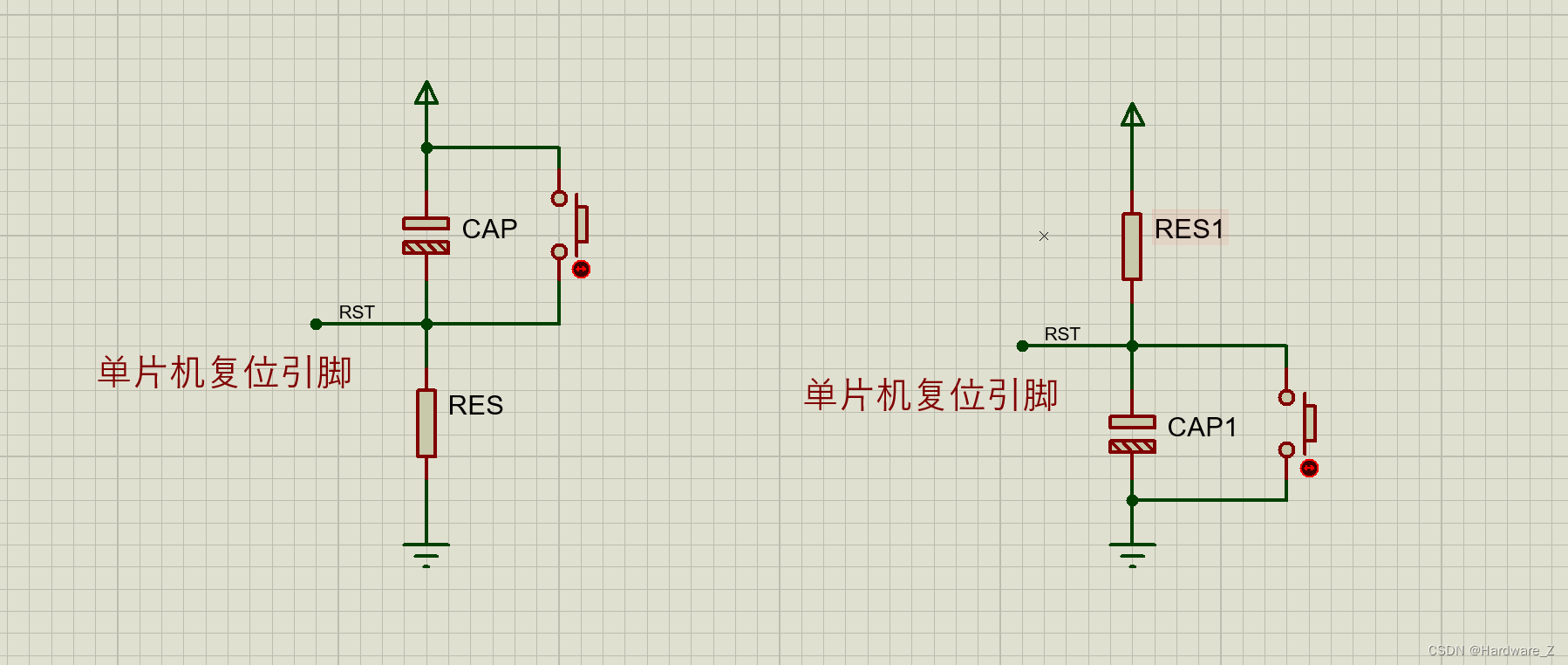

图中左端为高电平按键复位电路

图中右端为低电平按键复位电路

        对于高电平复位电路，当按下复位按键时，复位端被直接拉到高电平，使单片机复位。而对于低电平复位电路，按下复位键后，复位端被直接拉到地端，使单片机复位。



2.3改善后的按键复位电路

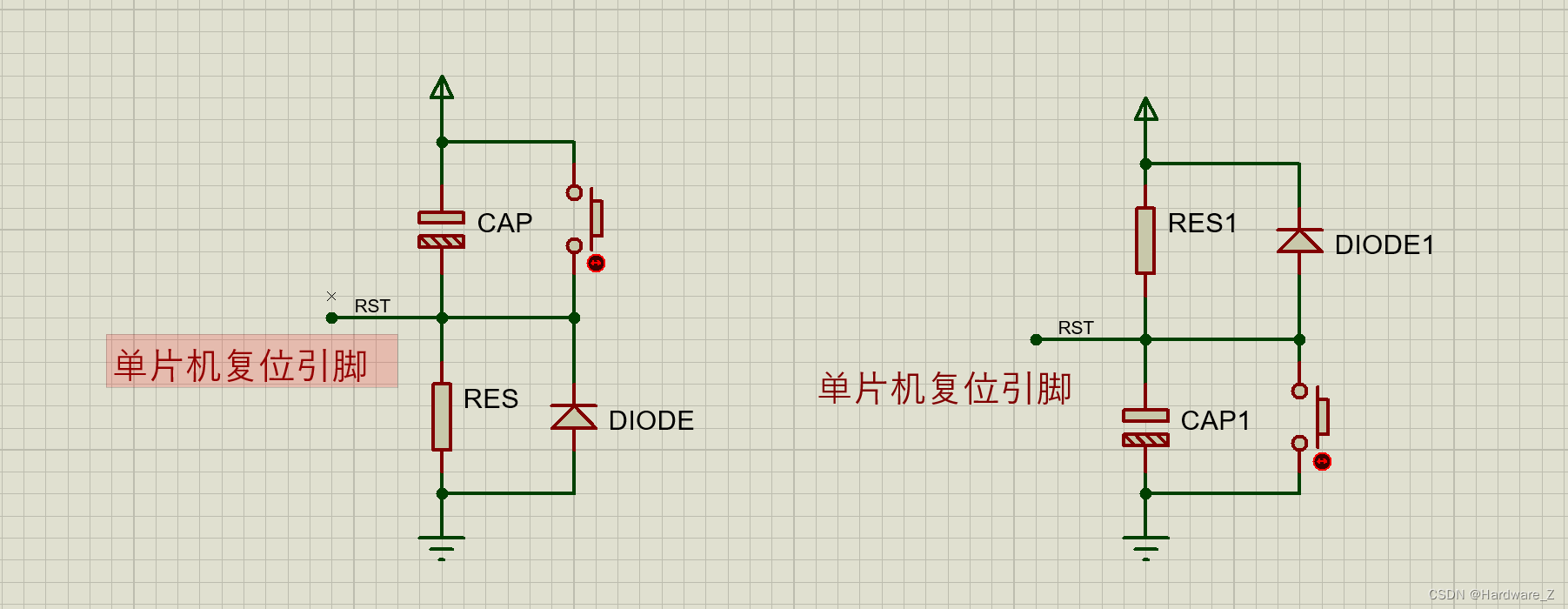

        上面所介绍按键复位电路有一个存在的缺点：当电源因某种干扰瞬间断电时，由于电容C不能迅速将电荷放掉，待电源恢复时，单片机不能正常上电自动复位，导致程序运行失控。电源瞬间断电干扰会导致程序停止正常运行，形成程序“乱飞”或进入“死循环”。这时我们对该电路进行一个小的改进。如下图

如图所示增加了个二极管，二极管是起着在断电的情况下能够很快的将电容两端的电压释放掉，为下次上电复位准备。
