【鸿蒙南向开发】OpenHarmony 通话应用源码剖析

一、简介

​ 通话应用主要提供通话相关用户交互界面，根据电话服务子系统提供的通话数据和状态显示语音去电界面、语音来电界面、语音通话界面、语音多方通话界面、会议通话界面、会议管理界面；并根据用户界面上的操作完成接听、挂断、拒接、静音、保持、音频通道切换、DTMF键盘指令等下发电话服务子系统。

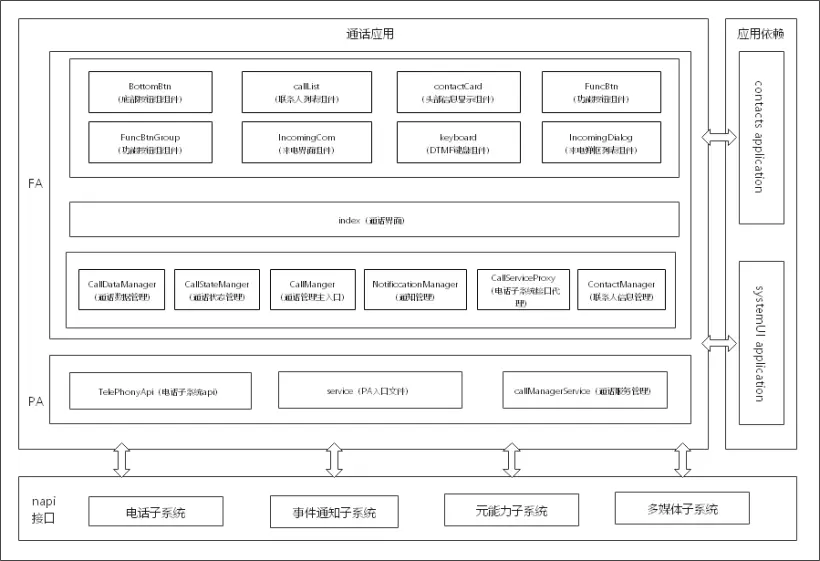

二、架构图

三、代码结构

/applications_call
├── callui                                       # 通话应用主Ability，提供拉起应用入口
│   └── src
│       └── main
│           ├── ets                              # ets代码目录
│               ├── default
│                   ├── assets                   # 图片资源
│                   ├── common                   # 公共组件或方法配置目录
│                       ├── components           # 公共组件
│                       ├── configs          	 # 应用配置对象目录
│                       ├── constant             # 应用常量对象目录
│                       ├── utils                # 公共方法
│                   ├── model                    # Model层代码目录
│                   ├── pages                    # 通话页面目录
|                   ├── app.ets                  # 全局ets逻辑和应用生命周期管理文件
│               ├── ServiceAbility               # 服务ability
│                   ├── callManagerService.ets   # ServiceAbility方法
│                   ├── service.ts               # ServiceAbility方法
│                   ├── telephonyApi.ets         # ServiceAbility方法
│           ├── resources                        # 资源配置文件存放目录
|               ├── base                         # 默认图片资源，字体大小，颜色资源存放目录
|               ├── zh_CN                        # 中文语言场景资源内容存放目录
│           ├── config.json                      # 全局配置文件
├── figures                                      # 架构图目录
│   └── callui_en.png                            # 架构设计图
├── signature                                    # 签名证书文件目录
│   └── com.ohos.callui.p7b                      # 签名文件
├── LICENSE                                      # 许可证

四、流程图

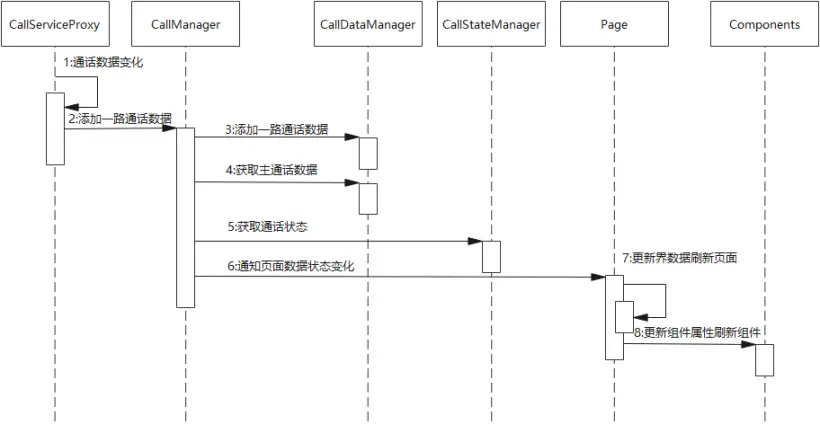

五、时序图

六、源码分析

1、启动通话常驻服务

开机启动 通话应用常驻服务PA， 由元能力子系统拉起 代码路径/foundation/aafwk/standard/services/abilitymgr/src/ability_manager_service.cpp

void AbilityManagerService::StartingPhoneServiceAbility()
{
    HILOG_DEBUG("%{public}s", __func__);
    auto bms = GetBundleManager();
    CHECK_POINTER_IS_NULLPTR(bms);

    AppExecFwk::AbilityInfo phoneServiceInfo;
    Want phoneServiceWant;
    phoneServiceWant.SetElementName(AbilityConfig::PHONE_SERVICE_BUNDLE_NAME,
        AbilityConfig::PHONE_SERVICE_ABILITY_NAME);

    auto userId = GetUserId();
    int attemptNums = 1;
    HILOG_DEBUG("%{public}s, QueryAbilityInfo, userId is %{public}d", __func__, userId);
    IN_PROCESS_CALL_WITHOUT_RET(
        while (!(bms->QueryAbilityInfo(phoneServiceWant,
            OHOS::AppExecFwk::AbilityInfoFlag::GET_ABILITY_INFO_DEFAULT, userId, phoneServiceInfo)) &&
            attemptNums <= MAX_NUMBER_OF_CONNECT_BMS) {
            HILOG_INFO("Waiting query phone service ability info completed.");
            usleep(REPOLL_TIME_MICRO_SECONDS);
            attemptNums++;
        }
    );

    (void)StartAbility(phoneServiceWant, userId, DEFAULT_INVAL_VALUE);
}

2、服务注册监听

service
