1 软件安装

双击打开C51V901.exe

在这里插入图片描述

弹出安装界面，点击Next>>

在这里插入图片描述

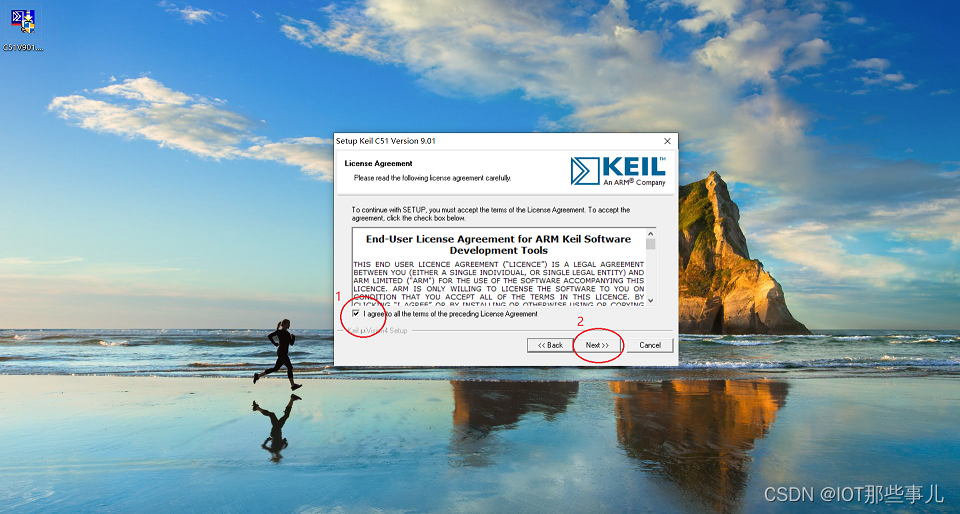

点击同意协议勾选框，接着点击Next>>

在这里插入图片描述

点击Browse...选择合适的目录，接着点击Next>>

在这里插入图片描述

按要求填写相关信息，然后点击Next>>

在这里插入图片描述

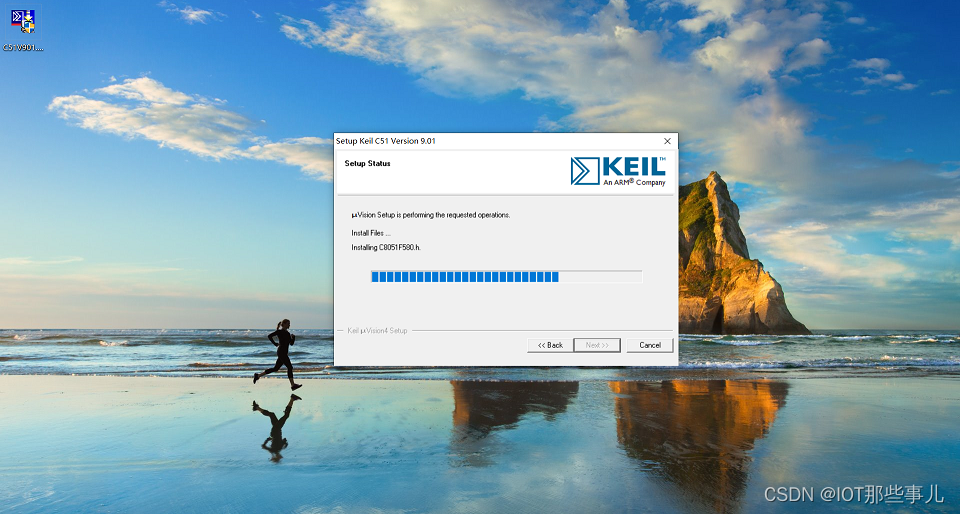

软件安装中，等待安装完成

在这里插入图片描述

点击Finish完成安装

在这里插入图片描述

2 注册激活

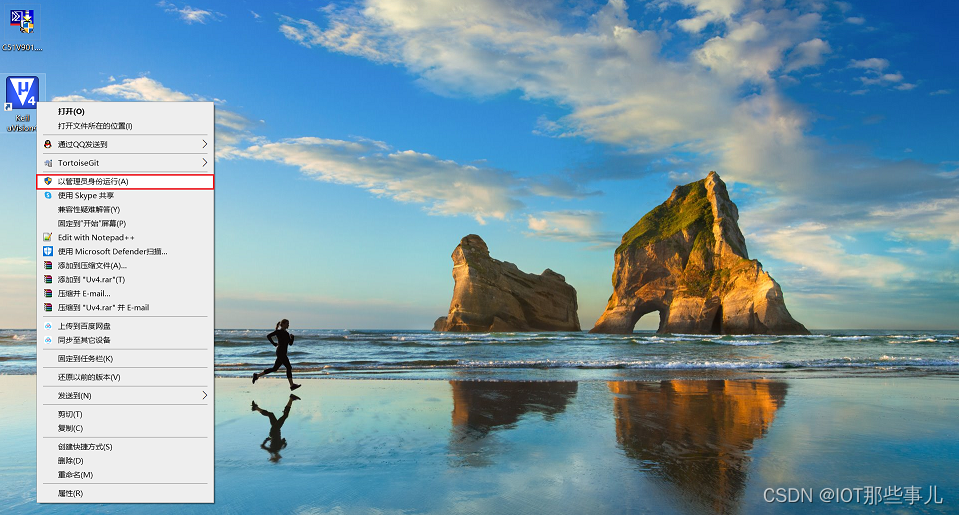

桌面右键打开Keil uVision4，弹出菜单后选择以管理员身份运行(A)

在这里插入图片描述

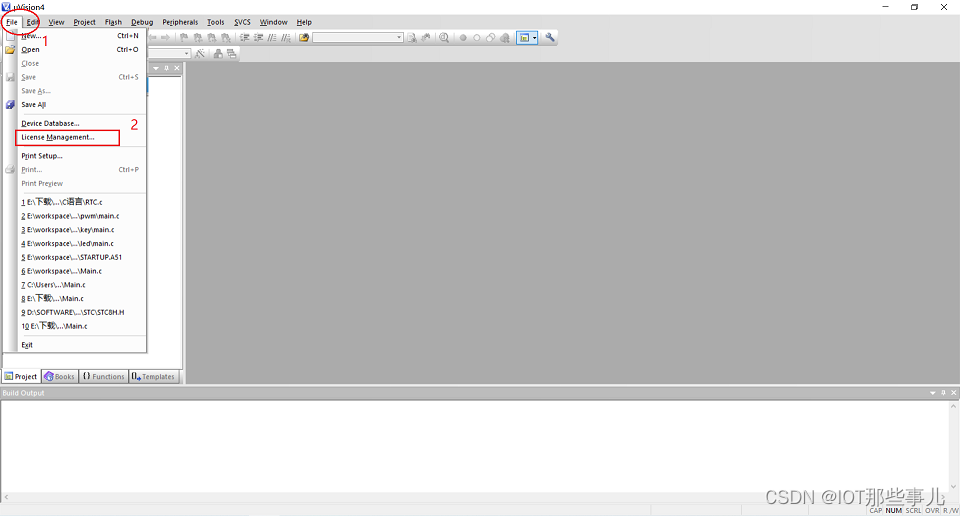

点击File菜单栏，选择License Management...

在这里插入图片描述

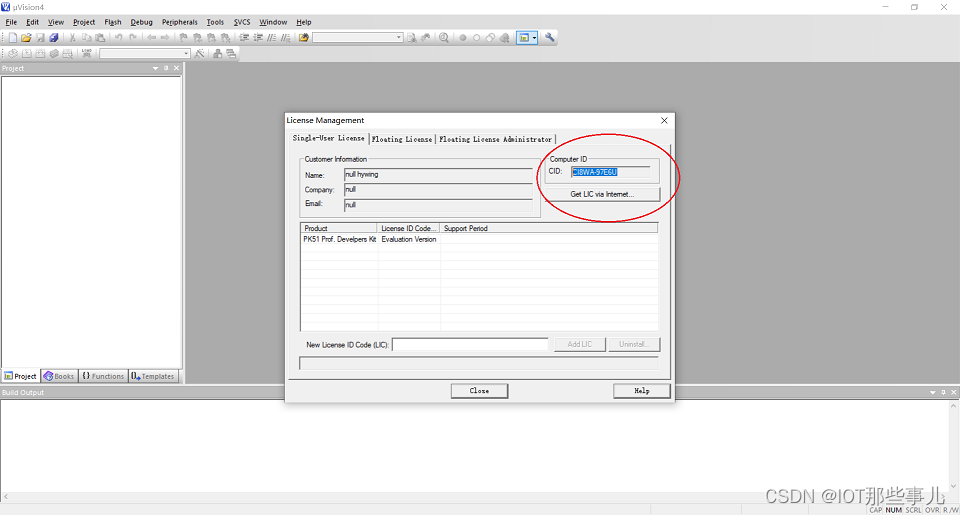

复制CID

在这里插入图片描述

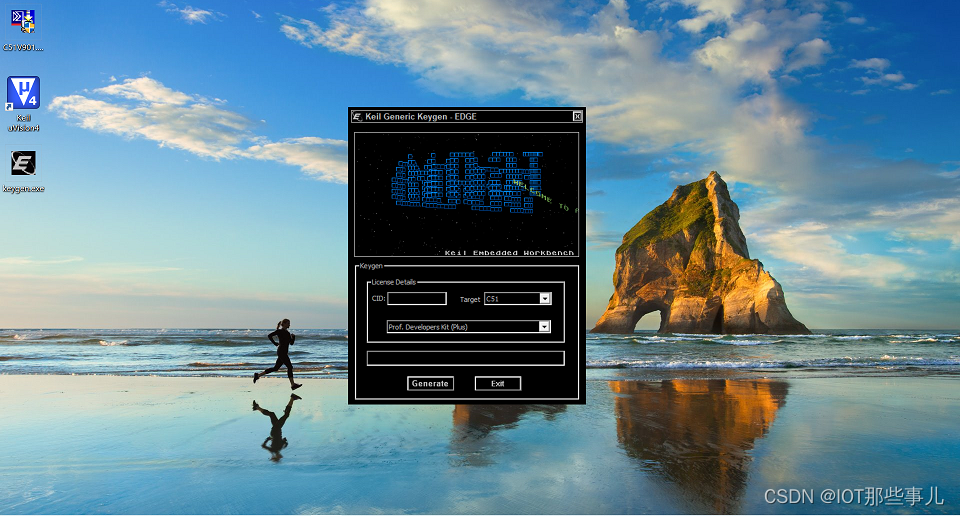

打开注册机keygen.exe

在这里插入图片描述

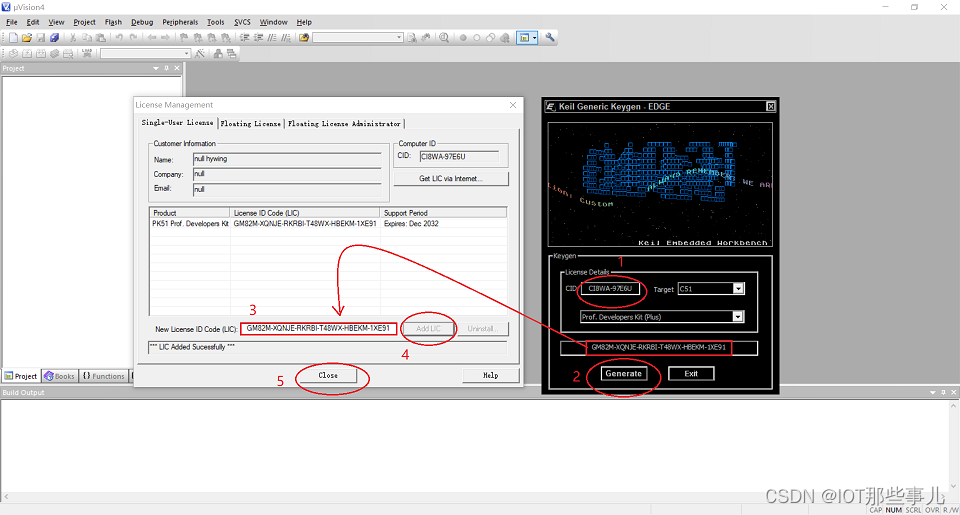

粘贴之前拷贝的CID码至注册机CID编辑框，点击Generate生成LIC，再复制LIC码至左侧LIC码编辑框中，点击Add LIC完成注册，最后点击close完成激活

在这里插入图片描述

3 仿真设置

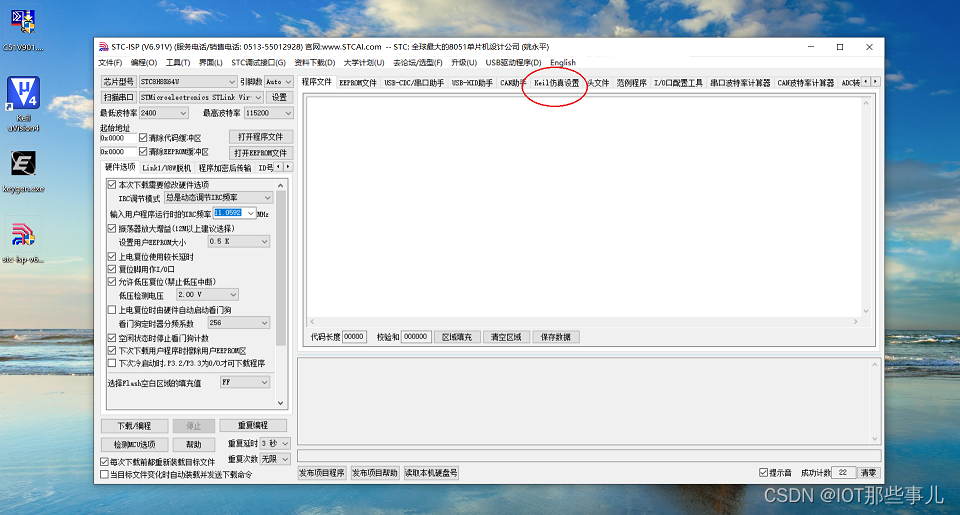

双击打开stc-isp-v6.91V.exe，点击Keil仿真设置

在这里插入图片描述

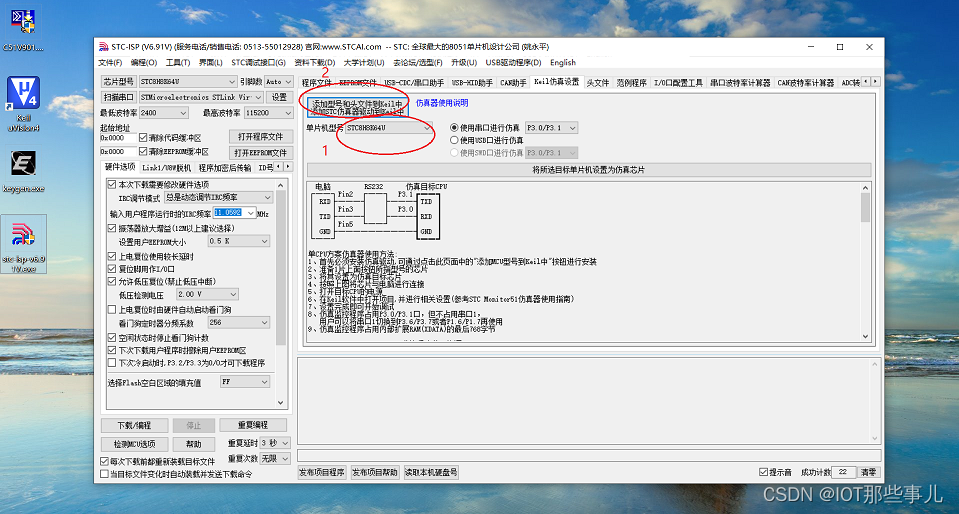

选择mcu型号stc8h8k64u，随即点击添加型号和头文件到Keil中

在这里插入图片描述

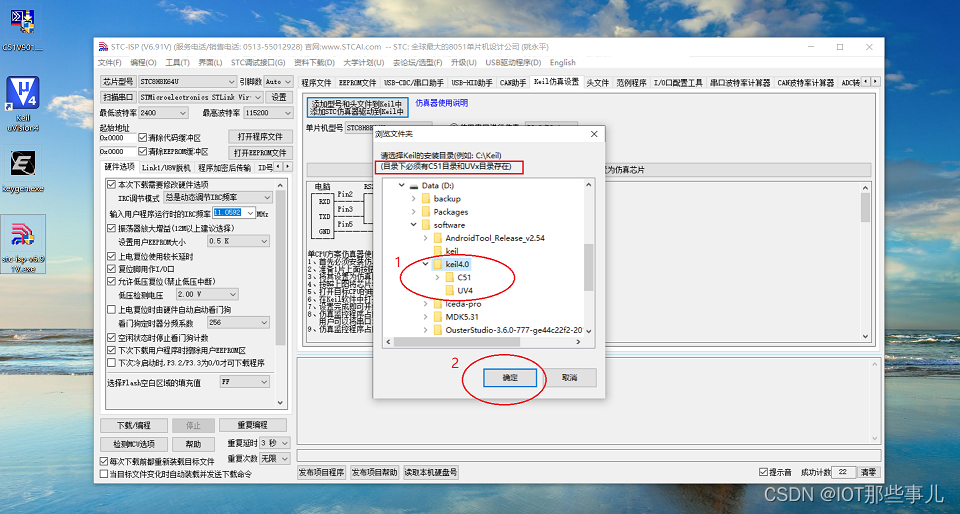

添加配置到keil安装目录，目录下必须有C51目录和UVx目录存在，随后点击确定

在这里插入图片描述

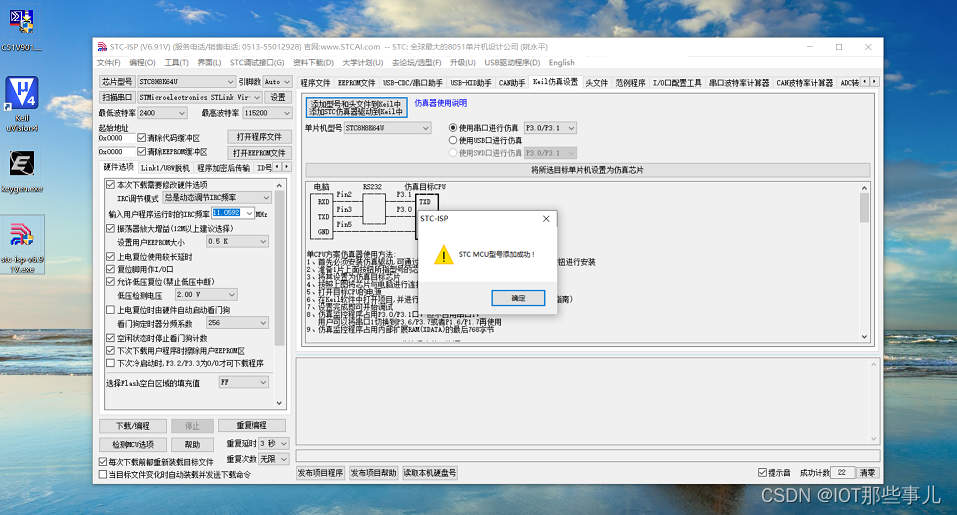

弹出下面对话框表示该型号mcu已经成功添加到keil里边去

在这里插入图片描述

4 工程配置

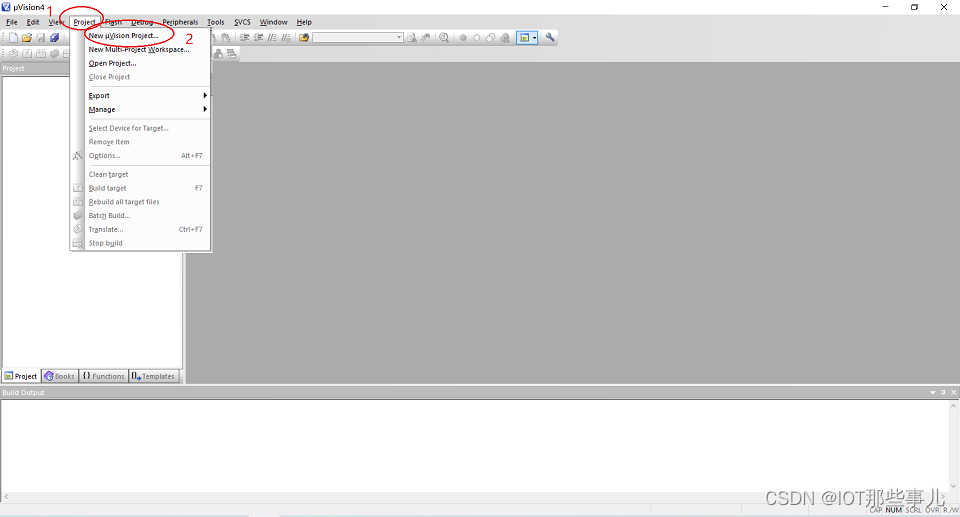

打开Keil uVision4，点击Project，选择New uVersion Project...

在这里插入图片描述

选择合适的路径存放工程文件，在文件名输入框输入工程名，随后点击保存(S)

在这里插入图片描述

随后弹出Select a CPU Data Base File对话框，复选框下拉选择STC MCU Database，随后点击OK

在这里插入图片描述

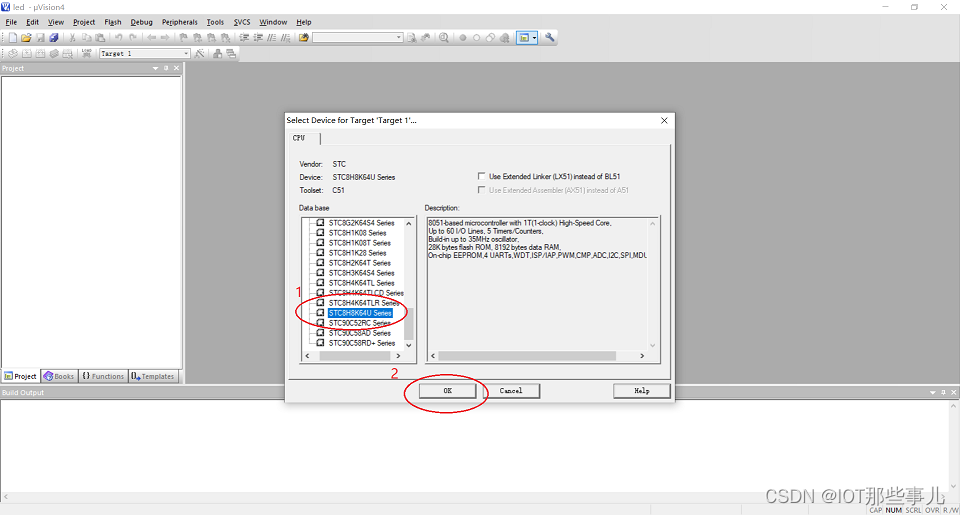

选择CPU型号为STC8H8K64U Series，随后点击OK

在这里插入图片描述

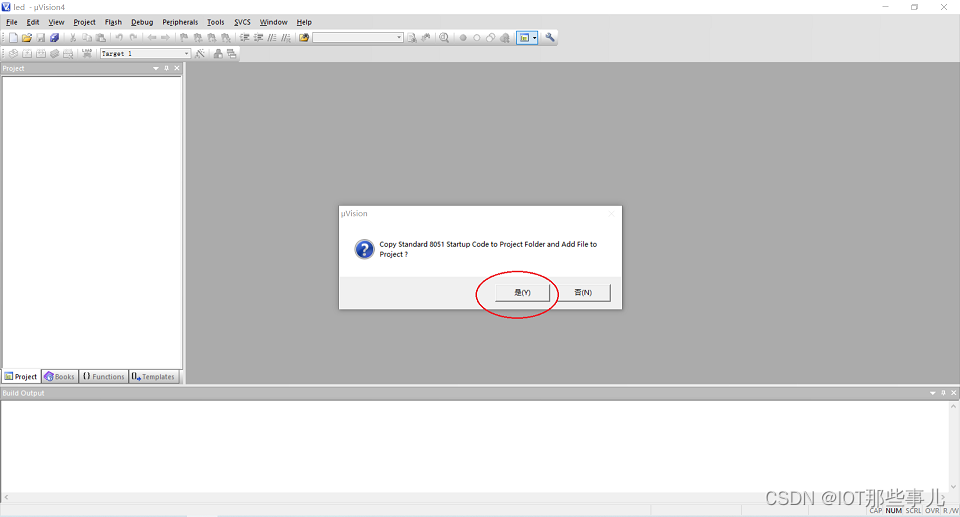

弹出对话框，是否复制8051启动代码到工程目录并且添加文件到工程，点击是(Y)

在这里插入图片描述

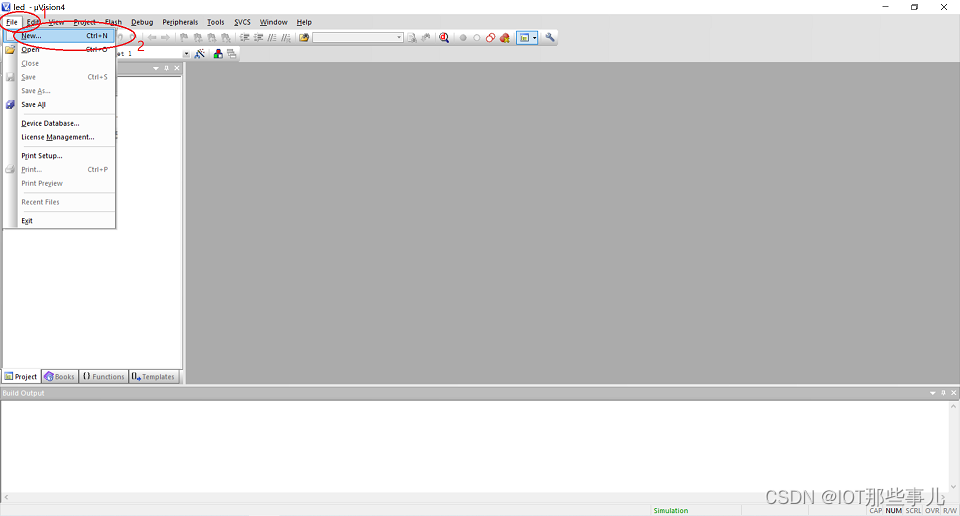

添加源代码文件，点击File，然后选择New...

在这里插入图片描述

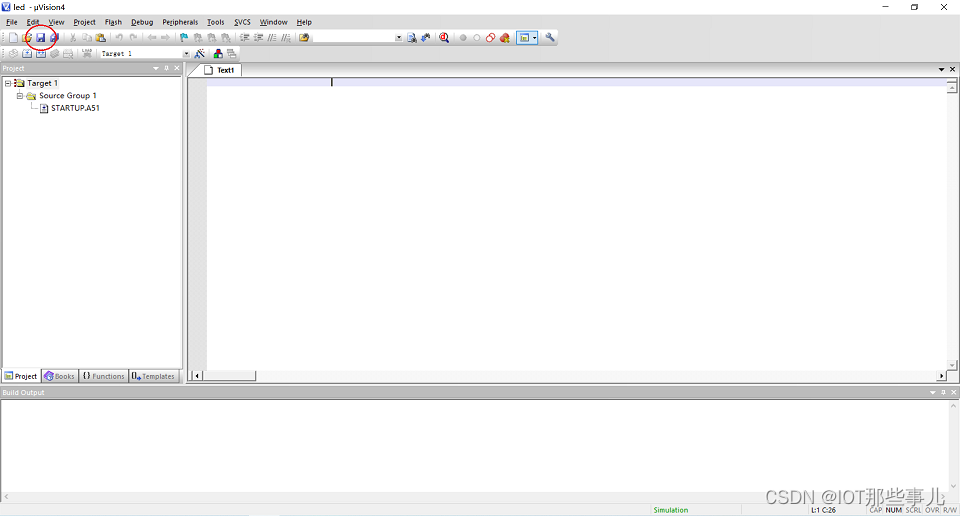

随后点击保存按钮

在这里插入图片描述

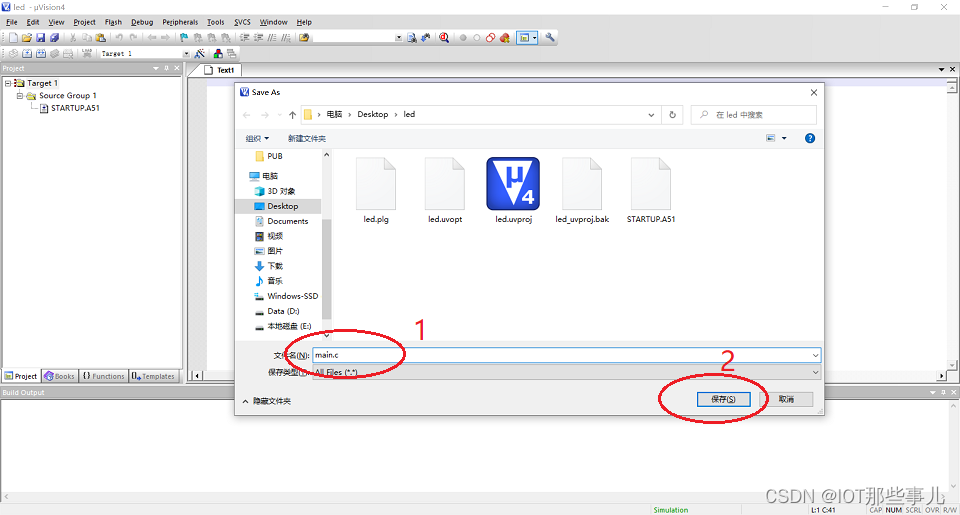

文件名命名为main.c，然后点击保存(S)

在这里插入图片描述

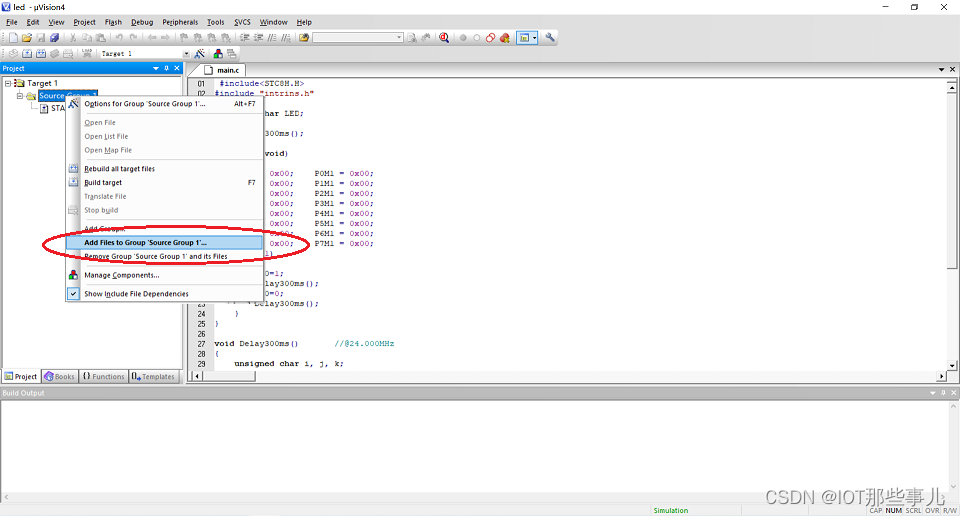

编写代码完成后，在Source Group 1右键下拉选择Add Files to Group 'Source Group 1'...

在这里插入图片描述

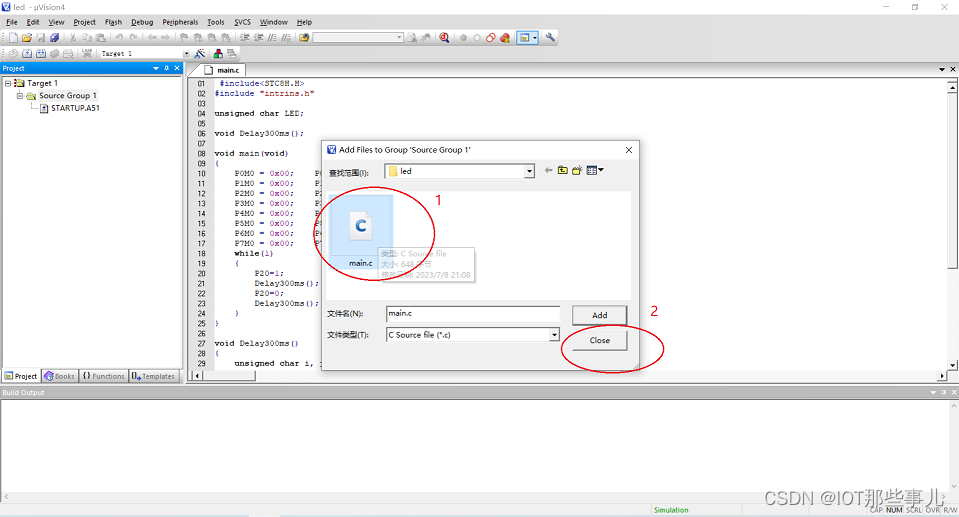

双击main.c文件，随后点击Close，文件已经成功加到工程目录

在这里插入图片描述

在这里插入图片描述

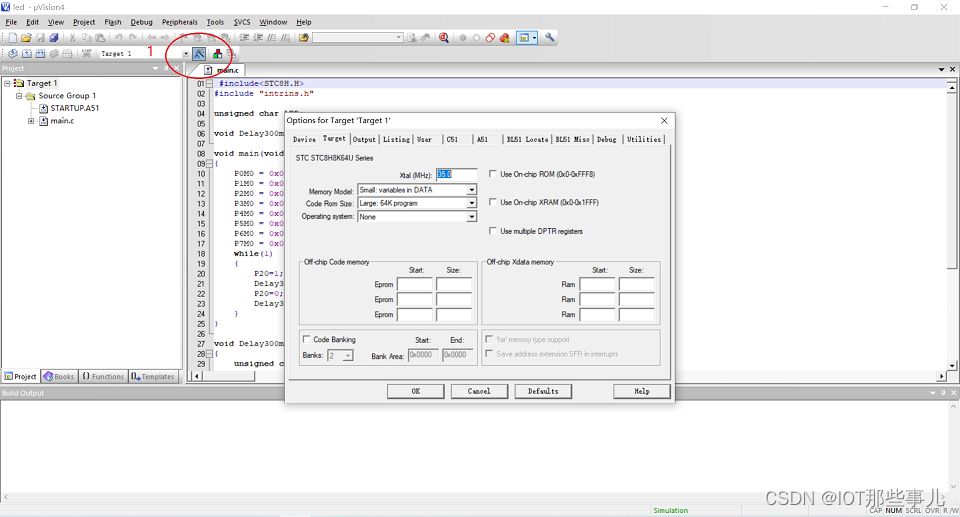

点击Target Options...可以查看工程相关配置，如Target、Output、Debug等

在这里插入图片描述

配置生成HEX文件，点击Output栏，勾选Create HEX File选项，这里选择默认HEX-80格式，在Name of Executable:处可以修改生成的程序名称，这里默认是工程名，随后点击OK

在这里插入图片描述

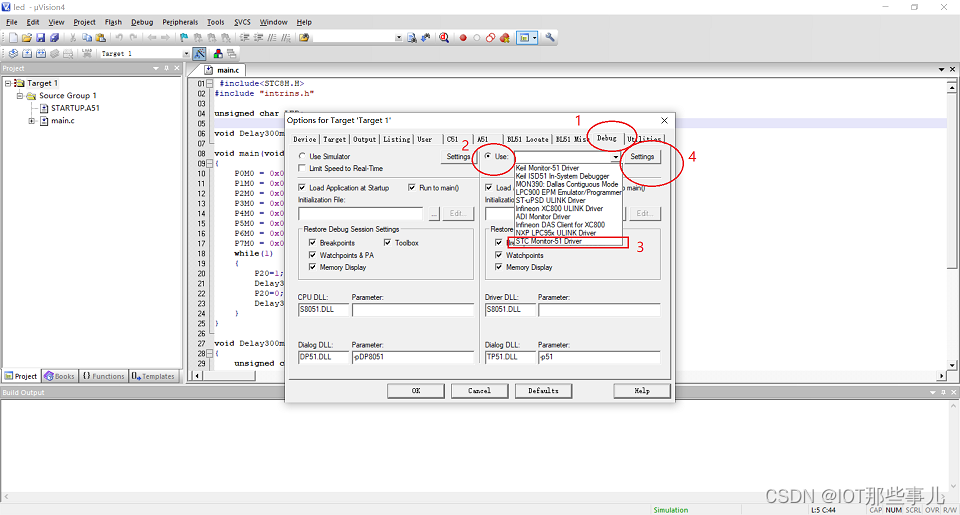

仿真配置，打开Debug选项卡，选中右侧栏Use:，点击下拉按钮，选中STC Monitor-51 Driver，然后打开Settings

在这里插入图片描述

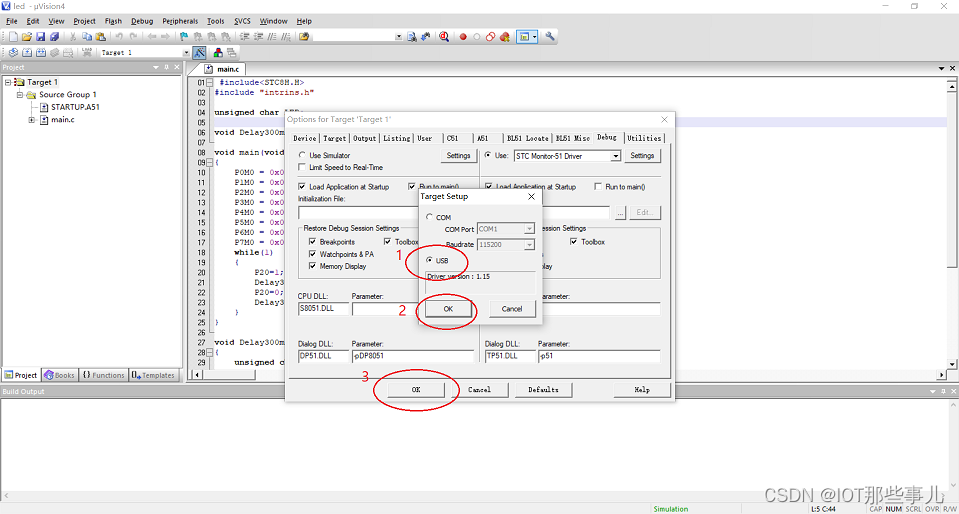

配置仿真器，选中USB，然后点击OK退出

在这里插入图片描述

5 编译调试

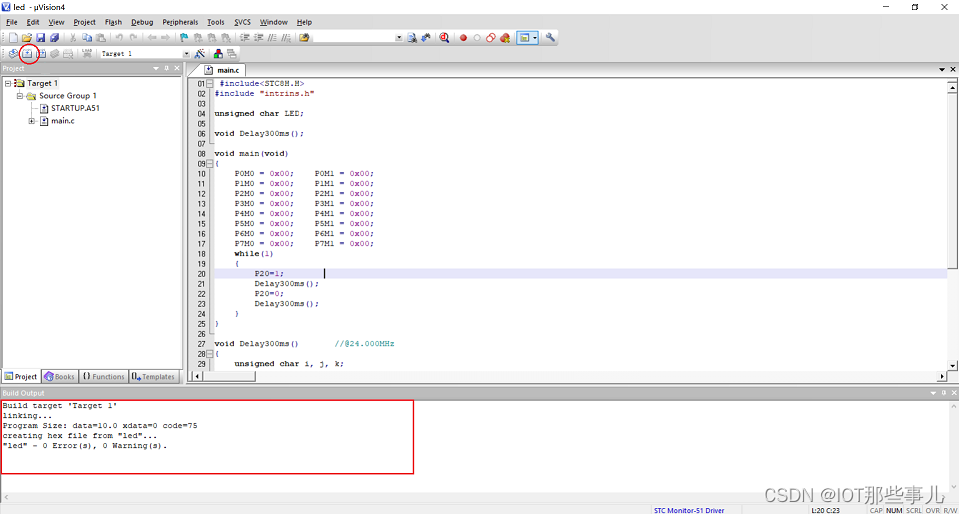

代码编译，点击左上角Build按钮或者快捷键F7,编译整个工程

在这里插入图片描述

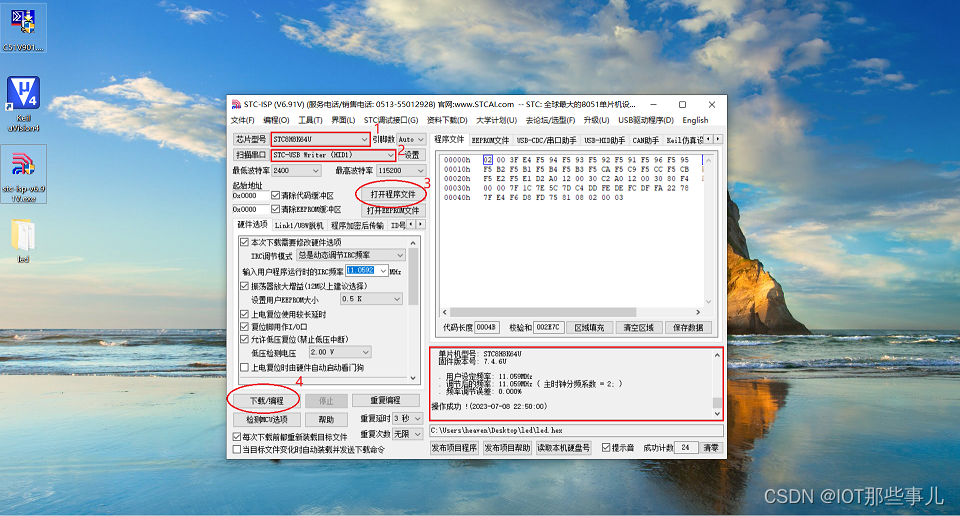

下载程序到开发板，打开stc-isp-v6.91V.exe，芯片型号选择STC8H8K64U，扫描串口选择STC-USB Writer (HID1)，打开程序文件在文件管理器led工程所在目录中选择led.hex文件，最后点击下载/编程，即可把程序下载到开发板

在这里插入图片描述

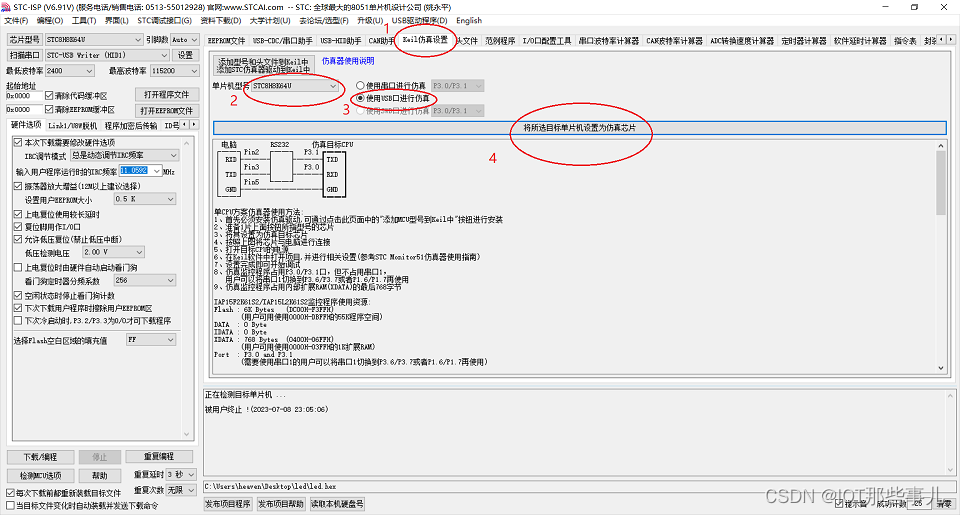

仿真器设置，再次点击Keil仿真设置，配置单片机型号为STC8H8K64U，然后配置使用USB口进行仿真，最后点击将所选目标单片机设置为仿真芯片

在这里插入图片描述

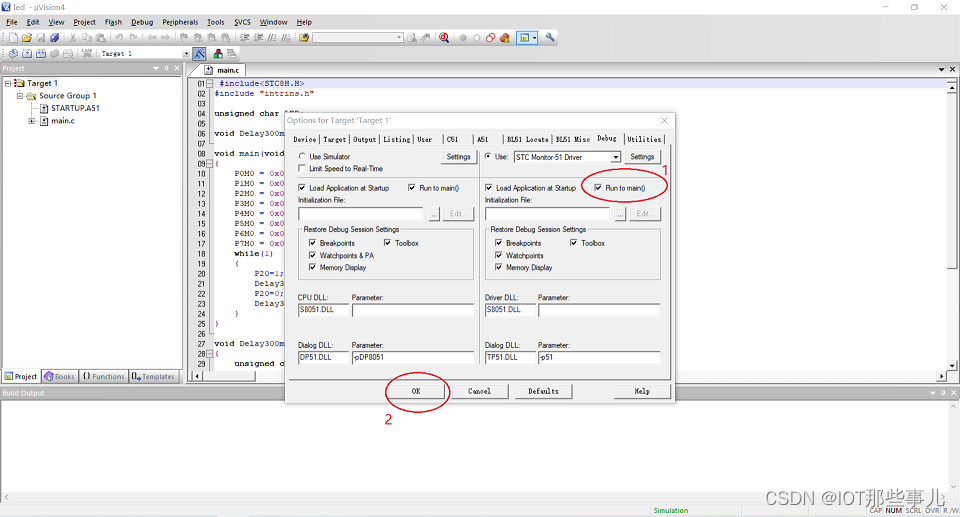

进入Debug选项卡，把Run to main()选项勾选上，随后点击OK

在这里插入图片描述

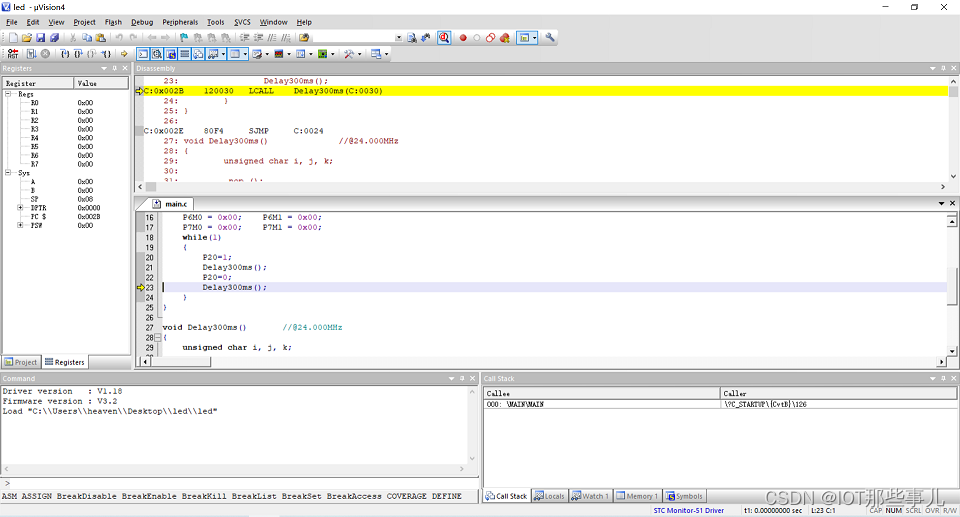

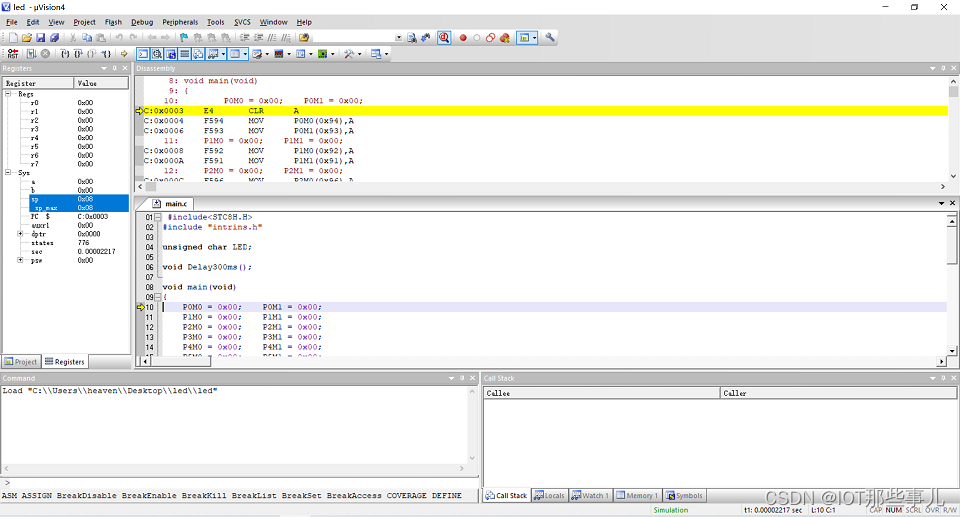

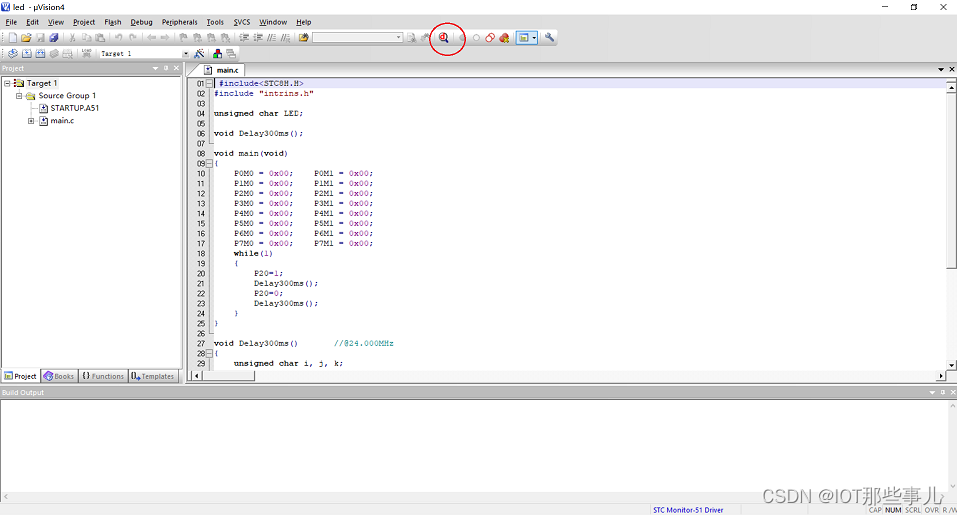

点击d即可进入仿真调试界面，程序运行至main函数入口处，按F10即可单步运行，运行效果如图

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

6 总结

至此，一套单片机IDE开发指南已完毕！
