深挖Air700ECQ的硬件设计，原来是这样的！

3.3 电源供电

管脚名

管脚号

描述

VBAT

18,19

模块基带电源，供电范围3.3V~4.3V

3.3.1 模块电源工作特性

在模块应用设计中，电源设计是很重要的一部分。由于LTE射频工作时最大峰值电流高达1.5A，在最大发射功率时会有约700mA的持续工作电流，电源必须能够提供足够的电流，不然有可能会引起供电电压的跌落甚至模块直接掉电重启。

3.3.2 减小电压跌落

模块电源VBAT电压输入范围为3.3V~4.3V，但是模块在射频发射时通常会在VBAT电源上产生电源电压跌落现象，这是由于电源或者走线路径上的阻抗导致，一般难以避免。因此在设计上要特别注意模块的电源设计，在VBAT输入端，建议并联一个低ESR(ESR=0.7Ω)的100uF的钽电容，以及100nF、33pF、10pF滤波电容，VBAT输入端参考电路如图4所示。并且建议VBAT的PCB走线尽量短且足够宽，减小VBAT走线的等效阻抗，确保在最大发射功率时大电流下不会产生太大的电压跌落。建议VBAT走线宽度不少于1mm，并且走线越长，线宽越宽。

3.3.3 供电参考电路

电源设计对模块的供电至关重要，必须选择能够提供至少1A电流能力的电源。若输入电压跟模块的供电电压的压差小于2V，建议选择LDO作为供电电源。若输入输出之间存在的压差大于2V，则推荐使用开关电源转换器以提高电源转换效率。

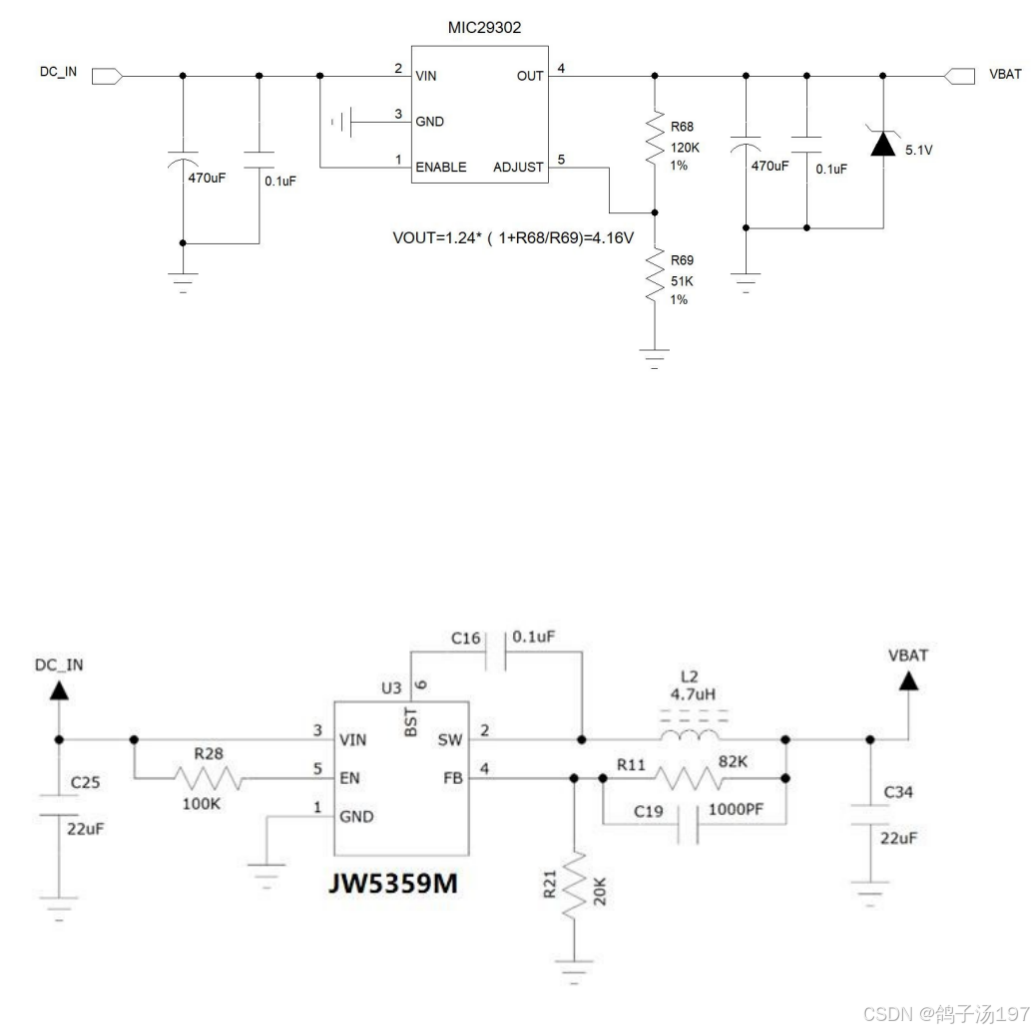

LDO供电：

下图是5V供电的参考设计，采用了Micrel公司的LDO，型号为MIC29302WU。它的输出电压是4.16V，负载电流峰值到3A。为确保输出电源的稳定，建议在输出端预留一个稳压管，并且靠近模块VBAT管脚摆放。建议选择反向击穿电压为5.1V，耗散功率为1W以上的稳压管。

图表4：供电输入参考设计   图表 6：DCDC 供电输入参考设计

DC-DC 供电：

下图是 DC-DC 开关电源的参考设计，采用的是杰华特公司的 JW5359M 开关电源芯片，它的最大输出电流是 2A，输入电压范围 3.7V~18V。注意 C25 的选型要根据输入电压来选择合适的耐压值。

3.3.4 开关机

开机

管脚名	类型	序号	描述
PWRKEY	DI	1	模块开机/关机控制脚

在VBAT供电后，可以通过如下两种方式来触发Air700ECQ开机：

1. 按键开机: PWRKEY管脚通过轻触按键连接到地，按键按下1秒以上实现开机。
2. 上电开机：将PWRKEY管脚直接短接到地，VBAT上电后就可以实现开机。

PWRKEY 管脚开机

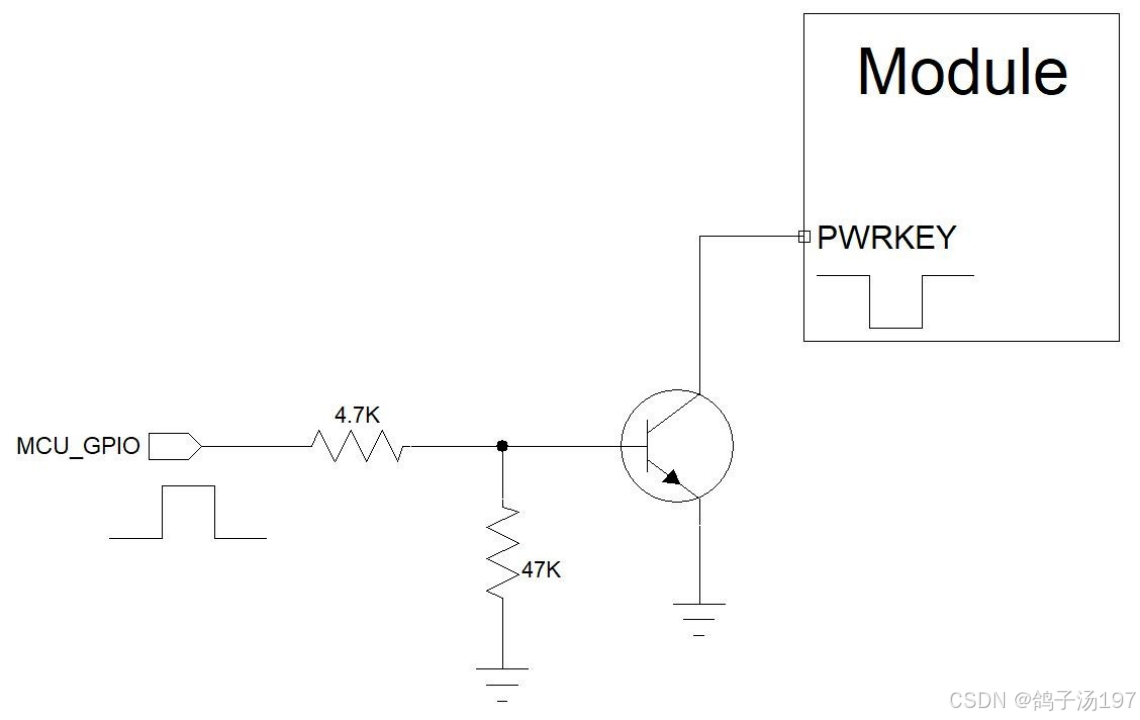

VBAT上电后，可以通过PWRKEY管脚启动模块，把PWRKEY管脚拉低1秒以上之后模块会进入开机流程，软件会检测VBAT管脚电压，若VBAT管脚电压大于软件设置的开机电压（3.3V），会继续开机动作直至系统开机完成；否则，会停止执行开机动作，系统会关机，开机成功后PWRKEY管脚可以释放。可以通过检测VDD_EXT管脚的电平来判别模块是否开机。推荐使用开集驱动电路来控制PWRKEY管脚。下图为参考电路：

图表 5：开集驱动参考开机电路

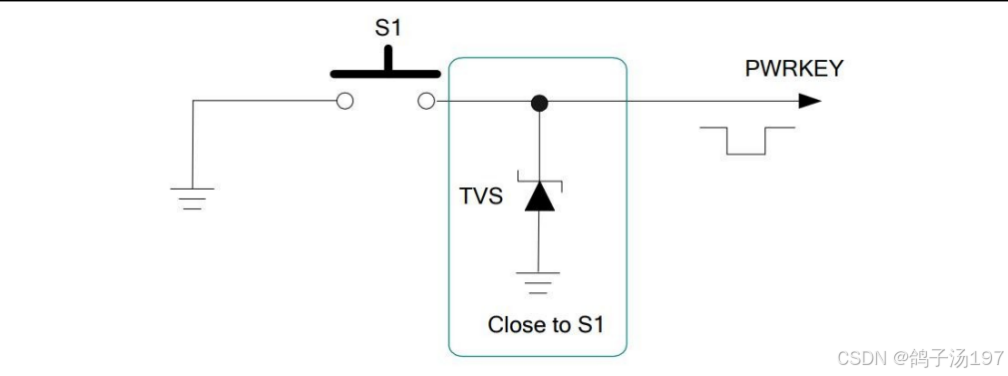

另一种控制PWRKEY管脚的方法是直接使用一个按钮开关。按钮附近需放置一个TVS管用以ESD保护。下图为参考电路：

图表 6：按键开机参考电路

3.4 上电开机

将模块的PWRKEY 直接接地可以实现上电自动开机功能。需要注意，在上电开机模式下，将无法关机，只要 VBAT 管脚的电压大于开机电压即使软件调用关机接口，模块仍然会再开机起来。另外，在此模式下，要想成功开机起来 VBAT 管脚电压仍然要大于软件设定的开机电压值（3.3V），如果不满足，模块会关闭，就会出现反复开关机的情况。

对于用电池供电的应用场景不建议用 PWRKEY 接地的上电自动开机方式。

3.4.2 关机

以下的方式可以关闭模块：

• 正常关机：使用PWRKEY管脚关机
• 正常关机：通过AT指令AT+CPOWD关机
• 低压自动关机：模块检测到低电压时关机，可以通过AT指令AT+CBC 来设置低电压的门限值；

PWRKEY 管脚关机

PWRKEY 管脚拉低 1.5s 以上时间，模块会执行关机动作。

关机过程中，模块需要注销网络，注销时间与当前网络状态有关，经测定用时约2s~12s，因此建议延长

12s后再进行断电或重启，以确保在完全断电之前让软件保存好重要数据。时序图如下：

低电压自动关机

模块在运行状态时当 VBAT 管脚电压低于软件设定的关机电压时（默认设置 3.3V），软件会执行关机动作关闭模块，以防低电压状态下运行出现各种异常。

复位

管脚名	类型	序号	电压域	描述
RESET_N	DI	16	-	模块复位输入，低有效；无需外部上拉

RESET_N 引脚可用于使模块复位。 拉低RESET_N 引脚 100ms 以上可使模块复位。 RESET_N 信号对干扰比较敏感， 因此建议在模块接口板上的走线应尽量的短，且需包地处理。

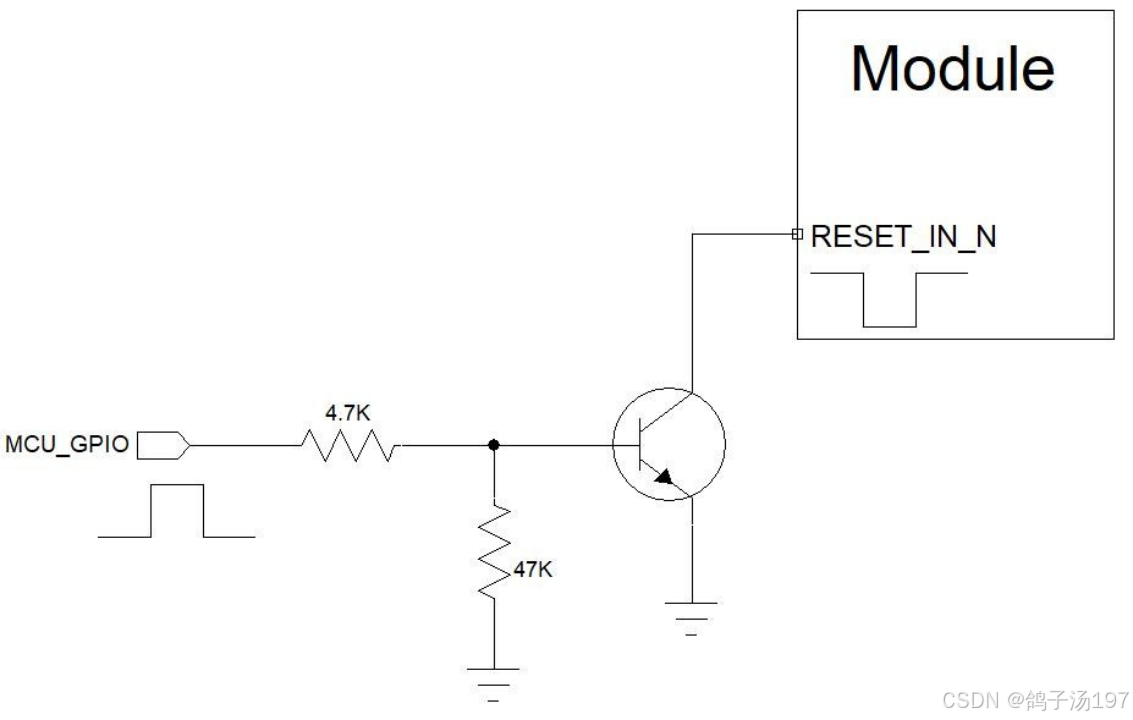

参考电路：

注意：

1. 复位功能建议仅在AT+CPOWD 和PWRKEY 关机失败后使用。

3.5. 串口

模块提供了三个通用异步收发器：主串口 MAIN_UART、AUX_UART、DBG_UART。

3.5.1. MAIN_UART

表格 6：MAIN_UART 管脚定义

3.5. 串口

模块提供了三个通用异步收发器：主串口 MAIN_UART、AUX_UART、DBG_UART。

3.5.1. MAIN_UART

表格 6：MAIN_UART 管脚定义

管脚名	类型	序号	电压域	描述
MAIN _TXD	DO	14	VDD_EXT	MAIN_UART 发送数据
MAIN _RXD	DI	15	VDD_EXT	MAIN_UART 接收数据

管脚

主串口 MAIN_UART 用来进行 AT 指令通讯。MAIN_UART 支持固定波特率, 不支持自适应波特率

MAIN_UART 在休眠状态下保持的功能，能够唤醒模块

MAIN_UART 的特点如下：

8个数据位，无奇偶校验，一个停止位。

用以AT命令传送，数传等。

支持波特率如下：600,1200,2400,4800,14400,9600,19200,38400,57600,115200,230400,460800,921600bps

注意：

MAIN_UART 在开机过程中短时会输出固定调试信息

3.5.2. AUX_UART

表格 7：AUX_UART 管脚定义

名

管脚名	类型	序号	电压域	描述
AUX_TXD	DO	31	VDD_EXT	AUX_UART 发送数据
AUX_RXD	DI	32	VDD_EXT	AUX_UART 接收数据

AUX_UART为辅助串口，不支持AT指令交互，用于某些外设通信，如对接GNSS定位模块等。

AUX_UART休眠后会关闭，无法通过给AUX_UART发送数据进行唤醒。

3.5.3. DBG_UART

管脚名	类型	序号	电压域	描述
DBG_TXD	DO	3	VDD_EXT	调试串口，输出 AP log，

DBG_RXD

DI

2

VDD_EXT

调试串口，接收调试指令

型

DBG_UART 用来软件调试时输出 AP trace，建议预留测试点。

DBG_UART 在开机过程中短时会输出固定调试信息。

DBG_TX、DBG_RX 默认功能为系统底层日志口，进行模块硬件设计时，在剩余功能引脚充足的前提

下，避免使用 DBG_TX 和 DBG_RX。

如果将此引脚复用为其他功能，则无法从 DBG_TX 和 DBG_RX 抓取系统日志。

在某些场景下，如果模块出现异常，无法抓到问题日志，只能通过硬件改版，引出 DBG_TX、

DBG_RX，抓取日志再进行分析。

包括但不限于以下两种场景：

1、低功耗场景：

在低功耗场景下，USB 无法使用，只能通过 DBG_TX、DBG_RX 来抓取日志。

2、非低功耗场景：

模块接入 USB 时，工作正常，未接入 USB 时，工作异常的情况，只能通过 DBG_TX、DBG_RX 来抓取

日志。

3.5.4. 串口连接方式

串口的连接方式较为灵活，如下是三种常用的连接方式。

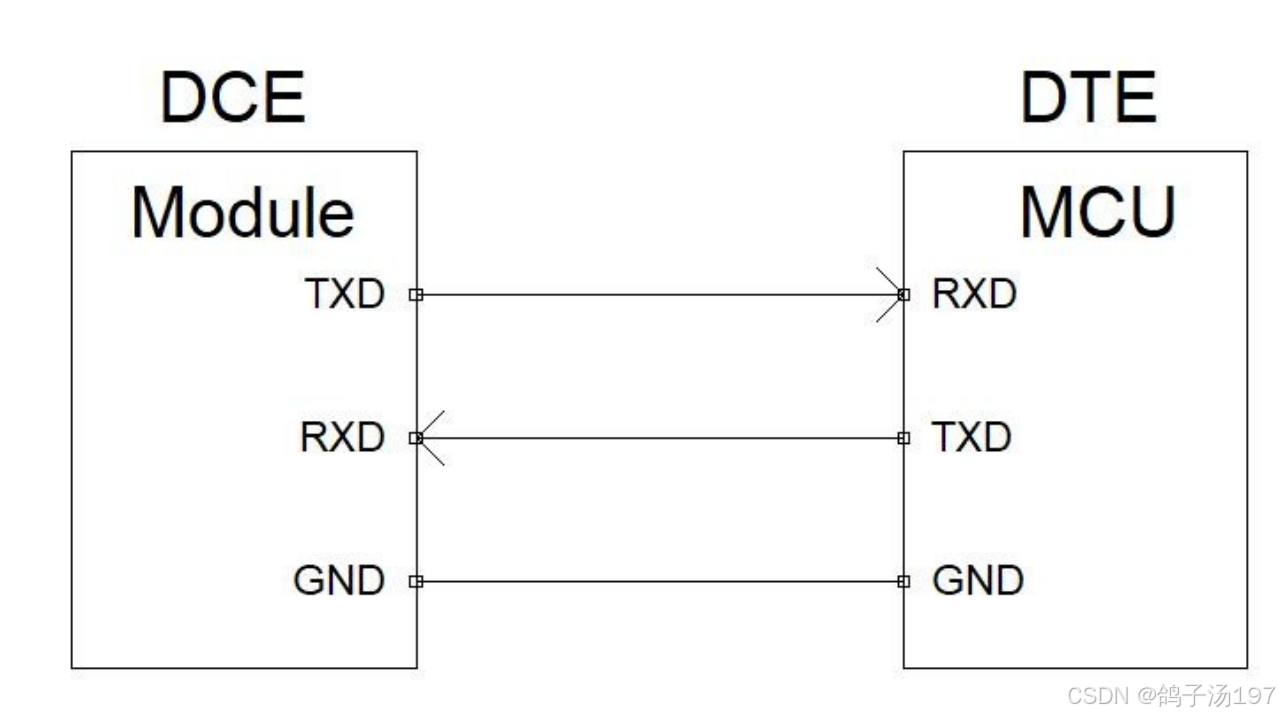

三线制的串口请参考如下的连接方式：

图表 7：串口三线制连接方式示意图

3.5.5. 串口电压转换

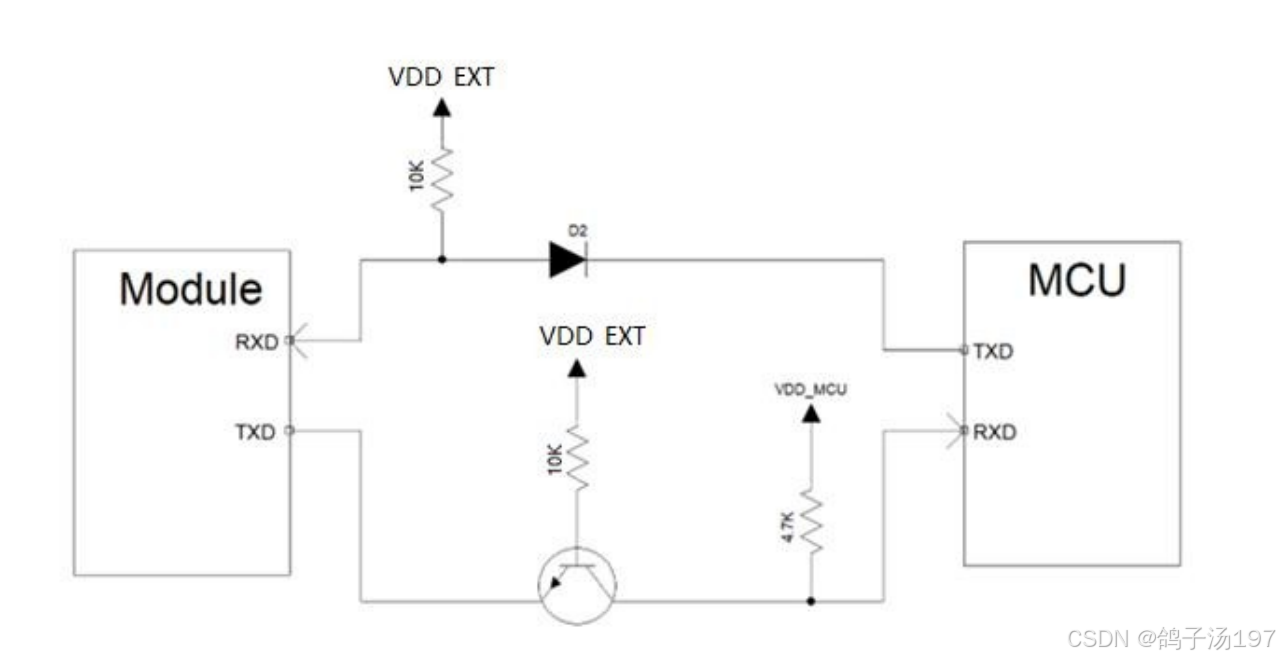

Air700ECQ 模块的串口电平为 1.8V，能够满足大部分外设，主控的串口直接需求，但是如果要和 3.3V

或者以上的 MCU 或其他串口外设通信，那就必须要加电平转换电路：

注意

如果低功耗需求上拉不能用vdd-ext，要用agpio或者外部ldo做上拉

此电平转换电路不适用波特率高于460800 bps的应用。

D2 必须选用低导通压降的肖特基二极管。

肖特基二极管以及 NPN 三极管的推荐型号如下：

物料名称	型号	厂商	描述
肖特基二极管	RB521S-30	江苏长电	Schottky Diode;30V;200mA;SOD523;1.6*0.8*0.6mm
	PSB521S-30	上海智晶	Schottky Diode;30V;200mA;SOD523;1.6*0.8*0.6mm
	LRB521S- 30T1G	LRC	Schottky Diode;30V;200mA;SOD523;1.6*0.8*0.6mm
	PSBD521S-30	Prisemi	Schottky Diode;30V;200mA;SOD523;1.6*0.8*0.6mm
NPN 三极管	MMBT3904	江苏长电	Transistor;NPN;40V;200mA;SOT23;1.1mm;ROHS
	MMBT3904	上海智晶	Transistor;NPN;40V;200mA;SOT23;1.1mm;ROHS
	LMBT3904LT1G	LRC	Transistor;NPN;40V;200mA;SOT23;1.1mm;ROHS

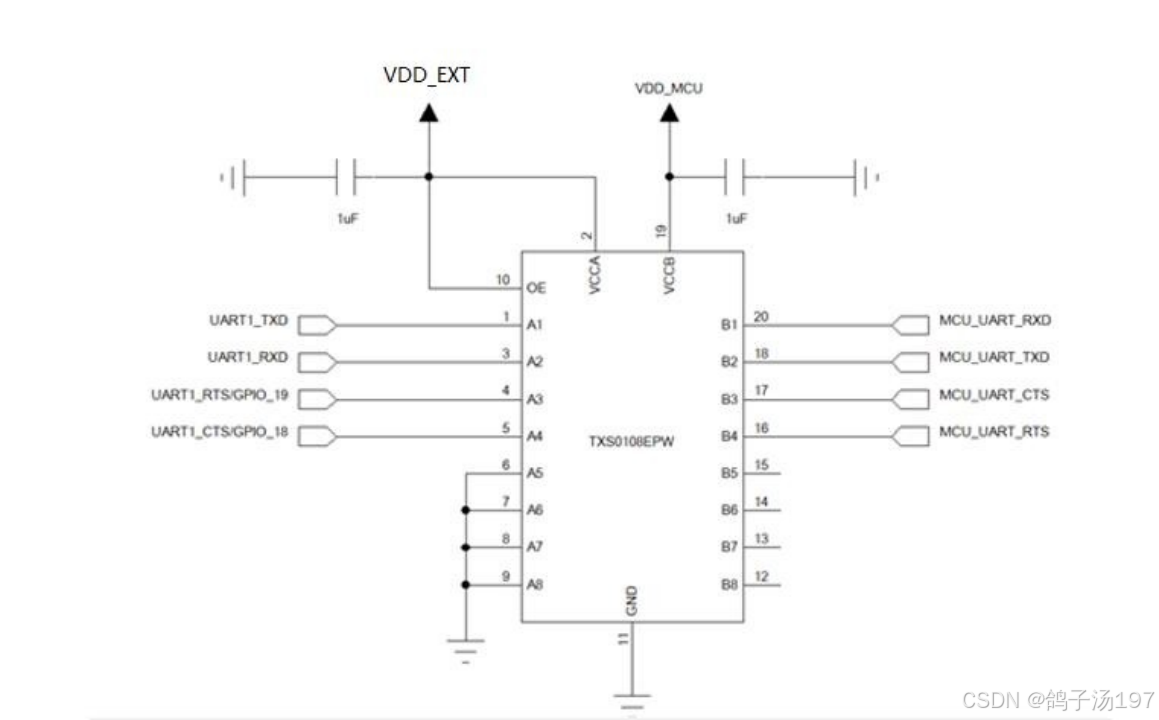

对于波特率高于 460800bps 的应用，可以通过外加电平转换芯片来实现电压转换，参考电路如下：

此电路采用的是电平转换芯片是 TI 的 TXS0108E， 8 位双向电压电平转换器，适用于漏极开路和推挽

应用，最大支持速率：

推挽：110Mbps

开漏：1.2Mbps

3.6. USB 接口

Air700ECQ 的 USB 符合 USB2.0 规范，支持高速（480Mbps）、全速（12Mbps）模式和低速（1.2Mbps）

模式。USB 接口可用于 AT 命令传送，数据传输，软件调试和软件升级。

表格 8：USB 管脚定义

管脚名	类型	序号	描述
USB_DP	IO	7	USB 差分信号正，走线需控制 90 欧姆差分阻抗
USB_DM	IO	8	USB 差分信号负，走线需控制 90 欧姆差分阻抗
VBUS	DI	6	USB 插入唤醒，模块内部电阻分压。（非必须）

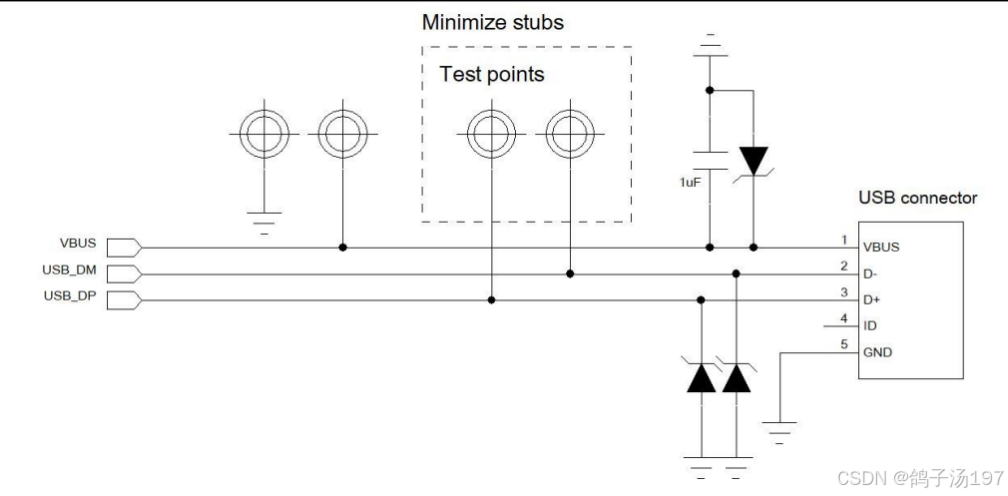

USB接口参考设计电路如下：

图表 8：USB 接口参考设计

注意事项如下：

1. USB 走线需要严格按照差分线控制，做到平行和等长；

2. USB 走线的阻抗需要控制到差分 90 欧姆；

3. 需要尽可能的减少 USB 走线的 stubs，减少信号反射；USB 信号的测试点最好直接放在走线上以

减少 stub；

4. 尽可能的减少 USB 走线的过孔数量；

5. 在靠近 USB 连接器或者测试点的地方添加 TVS 保护管，由于 USB 的速率较高，需要注意 TVS 管

的选型，保证选用的 TVS 保护管的寄生电容小于 1pF

6. VBUS 作为 USB 插入唤醒作用，并不直接参与 USB 插入检测，非必须，在不需要 USB 插入唤醒的

场景也可以不接

3.7. USB 下载模式

管脚名	类型	序号	电压域	描述
BOOT	DI	25		在开机之前上拉到 VDD_EXT，模块会强行进入 USB 下载模式，BOOT 须留测试点，方便后续升级软件

Air700ECQ 模块进入 USB 下载模式：

1. 在开机之前，把 BOOT 上拉到 VDD_EXT

2. 给模块上电，POWKEY 拉低，开机

3. 成功进入下载模式后，PC 端会虚拟出单个串口。

管脚名	类型	序号	电压域	描述
I2C0_SCL	IO	49	VDD_EXT	I2C 时钟信号，用作 I2C 时需外加 1.8V 上拉
I2C0_SDA	IO	33	VDD_EXT	I2C 数据信号，用作 I2C 时需外加 1.8V 上拉
I2C1_SCL	IO	37	VDD_EXT	I2C 时钟信号，用作 I2C 时需外加 1.8V 上拉
I2C1_SDA	IO	38	VDD_EXT	I2C 数据信号，用作 I2C 时需外加 1.8V 上拉

3.8  I2C

Air700ECQ 可支持两路 I2C 接口：

 兼容 Philips I2C 标准协议

 支持 Fast mode （400Kbps）和 Slow mode（100Kbps）

 只支持 master 模式，不支持 slaver 模式

 可通过软件来配置内部的上拉电阻，1.8K 或者 20K

 理论上最多可支持 127 个从设备

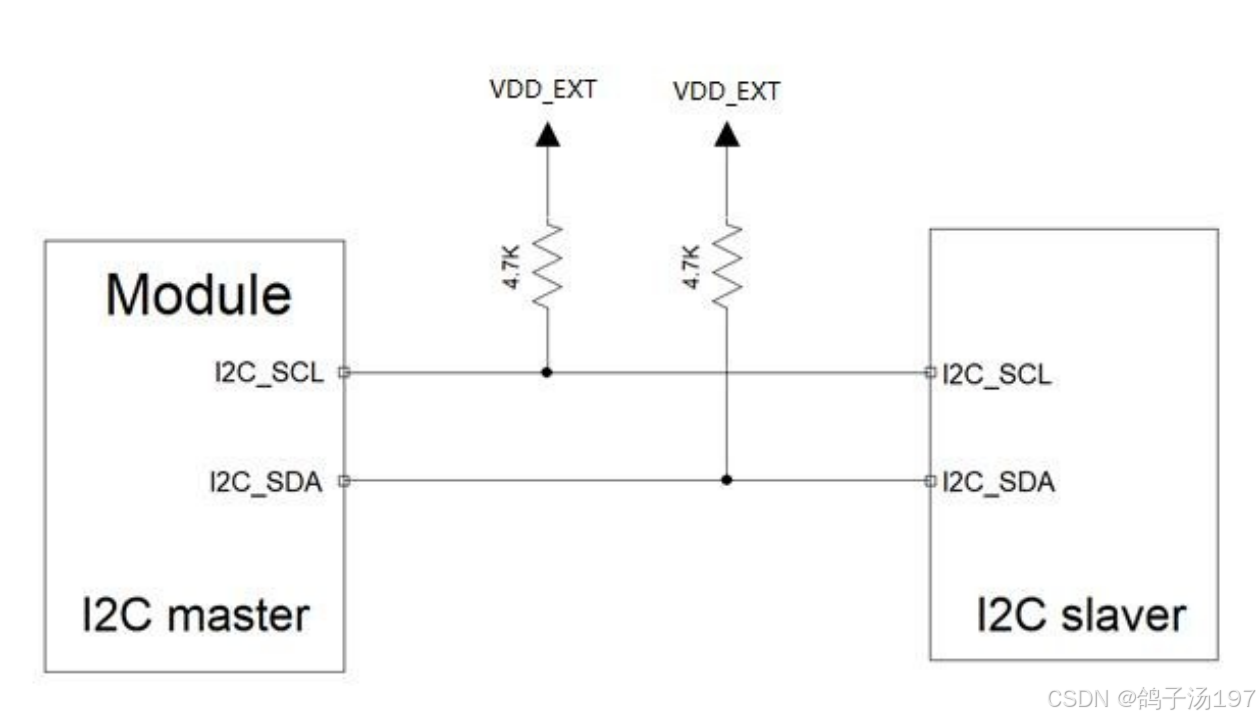

I2C 的参考电路如下：

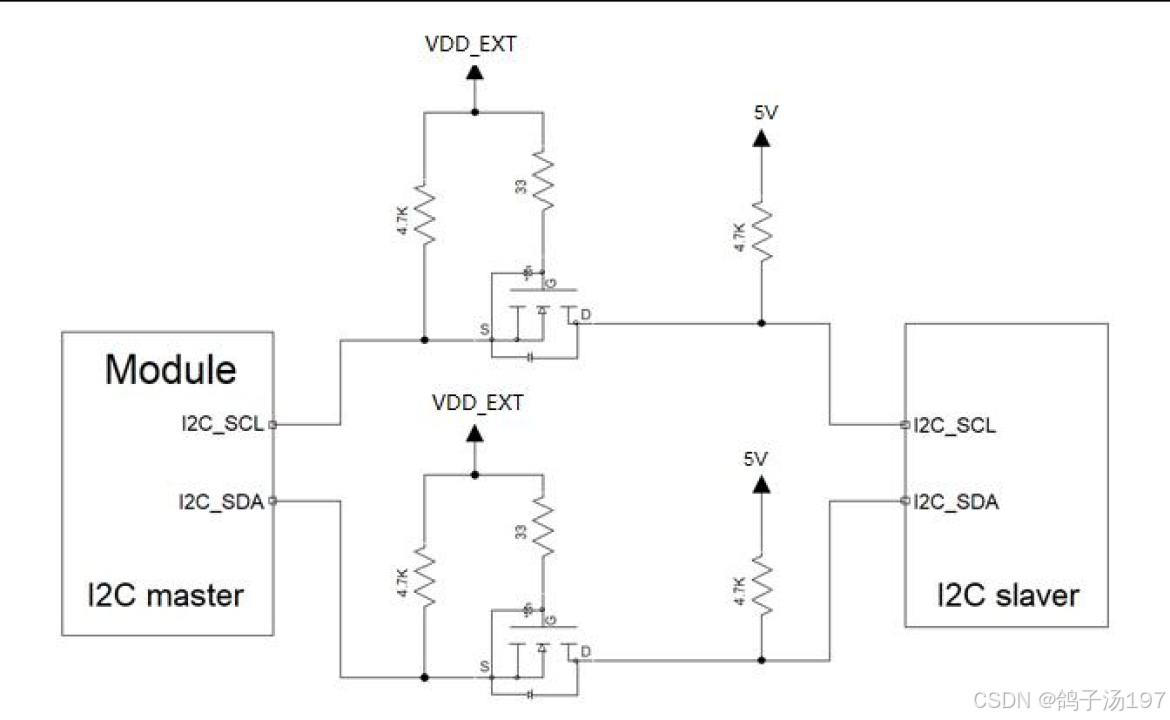

Air700ECQ 的 I2C 接口电压固定 1.8V，能够满足大部分外设的直接需求，但是如果要和 3.3V 或者以上 电平的外设通信，那就必须要加电平转换电路：

 电平转换用的 NMOS 管必须选用结电容小于 50pF 的型号，推荐型号如下：

物料名称	型号	厂商	描述
NMOS	BSS138	江苏长电	N 沟道,50V,0.22A,SOT-23,ROHS
	BSS138	UMW(友台半导体)	N 沟道,50V,0.3A,SOT-23,ROHS

3.9. SIM 卡接口

Air700ECQ 支持 1 路 SIM 卡接口，支持 ETSI 和 IMT-2000 卡规范，支持 1.8V 和 3.0V USIM 卡。SIM 接口

下表介绍了 SIM 接口的管脚定义。

表格 9：SIM 卡接口管脚定义

接口	管脚名	序号	描述
SIM	SIM_VDD	13	SIM 卡供电电源，最大供电电流 10mA。 模块可以自动识别 1.8V 或者 3V(U)SIM 卡。
	SIM_RST	10	SIM 卡复位信号
	SIM_DAT	12	SIM 卡数据信号
	SIM_CLK	11	SIM 卡时钟信号

3.9.1. SIM 接口参考电路

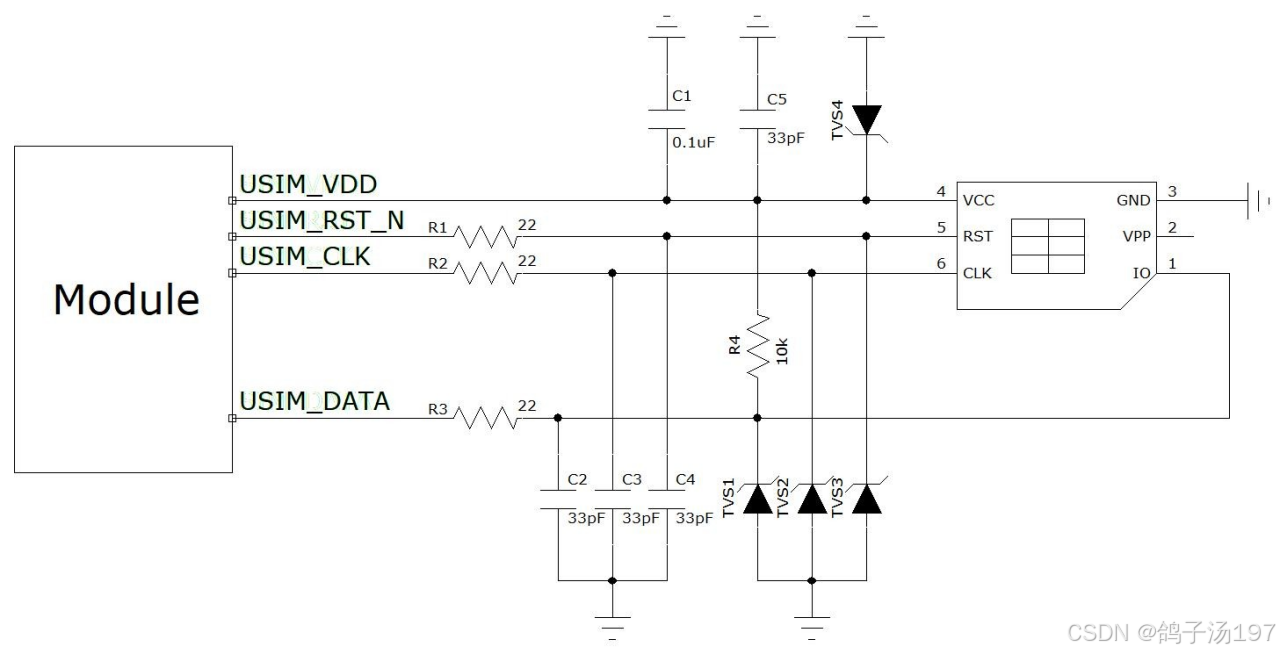

下图是 SIM 接口的参考电路，使用 6pin 的 SIM 卡座。

图表 9：使用 6pin SIM 卡座参考电路图(SIM)

在SIM卡接口的电路设计中，为了确保SIM卡的良好的功能性能和不被损坏，在电路设计中建议遵循以下设计

原则：

1. SIM卡座与模块距离摆件不能太远，越近越好，尽量保证SIM卡信号线布线不超过20cm。

2. SIM卡信号线布线远离RF线和VBAT电源线。

3. 为了防止可能存在的USIM_CLK信号对USIM_DATA信号的串扰，两者布线不要太靠近，在两条走线之间增

加地屏蔽。且对USIM_RST_N信号也需要地保护。

4. 为了保证良好的ESD保护，建议加TVS管，并靠近SIM卡座摆放。选择的ESD器件寄生电容不大于50pF。在模块和SIM卡之间也可以串联22欧姆的电阻用以抑制杂散EMI，增强ESD防护。SIM卡的外围电路必须尽量靠近SIM卡座。

接下来分享第二部分。

3.10. 功能管脚

3.10.1. MAIN_RI

管脚名	类型	序号	电压域	作用
MAIN_RI	DO	5	LDOAON	振铃信号，唤醒输出管脚，用于唤醒AP

表格 10：MAIN_RI 信号动作

状态	MAIN_RI 应答
待机	高电平
语音呼叫	变为低电平，之后： 通话建立时变为高电平 使用AT命令ATH挂断语音，MAIN_RI变为高电平 呼叫方挂断，MAIN_RI首先变为高电平，然后拉为低电平持续 120ms，收到自动回复URC信息 “NO CARRIER”，之后再变为高电平 收到短信时变为高电平
数据传输	变为低电平，之后： 数据连接建立时变为高电平 使用AT命令ATH挂断数据连接，MAIN_RI变为高电平 呼叫方挂断，MAIN_RI首先变为高电平，然后拉为低电平持续 120ms，收到自动回复URC信息 “NO CARRIER”，之后再变为高电平 收到短信时变为高电平
短信	当收到新的短信，MAIN_RI变为低电平，持续 120ms，再变为高电平
URC	某些URC信息可以触发MAIN_RI拉低 120ms

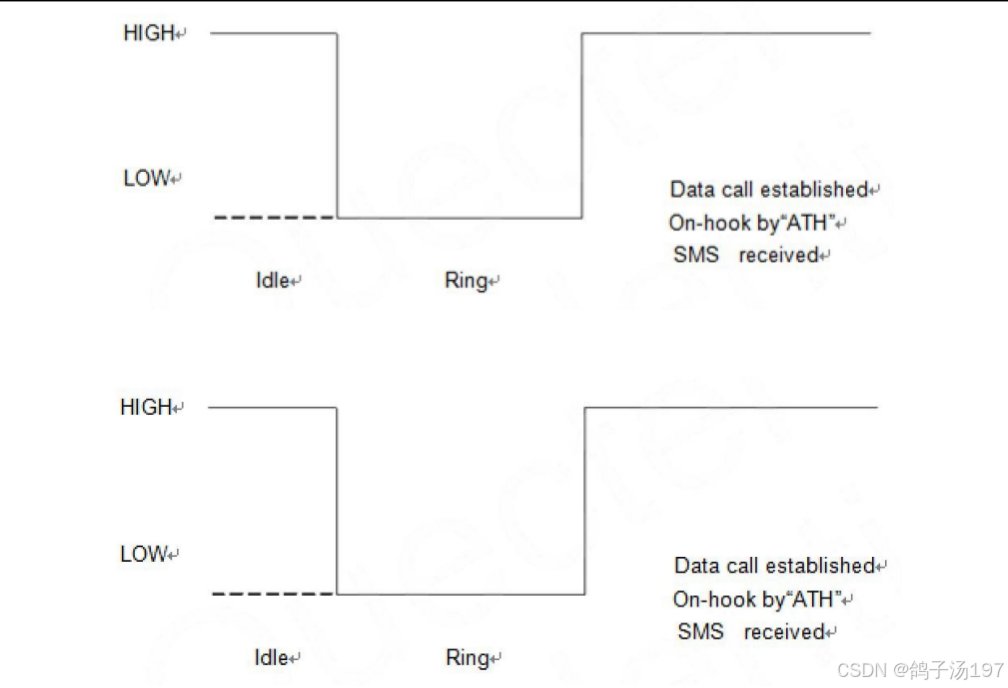

如果模块用作主叫方，MAIN_RI 会保持高电平，收到 URC 信息或者短信时除外。而模块用作被叫方时，

MAIN_RI 的时序如下所示：

图表 10：语音呼叫时模块用作被叫方 MAIN_RI 时序

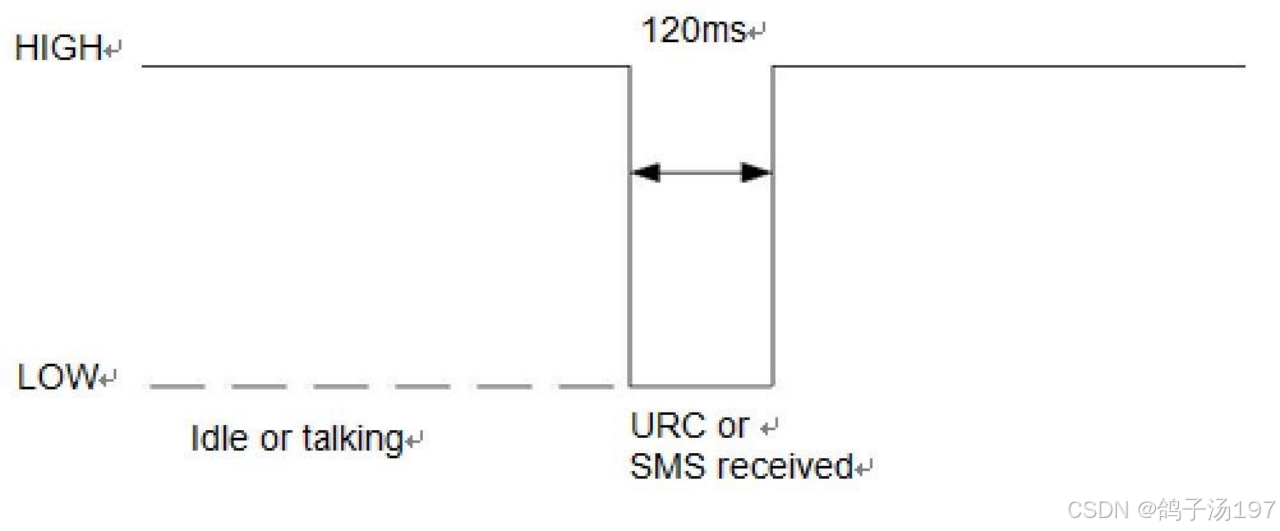

图表 13：收到 URC 信息或者短信时 MAIN_RI 时序

3.10.2. MAIN_DTR

管脚名

类型

序号

电压域

作用

MAIN_DTR

DI

50

LDOAON

模块休眠唤醒管脚，拉高允许模块进入休眠模式；在休眠模式下，拉低可唤醒模块

模块支持两种睡眠模式：

睡眠模式 1：发送 AT+CSCLK=1，通过 MAIN_DTR 管脚电平控制模块是否进入睡眠

睡眠模式 2：发送 AT+CSCLK=2，模块在串口空闲一段时间后自动进入睡眠

具体参阅 3.20.2 睡眠模式

3.10.3. 状态指示灯

Air700ECQ 用一个管脚来指示开机状态，用两个管脚信号来指示网络的状态。如下两表分别描述了管脚定

义和不同网络状态下的逻辑电平变化：

表格 11：网络指示管脚定义

管脚名	类型	序号	电压域	作用
NET_STATUS	DO	27	LDOAON	指示模块的网络运行状态

表格 12：指示网络管脚的工作状态

状态	管脚工作状态	网络状态
NET_STATUS	亮 0.2 秒，灭 1.8 秒	搜网状态
	亮 1.8 秒，灭 0.2 秒	待机
	亮 0.125 秒，灭 0.125 秒	数据传输状态 注意：该状态提示仅限于 PPP 拨号成功或者 AT 指令主动激活PDP 成功，RNDIS 联网成功

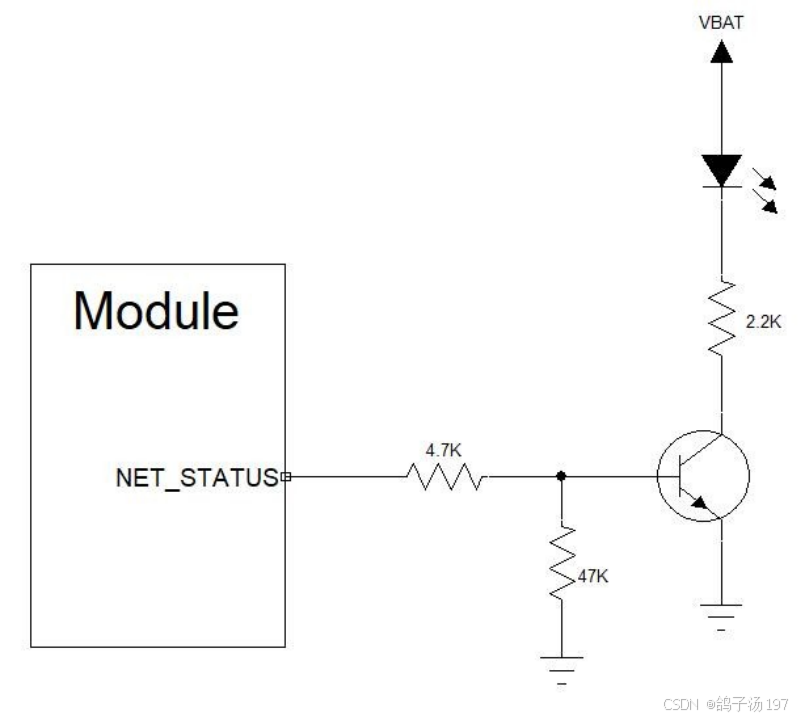

指示灯参考电路如下图所示：

3.11. 省电功能

根据系统需求，有两种方式可以使模块进入到低功耗的状态。对于AT版本使用“AT+CFUN”命令可以使模块

进入最少功能状态。

3.11.1. 最少功能模式/飞行模式

最少功能模式可以将模块功能减少到最小程度，此模式可以通过发送“AT+CFUN=<fun>”命令来设置。<fun>

参数可以选择 0，1，4。

 0：最少功能（关闭RF和SIM卡）；

 1：全功能（默认）；

 4：关闭RF发送和接收功能；

如果使用“AT+CFUN=0”将模块设置为最少功能模式，射频部分和 SIM 卡部分的功能将会关闭。而串口依然

有效，但是与射频部分以及 SIM 卡部分相关的 AT 命令则不可用。

如果使用“AT+CFUN=4”设置模块，RF部分功能将会关闭，而串口依然有效。所有与RF部分相关的AT命令不

可用。

模块通过“AT+CFUN=0”或者“AT+CFUN=4”设置以后，可以通过“AT+CFUN=1”命令设置返回到全功能状态。

3.11.2. 睡眠模式（慢时钟模式）

3.20.2.1 串口应用

串口应用下支持两种睡眠模式：



睡眠模式 1：通过 MAIN_DTR 管脚电平控制模块是否进入睡眠



睡眠模式 2：模块在串口空闲一段时间后自动进入睡眠

3.20.2.1.1 睡眠模式 1

开启条件：

发送 AT 指令 AT+CSCLK=1

模块进入睡眠：

控制 MAIN_DTR 脚拉高，模块会进入睡眠模式 1

模块退出睡眠：

拉低 MAIN_DTR 脚 50ms 以上，模块会退出睡眠模式可以接受 AT 指令

模块在睡眠模式 1 时的软件功能：

不响应 AT 指令，但是收到数据/短信/来电会有 URC 上报

HOST 睡眠时，模块收到数据/短信/来电如何唤醒 HOST：

MAIN_RI 信号

3.20.2.1.2 睡眠模式 2

开启条件：

发送 AT 指令 AT+CSLCK=2

模块进入睡眠：

串口空闲超过 AT+WAKETIM 配置的时间（默认 5s），模块自动进入睡眠模式 2

模块退出睡眠：

串口连续发送 AT 直到模块回应时即退出睡眠模式 2

注意此模式下不响应 MAIN_DTR 管脚动作

模块在睡眠模式 2 时的软件功能：

不响应 AT 指令，但是收到数据/短信/来电会有 URC 上报

HOST 睡眠时，模块收到数据/短信/来电如何唤醒 HOST：

MAIN_RI 信号

3.20.2.2 USB 应用

开启条件：

USB HOST 必须支持 USB suspend/resume

模块进入睡眠：

HOST 发起 USB suspend

HOST 睡眠时，模块收到数据/短信/来电如何唤醒 HOST：

MAIN_RI 信号

3.12. 模式切换汇总

表格 13：模式切换汇总

当前模式	下一模式
	关机	正常模式	睡眠模式
关机	/	使用 PWRKEY 开机	/
正常模式	使用 PWRKEY 管脚，或 VBAT 电压低于关机电压	/	软件调用睡眠接口，AT 版本不做动作 30s 自动休眠
睡眠模式	使用 PWRKEY 管脚，或 VBAT 电压低于关机电压	GPIO 管脚中断、定时器、接收短信或网络数据	/

接下来，我们分享低功耗模组Air700ECQ硬件设计的第二部分。

4. 射频接口

天线接口管脚定义如下：

表格 14：RF_ANT 管脚定义

管脚名	序号	描述
LTE_ANT	23	LTE 天线接口

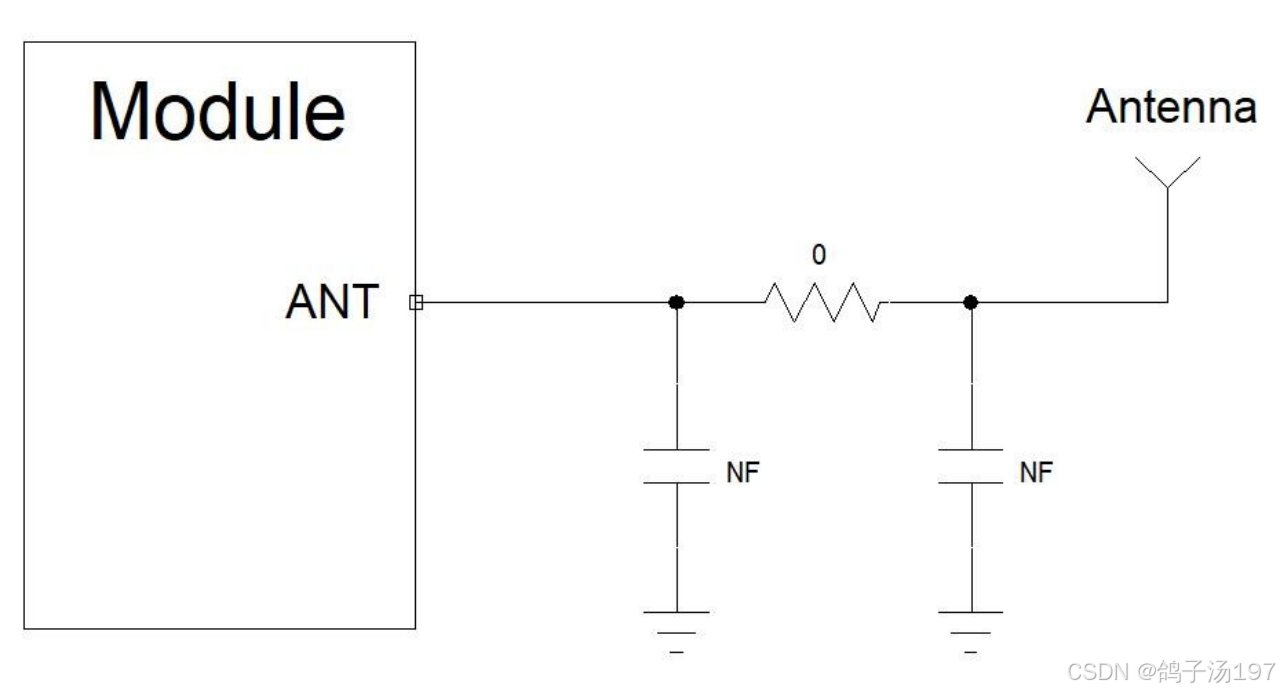

4.1. 射频参考电路

图表 15：射频参考电路

注意：

连接到模块RF天线焊盘的RF走线必须使用微带线或者其他类型的 RF走线，阻抗必须控制在50欧姆左右。

在靠近天线的地方预留Π型匹配电路，两颗电容默认不贴片，电阻默认贴0欧姆，待天线厂调试好天线以

后再贴上实际调试的匹配电路；

好了，本篇先分享到这里，接下来分享第三篇。
