【STM32单片机】防盗报警器设计

---

一、功能简介

本项目使用STM32F103C8T6单片机控制器，使用按键、动态数码管、蜂鸣器、指示灯、热释电人体红外传感器等。
主要功能：
系统运行后，默认处于布防状态，D1指示灯亮，数码管显示初始时间6点0分，
报警次数0，格式：06-00 00，其中间隔1S中数码管上‘-'闪烁一次，代替秒钟运行，当人体红外传感器感应到有人时，蜂鸣器报警，当人离开时，且蜂鸣器报警关闭，同时数码管上报警次数显示数增加。若处于报警时，人还未离开，可通过K1或K2任意键关闭声光报警，若按下K1键依然处于布防状态，若按下K2键则处于撤防状态。处于撤防状态时，D1指示灯灭。传感器即使感应到有人也不会发生声光报警。

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）

*/



//布防/撤防控制
void defence_control(void)
{
	u8 key=0;
	static u8 cancel_alarm_flag=0;

	key=KEY_Scan(0);
	//无人时布防，且标志可用于屏蔽掉布防后，检测有人报警时，任意键取消报警
	if(sys_ctrl.man_flag==0)
	{
		if(key==KEY1_PRESS)//布防
			sys_ctrl.mode=0;
		else if(key==KEY2_PRESS)//撤防
			sys_ctrl.mode=1;
	}

	//布防监控
	if(sys_ctrl.mode==0)
	{
		LED0=0;//布防指示灯亮
		//有人接近，感应器感应到信号
		if(sys_ctrl.man_flag==0)
		{
			if(IRDOUT_PIN==1)
			{
				delay_ms(100);//滤波，防止干扰物影响
				if(IRDOUT_PIN==1)
				{
					sys_ctrl.man_flag=1;
				}
			}
		}
		else//检测到有人，LED闪烁，报警
		{
			if(cancel_alarm_flag==0)
			{
				BEEP_Alarm(100,100);
			}

			if(IRDOUT_PIN==0)//人离开
			{
				delay_ms(5);
				if(IRDOUT_PIN==0)
				{
					sys_ctrl.man_flag=0;
					sys_ctrl.alarm_cnt++;
					if(sys_ctrl.alarm_cnt==100)sys_ctrl.alarm_cnt=0;
					cancel_alarm_flag=0;
				}
			}
			else//人未离开，可按任意键取消声光报警
			{
				if(key!=0)
				{
					cancel_alarm_flag=1;
					if(key==KEY1_PRESS)//布防
						sys_ctrl.mode=0;
					else if(key==KEY2_PRESS)//撤防
					{
						sys_ctrl.mode=1;
						sys_ctrl.alarm_cnt++;
						if(sys_ctrl.alarm_cnt==100)sys_ctrl.alarm_cnt=0;
					}
				}
			}
		}
	}
	else//布防监控关闭
	{
		LED0=1;//布防指示灯灭
		sys_ctrl.man_flag=0;
		cancel_alarm_flag=0;
	}
}

//应用控制系统
void app_sys_ctrl_demo(void)
{
	LED_Init();
	USART1_Init(115200);
	KEY_Init();
	BEEP_Init();
	SMG_Init();
	ctrl_pin_init();
	TIM3_Init(20,36000-1);  //定时10ms
	TIM_Cmd(TIM3,ENABLE); //打开定时器
	sys_ctrl.hour=6;
	sys_ctrl.min=0;

	while(1)
	{
		defence_control();//布防/撤防控制
		show_time_alarm_cnt();//显示时间和报警次数
	}
}

---

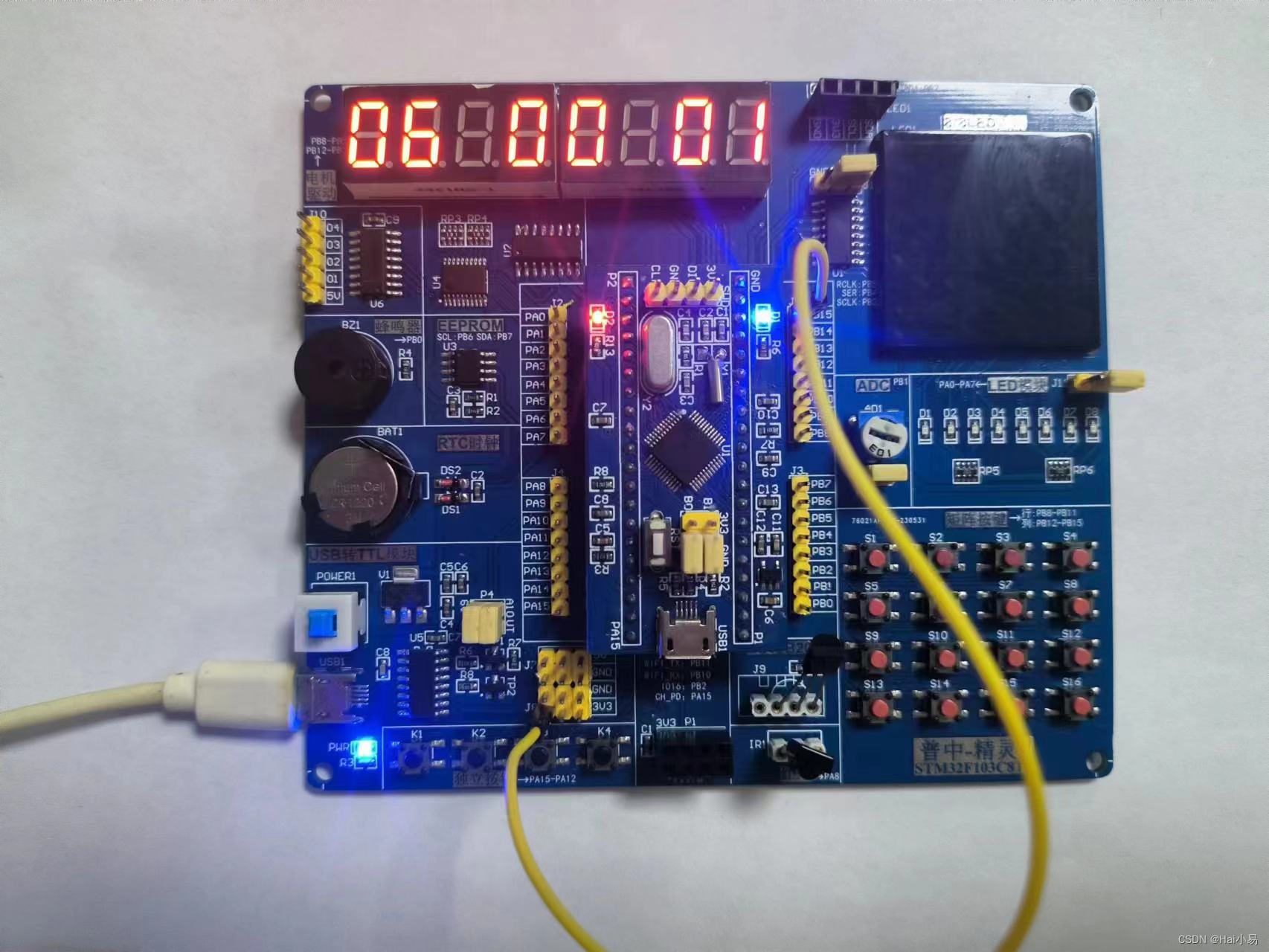

三、实验现象

B站演示视频：https://space.bilibili.com/444388619

---
