【Proteus仿真】【Arduino单片机】DS1302时钟


一、功能简介

本项目使用Proteus8仿真Arduino单片机控制器,使用PCF8574、LCD1602液晶、DS1302等。
主要功能:
系统运行后,LCD1602显示时间日期。


二、软件设计

/*
作者:嗨小易(QQ:3443792007)

*/

#include <LiquidCrystal_I2C.h>
#include <RTClib.h>

// 创建液晶显示屏对象
LiquidCrystal_I2C lcd(0x27,16,2);

//创建DS1302对象
DS1302 rtc(4, 5, 6);

void setup(void)
{
    //LCD1602初始化
    lcd.init();
    lcd.backlight();
    lcd.setCursor(0, 0);

  rtc.begin();
  while (!rtc.isrunning())
  {
    lcd.print("RTC is NOT running!");
    // following line sets the RTC to the date & time this sketch was compiled
    rtc.adjust(DateTime(__DATE__, __TIME__));
  }
  lcd.clear();
  rtc.adjust(DateTime(__DATE__, __TIME__));

  lcd.setCursor(0, 0);
  lcd.print("20  -  -    Day ");
  lcd.setCursor(0, 1);
  lcd.print("  :  :  ");
}

void loop(void)
{
  char buf[5];
  DateTime now = rtc.now();

  sprintf(buf,"%04d",now.year());
  lcd.setCursor(0, 0);
  lcd.print(buf);//年

  sprintf(buf,"%02d",now.month());
  lcd.setCursor(5, 0);
  lcd.print(buf);//月

  sprintf(buf,"%02d",now.day());
  lcd.setCursor(8, 0);
  lcd.print(buf);//日

  lcd.setCursor(15, 0);
  lcd.print(now.dayOfWeek());//星期

  sprintf(buf,"%02d",now.hour());
  lcd.setCursor(0, 1);
  lcd.print(buf);//时

  sprintf(buf,"%02d",now.minute());
  lcd.setCursor(3, 1);
  lcd.print(buf);//分

  sprintf(buf,"%02d",now.second());
  lcd.setCursor(6, 1);
  lcd.print(buf);//秒
}

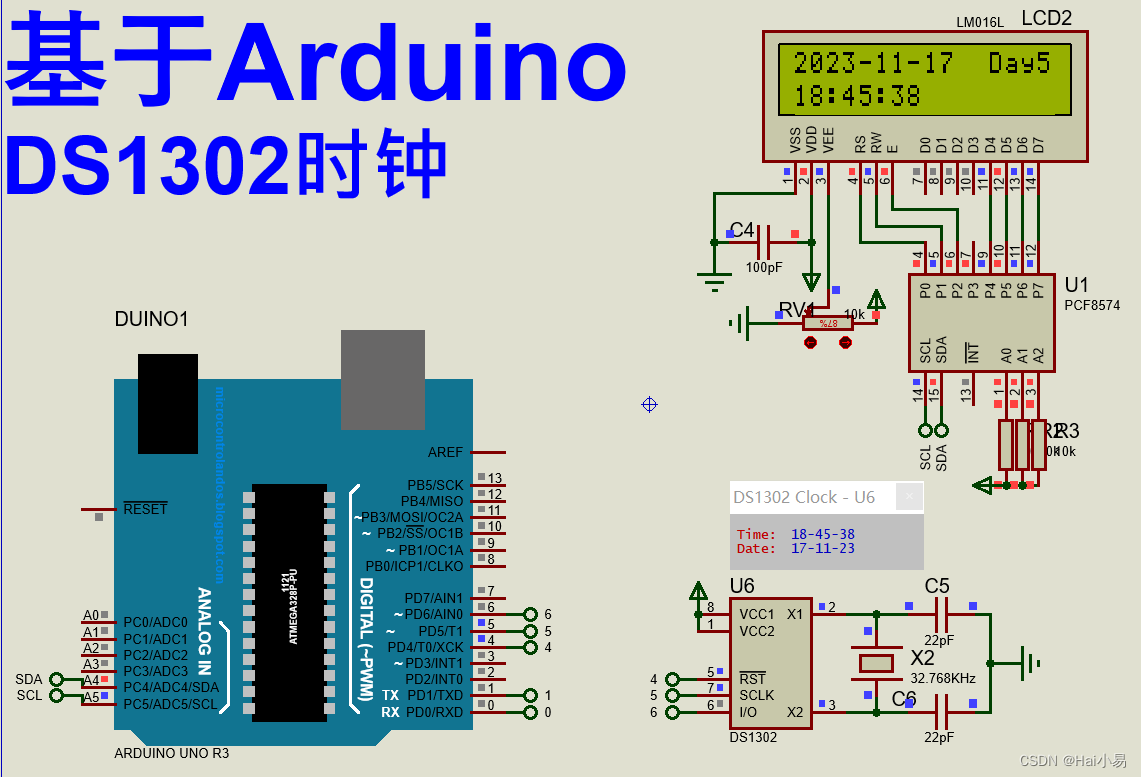

三、实验现象

B站演示视频:https://space.bilibili.com/444388619

在这里插入图片描述

联系作者

视频地址:https://space.bilibili.com/444388619/video
专注于51单片机、STM32、国产32、DSP、Proteus、arduino、ESP32、物联网软件开发,PCB设计,视频分享,技术交流。
