【Proteus仿真】【STM32单片机】光照强度检测系统

---

一、功能简介

本项目使用Proteus8仿真STM32单片机控制器，使共阴数码管，PCF8591 ADC模块、光敏传感器等。
主要功能：
系统运行后，数码管显示光传感器采集光照强度值，范围0-100%。

---

二、软件设计

/*
作者：嗨小易（QQVIP群2：570487280）

*/



//系统数据显示
void sys_data_show(void)
{
	u8 buf[4];

	while(1)
	{
		//数码管显示输出电压
		buf[0]=0;
		if(sys_ctrl.light>=100)
		{
			buf[1]=gsmg_code[sys_ctrl.light/100];
			buf[2]=gsmg_code[sys_ctrl.light%100/10];
			buf[3]=gsmg_code[sys_ctrl.light%100%10];
		}

		else if(sys_ctrl.light>=10)
		{
			buf[1]=0;
			buf[2]=gsmg_code[sys_ctrl.light%100/10];
			buf[3]=gsmg_code[sys_ctrl.light%100%10];
		}
		else if(sys_ctrl.light>=0)
		{
			buf[1]=0;
			buf[2]=0;
			buf[3]=gsmg_code[sys_ctrl.light%100%10];
		}
		smg_display(buf,1);

		break;
	}
}


//应用控制系统
void appdemo_show(void)
{
	while(1)
	{
		sys_data_get();//系统数据获取
		sys_data_show();//系统数据显示
	}
}

---

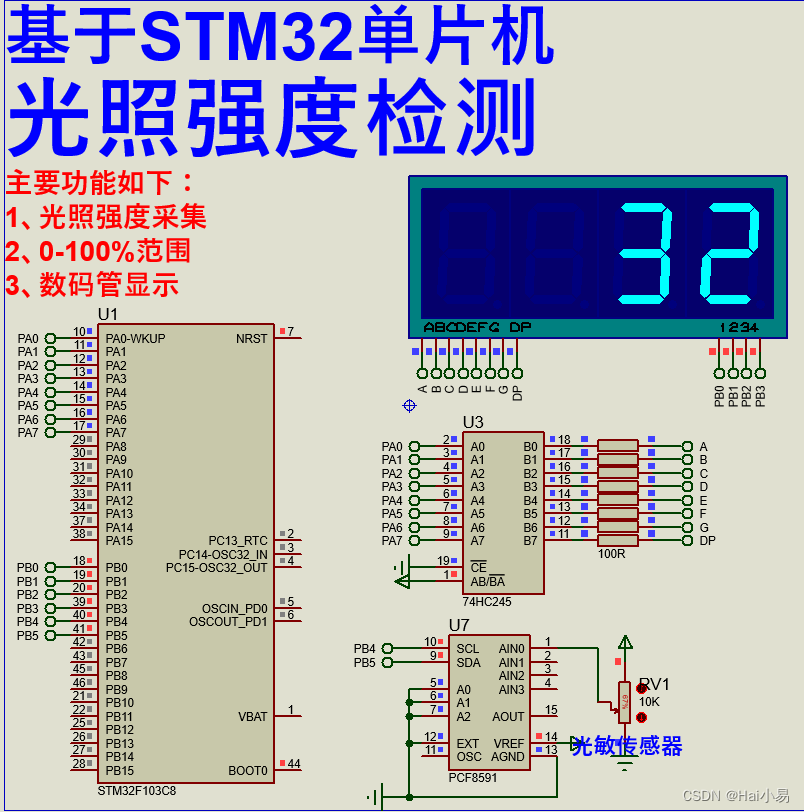

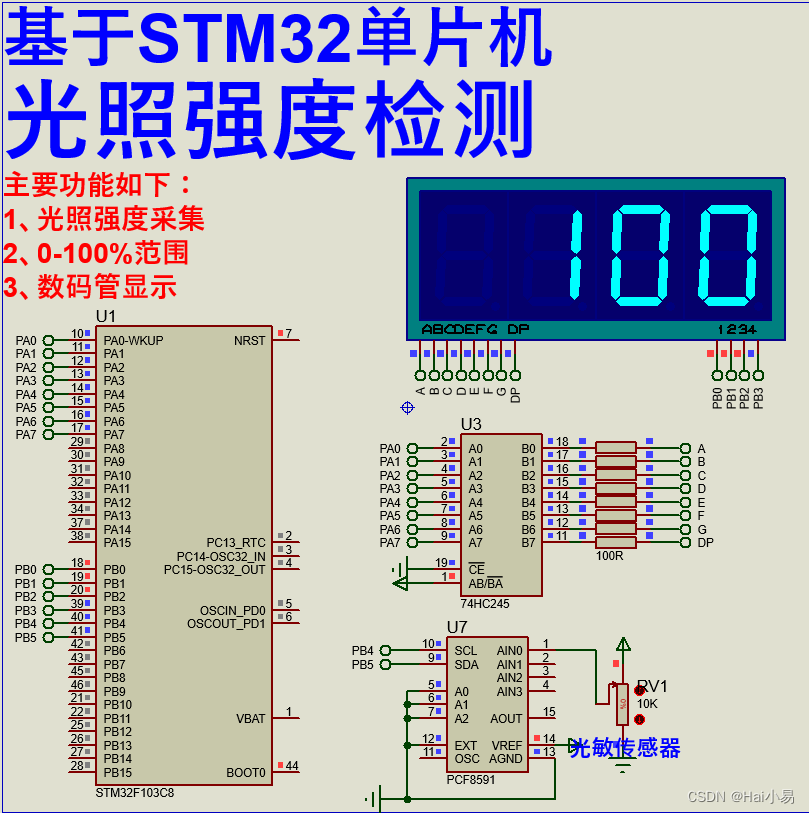

三、实验现象

B站演示视频：https://space.bilibili.com/444388619
