合新通信 || 射频开关Switch的概念、作用、参数及选型

1、射频开关Switch的概念

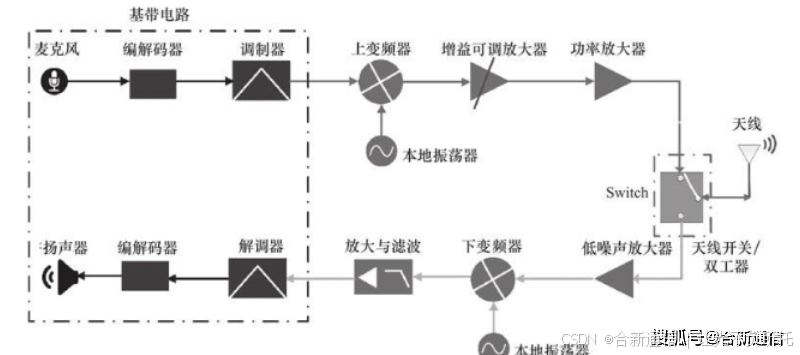

射频开关用于判断TX和RX何时接通到天线，或者判断不同的频段或系统何时接通。其主要功能是判断和选择。Switch开关，在射频电路中通常叫射频开关，用在天线端口的开关，又叫天线开关。射频开关是在射频电路中，用于切换射频通道的开关。天线开关，用于切换天线的开关（电路和哪一个天线接通）。

2、射频开关Switch的作用

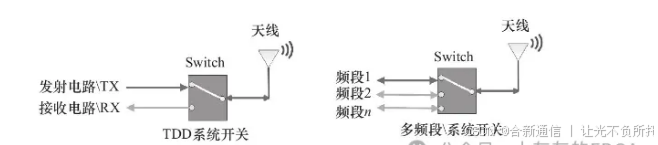

若电路或产品中有不同的无线系统或频段，射频开关的作用就是用来选择不同的无线系统或频段的。对于多个无线系统或频段的电路，只能选择一个无线系统或频段进行通信，不可能同时发射或接收两个无线系统或频段的信号，因为物理路径只有一个，所以必须用开关选择要发射或接收的信号。

对于同一个无线系统或频段来讲，射频开关的作用就是选择接收（RX）还是发射（TX），收发切换，前无线系统采用的是时分双工（Time Division Duplexer，TDD）方式。对于 TDD系统的同一个天线来说，在某个瞬间，要么是接收，要么是发射，只能选择一个动作。

3、射频开关Switch的参数

①通路数量
