【合新通信】雷达天线拉远RFoF解决方案

以下是针对雷达天线拉远RFoF（射频光纤传输）解决方案的专业解析，结合当前技术发展（截至和实际应用需求，从技术原理、核心优势、关键挑战及典型应用等方面展开：

一、技术原理与系统组成

1. RFoF基本架构
   • 电光转换：雷达射频信号（如X波段、Ka波段）通过高线性度激光器（如DFB激光器）调制到光载波上。
   • 光纤传输：采用单模光纤（SMF）或特种抗弯光纤，支持长达20km的无中继传输，损耗<0.4dB/km。
   • 光电还原：远端通过高速光电探测器（如APD或PIN-TIA）恢复射频信号，确保动态范围>100dB·Hz²/³。

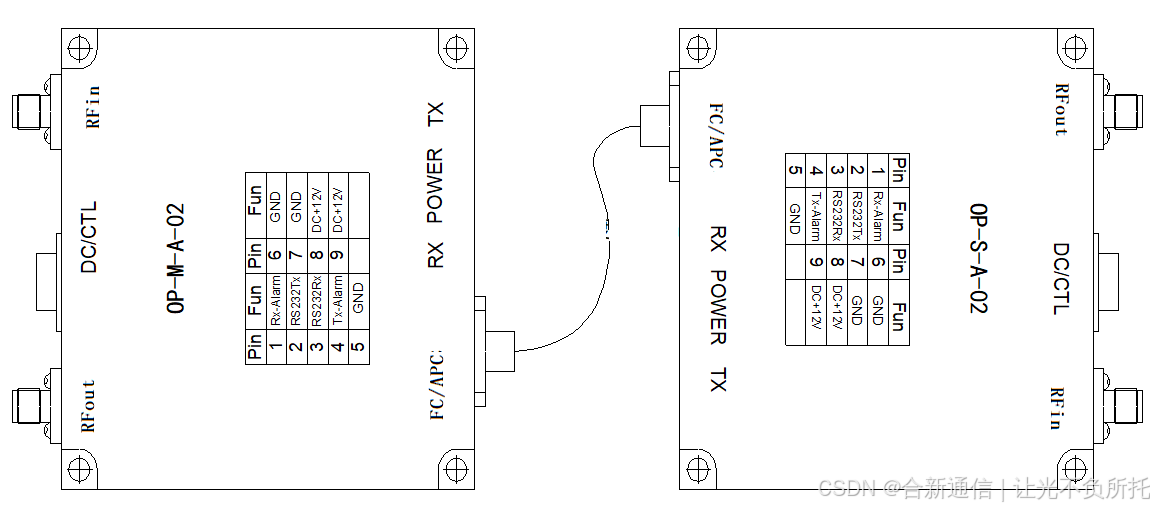

2. 核心组件
   • 光模块：支持DC-40GHz超宽带调制（如硅光集成芯片）。
   • 色散补偿：采用啁啾光纤光栅（CFBG）或数字预失真（DPD）技术，补偿长距离传输导致的信号畸变。

---

二、核心优势

1. 抗干扰与低损耗
   • 光纤免疫电磁干扰（EMI），尤其适合舰载雷达等高干扰环境，信噪比（SNR）提升20dB以上。
   • 相比同轴电缆，传输损耗降低90%（例如：18GHz信号在100m同轴电缆中损耗达30dB，而光纤仅0.04dB）。
2. 灵活部署与轻量化
   • 天线可拉远至数公里外（如防空雷达阵地分散部署），减轻塔顶重量（光纤重量仅为同轴电缆的1/10）。
   • 支持多天线共纤传输（通过波分复用WDM技术）。
3. 未来扩展性
   • 兼容相控阵雷达的T/R模块光纤直驱（如AESA雷达的数字化RFoF架构）。

---

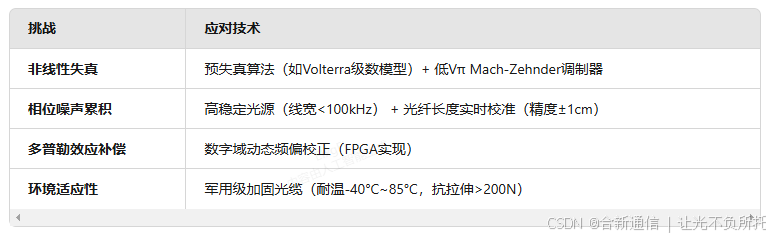

三、关键挑战与解决方案

四、典型应用场景

1. 军事雷达系统
   • 案例：美国AN/SPY-6雷达采用RFoF实现天线与处理单元分离，提升舰船隐身性。
   • 参数：C波段信号，传输距离5km，瞬时带宽500MHz，误差矢量幅度（EVM）<3%。
2. 5G毫米波回传
   • 基站AAU与DU间通过RFoF传输28GHz信号，替代传统CPRI协议。
3. 天文射电望远镜
   • 阵列天线信号拉远至中央处理站（如SKA望远镜），光纤延迟同步精度<1ps。

---

五、未来发展方向（2025-2030）

1. 光子集成技术
   • 基于InP或硅光平台的单片集成收发芯片（尺寸缩小至10mm×5mm）。
2. 智能运维
   • AI驱动的光纤链路健康预测（如OTDR数据实时分析）。
3. 太赫兹频段扩展
   • 开发超宽带光电器件（支持0.1-1THz），适用于6G通信与量子雷达。
