精打细算做好“节水账”，宏电“灌区哨兵”助力灌区量水监测

节水优先，量水而行。量水监测是高标准农田生产灌溉水资源监测的重要部分，用于解决大面积农业灌溉条件下节点多、距离长、灌区水情自动在线监测的难题，有效实现灌区水资源统一管理、优化配置，提高灌溉效率。

根据灌区所在地域和规模、渠道特点以及水量调配、用水管理的要求，在主要取（引）水口、配水口、分水口、排（退）水口、用水管理分界点等用水计量断面设置水位监测站、流量监测站、视频监控站，由宏电“灌区哨兵”对水位、流量、视频图像等信息进行采集、传输，用户通过平台可视化监控用水量，实现灌区水情的智能化监测。

应用方案

1、水位监测

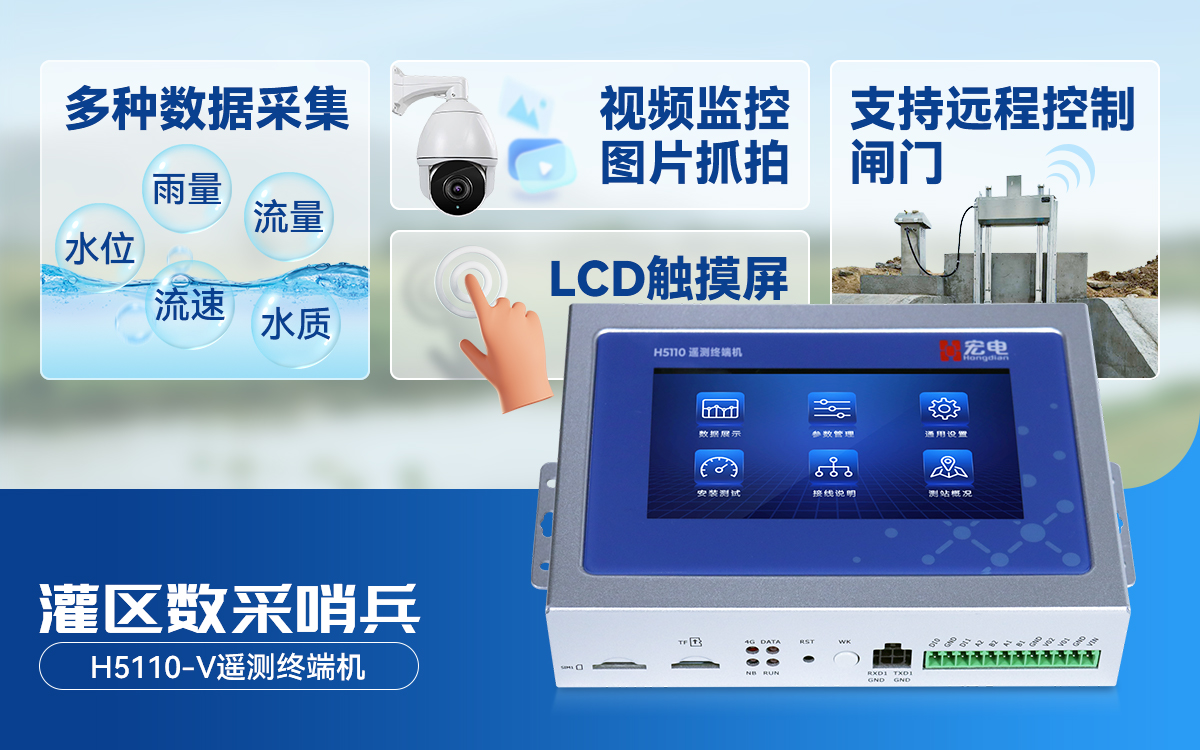

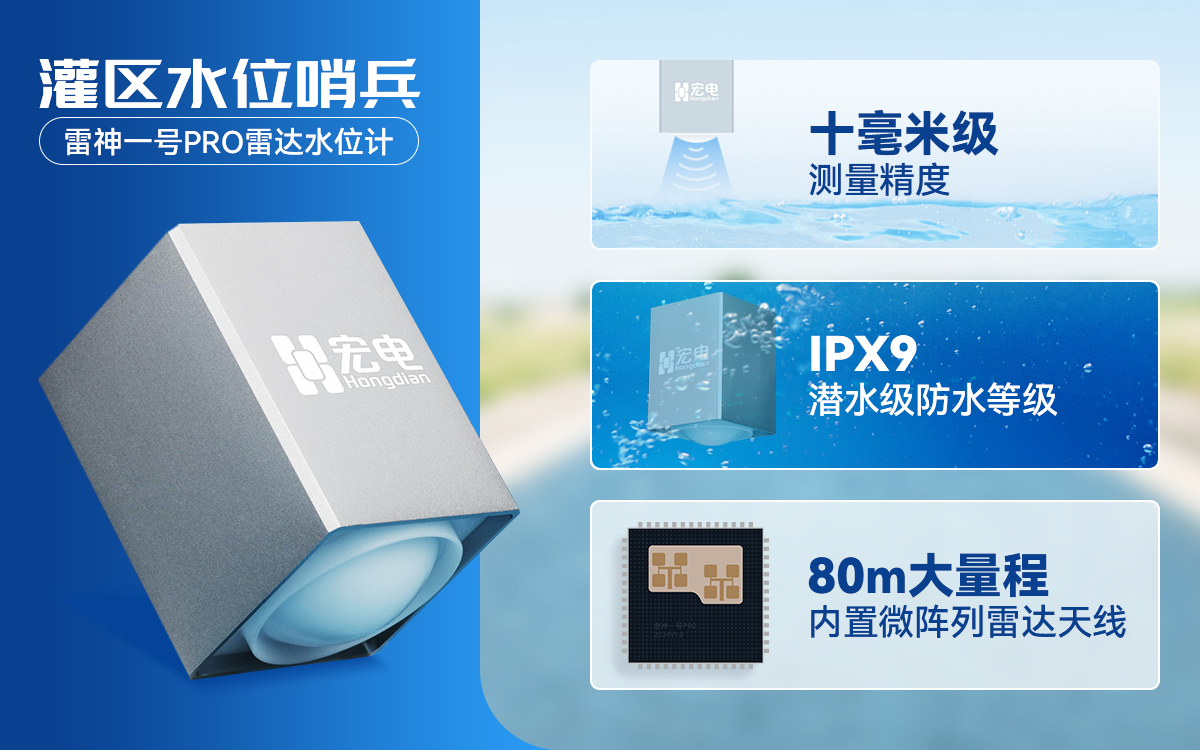

水位监测站主要由宏电“灌区水位哨兵”“雷神一号Pro”雷达水位计、“灌区数采哨兵”H5110-V遥测终端机、立杆和太阳能供电系统组成。“雷神一号Pro”雷达水位计采集水位数据，H5110-V遥测终端机将采集数据通过4G/5G无线网络传输到灌区信息化管控平台，平台可查看监测点的水位变化趋势。

2、流量监测

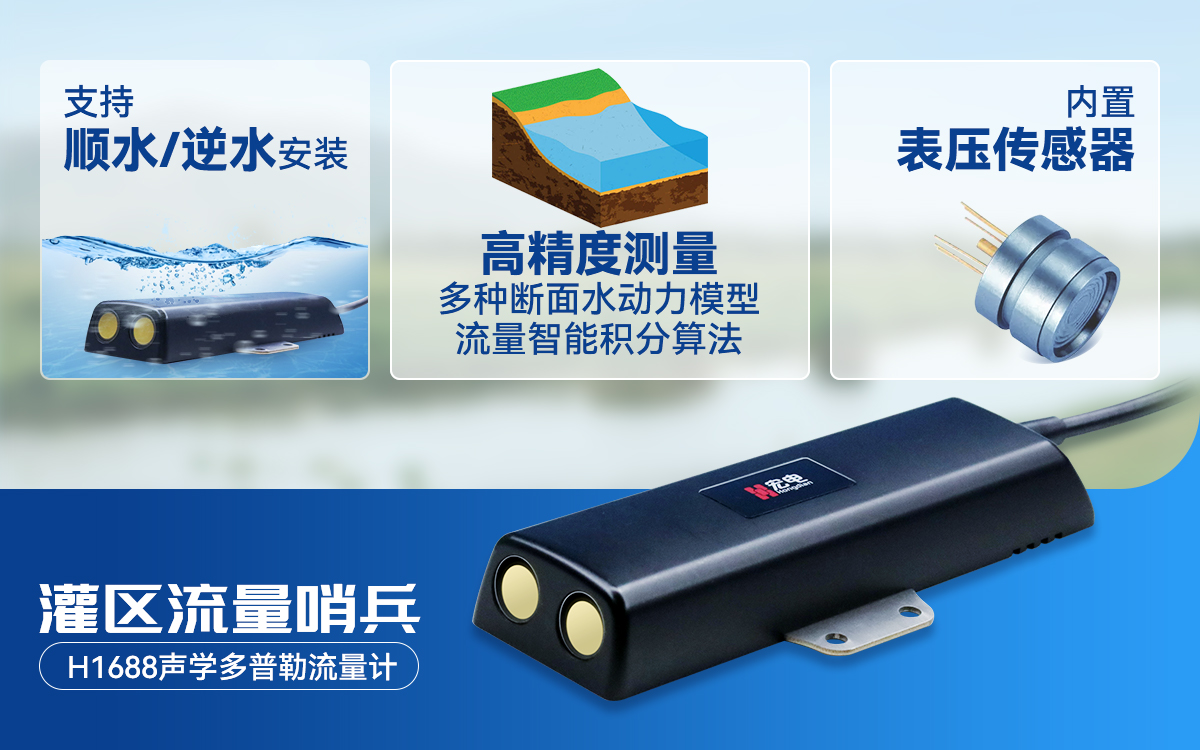

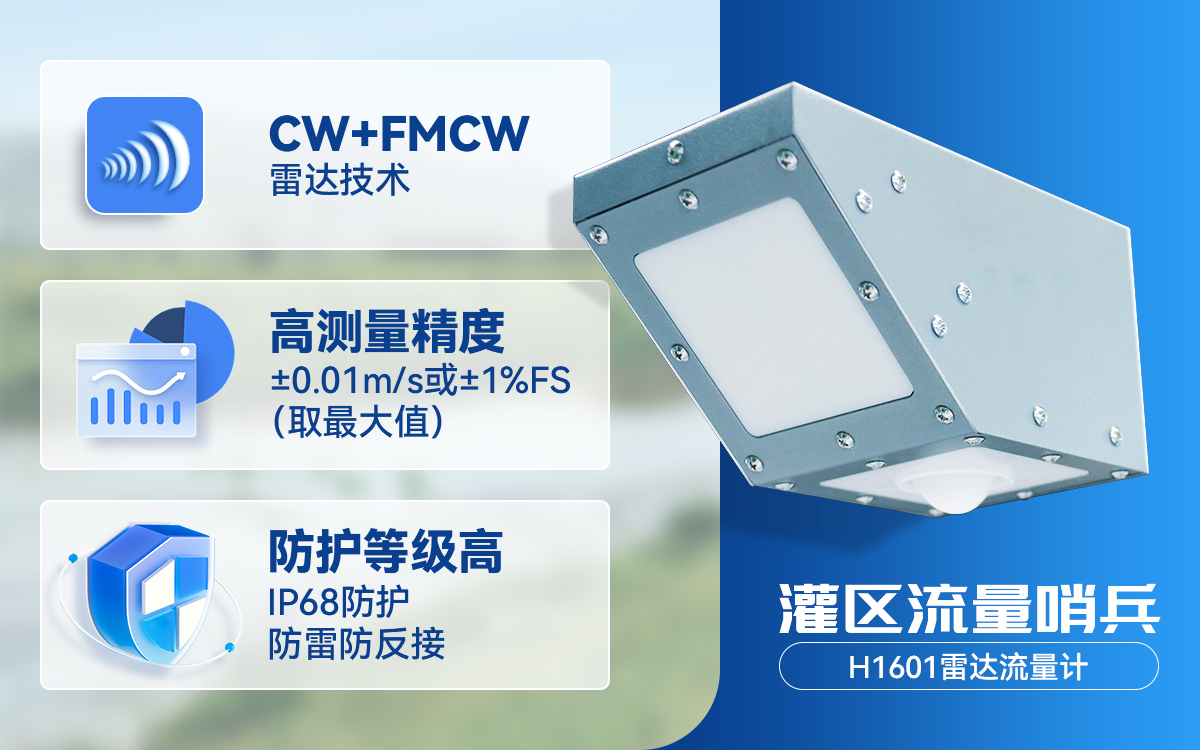

流量监测站由宏电“灌区流量哨兵”H1601雷达流量计或H1688声学多普勒流量计、“灌区数采哨兵”H5110-V遥测终端机、立杆和太阳能供电系统组成。由太阳能供电系统为流量监测站提供电源，H1601雷达流量计或H1688声学多普勒流量计测量灌渠中的水位、流速、流量数据，H5110-V遥测终端机将数据通过无线网络传输至灌区信息化管控平台，实现无人值守在线监测。

3、视频监控

在重要渠段布设视频监控站，将现场的实时图像和视频等信息准确、清晰、快速地传送到灌区信息化管控平台。管理中心远程查看现场监控画面观测灌渠的水面变化，可根据被监控现场发生的情况做出相应的反应和处理，有效管理水利设施的运行状况及其周边现场情况。

4、平台远程监控

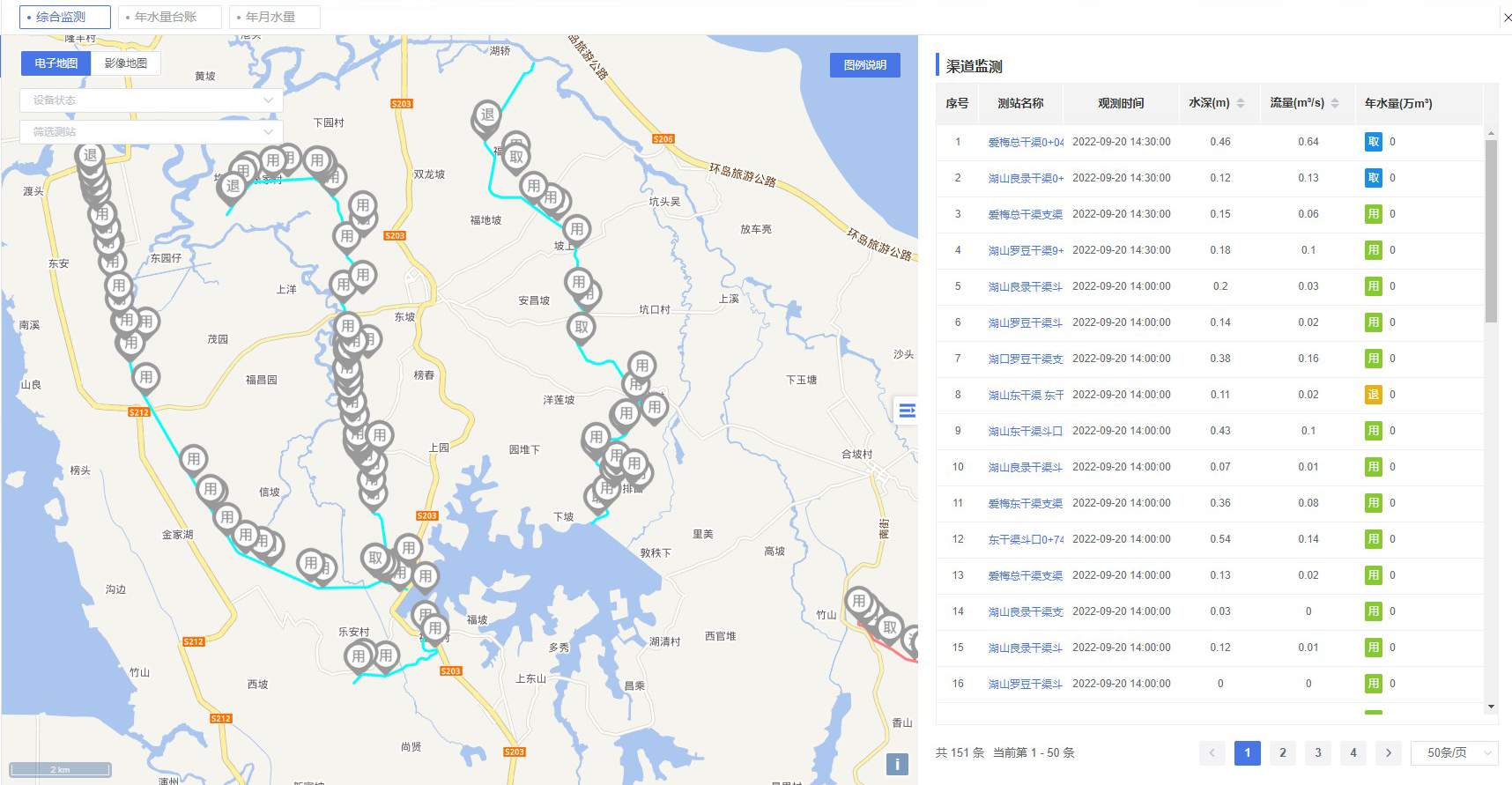

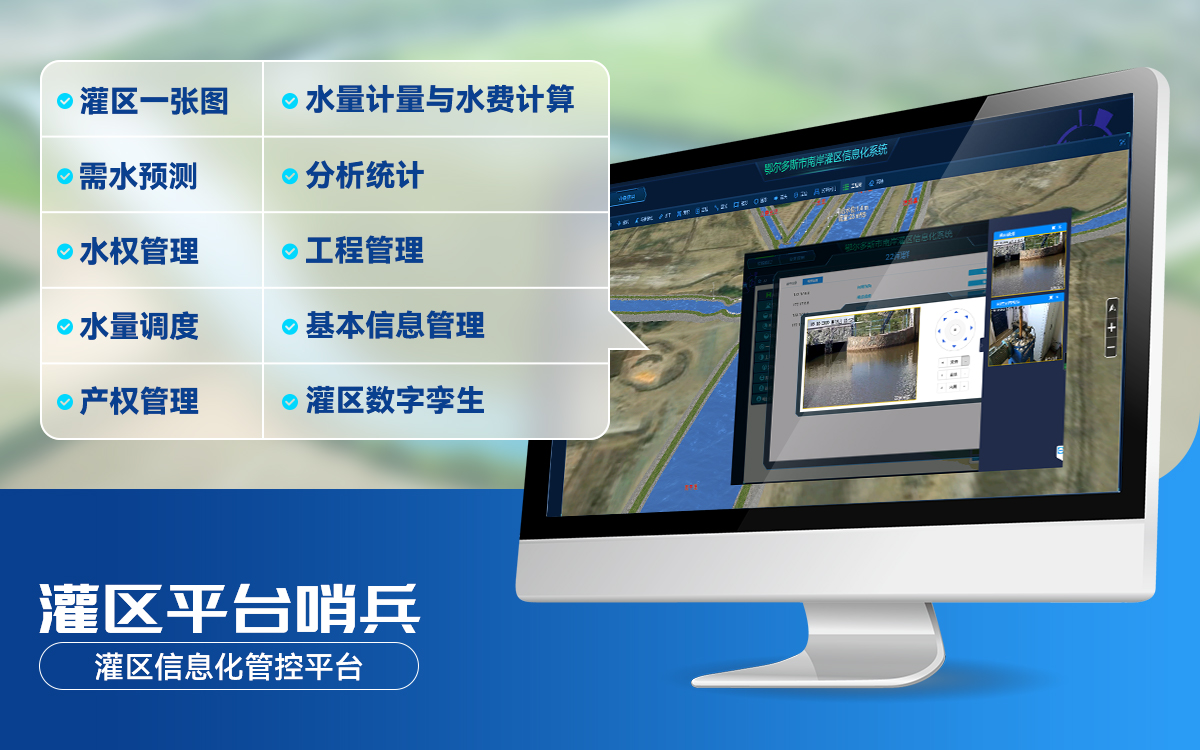

监测站监测到的数据定时上传至宏电灌区信息化管控平台，通过综合监测、整合、分析灌区的各项水情信息，为灌区管理单位提供准确、及时的数据查询、统计分析，实现灌溉水量精准控制、配水方案动态调整，全面助力灌区信息化建设。

方案特点

1、建设和运维成本低

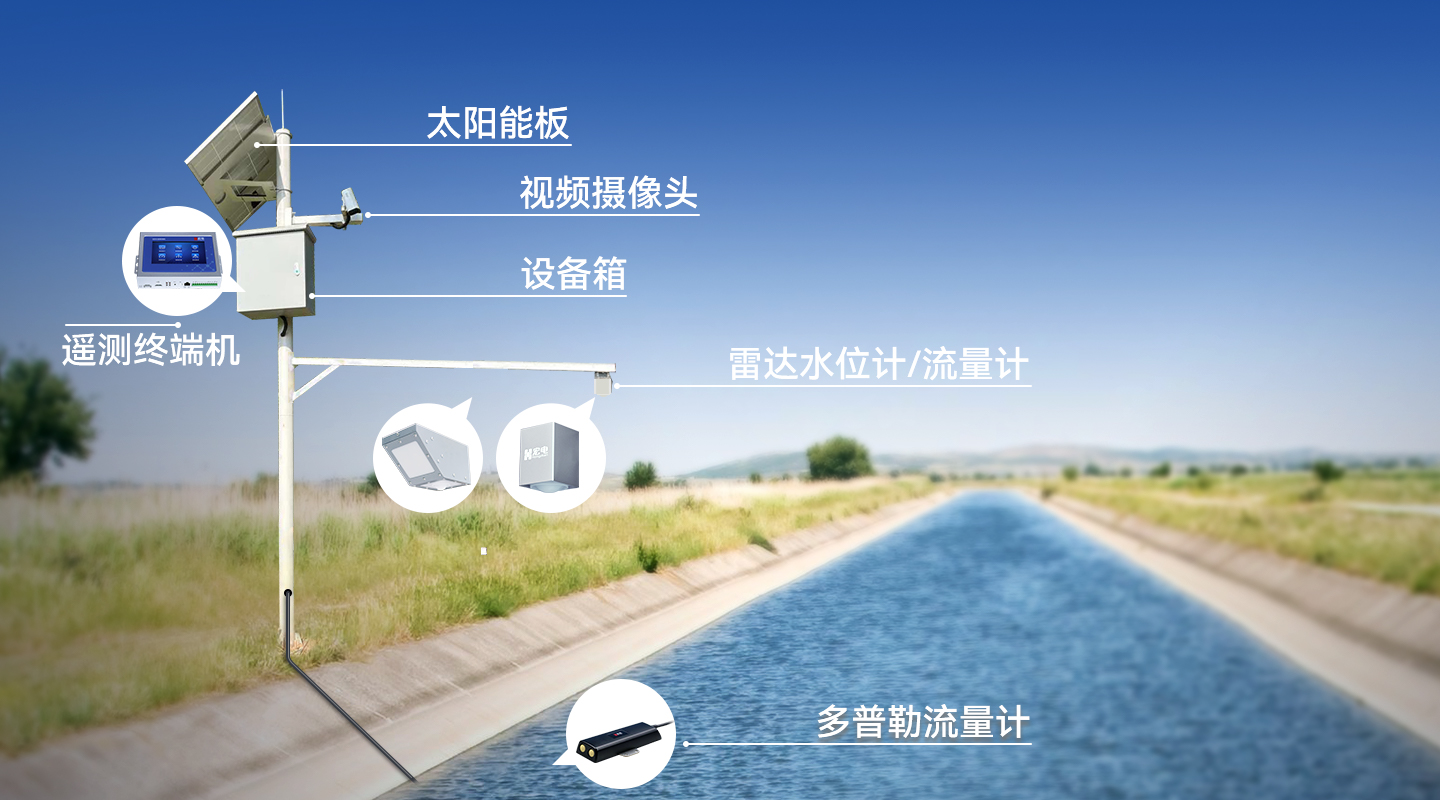

监测站采用立杆式部署，土建量小，安装便捷。H1601雷达流量计和“雷神一号Pro”雷达水位计采用非接触式测量，避免了传统产品可能存在的机械磨损问题，减少设备维护和更换的频率，降低运维成本。

2、设备调试配置便捷

支持蓝牙连APP配置调试，可完全脱离电脑操作，现场人员只需用手机打开APP，连接上蓝牙即可对设备进行配置调试。

3、全天候稳定工作

H1601雷达流量计和“雷神一号Pro”雷达水位计分别达到IP68和IPX9防护等级，防雷设计，受温度梯度、压力、空气密度、风或其他气象环境条件以及污水腐蚀、泥沙等影响小，保证设备在项目现场长期稳定运行。

核心产品

方案应用效果

宏电“灌区哨兵”实现对灌区引水、输水、配水、分水点和分界点全过程的水位、流量自动监测，并对现场进行视频、图像监控，为制定合理的水资源配置和调度方案提供科学依据，实现灌区水资源高效管理和节水灌溉。
