HMI实时显示网络摄像机监控画面——以海康威视网络摄像机为例

随着IOT技术的快速发展，网络摄像机快速应用于工业领域，结合其他智能设备建立一个智能系统，提高用户与机器设备之间的交互体验，帮助企业优化人员配置。

作为重要的可视化设备，HMI不仅可以采集现场设备数据，而且可以实现数据可视化。如果HMI与网络摄像机配合使用，则可以最大程度地简化用户和设备之间的交互。以海康威视网络摄像机为例，今天小编详细地给大家介绍虹科物联网HMI如何实时显示网络摄像机的监控画面。

1. 效果展示

如下是虹科eX707G HMI通过RTSP协议实时显示海康威视网络摄像机（DS-2PT1C20IW-D3）的监控画面。

2.参数配置

优秀的用户体验是衡量设备的关键因素之一，虹科HMI配套组态软件JMobile Studio简单易上手，拖拽式页面组态快速、高效地帮助用户完成网络摄像机参数配置。

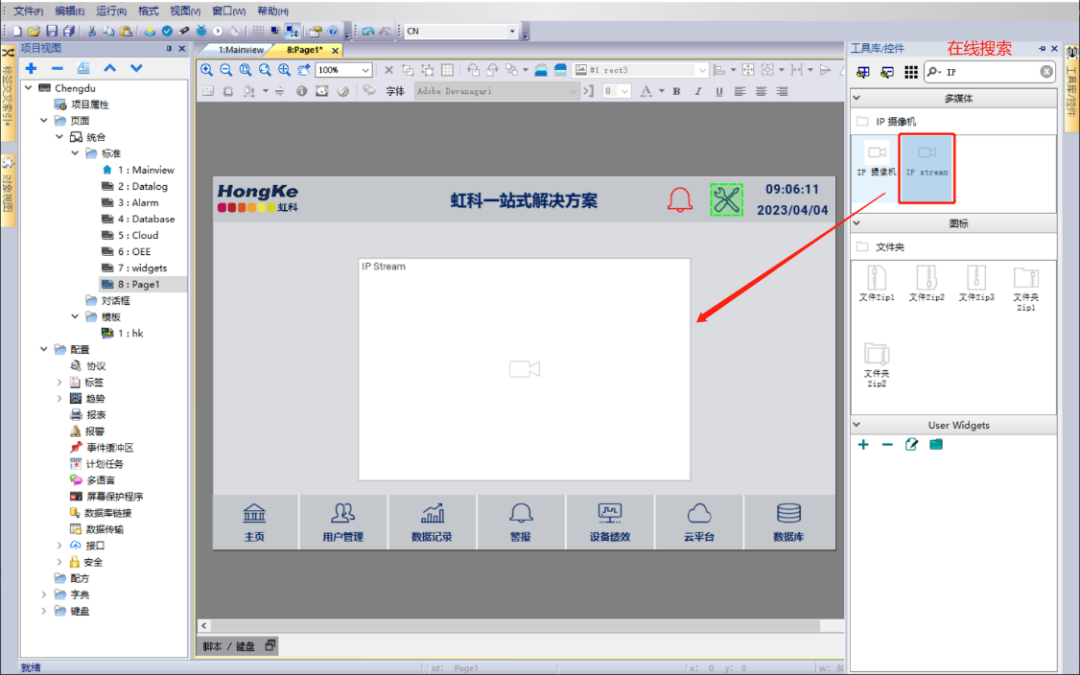

（1）打开JMobile Studio组态软件，在控件库中搜索IP Stream控件，并拖拽到页面中，用户可以根据需求调整控件大小。

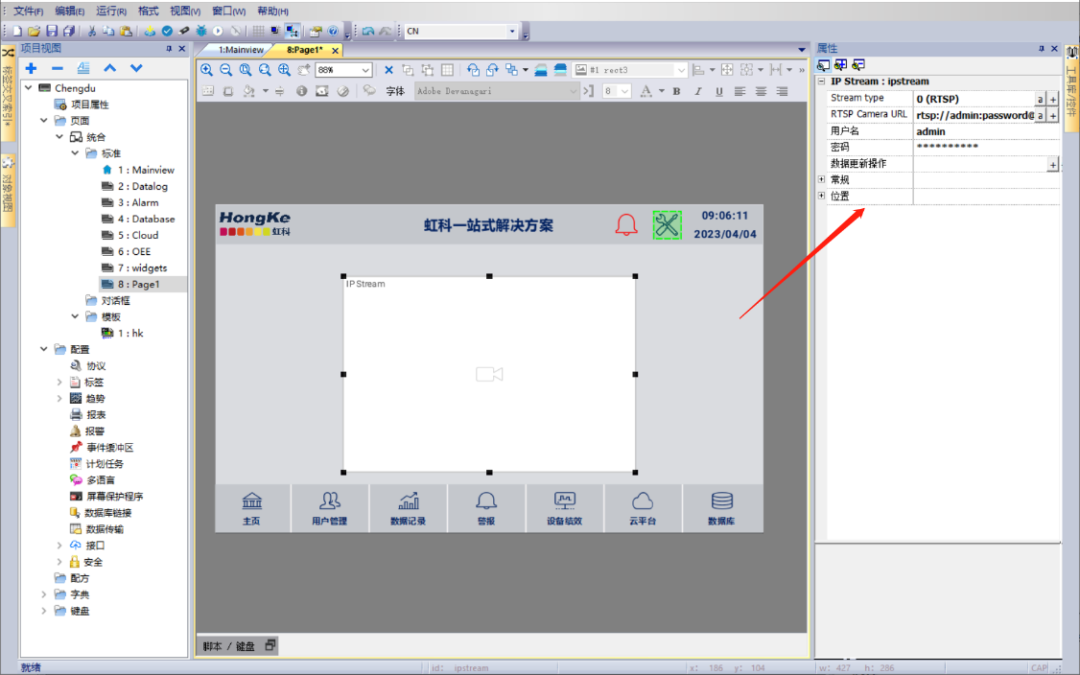

（2）选择协议类型（以RTSP为例），配置摄像机URL、账户名和密码等参数。

①海康威视摄像机RTSP URL组成规则和说明：

rtsp://[username]:[password]@[ip]:[port]/[codectype]/[channel]/[subtype]/av_stream，其中

username：用户名

password：密码

ip：网络摄像机的ip地址

port：端口号，默认554

codectype：视频编码，分为h264/h265/mjpeg

channel：通道号

subtype：码流类型，主码流是main，子码流是sub

②参考示例：

主码流：

rtsp://admin:password123@192.168.0.100:554/h265/ch1/main/av_stream

子码流：

rtsp://admin:password123@192.168.0.100:554/h264/ch1/sub/av_stream

③其他品牌网络摄像机的RTSP URL，请百度搜索“xxx网络摄像机RTSP URL”。

（3）完成IP Stream控件的参数配置，将项目下载到HMI设备中即可实时显示网络摄像机的监控画面。

3. 总结

通过IP Stream控件，虹科物联网HMI可以实时显示海康威视网络摄像机的监控画面，简化用户和机器设备的交互，提高人员工作效率，降低企业生产成本。



---
