本文介绍了如何使用51单片机配合HS0038B红外接收头来读取并解析遵循NEC协议的遥控器按键码。通过配置单片机外部中断为下降沿触发，结合定时器计时，获取高低电平时间，从而解码出按键码。文中还提供了一个头文件示例，包含初始化、获取高电平和低电平时间的函数以及中断服务程序。

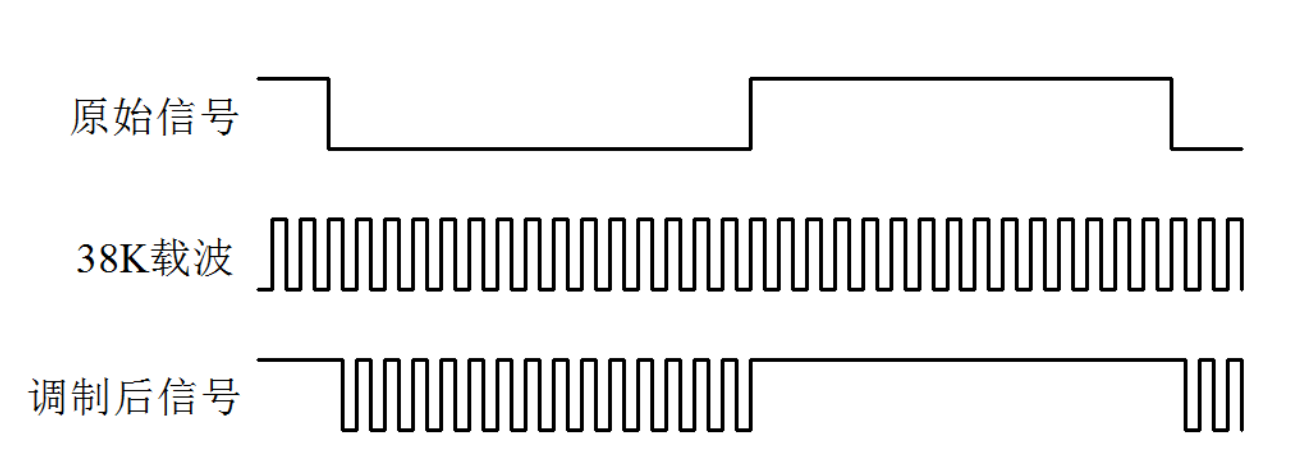

各种红外遥控器产生的红外信号都是使用NEC协议，将自己的信号波加载到38KHZ的载波上发送出去的，而HS0038B自己具有解码功能，所以单片机从HS0038B所读取到的信号是解码后的信号，也就是按键码对应NEC协议里的高低电平。
NEC协议中，数据传输的格式为：引导码、用户码、用户码（或其反码）、按键码、按键码反码，最后一个停止位。
引导码为9ms载波加上4.5ms的空闲。数据“1”为560us的载波加上560us的空闲。数据“0”为560us的载波加上1.68ms的空闲。
配置51单片机的外部中断为下降沿触发，再通过定时器计时，可以得到每次收到的高低电平的时间，再对应得出相应的按键码即可。
写成头文件的形式
ifndef _INFRARED_H_
#define _INFRARED_H_
#include<reg52.h>
#include "infrared.h"
sbit ir_inp
