轻量级分组加密算法CRAFT

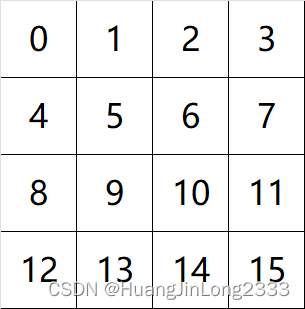

CRAFT算法为基于SPN结构设计的轻量级可调分组密码算法。算法分组大小为64位，密钥长度为128bit，迭代轮数为32轮。每轮轮函数F由列混淆(MixColumn)、轮常数加(AddConstants)、轮密钥加(AddTweakey)、单元置换(PermuteCells)和S盒替换(SubCells)共5部分组成。分组状态表示为16个比特块的形式，每个比特块为半字节(4-bit)。

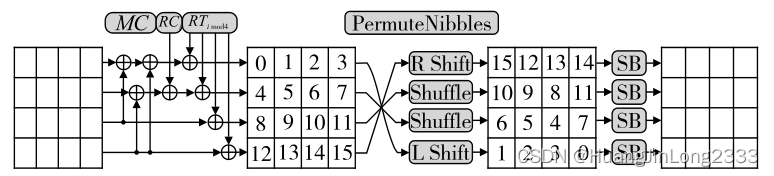

CRAFT算法单轮加密过程

（1）列混淆层

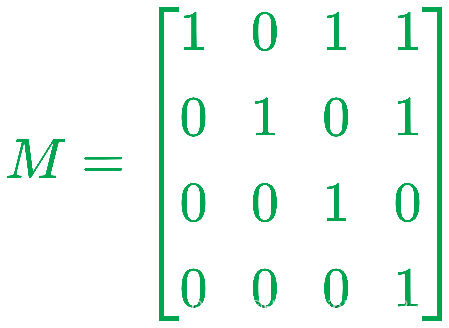

内部状态的每一列都乘以下面的二进制矩阵Ｍ。

（2）轮常数加

将状态矩阵异或一个轮常数。

RC3[32]={0x1,0x4,0x2,0x5,0x6,0x7,0x3,0x1,0x4,0x2,0x5,0x6,0x7,0x3,0x1,0x4,0x2,0x5,0x6,0x7,0x3,0x1,0x4,0x2,0x5,0x6,0x7,0x3,0x1,0x4,0x2,0x5}。

RC4[32]={0x1,0x8,0x4,0x2,0x9,0xc,0x6,0xb,0x5,0xa,0xd,0xe,0xf,0x7,0x3,0x1,0x8,0x4,0x2,0x9,0xc,0x6,0xb,0x5,0xa,0xd,0xe,0xf,0x7,0x3,0x1,0x8}。

（3）轮密钥加

将64位的中间状态与64位的轮密钥逐比特异或。

中间状态为S0…S15（16半字节），轮密钥为RK0…RK15（16半字节），则输出为Bi=Si+RKi（0≤i≤15）。

（4）单元置换

将置换P应用于中间状态进行重新排列。

P=(15，12，13，14，10，9，8，11，6，5，4，7，1，2，3，0)

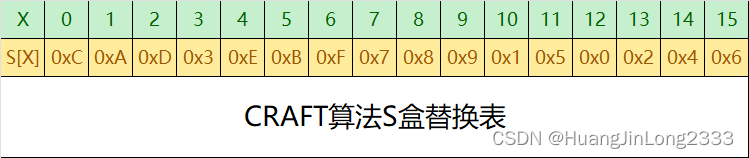

（5）S盒替换

把（4）中输出的64位中间状态划分为16个4-bit的U0…U15，然后U0…U15依次进入16个相同的4X4S盒(S)，输出为V0…V15，Vi=S(Ui)（0≤i≤15）。

轮密钥生成算法

128bit主密钥被分成两个64bit密钥K0和K1。从K0、K1和相关的调柄值T派生出四个64bit密钥TK0、TK1、TK2和TK3，最终生成轮密钥TKi。

TK0=K0⊕T

TK1=K1⊕T

TK2=K0⊕Q(T)

TK3=K1⊕Q(T)

TKi=TKimod4（0≤i≤31）

Q(T)是应用在调柄值T的半字节上的置换，Q=(12，10，15，5，14，8，9，2，11，3，7，4，6，0，1，13)。

Tweak[16]={0x5,0x4,0xc,0xd,0x9,0x4,0xf,0xf,0xd,0x0,0x6,0x7,0x0,0xa,0x5,0x8}。
