哈喽大家好，欢迎来到虚拟化时代君（XNHCYL），收不到通知请将我点击星标！

“   大家好，我是虚拟化时代君，一位潜心于互联网的技术宅男。这里每天为你分享各种你感兴趣的技术、教程、软件、资源、福利…（每天更新不间断，福利不见不散）


引言

最近在做跨海的项目，全球多个地方机房需要互联，网络也需要互通，考虑搞个NSX做个组网。本章节主要讨论下如何安装NSX（实验版本较早，勿喷！）

第一章、什么是NSX

1. VMware NSX 简介

VMware NSX（Network Virtualization Platform）是一个基于软件定义网络（SDN）理念构建的平台，旨在虚拟化整个网络，使其与物理网络基础设施解耦。NSX 提供了一套全面的网络和安全功能，包括虚拟交换机、路由器、防火墙、负载均衡器等，所有这些功能都通过软件进行管理和配置。

主要特点：

  • 网络虚拟化：将传统网络功能虚拟化，创建逻辑网络与物理网络分离。

  • 安全性：通过微分段和分布式防火墙等技术增强网络安全。

  • 自动化和可编程性：支持 API 自动化，实现网络的快速部署和管理。

  • 多租户支持：适用于数据中心和多租户云环境，提供隔离和安全性。

2. VMware NSX 的主要组件

VMware NSX 由多个关键组件组成，每个组件负责不同的网络和安全功能：

2.1 NSX Manager

  • 功能：集中管理组件，提供图形用户界面和 API，用于配置和管理 NSX 平台。

  • 特点：基于 VMware vCenter 的插件，集成于现有的 VMware 管理环境中。

2.2 NSX Controller

  • 功能：管理虚拟网络的控制平面，处理网络拓扑和分布式应用的数据路径。

  • 特点：高可用性和分布式架构，确保网络的稳定性和性能。

2.3 NSX Edge

  • 功能：提供高级网络服务，如路由、负载均衡、VPN 和防火墙。

  • 特点：可扩展的边缘服务设计，支持高性能网络需求。

2.4 NSX Distributed Firewall (分布式防火墙)

  • 功能：在虚拟机级别实施微分段安全策略，提供细粒度的流量控制。

  • 特点：内嵌于虚拟交换机，与虚拟机紧密集成，无需物理设备干预。

2.5 NSX Logical Switch (逻辑交换机)

  • 功能：创建逻辑网络，以支持虚拟机和容器的网络连接。

  • 特点：支持跨多个物理服务器的虚拟网络，提供灵活的网络拓扑。

2.6 NSX Logical Router (逻辑路由器)

  • 功能：实现分布式路由和集中路由，支持逻辑子网之间的通信。

  • 特点：高效的路由性能，无需依赖物理路由器。

3. VMware NSX 的主要功能

3.1 网络虚拟化

NSX 将传统网络设备（如交换机、路由器、防火墙）虚拟化为软件组件，创建与物理网络基础设施无关的逻辑网络。这种虚拟化使得网络配置更加灵活，能够快速响应业务需求的变化。

3.2 微分段

通过在每台虚拟机级别实施安全策略，NSX 实现了微分段。这种细粒度的安全控制能够有效隔离不同应用、租户或部门的流量，减少潜在的安全威胁。

3.3 分布式防火墙

NSX 的分布式防火墙功能允许在 ESXi 主机级别对流量进行过滤和控制，无需依赖集中式防火墙设备。这提高了网络安全性和性能，简化了防火墙管理。

3.4 自动化和可编程性

NSX 提供丰富的 API 接口，支持与自动化工具（如 Terraform、Ansible）集成，实现网络和安全策略的自动配置和管理。这大大提高了运营效率，减少了人为错误。

3.5 多租户支持

NSX 支持多租户环境，提供网络和安全隔离，确保不同租户之间的流量和数据安全。这对于公共云提供商和大型企业数据中心尤为重要。

3.6 服务链

NSX 支持服务链功能，允许将多个网络服务（如负载均衡、防火墙、入侵检测）串联起来，为流量提供一站式的网络服务。

第二章、环境准备

  • VMware Esxi 8.0U3c

  • VMware vCenter 8.0U3d

  • VMware NSX 3.1

第三章、操作步骤

自行下载VMware nsx-unified-appliance-3.0.1.1.0.16556500.ova

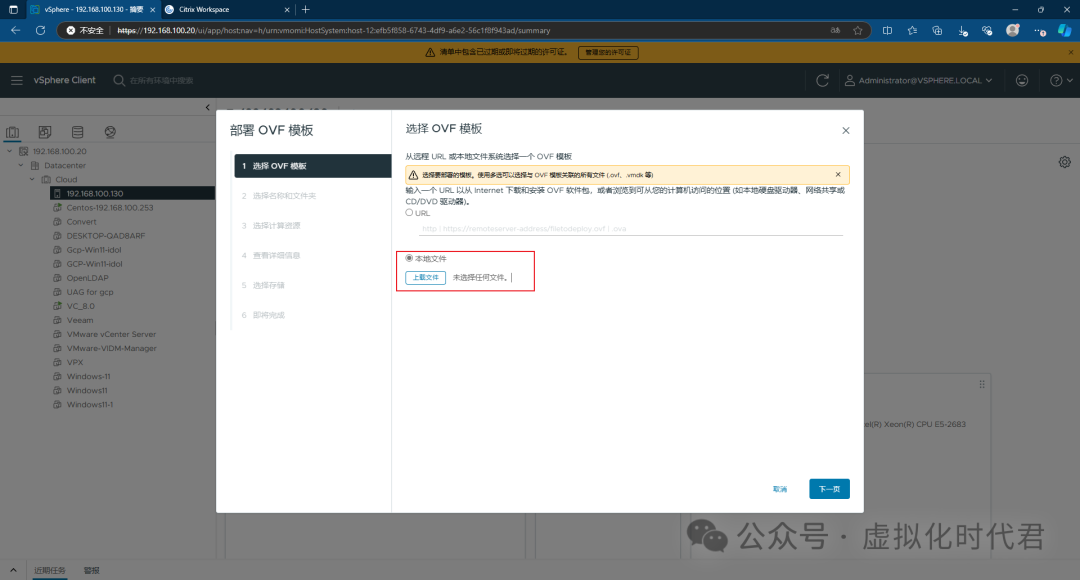

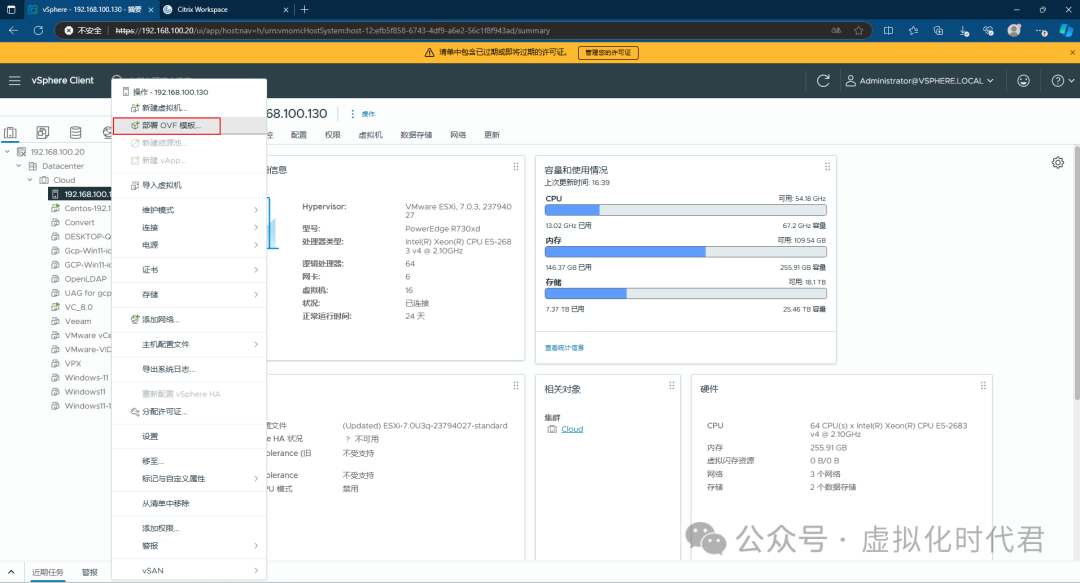

1、打开vCenter，ovf部署虚拟机，上传已下载的nsx的ova，如图所示。


2、上传镜像


3、下一步

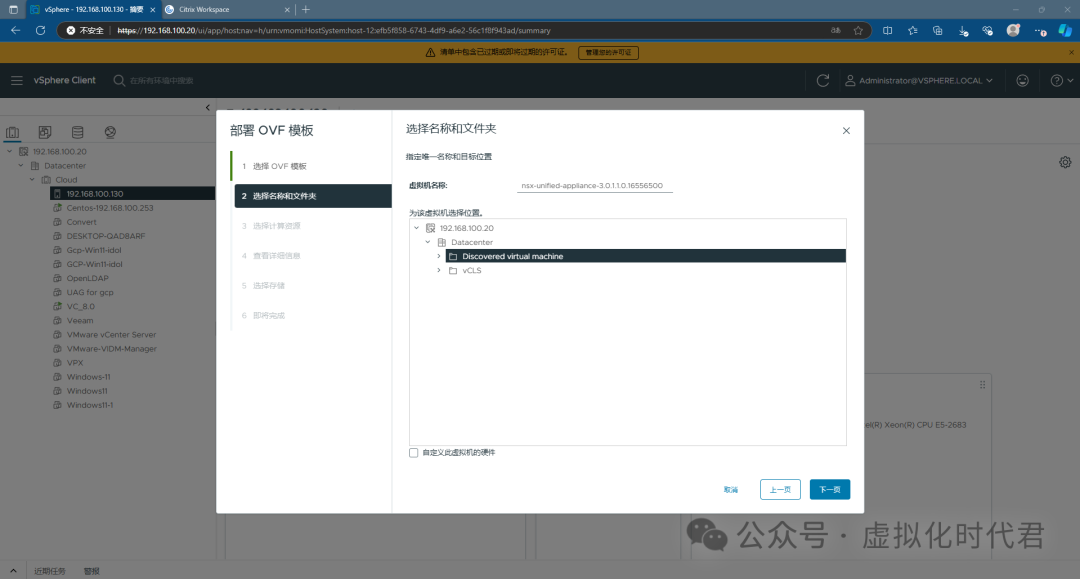

4、选择位置，虚拟机取名

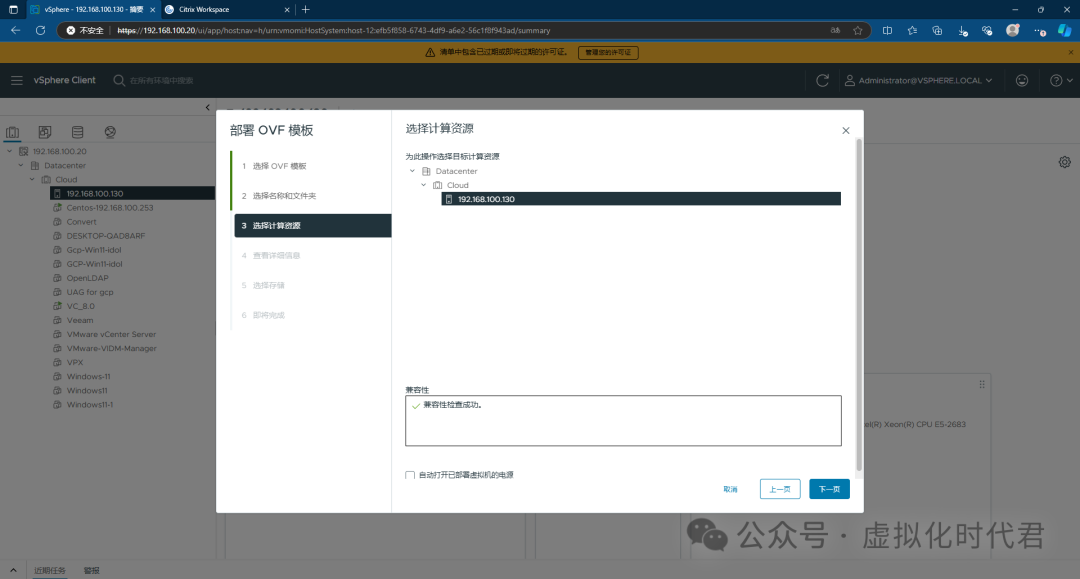

5、虚拟机存放位置


6、确认配置

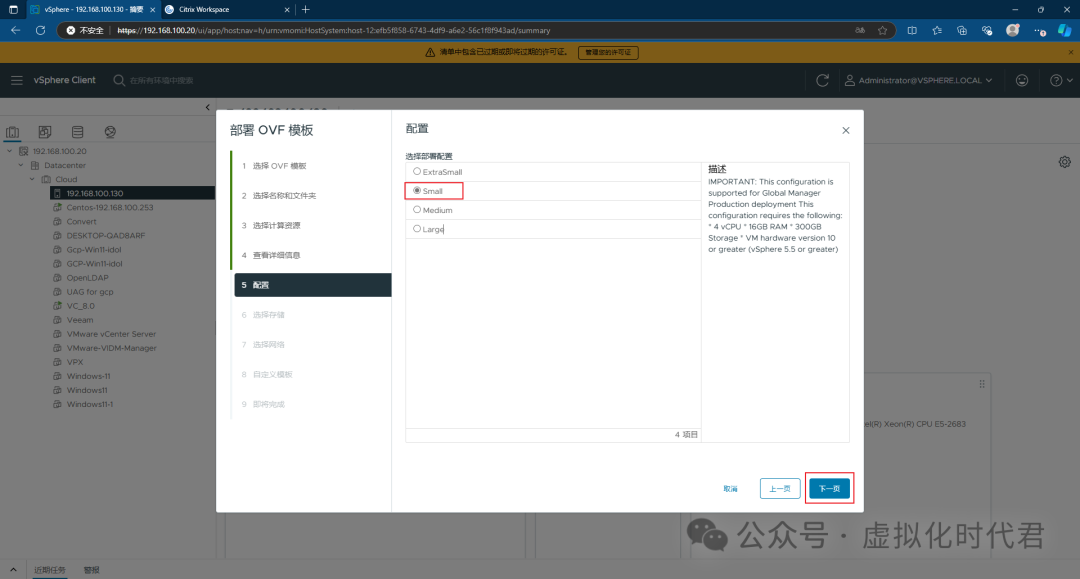

7、测试环境选择最小化部署

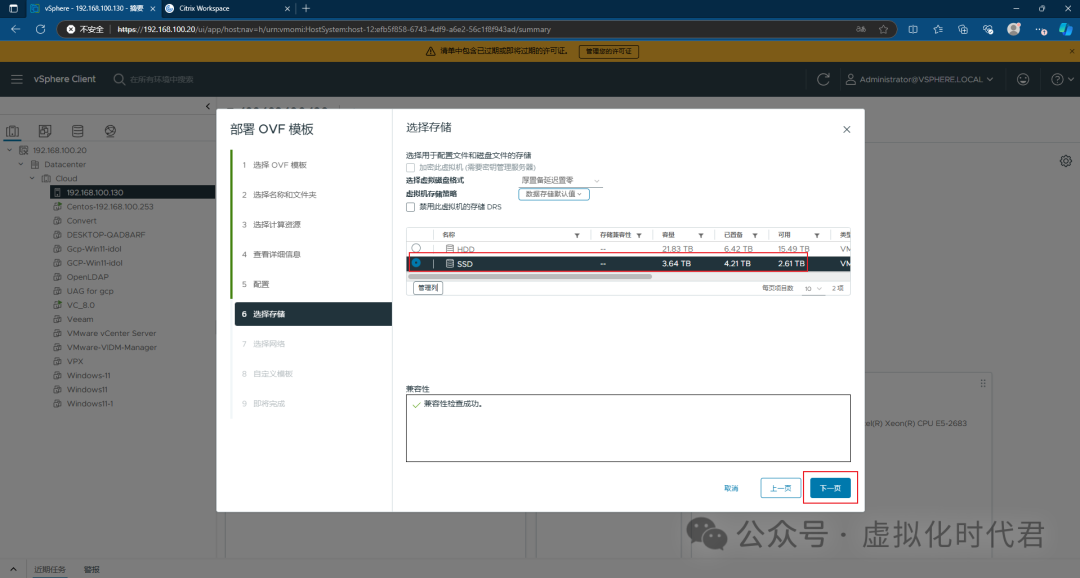

8、选择NSX存放的存储


9、选择NSX放置的网络

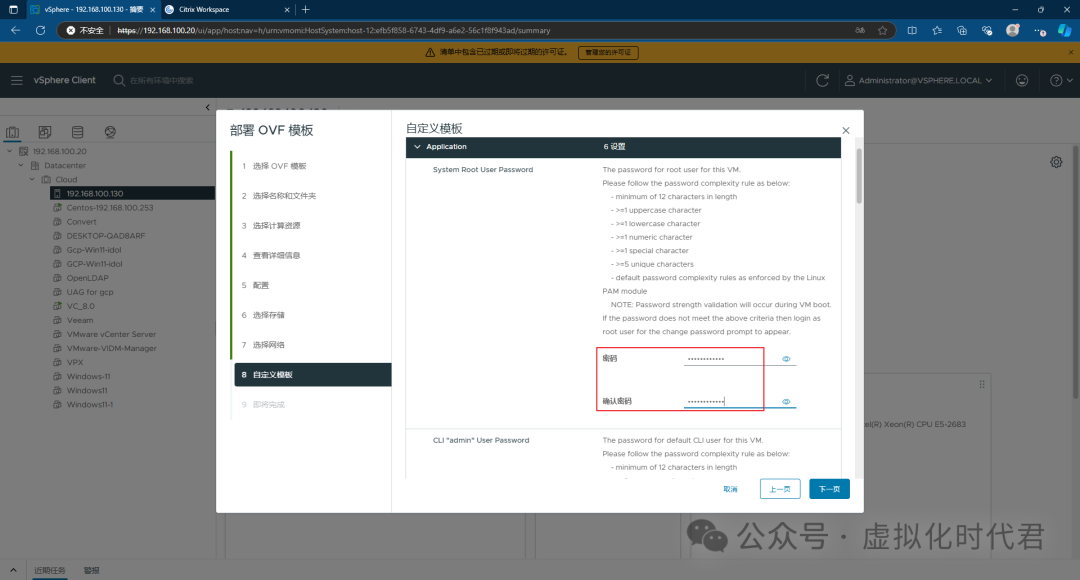

10、输入系统的root密码

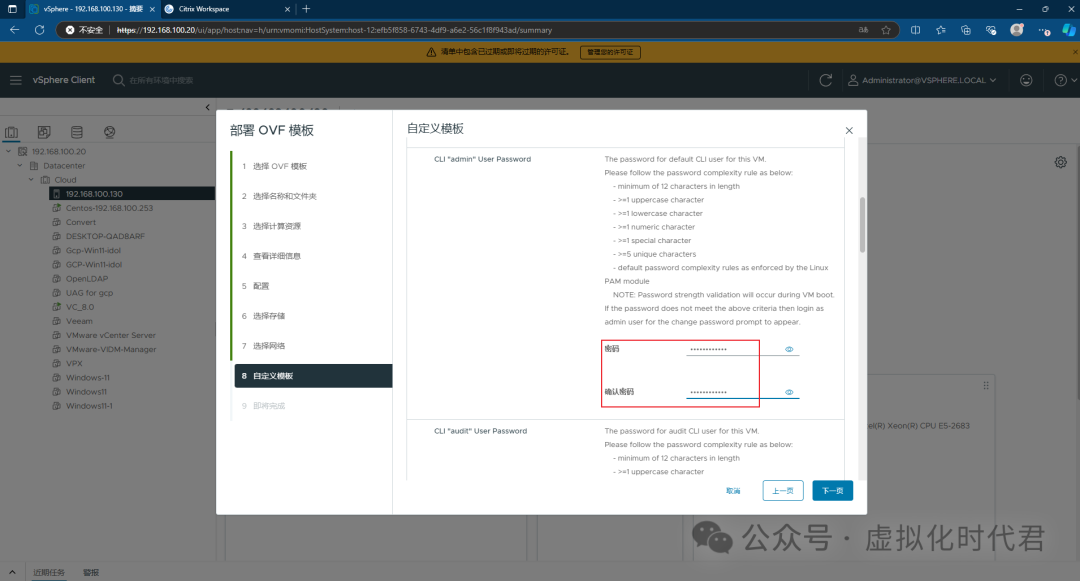

11、输入cli的admin密码

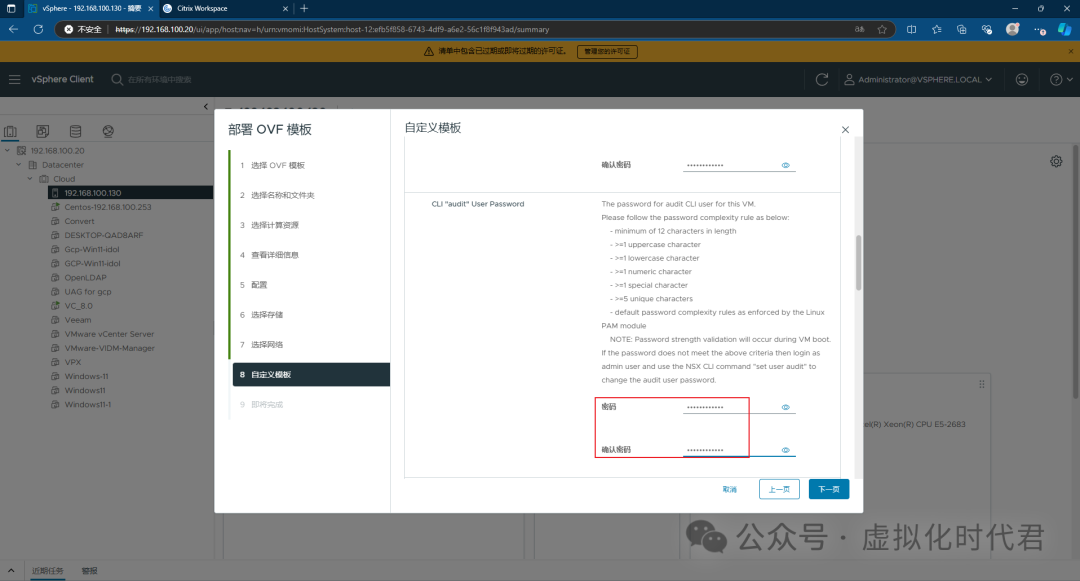

12、输入默认的audit密码，详细的介绍参考：管理本地用户的密码或名称（仅 NSX-T Data Center 3.1）

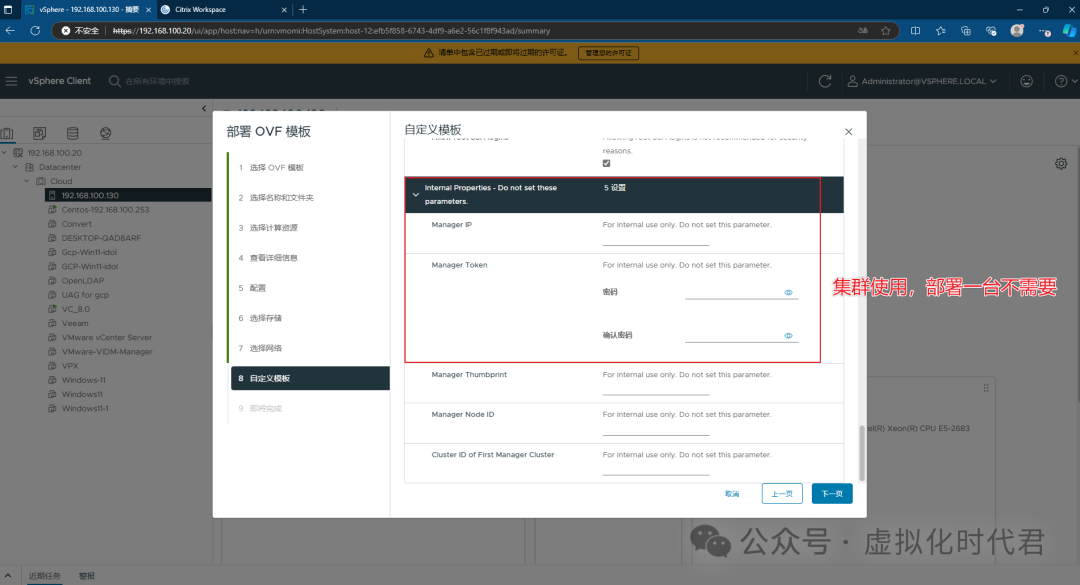

13、输入optional parameters密码


14、输入nsx manage的ip 网关和掩码等等信息

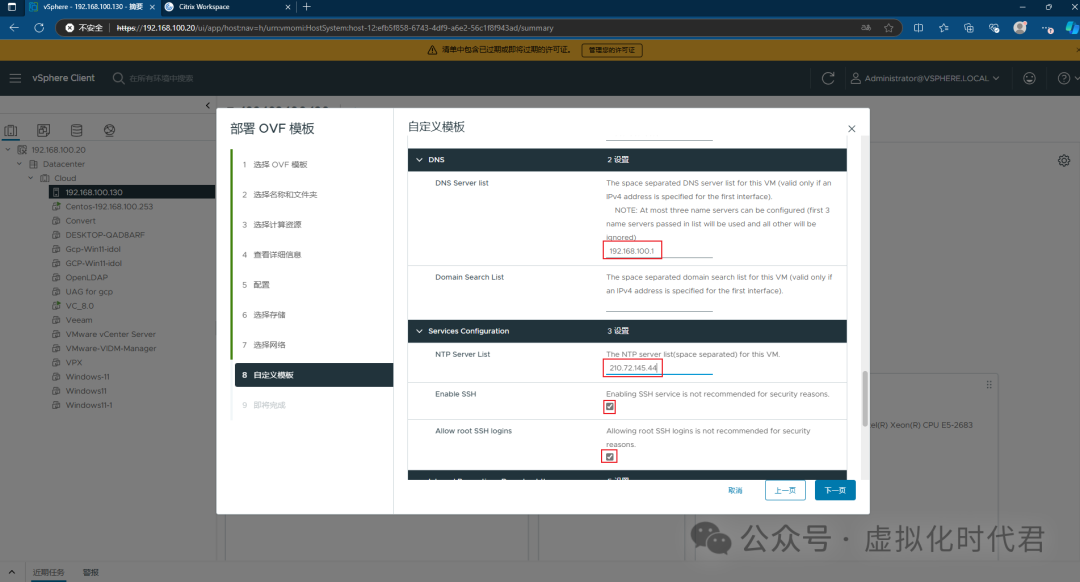

15、输入DNS


16、输入NTP，一定要，时间要同步否则会出问题。默认开启ssh

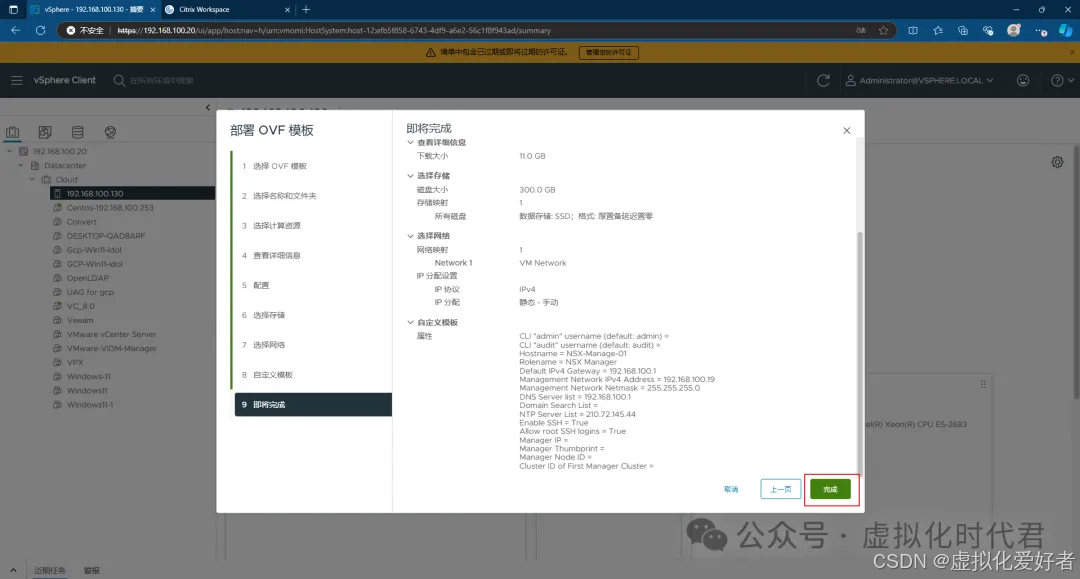

17、确认配置

18、导入中

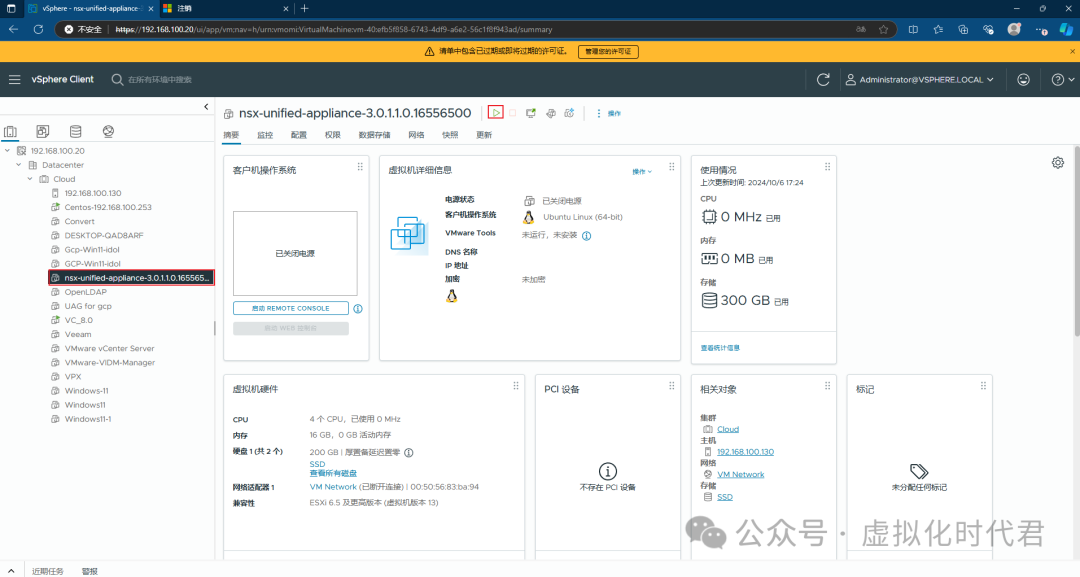

19、导入完成

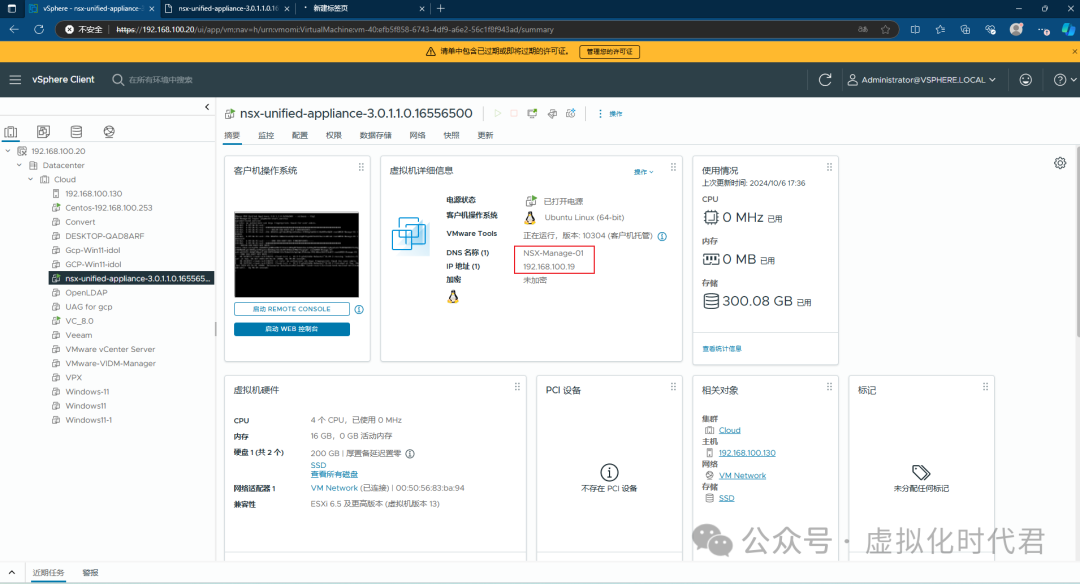

20、查看机器的ip


21、打开设置的ip，https访问

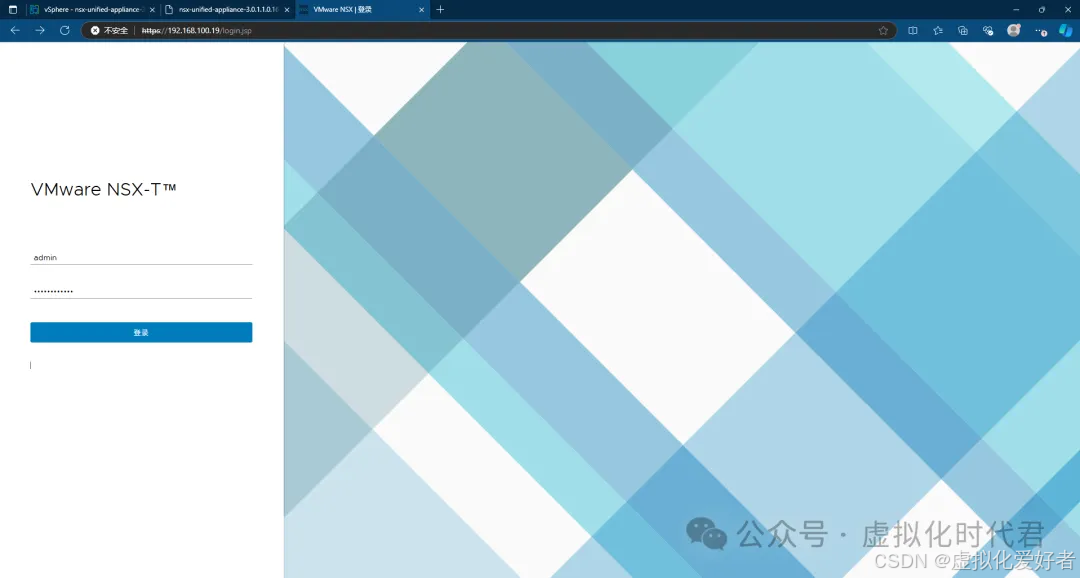

22、输入admin账号和密码进入管理界面

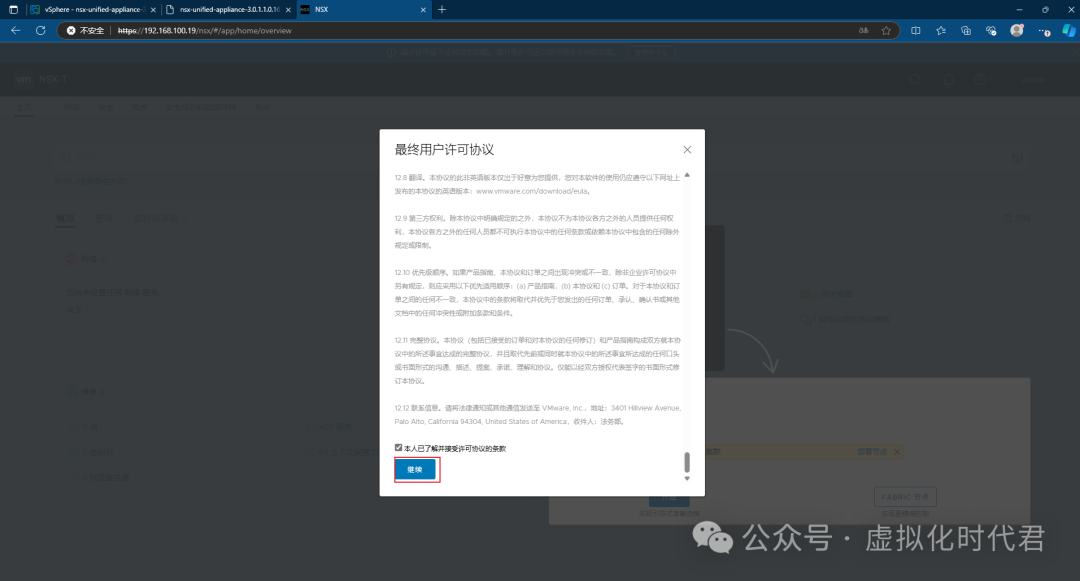

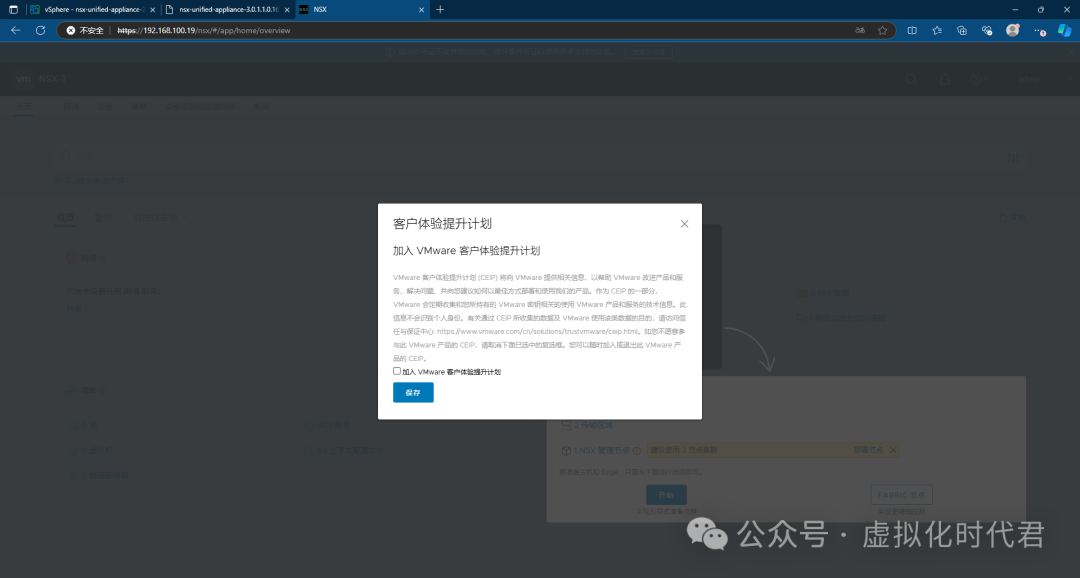

23、取消体验计划

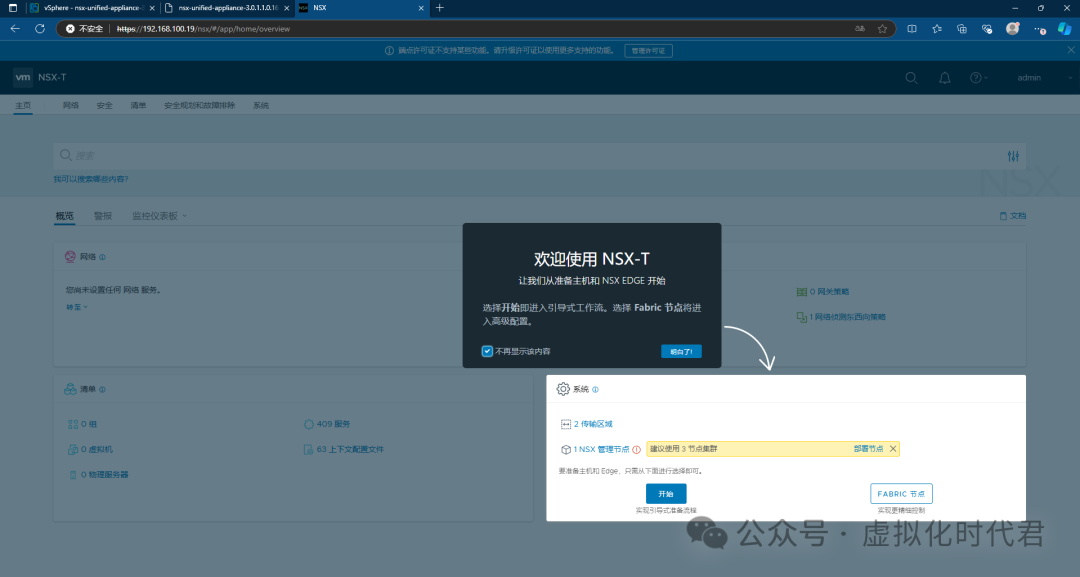

24、点击开始即可进行NSX操作


安装就到这里，下一期分享如何对接vCenter和部署NSX负载均衡。
