交换机基础实验（手把手做实验）

学习目标

观察SW（交换机）MAC地址表学习的过程

实验步骤

1.双击打开eNSP

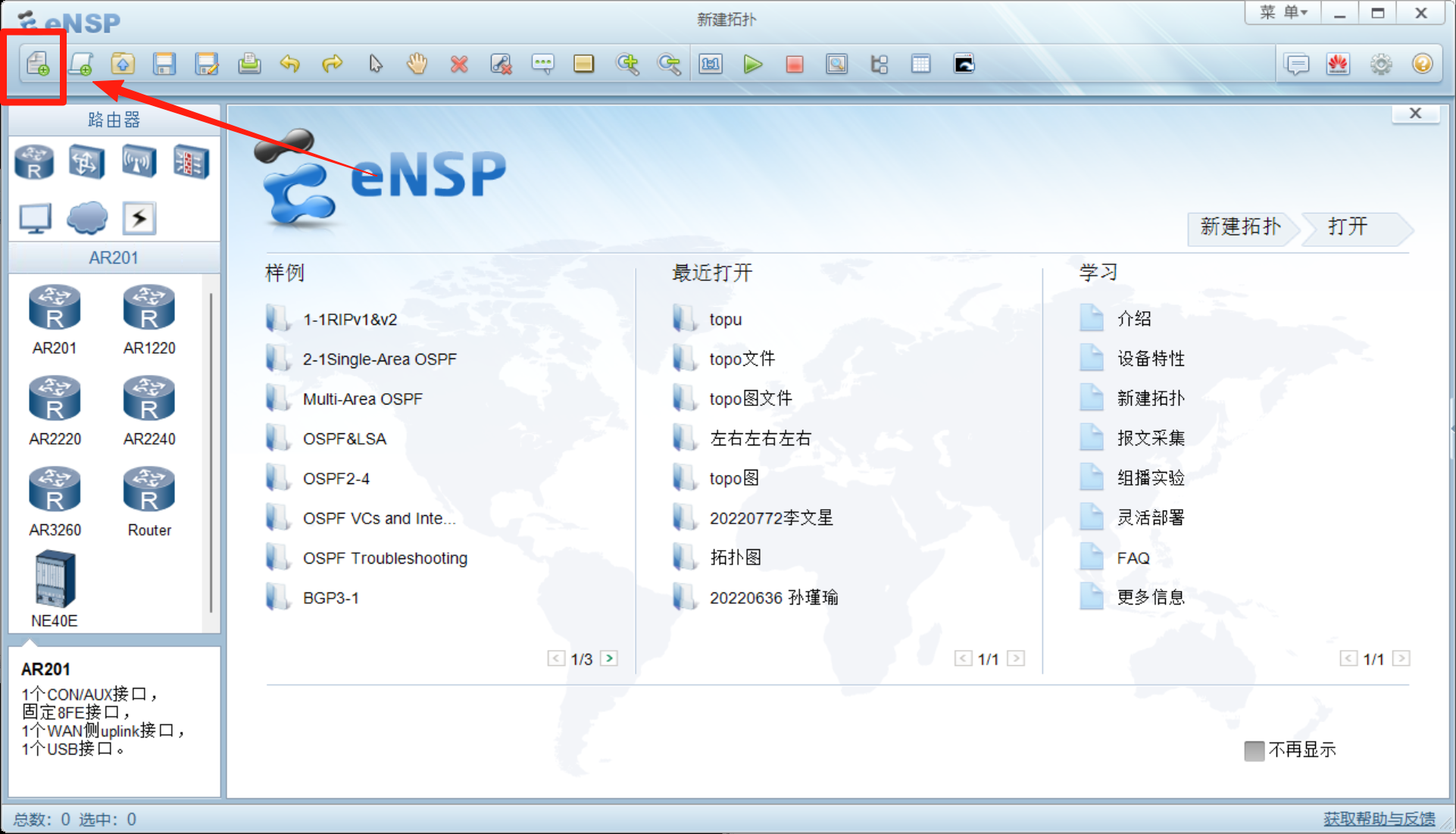

2.新建一个拓扑

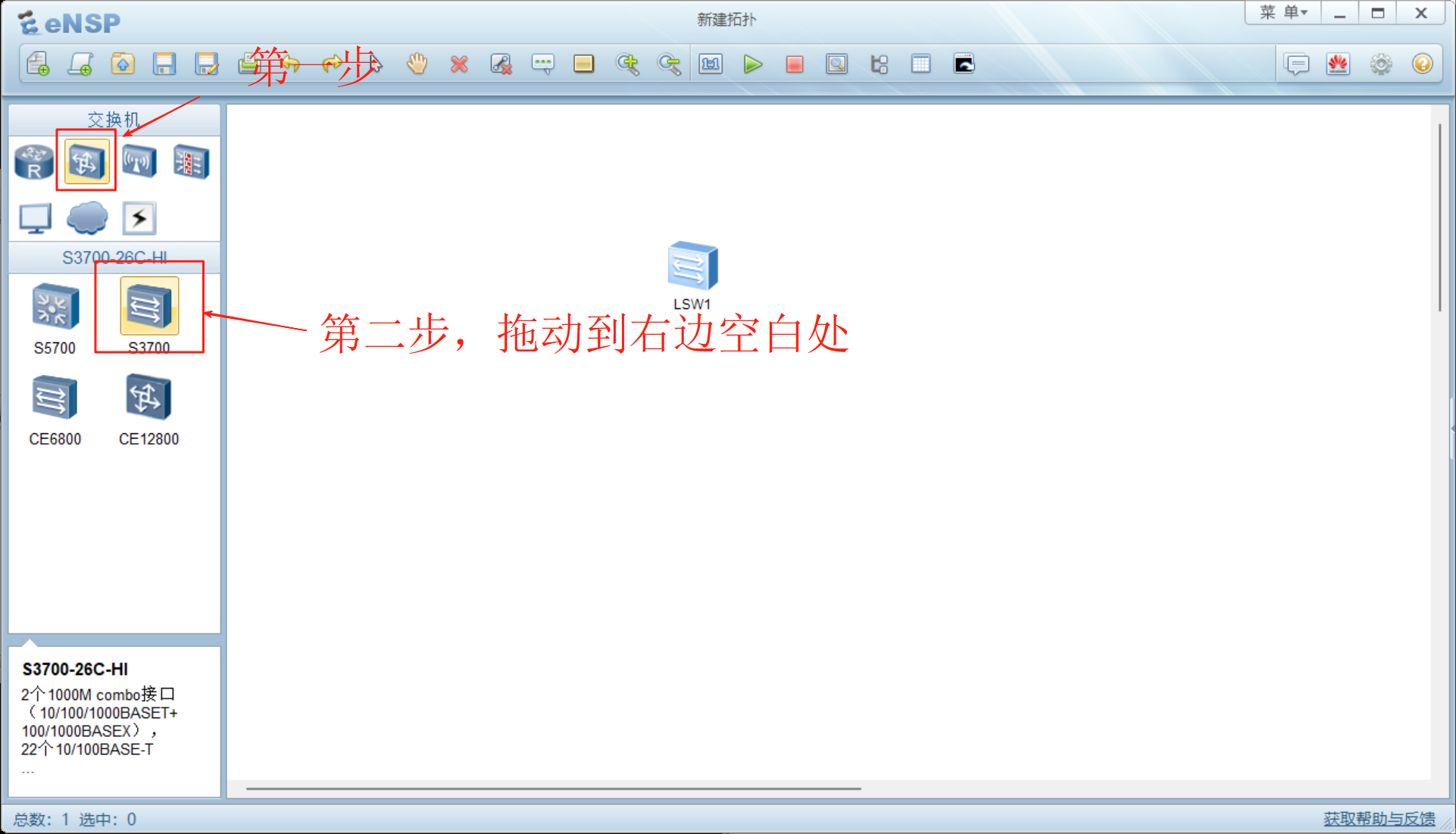

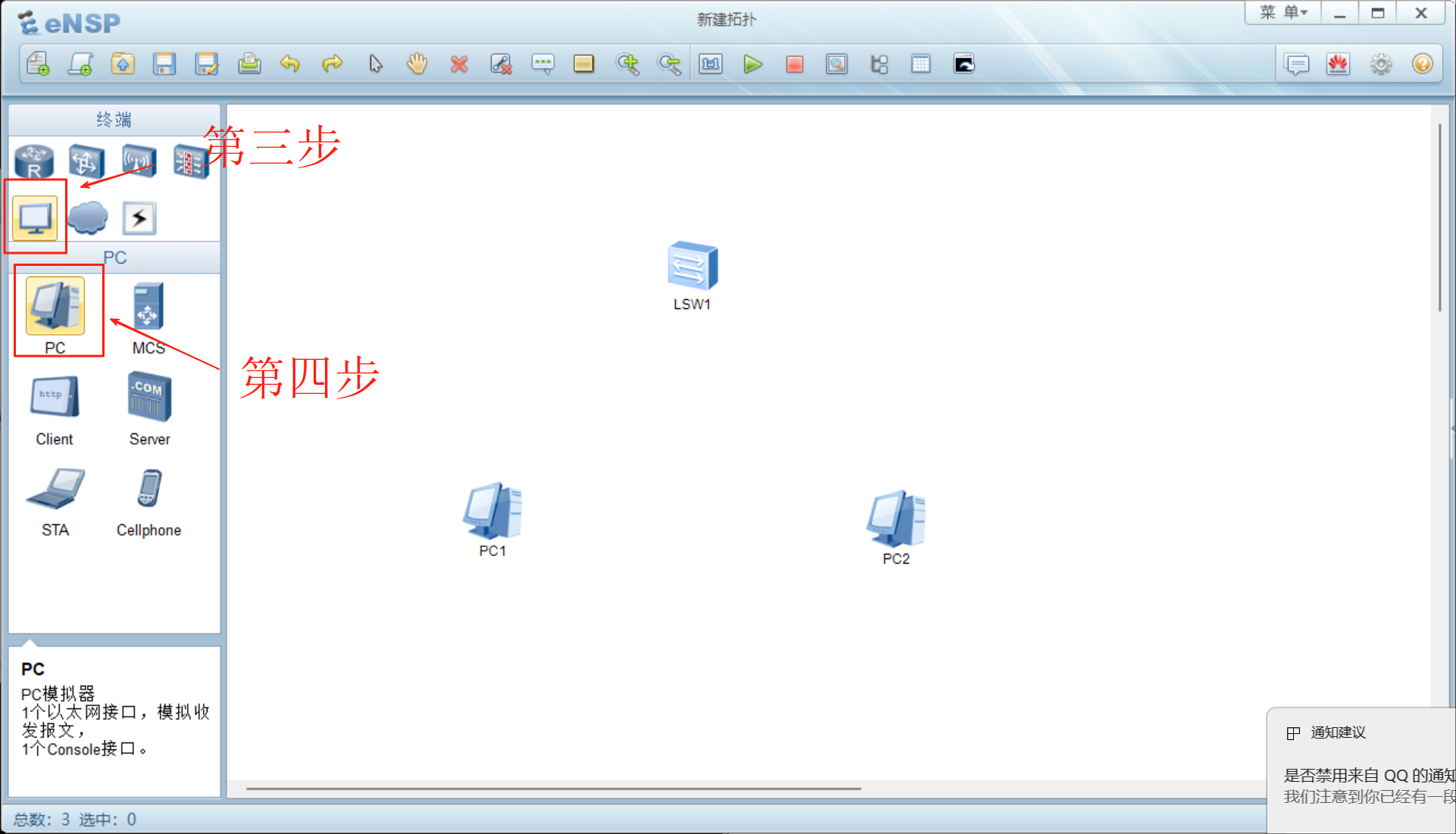

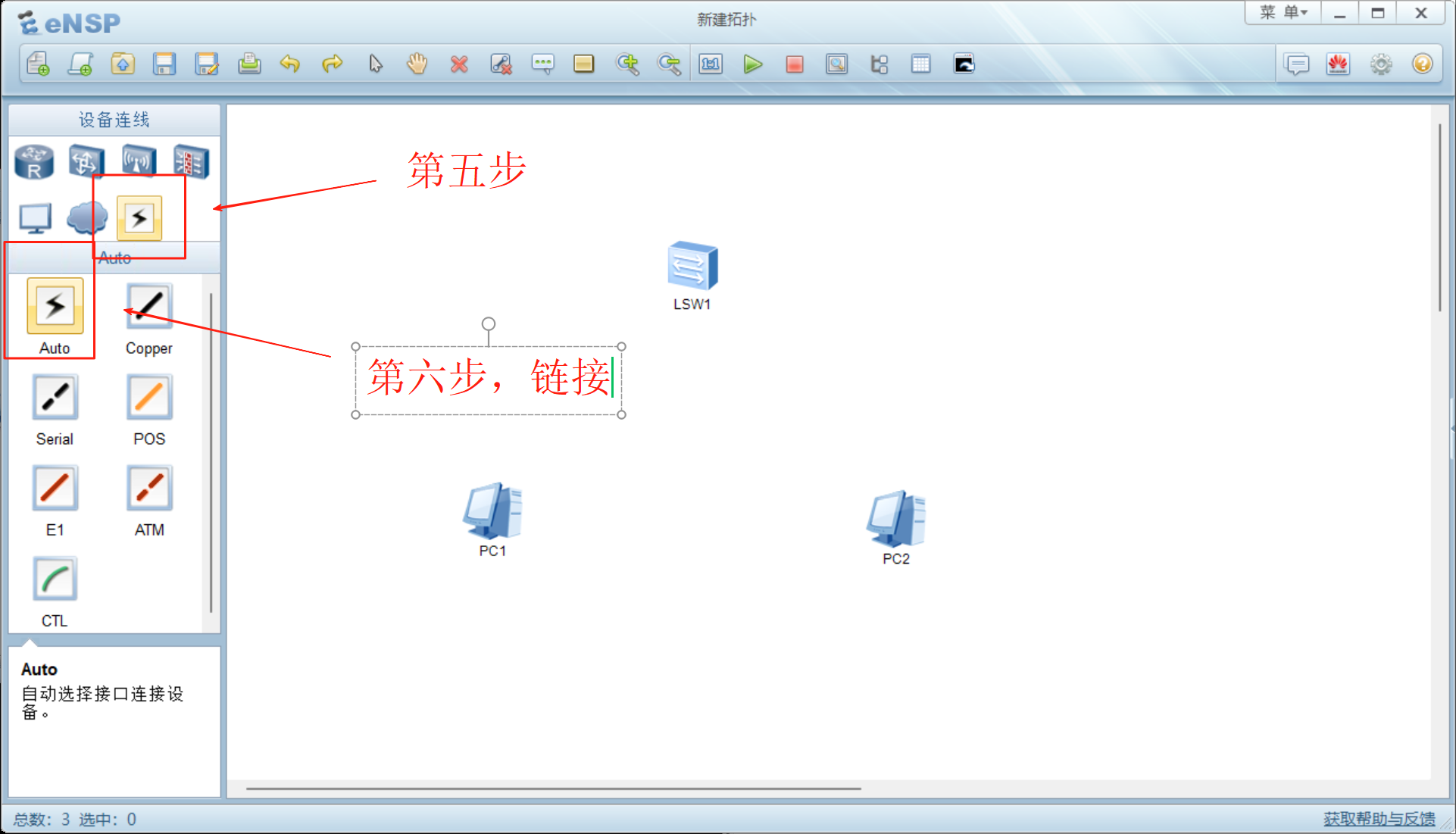

3.搭建topo，点击交换机拖动S3700（一个），拖动两个PC，连接起来。

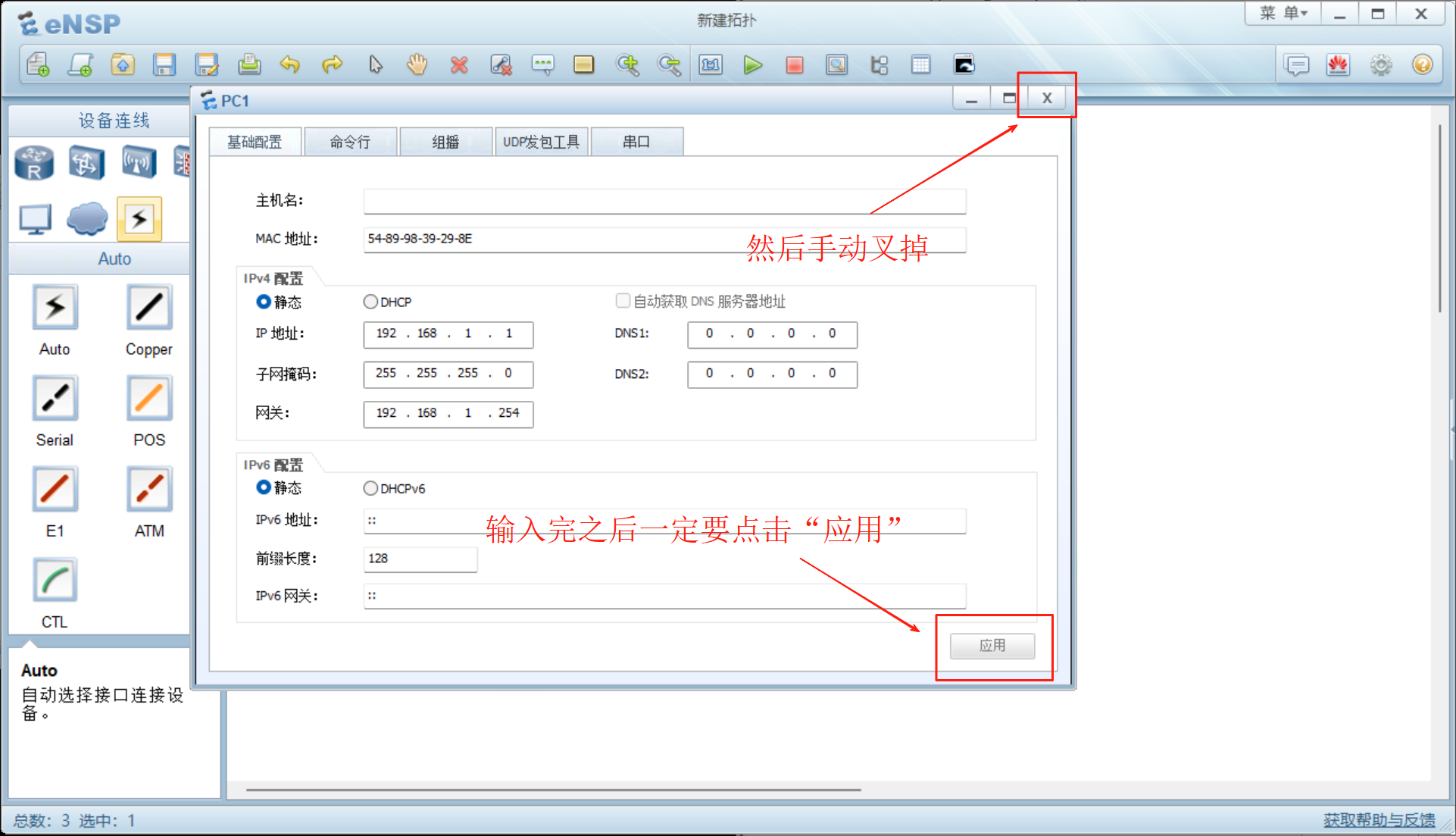

4.配IP地址，单击PC1，输入以下图片内容。

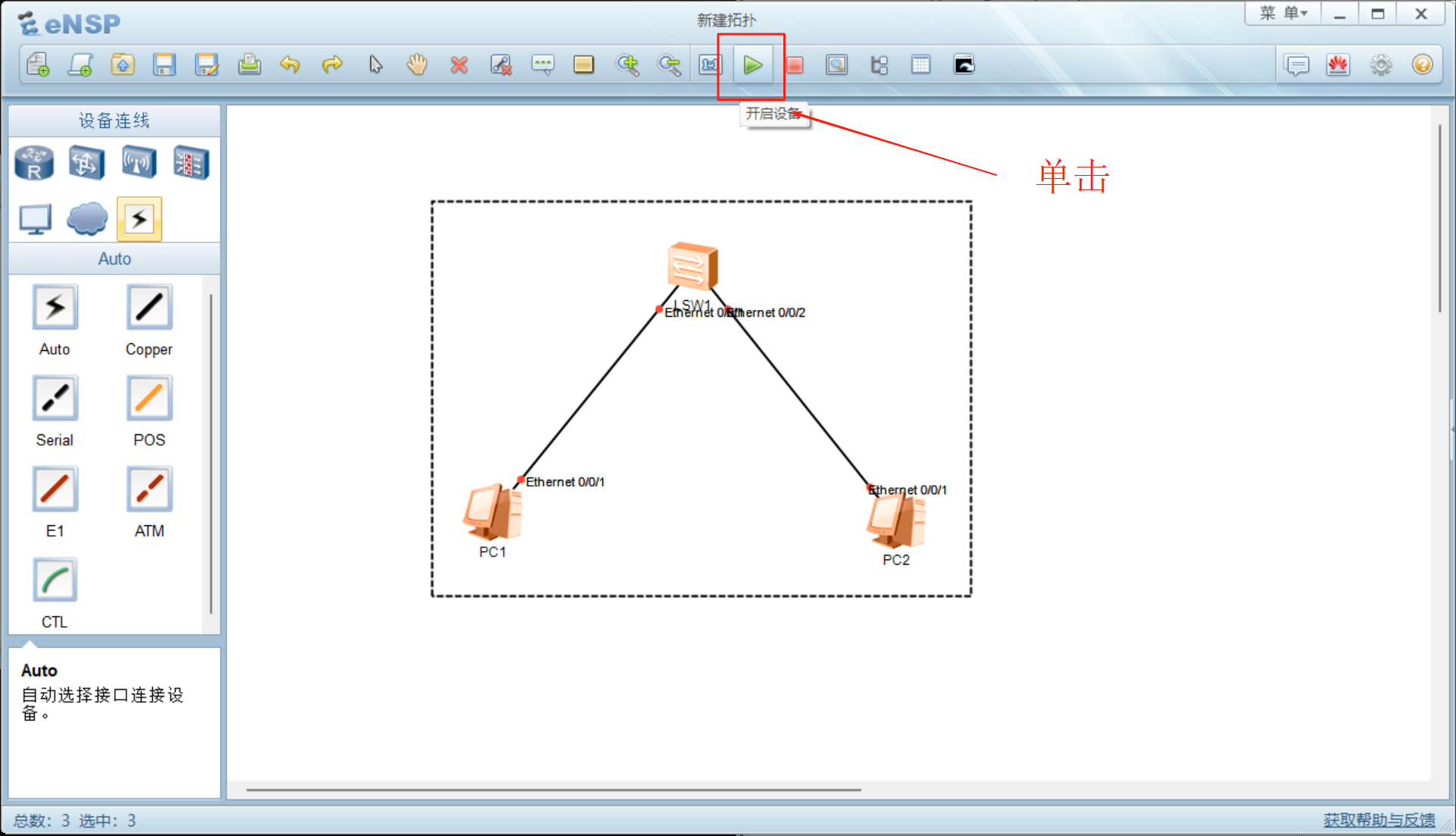

5.启动设备，点住鼠标左键拉动选框，使所有设备都在这个框内，点击“启动设备”，再单击框外空白区域，等待黑色线条上的红点变绿（等待设备启动）。

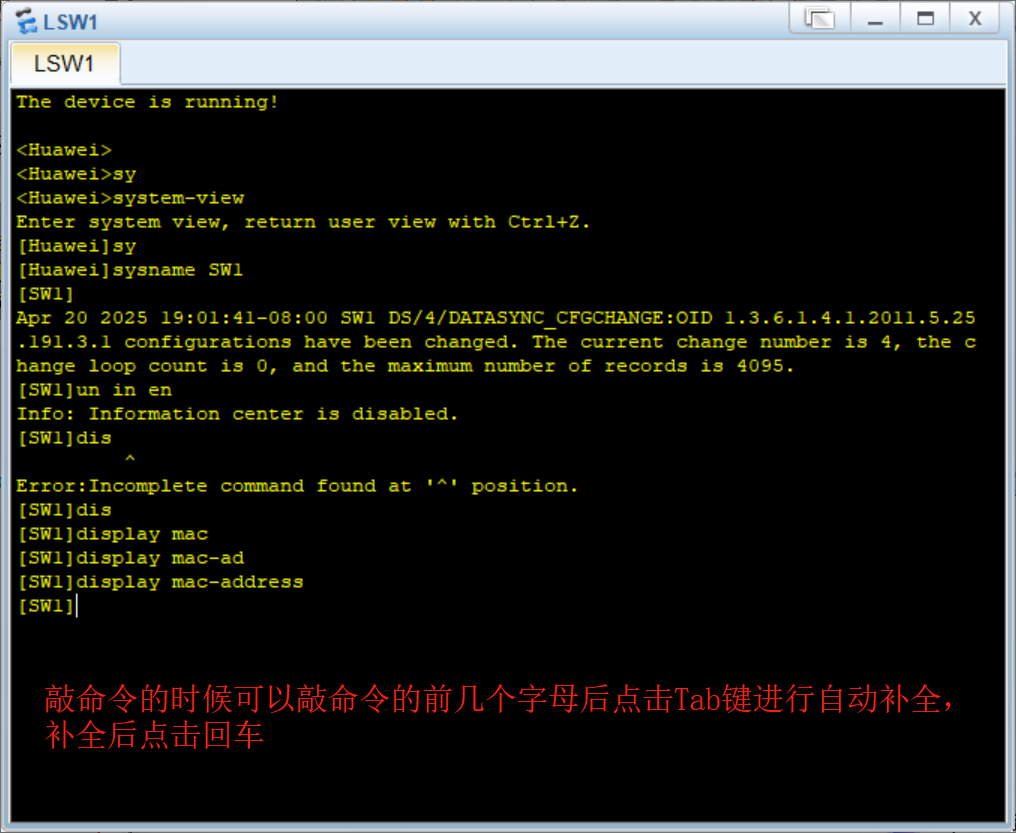

6.双击交换机，对交换机进行基本简单的设置，熟悉以下命令。（如果又不会的请翻看前面的文章，我做了详细的总结），这里display mac-address是查询交换机当前所学习到的 MAC 地址表项，因为目前没有PC机对交换机发送过数据，因此敲回车后是空的。

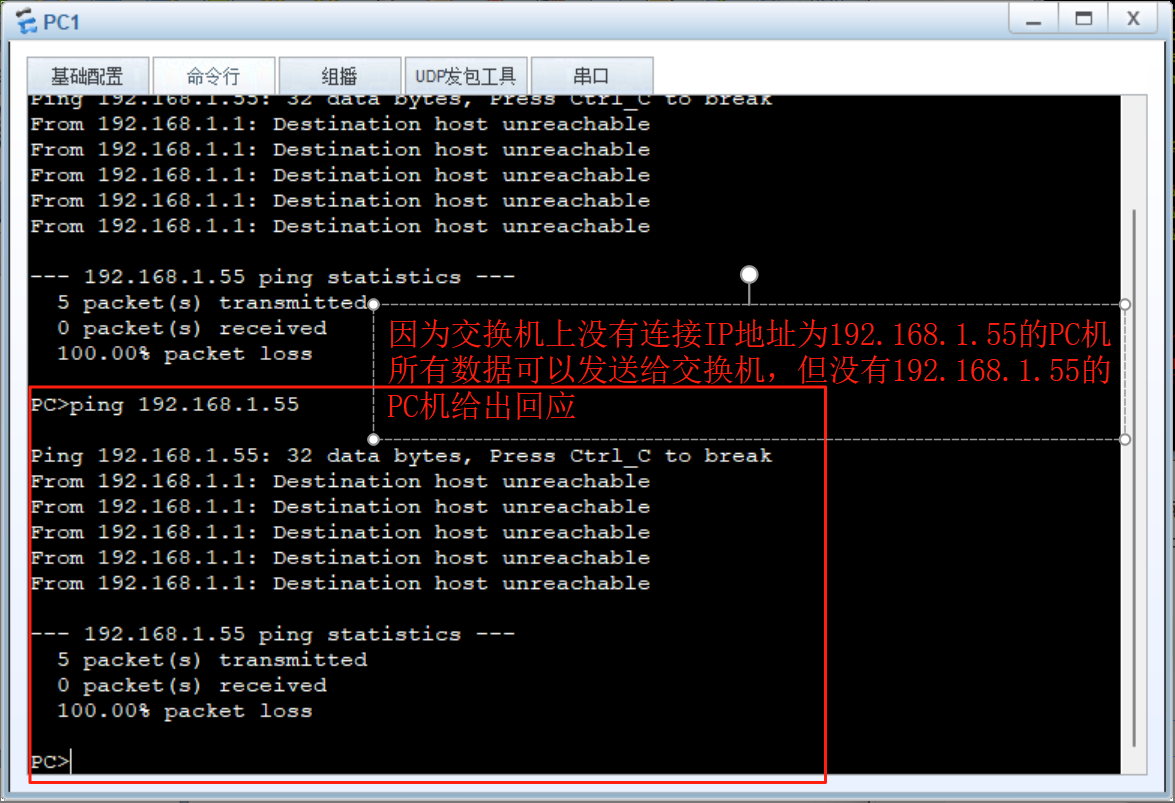

7.双击PC1，点击命令行，输入ping 192.168.1.55（测试是否会有响应），同时对PC2进行抓包（观察是否泛洪）。

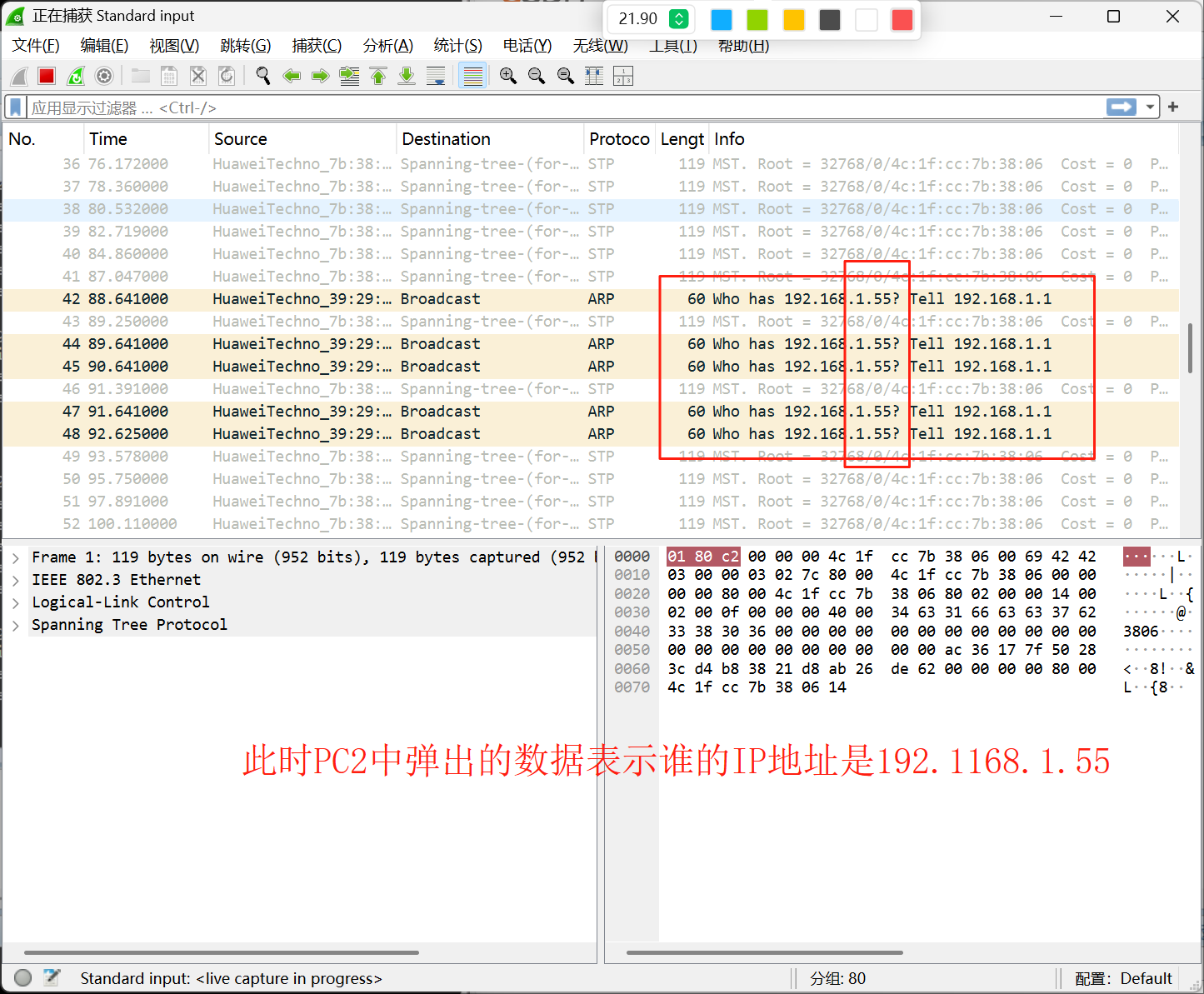

下图表示的是谁是192.168.1.55请告诉192.168.1.1

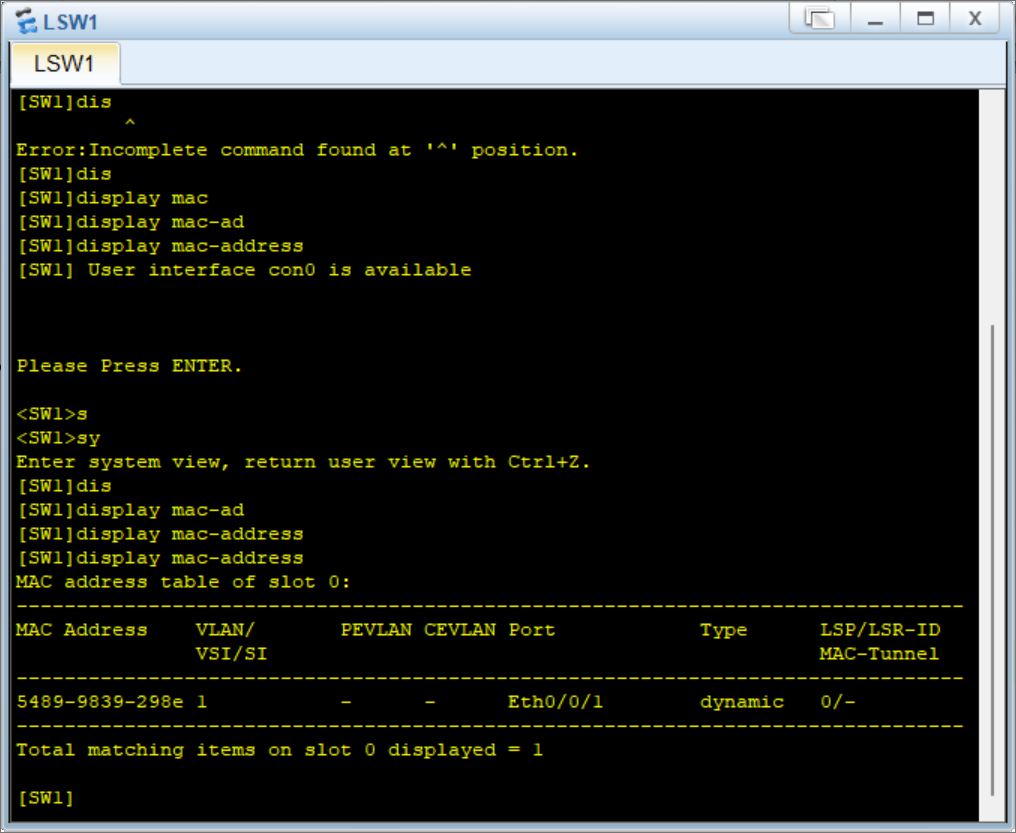

8.回到交换机上重新敲入display mac-address，我们会发现交换机当前所学习到了PC1的 MAC 地址。（看下图，出现Please Press ENTER.说明交换机等了好长时间了，此时敲回车，再输入sys重新进入视图模式，这时候你敲了display mac-address后回车什么都没有，还是因为等待操作时间太久了，你重新再PC1上ping一遍192.168.1.55再回到交换机敲display mac-address回车就好）

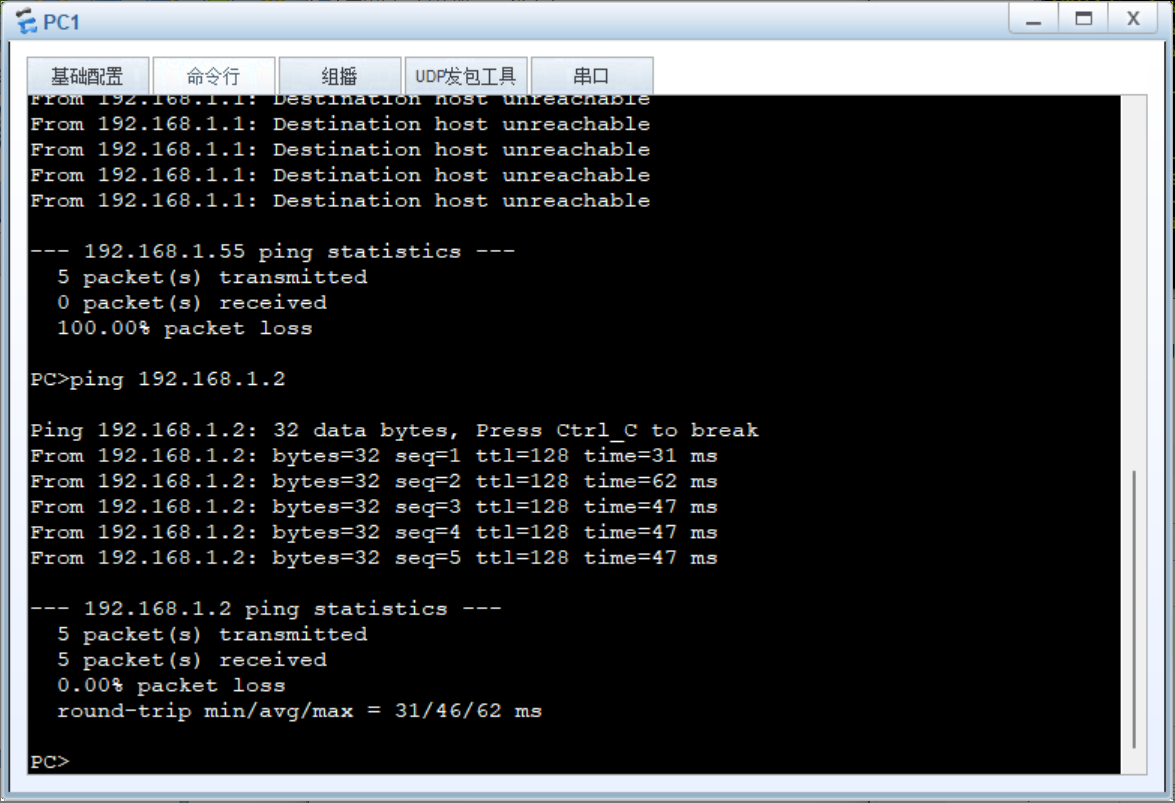

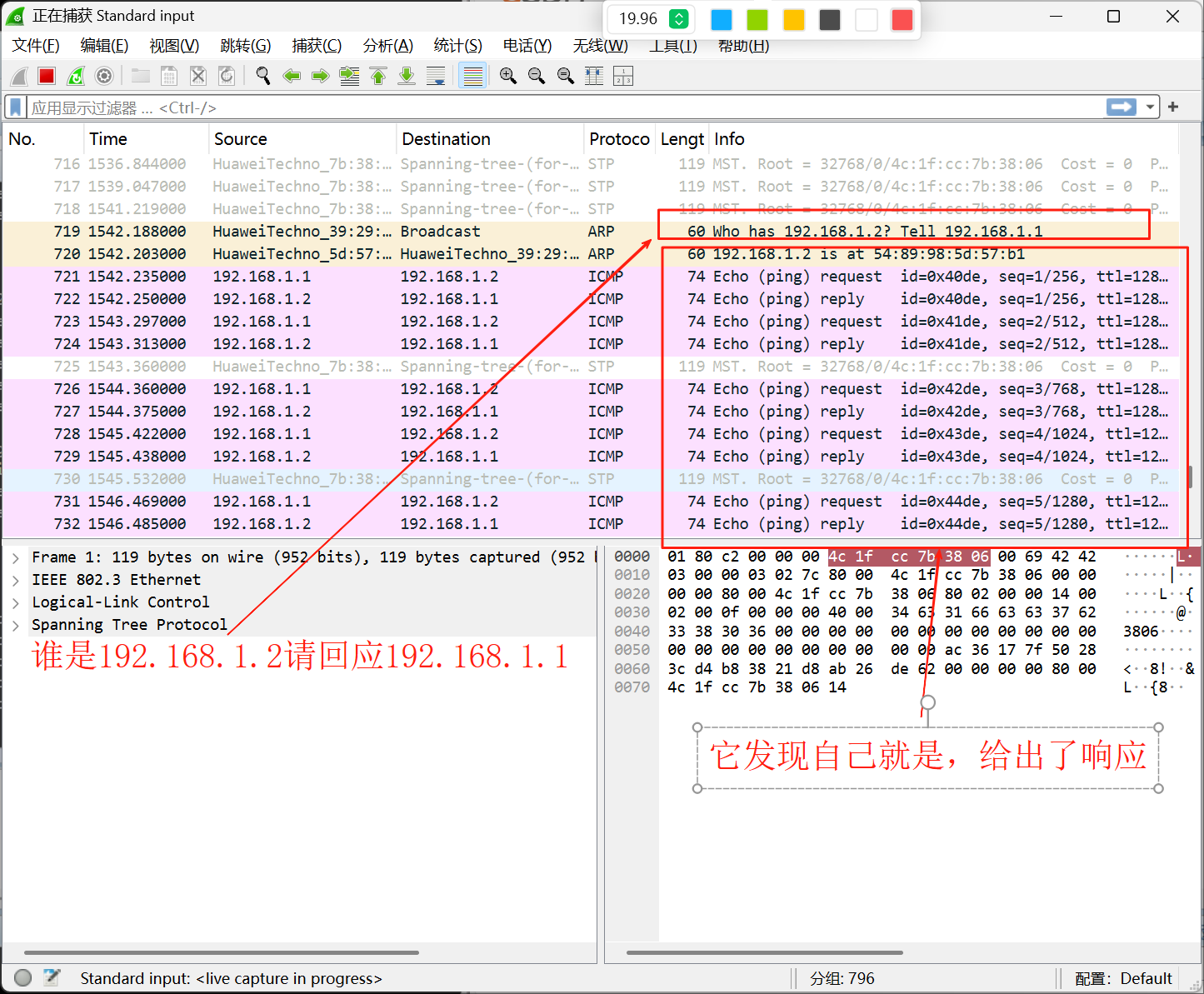

9.在PC1上pingPC2的IP地址（输入ping 192.168.1.2），发现有了响应。

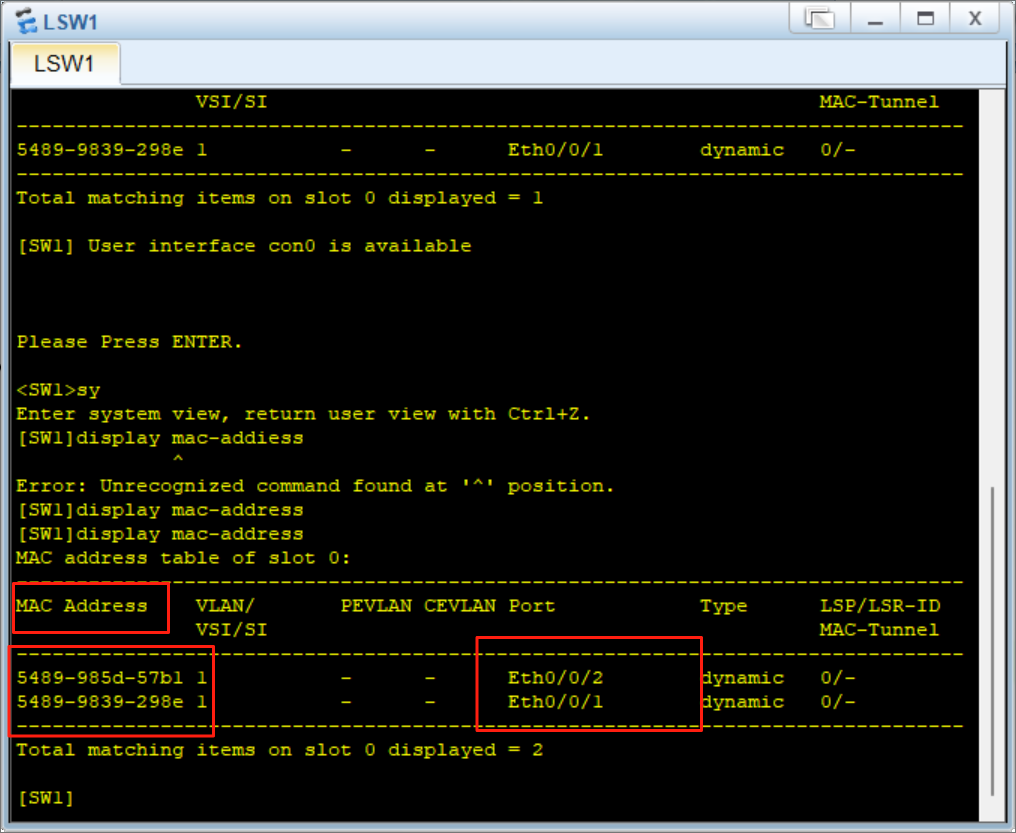

10.回到交换机输入display mac-address，发现交换机学习到了PC2的Mac地址。

11.再用PC1pingPC2，会发现路由器已经有了Mac地址表，此时它不会根据IP地址来判断发给谁，会根据自己的Mca地址表来判断。（我相信这一步应该没有问题）

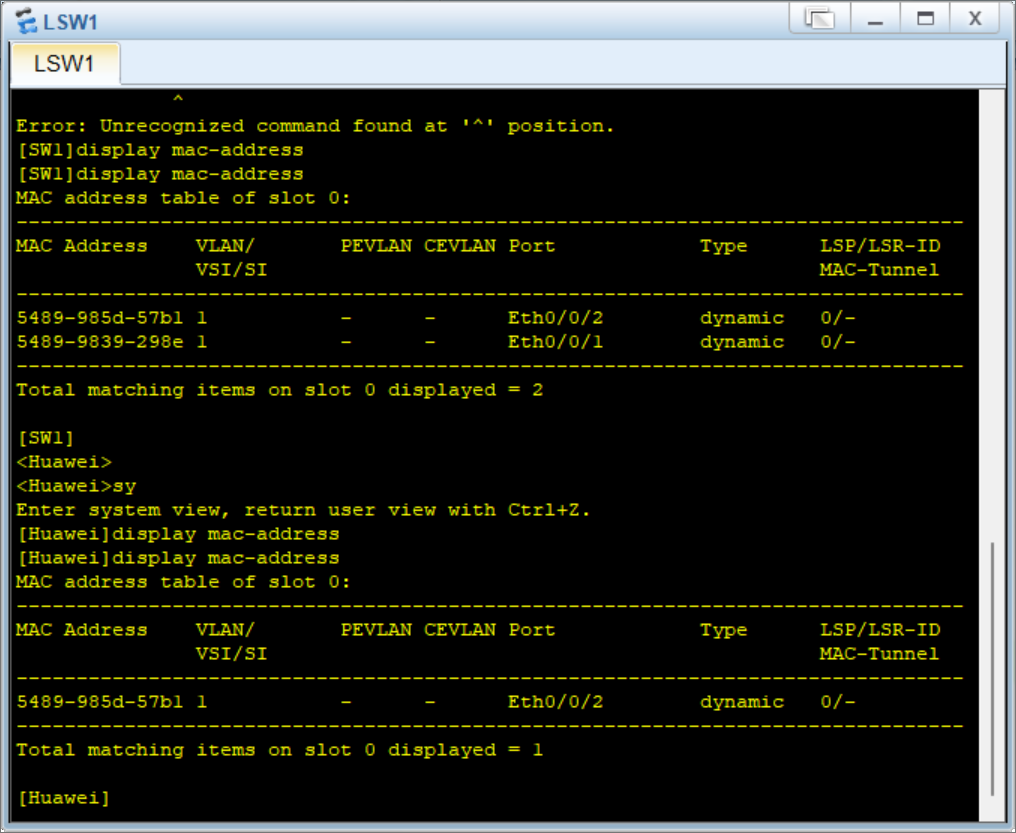

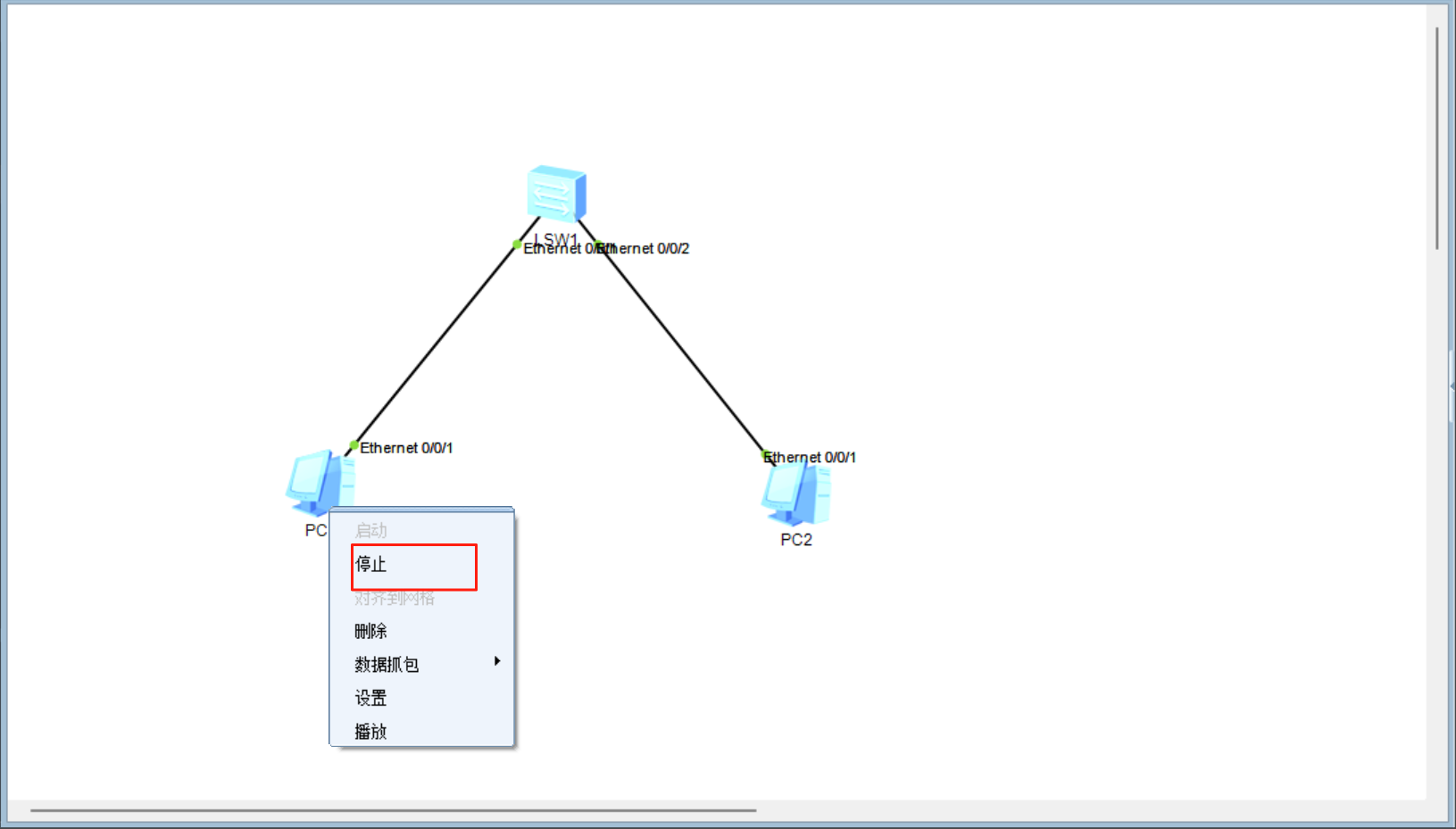

12.我们回到topo图上，右击PC1，点击停止（使PC1关机），在交换机里输入display mac-address，发现交换机与PC1的接口down了，交换机的Mac地址表里没有PC1的Mac地址。
