8.3.1 均方根、自功率谱密度
与超车响皮分析类似,在随机响应分析中也支持OFREQUENCY及PEAKOUT进行输出频率集控制。另外,随机随机响输出时特有的选项为RMS、PSDF及PSDFC,分别表示输出响应的均方根统计、功率普率谱密度函数及功率谱密度累计函数。举例如下。
DISPLACEMENT(RMS)=SET:表示仅输出SET的均方根统计。
DISPLACEMENT(PSDF)=SET:表示输出SET的均方根及功率谱密度函数
8. 3. 2互功率谱密度
默认情况下,OptiStruct随机响应仅输出响应的自功率谱,即S.(s)的主对角元部分。如果需要输出响应的互功率谱(非主对角元)部分,可以使用 RCROSS 卡片及工况的 /0控制段。
如图8-3所示,RCROSS卡片定义了4条互功率谱曲线:3条为位移自由度之间的互功率谱曲线,1条为位移自由度与应力自由度的互功率谱曲线。在工况0段定义RCROSS(PSDF,randid)=option,其中的randid引用RANDPS 曲线,option引用 RCROSS卡片。OptiStruct进行随机分析后将在
添加图片注释,不超过 140 字(可选)

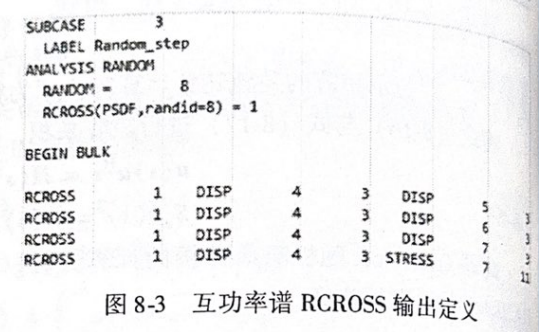

图8-3互功率谱RCROSS输出定义
8.4 卡片说明
8.4.1 TABRND1 卡片
TABRND1 卡片用于定义离散点曲线。在随机响应分析中,这条曲线通过被RANDPS卡片引用来发挥作用。TABRND1卡片定义及说明见表8-1和表8-2。
添加图片注释,不超过 140 字(可选)
表8-1 TABRND1 卡片定义
添加图片注释,不超过 140 字(可选)

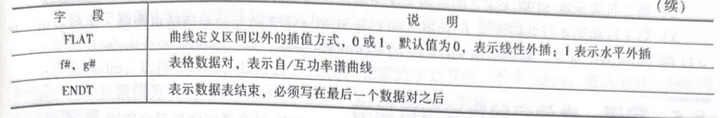

表8-2 TABRND1卡片说明
添加图片注释,不超过 140 字(可选)
曲线X轴表示频率,单位为Hz,Y轴表示功率谱曲线的数值g#,离散点之间采用线性插值方式。
8.4.2 RANDPS卡片
RANDPS卡片(见表8-3和表8-4,SID可重复)用于定义随机激励的自/互功率谱,以实部虚部的方式进行表示。
式中,用S(2)表示S(s)矩阵的第j行第k列元素,s=i0,Ω为频率
添加图片注释,不超过 140 字(可选)
表8-3RANDPS 卡片定义
矩阵S(s)是共轭对称矩阵,因此在0ptiStruct中只需定义矩阵的上三角元素即可。每一行RANDPS 卡片定义一条自/互功率谱曲线,SID可以重复,如图8-4所示。当 SID在工况定义中被RANDOM引用时,将同时施加SID相符的所有功率谱。
添加图片注释,不超过 140 字(可选)

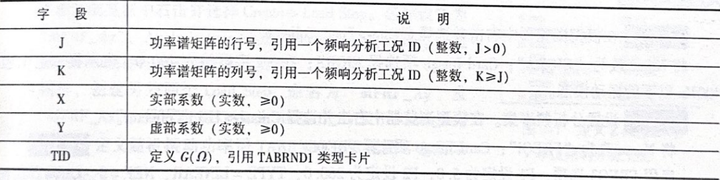

表8-4 RANDPS卡片说明
定义自功率谱密度函数时,S(2)曲线为实数。此时J=K,并设置X=1.0,Y=0.0,引用自功率谱曲线的 TID。
定义互功率谱密度函数时,S(2)曲线一般为复数。此时K>J,且需要两行RANDPS 设置互功率谱密度曲线:一行设置X=1.0,Y=0.0,引用互功率谱曲线的实部;另一行设置X=0.0.Y=1.0,引用互功率谱曲线的虚部。
图8-4所示为一个2x2的随机功率谱矩阵定义。
添加图片注释,不超过 140 字(可选)

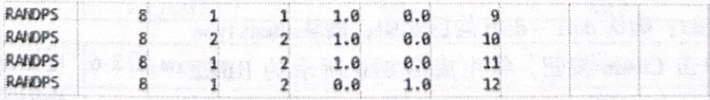

图8-4 随机功率谱矩阵定义
-
第1行表示在SUBCASE1的品相工况中施加自功率谱随机激励。
-
第2行表示在SUBCASE2的品相工况中施加自功率谱随机激励。
-
第3行和第4行共同定义了SUBCASE1与SUBCASE2的互功率谱随机激励,实部引用下=确定TABRND1卡片,虚部引用TID=12的TABRND1卡片。
