VI恒流源原理详细分析（0~10V转0/4~20mA）

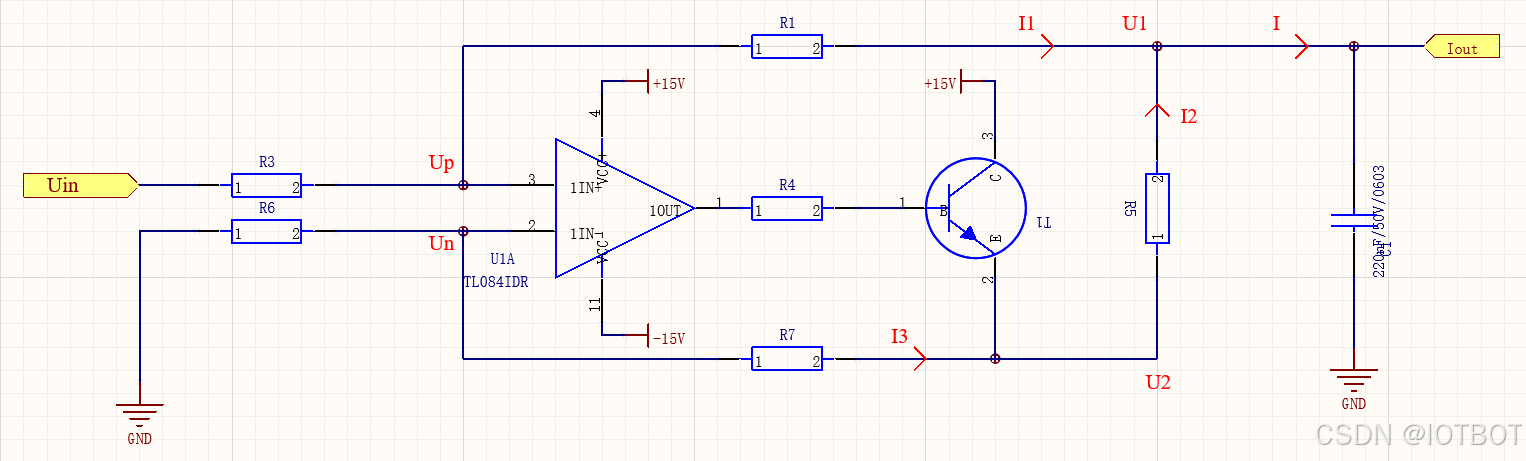

此电路可以实现电压源转换电流源的功能，具体分析如下：

关键电路参数：

R3=R6=1MΩ     R1=R7=200KΩ    R5=100Ω     U1为TL082IDR/TL084IDR   T1为MMBT4401LT1G

节点方程：

根据基尔霍夫原理可以列出以下方程

（Uin-Up）/1000K   =（Up-Un）/200k  =  I1      ①

（0-Un）/1000K   =（Un-U2）/200k  =  I3          ②

  Up=Un                        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​                ③

推算过程

200Uin-200Up=1000Up-1000U1

-200Un=-200Up=1000Up-1000U2

整合之后

Uin=5（U2-U1）=5*100Ω*I2

I = I1+I2 =I1 + Uin/500   =  （Uin-Up）/1000KΩ  +Uin/500Ω

基于1000KΩ远大于500Ω且分子（Uin-Up）< Uin   所以（Uin-Up）/1000KΩ 基本可以忽略

最终简化后

I = Uin/500Ω

也就是实现Uin 0~10V变化时对应Iout   0~20mA的一个线性对应关系

如果要实现其他对应关系，只需要调整电阻参数即可。

另外电阻参数为何选择1MΩ和200K，从方程式可以看出，如果要忽略I1对输出电流的影响，其数值必须要足够小，也就是电阻要足够大。但是此电阻也不能无限增加，首先我们所列方程均是基于运放虚短虚断的假设，此假设又是基于运放输入阻抗无穷大，输出阻抗无穷小的前提条件，然而实际的运放并非理想运放，对于TL082IDR这款运放，其Rid（Common-mode input resistance）典型值为1TΩ，以此来看感觉1MΩ确实还不是很大，但是还有另一个影响因素需要考虑，那就是电路的抗干扰能力，原则上，电阻越大受到外部干扰的可能性越大。所以综合考量后选择此参数。

此电路已在工业产品上批量应用，具有比较高的实战价值。
