05-测试用例设计方法-状态迁移图法

目录

使用场景

设计测试用例步骤

测试用例设计案例

---

使用场景

• 状态迁移图：首先要找出所有的状态，然后再分析各个状态之间的转换条件和转换路径。然后从其状态迁移路径覆盖的角度来设计测试用例。适用于系统整体业务流程有明确节点的场景。

设计测试用例步骤

• 分析需求，明确状态节点
• 画出状态迁移图
• 画出状态迁移树
• 抽取路径设计用例

测试用例设计案例

• 案例：飞机售票系统

（1）客户向航空公司打电话预定机票，此时机票信息处于“预订”状态。
（2）顾客支付了机票费用后，机票信息变为“已支付”状态。
（3）旅行当天到达机场，拿到机票后，机票信息变为“已出票”状态。
（4）登机检票后，机票信息变为“已使用”状态。
（5）在登机之前任何时间都可以取消自己的订票信息，如果已经支付了机票的费用，则还可以退款，取消后，订票信息处于“已取消”状态。

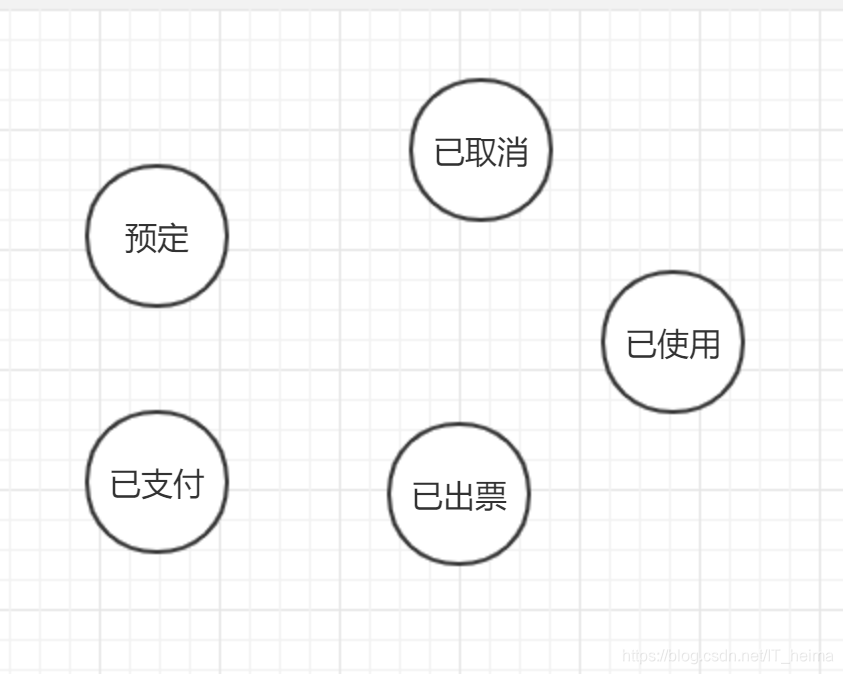

1.分析需求，明确状态节点

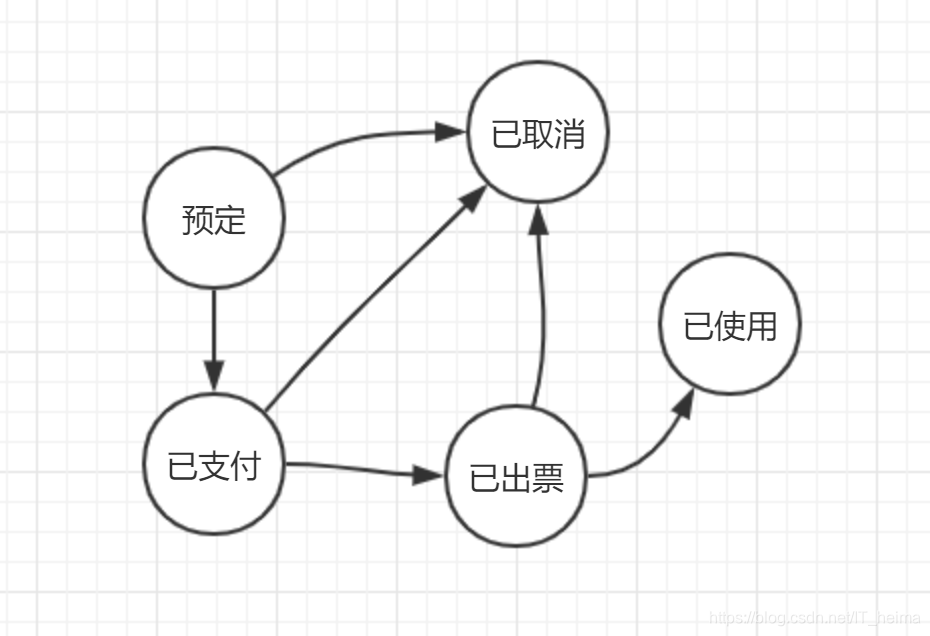

2.画出状态迁移图

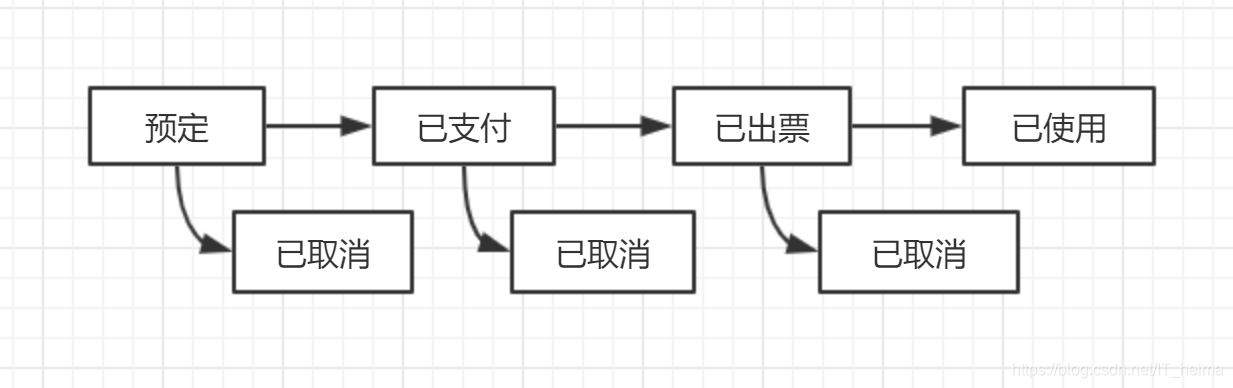

3.画出状态迁移树

• 树根：只有输出，没有输入
• 树叶：只有输入，没有输出

4.抽取路径设计用例

    抽取四条路径：

• 路径1：预订一已取消
• 路径2：预订一已支付一已取消
• 路径3：预订一已支付一已出票一已取消
• 路径4：预订一已支付一已出票一已使用
