本文教你如何在Proe中创建装配图，利用其绘图优势，然后导出为DWG格式，再在CAD中编辑并最终转换为PDF，便于打印和分享。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

当我们使用Proe等建模软件时，常常需要绘制装配图，我推荐在proe中成图，而标题栏和边框装订线到CAD中绘制，这样事半功倍。
具体操作如下：

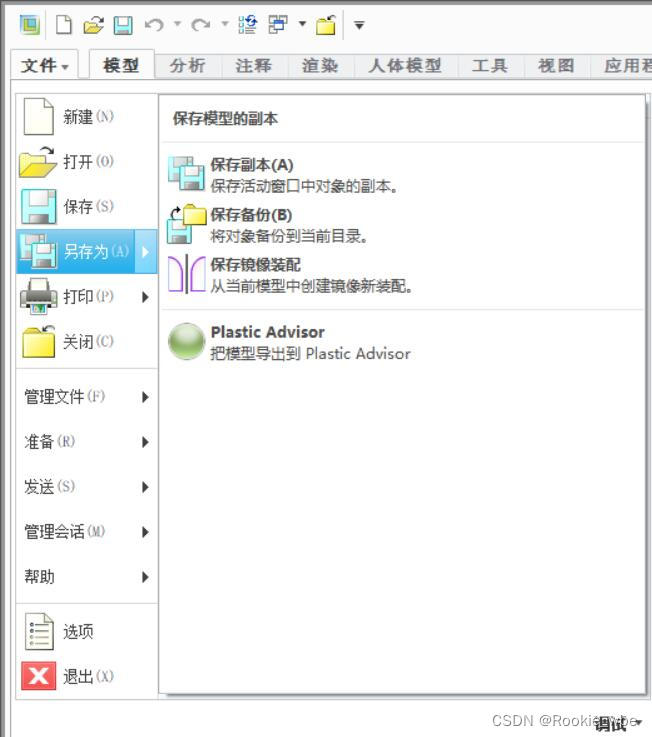

在这里插入图片描述

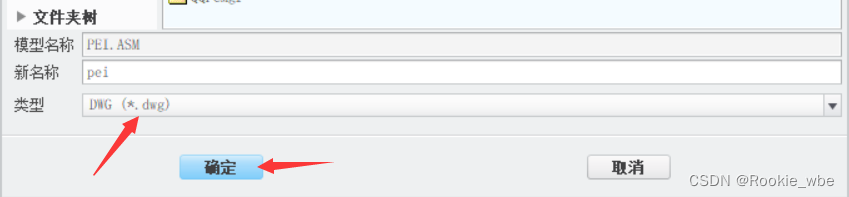

将文件另存为CAD可以打开的dwg格式

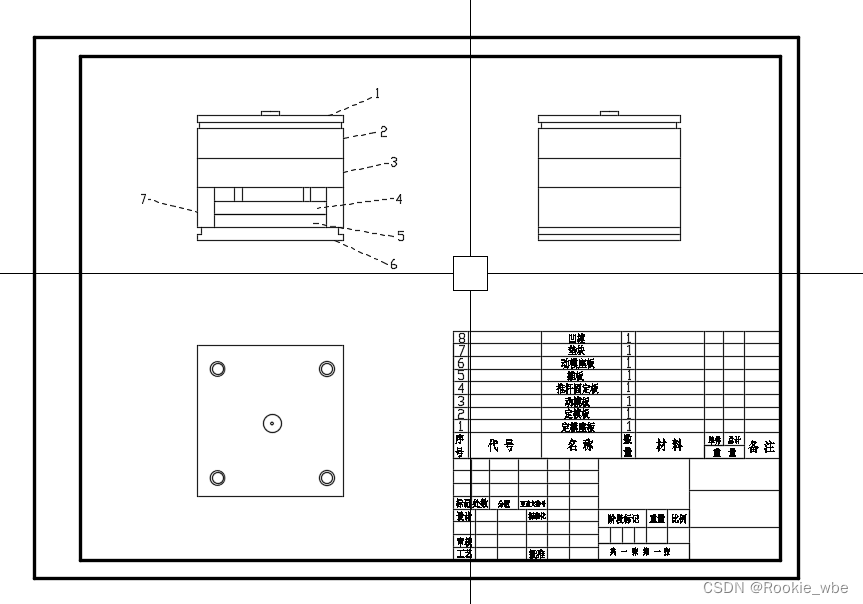

如图：在CAD中打开,再进行修改等操作

在这里插入图片描述

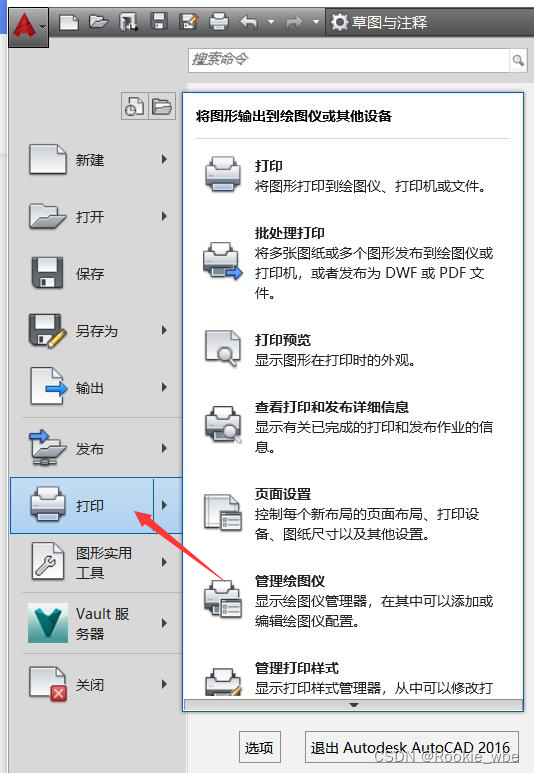

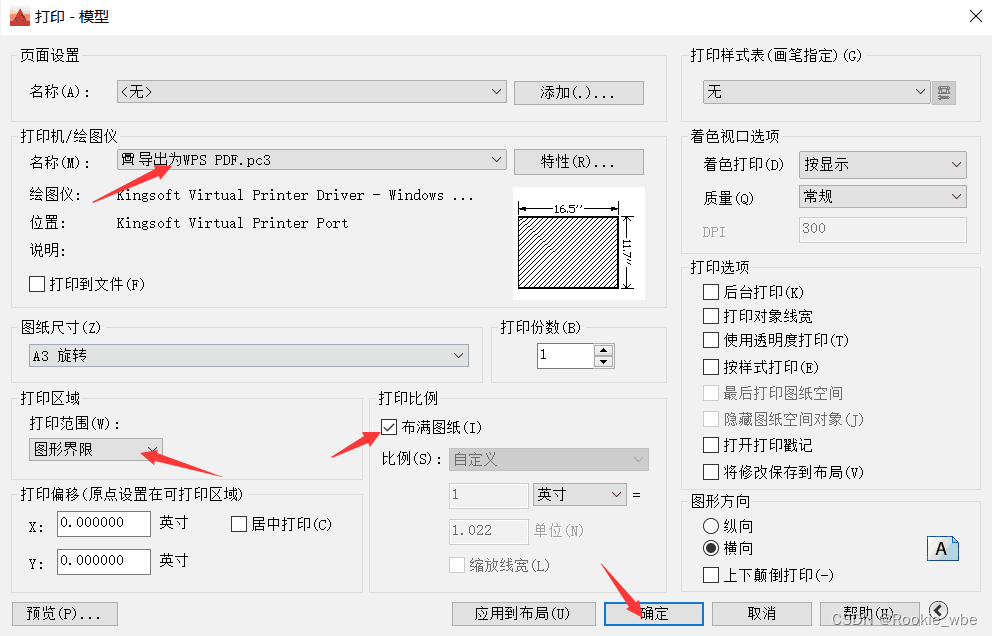

确定完成图纸后，进行下列操作，可得到该装配图的PDF文件，方便我们打印

在这里插入图片描述

这样，最后我们就得到了想要的PDF文件了
