气力输送系统管道气力输送系统 （21）采用西门子S7-1200+博图WinCC画面组态，博图V16及

气力输送：西门子S7-1200与博图WinCC画面的联合应用

一、引言

气力输送是现代工业中常见的物料输送方式，它利用气流将物料从一处输送到另一处，具有效率高、操作简单等优点。随着工业自动化的发展，气力输送的控制与监控也得到了显著提升。本文将重点介绍采用西门子S7-1200 PLC与博图WinCC画面组态的气力输送。

二、气力输送概述

气力输送主要由供料装置、输送管道、分离装置和控制等部分组成。其中，控制是气力输送的核心，它负责控制整个的运行，包括供料、输送、分离等过程的自动化控制。

三、西门子S7-1200 PLC的应用

西门子S7-1200 PLC是气力输送控制的核心部件。它负责接收上位机的指令，控制气力输送的各个设备，如供料装置、输送管道阀门等。S7-1200 PLC具有高可靠性、高稳定性、易于编程和维护等优点，可以满足气力输送的各种控制需求。

四、博图WinCC画面的应用

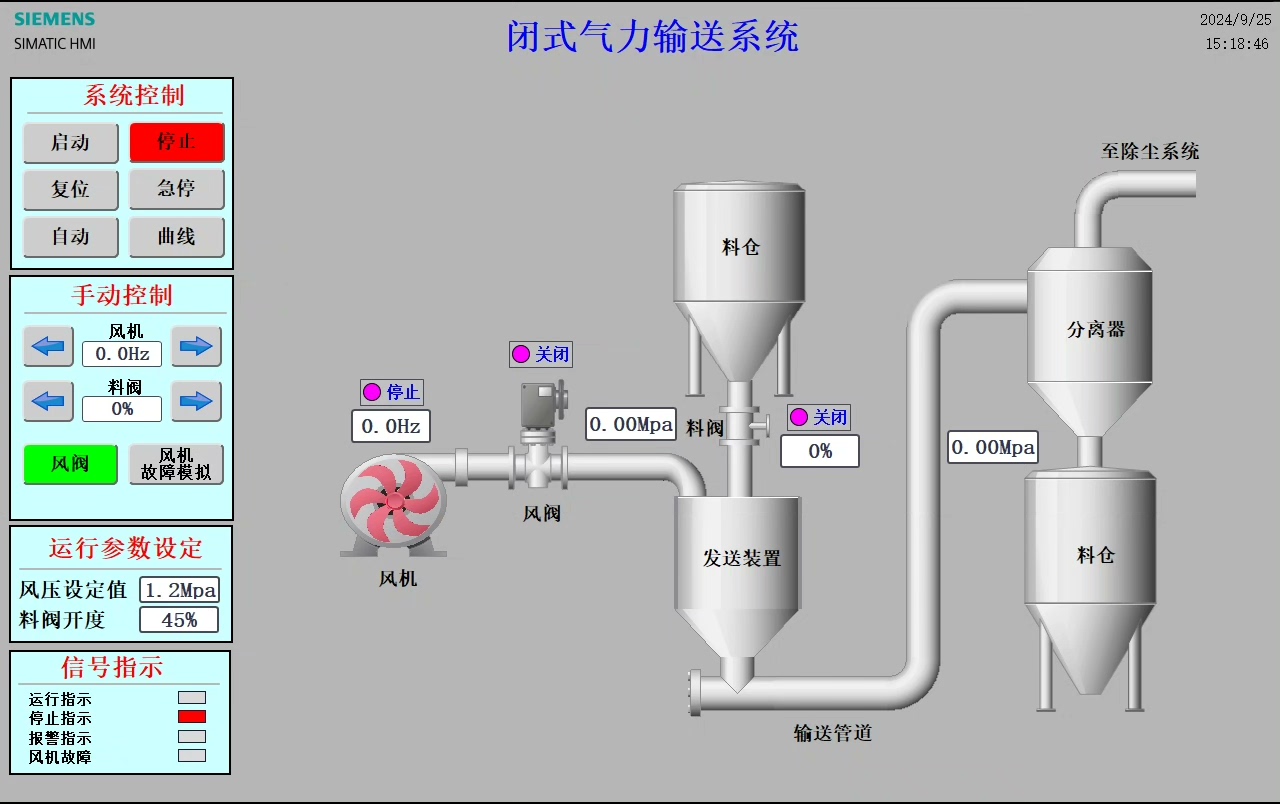

博图WinCC是一款强大的工业自动化监控，它可以与西门子S7-1200 PLC无缝连接，实现数据的实时监控和动态显示。在气力输送中，博图WinCC画面可以实时显示的运行数据，如压力、流量、温度等，同时还可以显示压力的实时曲线，使操作人员能够直观地了解的运行状态。

五、手动/自动模式与无扰动切换

气力输送带有手动/自动模式，可以根据实际需要选择不同的操作模式。在手动模式下，操作人员可以手动控制的各个设备；在自动模式下，则可以根据预设的逻辑自动运行。此外，还具有手动/自动无扰动切换功能，即在切换操作模式时，可以保持当前状态不变，避免对生产过程造成影响。

六、出口压力显示与动画效果

博图WinCC画面还可以实时显示出口压力，使操作人员能够及时了解的运行状态。同时，画面中的动画效果真实美观，可以直观地反映的运行情况。这种动画效果不仅可以提高操作人员的操作体验，还可以帮助操作人员更好地了解的运行情况。

七、总结

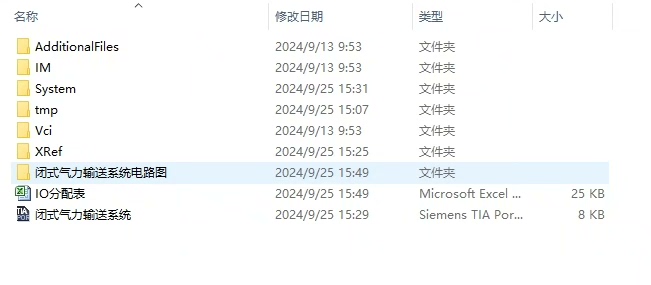

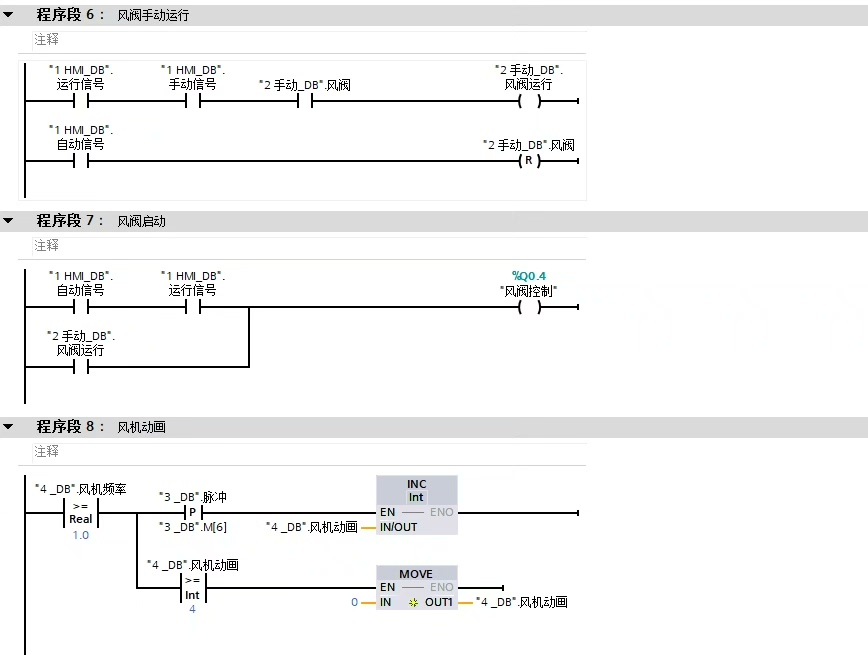

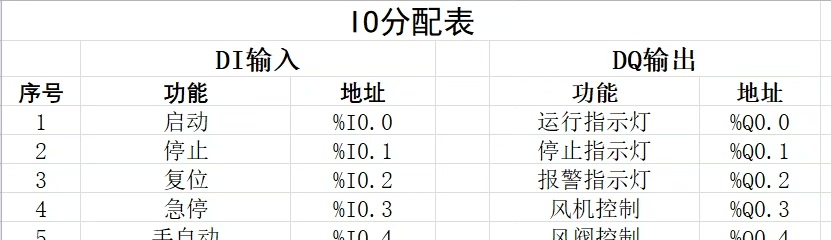

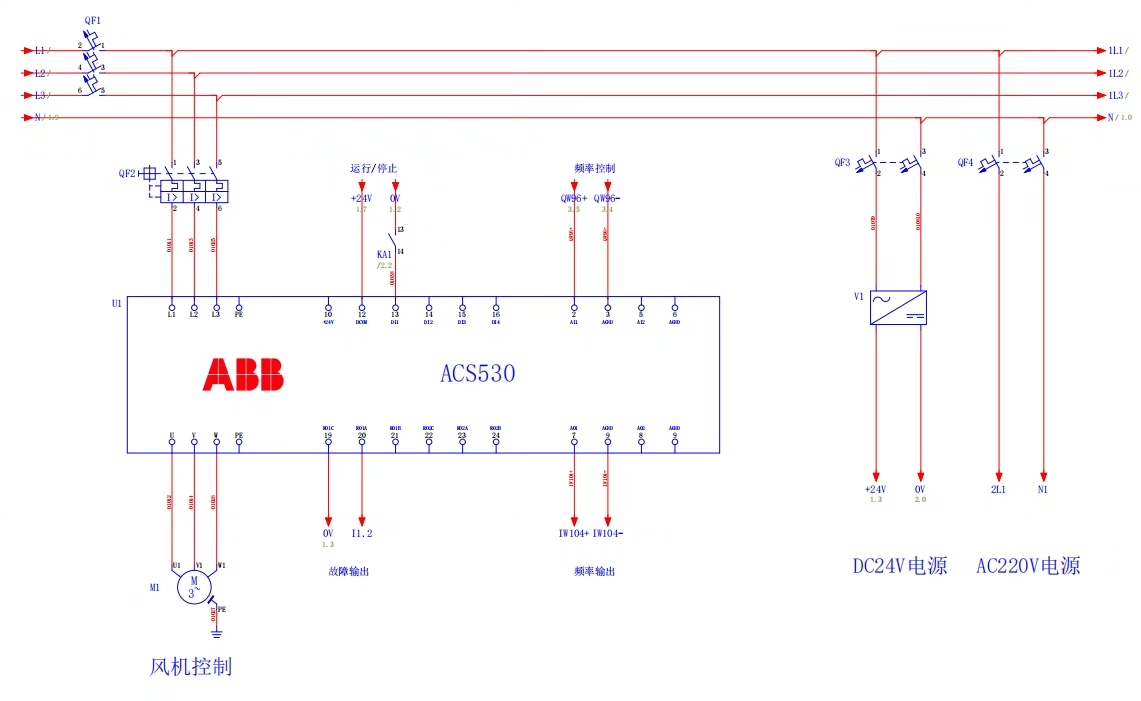

采用西门子S7-1200 PLC和博图WinCC画面的气力输送具有高可靠性、高稳定性、操作简单等优点。带有手动/自动模式，运行数据动态实时显示，带压力实时曲线显示，手动/自动无扰动切换等功能，可以满足各种生产需求。此外，的动画效果真实美观，可以提高操作人员的操作体验。此包含PLC程序、界面仿真程序、电路图、IO分配表等，是气力输送控制与监控的理想选择。
气力输送管道气力输送
（21）采用西门子S7-1200+博图WinCC画面组态，博图V16及以上版本都可以仿真运行，无需硬件。
带有手动／自动模式，运行数据动态实时显示，带压力实时曲线显示，手动／自动无扰动切换，出口压力显示，动画效果真实美观，此包含PLC程序、界面仿真程序、电路图、IO分配表
