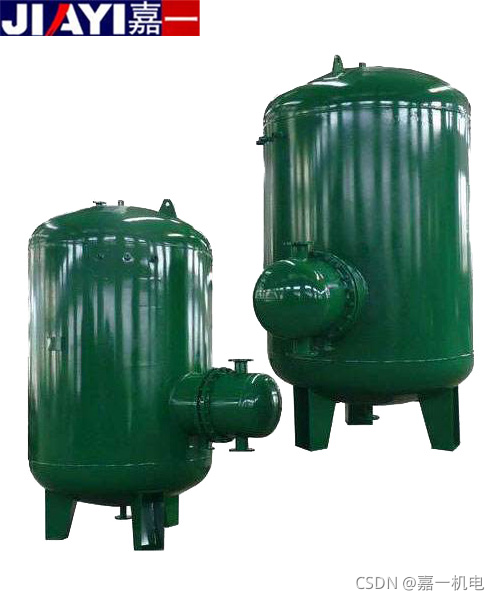

容积式热交换器

容积式热交换器，适用于一般工业及民用建筑的热水供应系统。



设计使用说明

1. 本系列热交换器，热媒既可单为蒸汽或高温、低温热水，亦可交替使用蒸汽或高、低温热水，设计选用时请注明热媒品种。

2. 本系列热交换器必须设置安全装置。下列三种可任选其一：

(1) 热交换器顶部设置安全阀，安全阀的选择、使用和安装应符合劳动部颁发的《压力容器安全技术监察规程》的规定。

(2) 顶部装设接通大气的引出管（在有条件的场合）。

(3)装设膨胀水箱。

3. 本系列热交换器的支座按标准选用，三个支座中，一个固定支座，两个为活动支座。活动支座的地脚螺栓采用双螺母，第一个螺母在加一小垫片拧紧后倒退一圈，然后用第二个螺母锁紧，以便支座能在基础上自由滑动。

4. 在使用中，应根据被加热水水质与使用情况定期清理水垢，当被加热水硬度较高时，宜采用适宜的软化措施。

5. 本系列热交换器的接管法兰均为平焊法兰。

6. 使用中，应按照《压力容器安全技术监察规程》中的要求定期检验。

7. 为确保供水水质，应适当开启罐底排污阀进行排污。

技术特征

(1) 换热量大，热媒温降大，被热水温升大。

(2) 罐体占地小，抽出盘管所需空间小，占地面积省。

(3) 冷水区小，容积效率高。

(4) 保持了容积式换热器储水量大，水头损失小，供水安全，方便清垢之优点。

(5) 适用于高温水、低温水、蒸汽三种热媒的换热。

　　本系列热交换器解决了现有容积式换热器存在的占地大，凝结水出水温度高，热效率低的问题。
