前言
很多大户型/复杂户型的业主,在进行全屋无线覆盖方案的选择时候,在使用AC+AP组网,还是MESH组网的方案选择上,非常纠结。我专门写了文章,介绍了两种不同的组网方式,下面将2种方式做一下对比,希望您看了之后,可以不纠结(更纠结)。
这2种方式,都是大户型,跃层,别墅使用的组网方案。其中AC+AP,更是大型企业(医院,学校,酒店等)中使用的无线组网方案。
这2种方式各有优劣,需要根据具体的房型,网络需求,预算等,来进行选择
家庭组网的困境

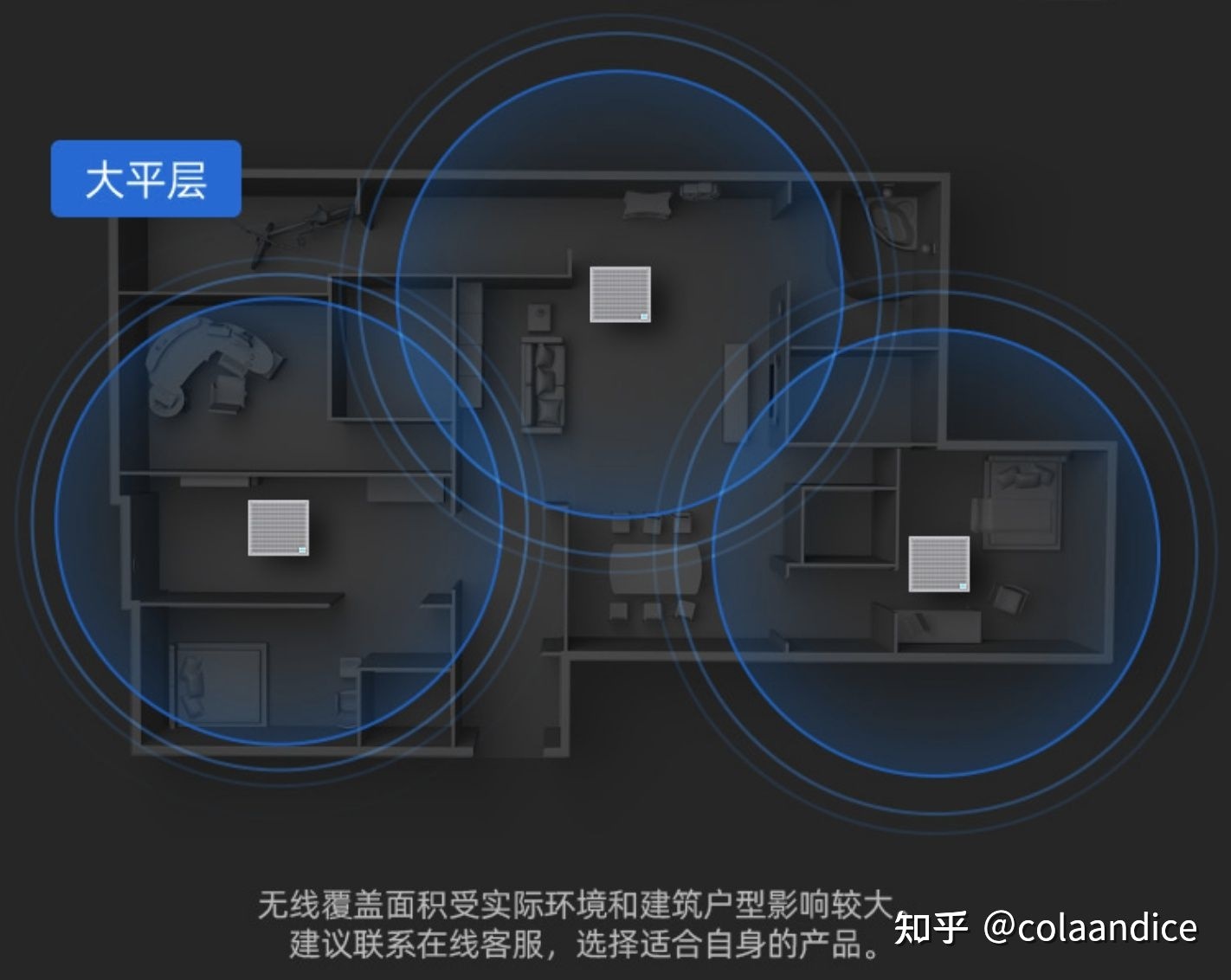

复杂户型,大户型,大平层,跃层别墅,单一路由器的覆盖范围有限,依靠一个无线路由器,进行信号覆盖不现实。
面积不大小户型,由于户型复杂,室内的墙比较多,对无线的传播影响很大,一个路由器也无法很好的覆盖。
总结:房子越大,网络越差

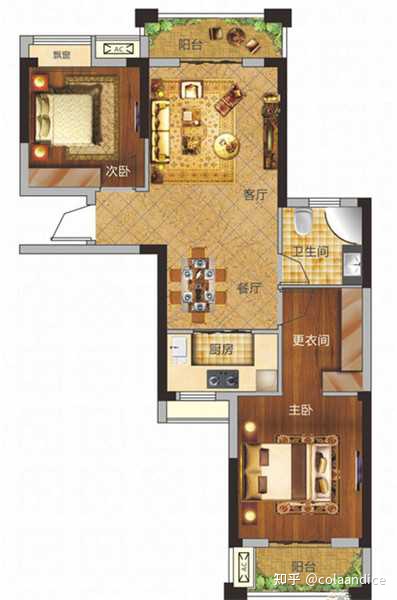

刀形户型

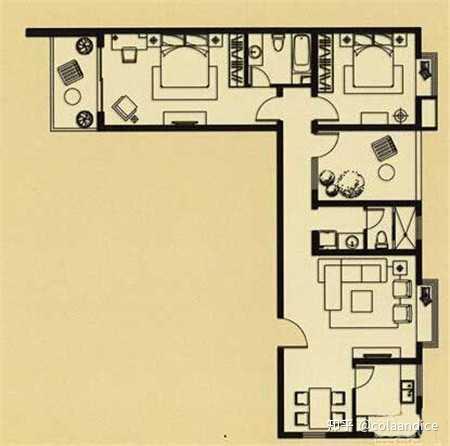

L型的房型
AC+AP方案
AC+AP的方案,需要提前部署好网线,做好网络规划。网络工程,就像在装修时候的水电施工一样,需要提前进行设计,然后再进行施工,减少遗憾。后期再补救,是比较难受的。
网口就像家里的强电面板一样,多多益善。网线使用最低超五类,可以使用更好一些的六类网线。
AC+AP的拓扑如下。其中AC和AP必须是一个品牌。路由器负责上网的路由转发,NAT,DHCP分配等。可以是独立品牌。POE交换机负责给AP设备供电。可以与AP不是同一品牌,搭配的时候需要注意POE交换机的供电标准与AP相同,比较常见的问题是POE交换机的供电不足,引起AP的功能异常。AC负责管理AP,进行网络的配置。AP负责发出无线信号,用于终端连接。

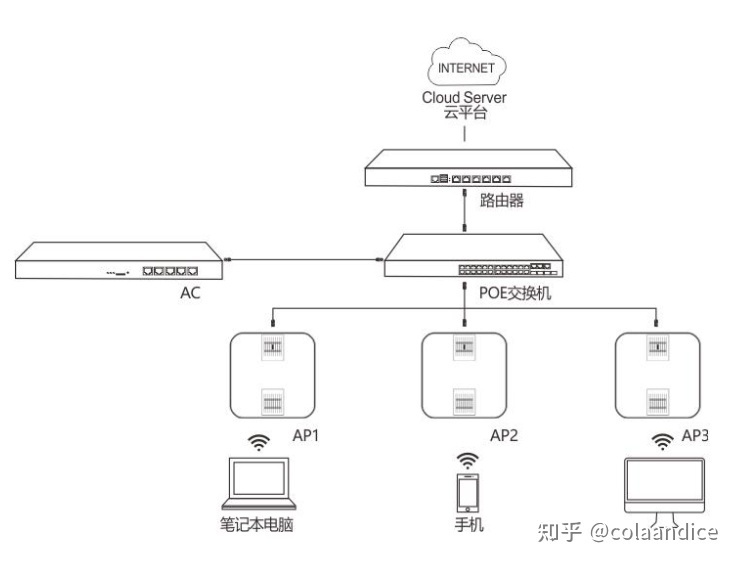

AC+AP方案的通用拓扑图
对于家庭环境来说,H3C,锐捷,TPLINK都有路由器+AC+POE的一体化产品,适合小型网络需求,通过硬件整合,可以节省成本,减少设备占用的空间。这种一体化的产品,是可以放入弱电箱的。但是个人并不推荐,将弱电箱作为家庭的设备中心。

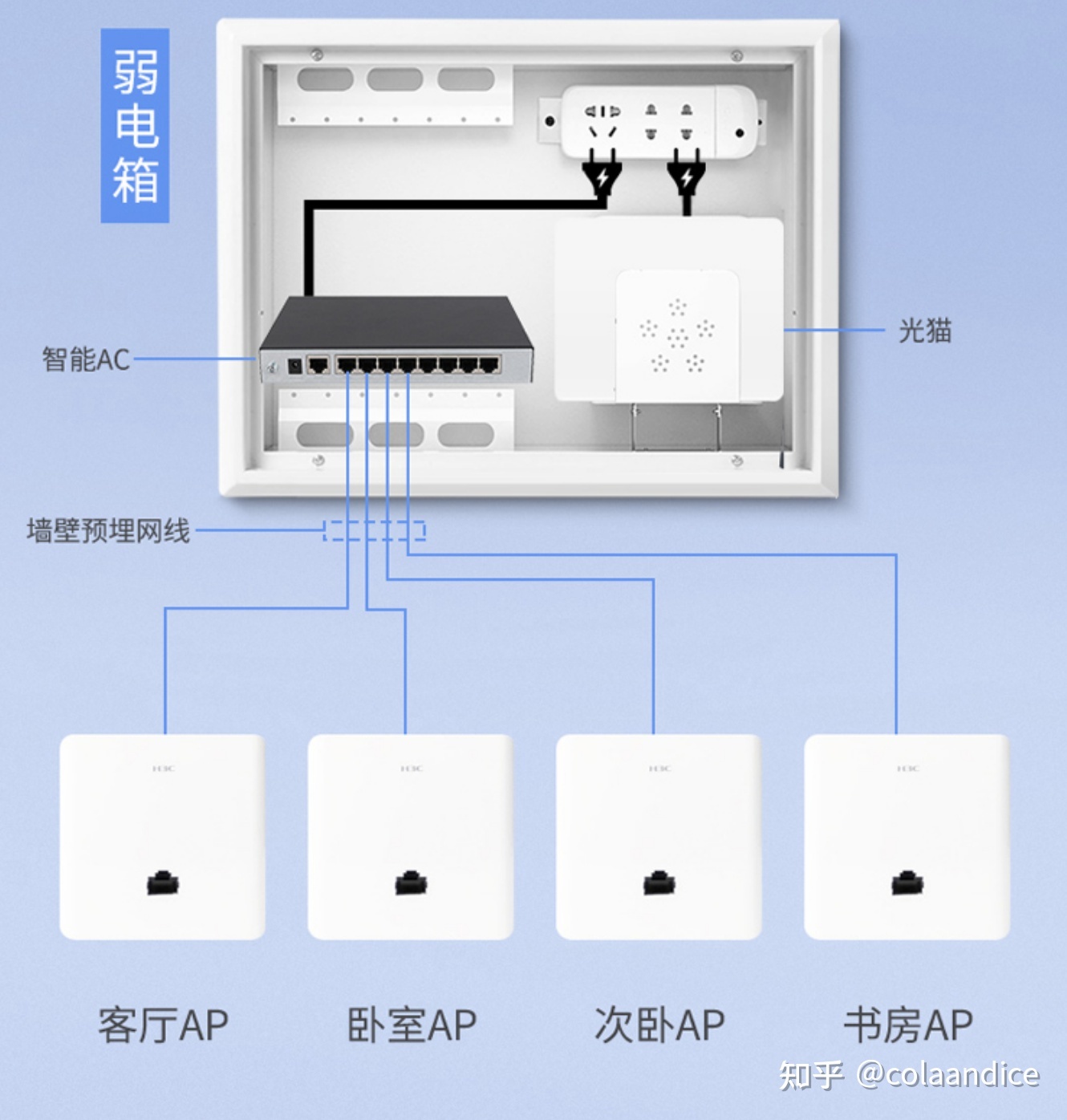

路由器+AC+POE的一体机的拓扑图
如果家庭网络并不复杂,可以使用这种方式,将路由器,AC,POE交换机,3个设备整合为1个设备,而且这个设备通常比较小巧,可以放在弱电箱中。因为弱电箱空间有限,如果对网络有更复杂的需求,建议在弱电箱中只保留光猫,其他网络设备都放在其他其他独立空间。

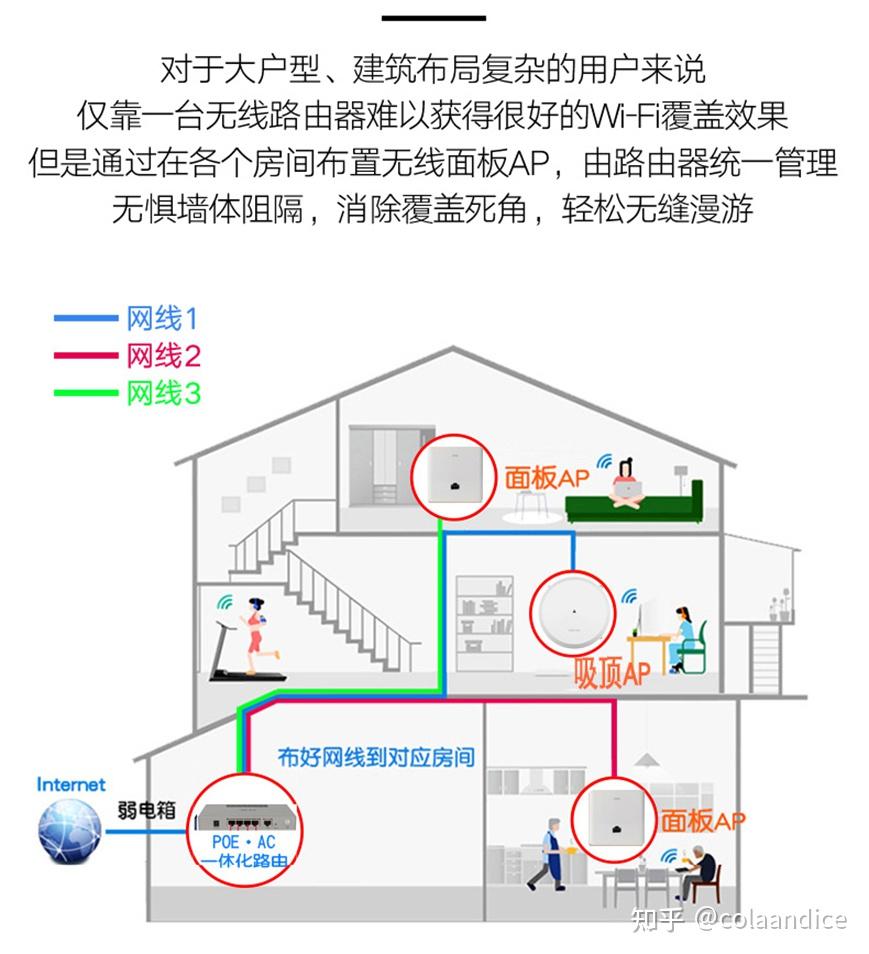

路由+AC+POE的一体机组网
路由+AC+POE的一体机组网
AP组网需要的设备清单
对于大部分家庭来说,只需要AC一体机和AP。安装和实施上还是非常简单的。

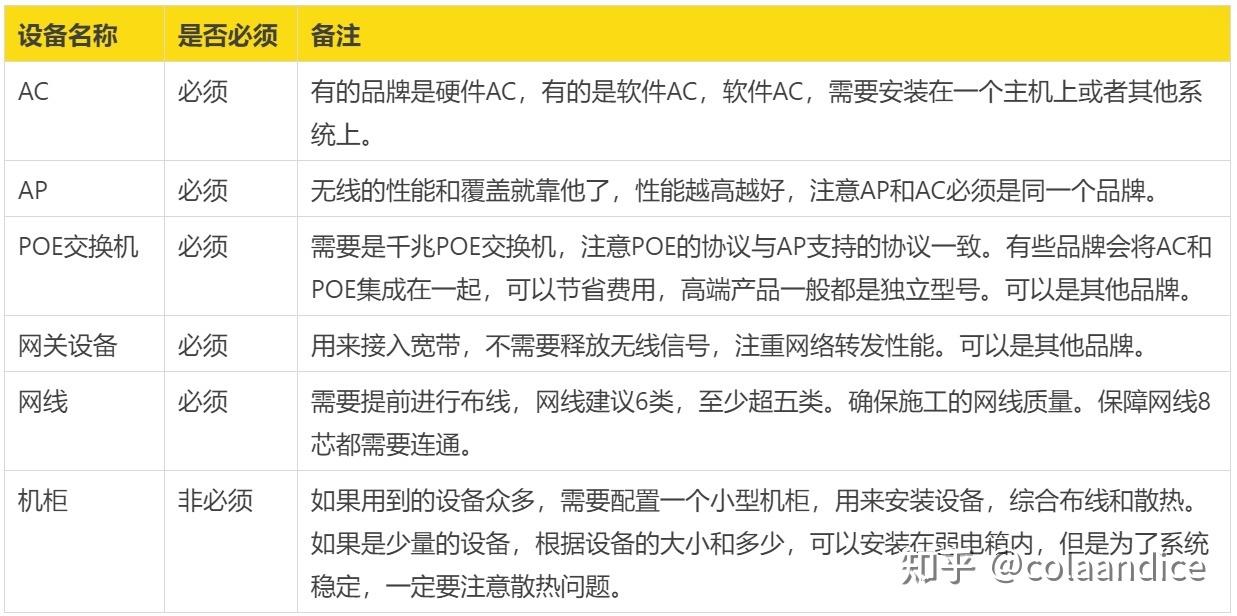

通用的AC+AP方案组网设备清单
对于AC++AP方式组网来说,需要的设备更多一些。如果使用AC+路由+POE的一体机,则会大大简化网络结构。如果对网络有更高的需求,这些设备可以分开选择,使用独立设备,性能更强。
常见AP的安装方法
首选的是吸顶AP,性能强,功率高,覆盖范围大,需要配合吊顶进行安装。适合在家装中使用吊顶的用户,比如有中央空调,新风系统。对于企业来说,可以采用明装即可。
在没有吊顶的情况下,每个房间都预留了网口,这个时候,只能使用面板AP。面板AP相对于吸顶AP便宜,但是受限于86面板的体积,面板AP的性能并不高,基本只能覆盖一个房间,因为房间的四周都是墙。面板AP通常作为吸顶AP的补充,不作为AP方案中的主力。
吸顶AP安装方法(最推荐的方案)
吸顶AP,安装位置高,AP的体积也大,信号覆盖强。

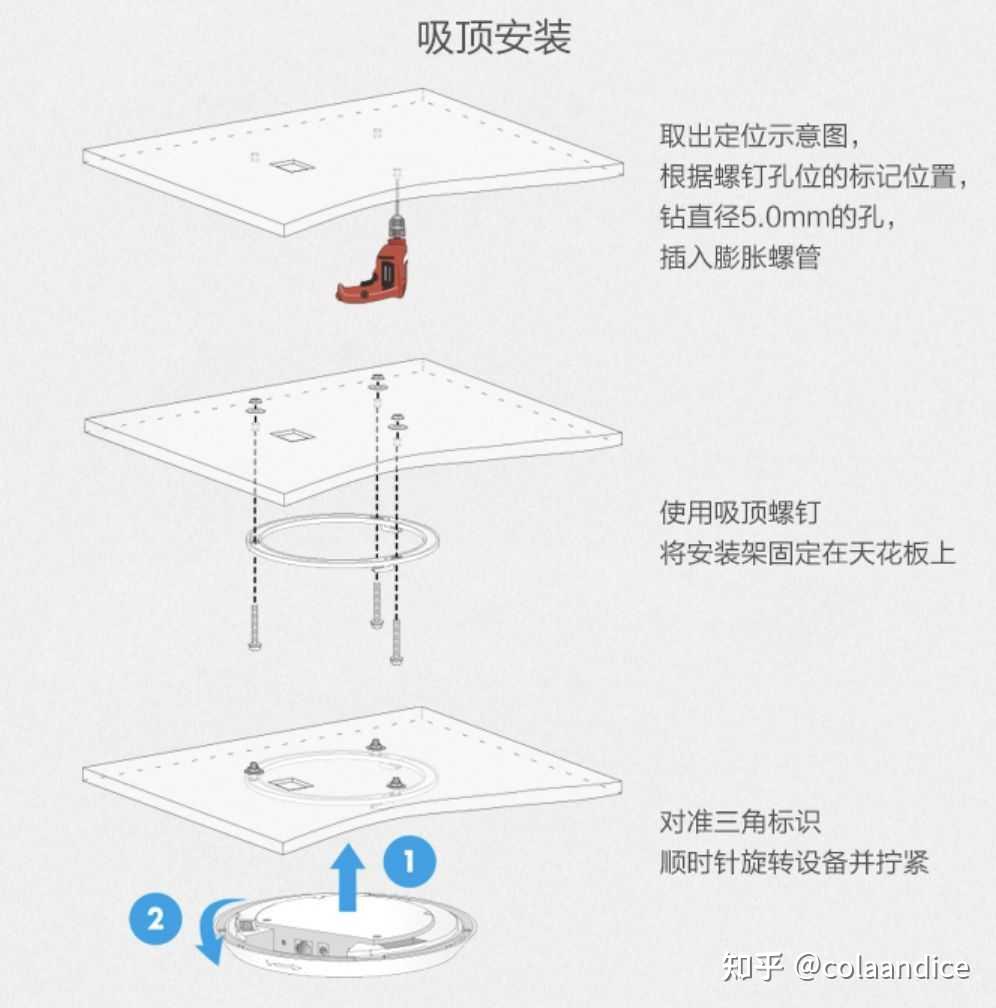

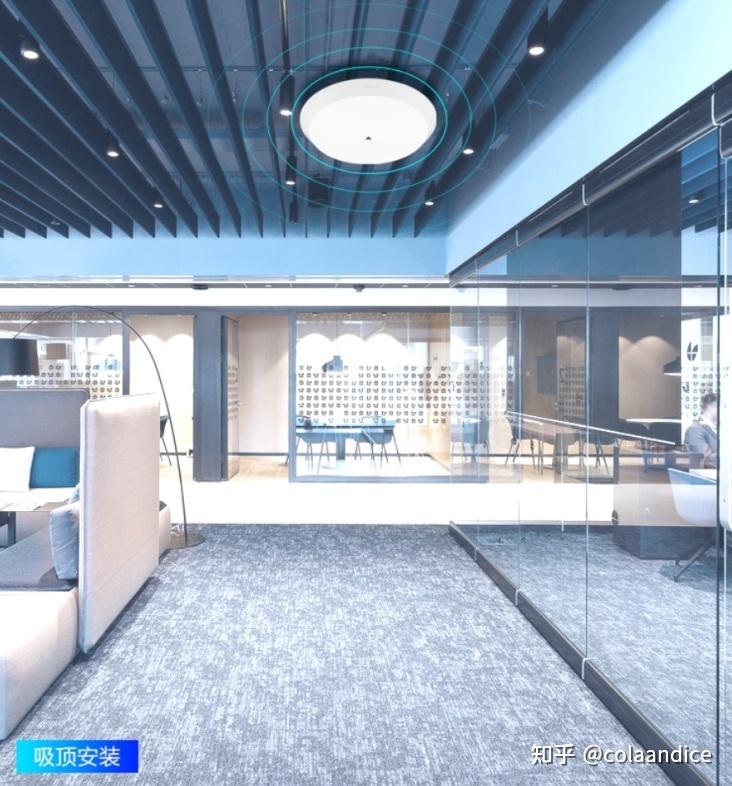

吸顶AP安装示意图
吸顶AP安装方法

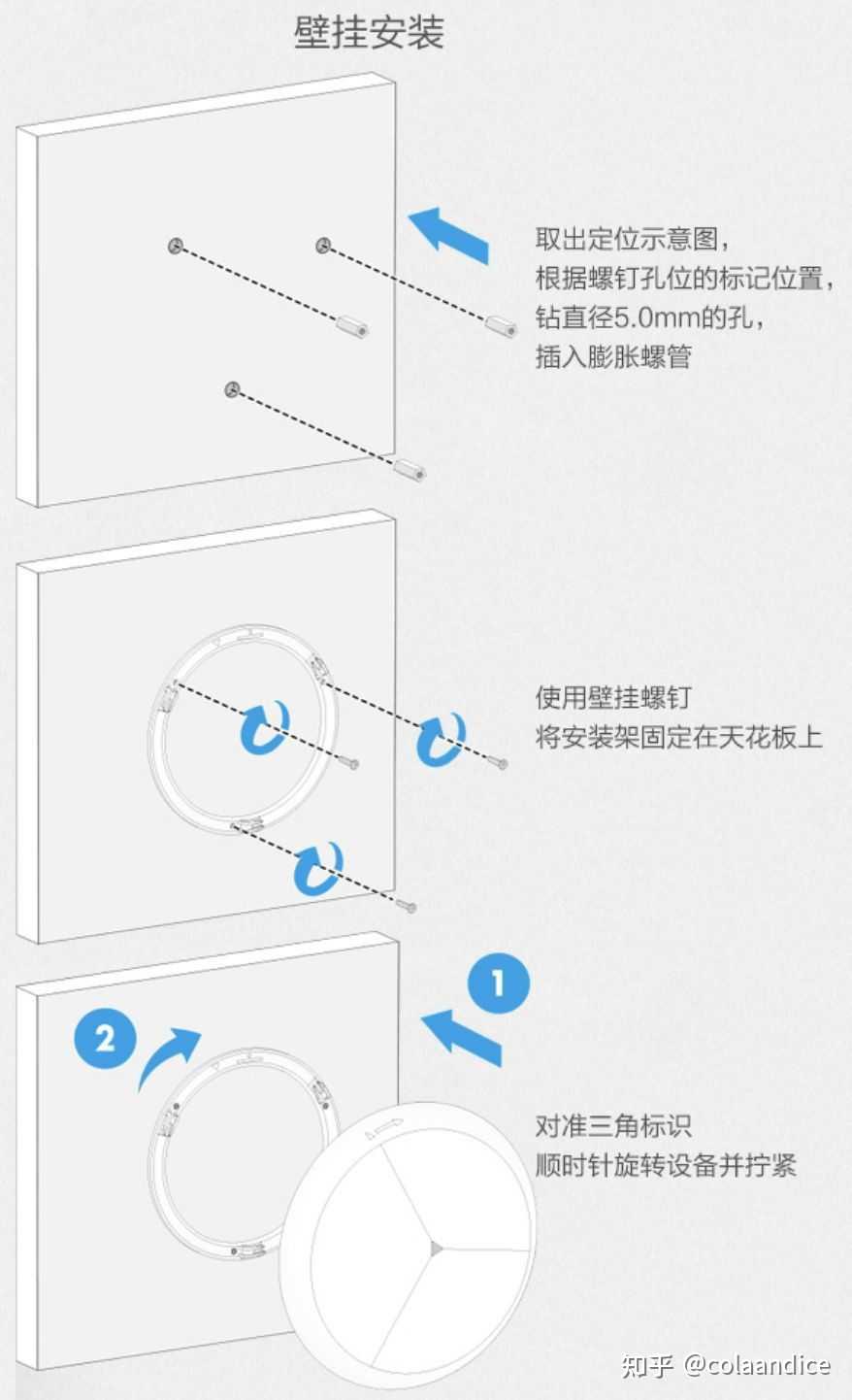

壁挂AP安装方法(很少使用)
壁挂AP安装方法
面板AP安装方法(家庭中常用)
安装在墙面的预留网口上即可,是很多家庭中首选的AP形式。

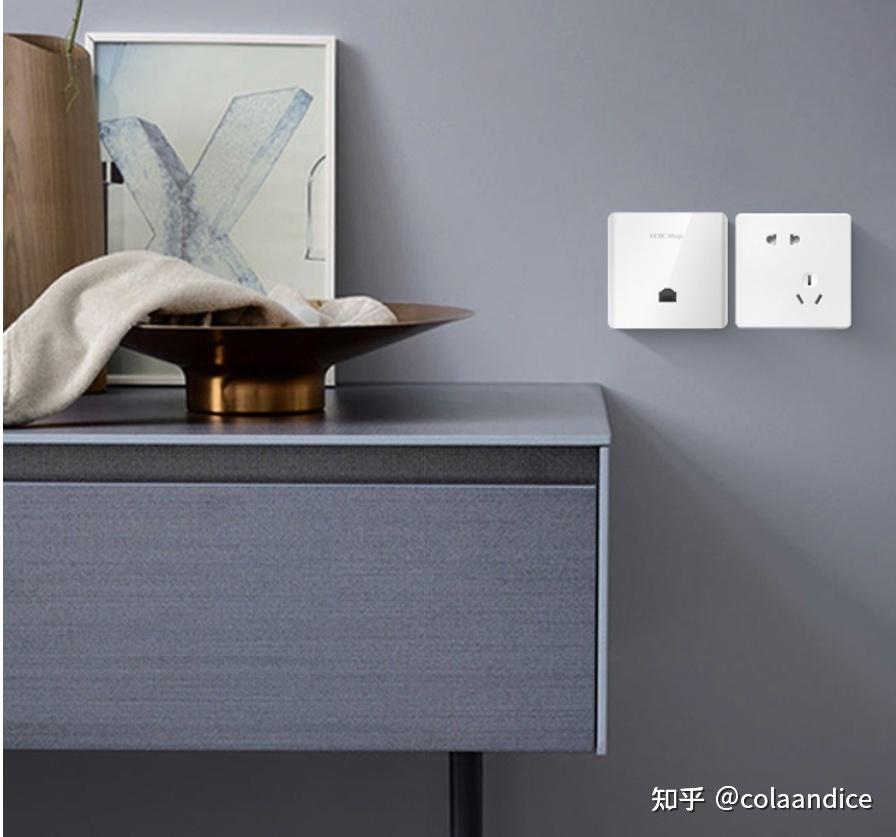

面板AP安装示意图
面板AP安装方法
AP方案的优势
美观
无论是吸顶AP,还是面板AP,可以使用吊顶安装,壁装,面板安装
吸顶AP基本是圆形,或者方形,颜色以白色为主,面板AP,还有多种颜色,可以更好的融入家居环境。
使用网线进行POE供电,不需要额外的电源线,安装后,简单整洁。可以使用木质家居等进行遮挡(但是不建议)
安装方法简单,除了网线水晶头需要制作外,AP的安装工序,自己或者装修师傅都可以操作。

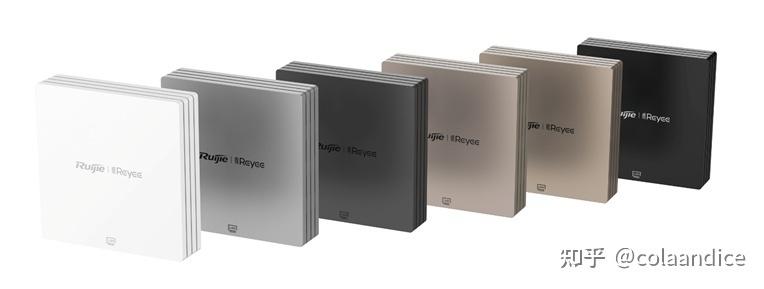

锐捷多种颜色的面板AP

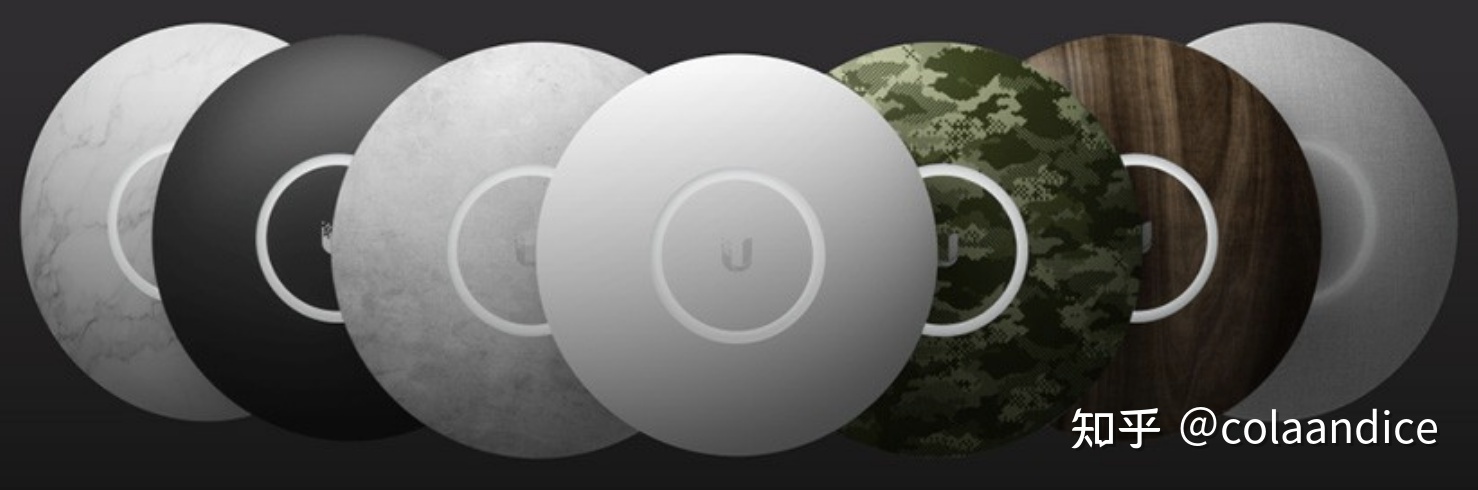

UBNT NanoHD,提供了多种外壳
大部分的AP产品还是以白色为主。吸顶外形基本是圆形。圆形对安装的要求更低,挂上就行,没有方向对齐的问题。
AP的配置项丰富
AP方案一直是大规模无线部署方案,主要用于企业中,在没有mesh组网之前,也是大户型的组网唯一方案。作为企业中的组网方案,网络的配置项目是极其丰富的,设备不仅仅要稳定,还要满足企业的多样化业务需求。所以企业一般会选择cisco,aruba,华为,H3C,锐捷,UBNT等无线产品。这类产品一般都可以进行WEB配置和命令行配置。
AP的性能强,带机量高,做工好,稳定。有专用的户外AP,不怕风吹雨淋。
随着家用市场的兴起,家用一般会使用厂商面向中小企业的产品,这类产品的性价比很高,保留大部分核心功能,简化了网络管理,主要使用WEB方式进行配置。更适合没有专业网络工程师的企业或者家庭使用。AP方案中的网络功能和配置,都在AC上进行配置。根据产品的不同,有的AC会进行数据转发,有的AC仅作配置管理,不参与数据转发。
主要的网络设置项目如下:
-
AP发射功率调整,可以调整每颗AP,每个信道的发射功率
-
自动信道优化,根据周边的射频干扰情况,自动优化AP信号
-
AP配置同步,AC统一配置,自动下发
-
多SSID设置(可以设置给智能家居,家人,访客等不同的SSID)
-
设置无线的Portal认证(短信认证,邮件认证,WEB认证等等)
-
客户端隔离
-
漫游优化
-
支持企业认证(使用额外的身份服务服务器,验证入网用户身份,802.1x认证)
极其丰富,高度自定义的功能,对于某些用户来说是好事,尤其是企业用户,如果没有这些功能,也是不能适用企业复杂的无线环境的。但是对于家庭用户来说,可能只需要配置其中的几项功能,大部分选项保持默认,就可以很好的工作。
对于喜欢折腾软路由,家里有NAS,智能家居,视频监控等,对网络有高要求的用户来说,大量丰富的自定义功能,也是AP模式吸引人的地方。
AP方案的不足
需要有网线,需要提前做好规划。所以AC+AP方案,需要在装修前就考虑好,在进行水电改造的时候,一起进行施工。如果前期没有规划,没有网线,后期想用AP方案,只能走明线了。而且必须使用网线,不能使用光纤,因为光纤不能进行供电。
综合成本较高,一方面是学习成本,需要用户有比较丰富的网络知识,可以自己处理一些常见的问题,初期安装调试,一般厂家会提供现场或者远程的技术支持。一方面是设备的成本,吸顶AP因为使用量比较少,相对成本更低一些,面板AP因为功率低,覆盖范围小,需要的数量就多,成本就高,还有综合布线的成本。
AP是企业级产品,与家用产品线不同,产品的售价较高,产品资源主要在厂家和代理商手里,因为主要做企业项目,走招投标流程,如果家庭使用,建议与我联系,可以有比较好的产品折扣。
AC+AP的设备选型和方案规划,可以私信与我交流,设备价格有较好折扣。欢迎大佬打赏哦。
AC+AP组网方案
低端品牌:TPLINK
中端品牌:H3C,锐捷
高端品牌:cisco,aubra,华为
部分品牌,AP数量多的时候,需要额外购买授权,一般的AC产品会自带一些数量的授权。在大型组网的时候,需要注意。
面板AP可以与吸顶AP混合使用,型号选择时候,需要注意与AC的支持型号匹配。
一般家庭使用,建议选择锐捷,H3C的AP产品,都是专业的网络厂商,产品更稳定可靠。
锐捷的AC一体机,型号比较多,供电功率足,可以稳定的支持千兆带宽。
MESH组网方案
MESH组网,目的是解决原来单一路由器的不足,即使使用了多个路由器,也无法实现无线的漫游,解决传统的无线中继的问题。
MESH的优势
- 组网简单,尤其是无线MESH,不用布线,支持有线,无线,混合等回程方式,路由器只要加电就可以
- 可以获得不错的漫游体验,SSID统一
- 可以随时增加路由器,来进行区域的无线增强
- 网络统一管理
MESH的不足
无线mesh的效果,对物理条件要求比较高,2个路由器之间的间隔不要太远,中间隔墙不要太多,一句话总结,本身无线很差的地方,无线MESH后的效果也不会太好。
整体的网络规模有限,一般支持10个左右路由器进行MESH组网,普通家庭够用,超大户型,企业环境下,MESH组网并不适用。
双频路由器的无线MESH,会占有无线带宽,终端的联网速度会降低不少
三频路由器的无线mesh效果比较好,但是都比较贵。通常三频路由器的价格比AP要贵。
不美观,大多数路由器都是普通的外置天线造型。
需要连接电源线,甚至网线,摆放位置受限,放在桌子上,周边要搭配家居,放在地方,信号不好,路由器的电源线,网线,外露,不整洁。
MESH的组网方案
MESH组网的方法和产品推荐,请查看我的文章
colaandice:MESH组网方案全集(有线回程,无线回程,AP模式)
MESH组网的路由选型
双频的路由器,适合有线回程,性价比高。
三频路由器,适合无线回程,无线性能好。内置天线产品,造型比较美观
2种组网方式的对比
如果在装修前,就进行了整体的网络规划,全屋有网线部署,对网络有较高的要求,对美观度也有要求,建议使用AC+AP的方案,可以获得良好的无线体验。有条件的使用吸顶AP,其次是面板AP。
如果有全屋网线,但是想解决成本,可以接受传统的路由器,可以选择MESH组网,使用双频路由器,进行有线回程,这样成本更低,就是路由器的外观不美观。
如果现有的条件,没有部署网线,想更好的进行无线的覆盖,那么MESH组网是唯一的选择,这种情况下,优先推荐三频路由器。
