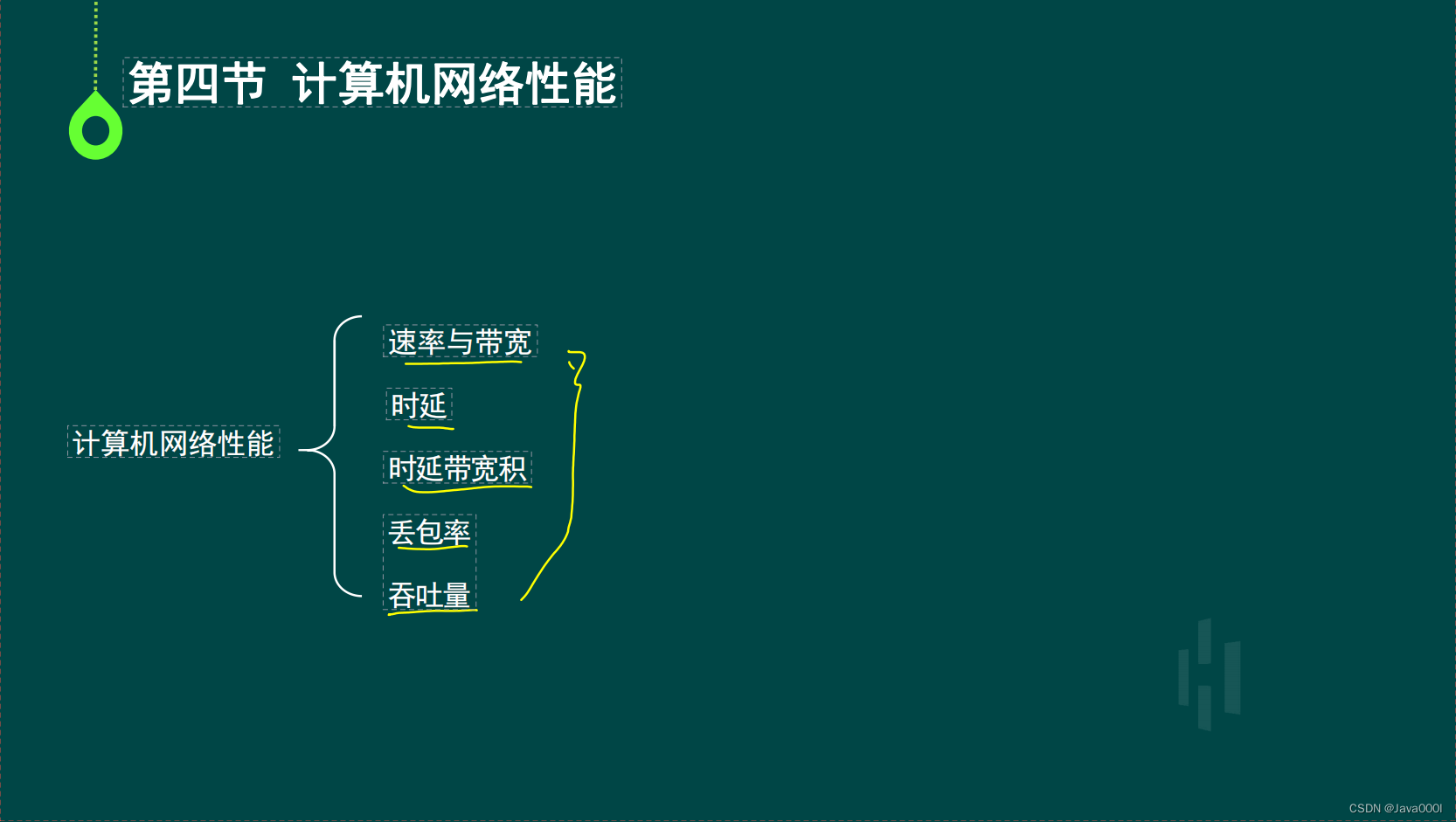

第四节计算机网络性能

在这里插入图片描述

第四节计算机网络性能

1 、速率：
速率：网络单位时间内传送的数据量，用以描述网络传输数据的快慢。

速率基本单位：bit/s（位每秒）
Kbit/s、 Mbit/s、 Gbit/s、 Tbit/s
单位的换算：
1 Tbit/s= 103 Gbit/s= 106 Mbit/s= 109 Kbit/s= 1012 bit/s

知识点 1 速率与带宽

第四节计算机网络性能

2 、带宽
（ 1 ）在通信和信号处理领域，指的是信号的频带宽度，即信号成分的
最高频率与最低频率之差。单位：Hz（赫兹）。

（ 2 ）在计算机网络领域，指的是一条链路或者信道的数据传输能力，
也就是最高数据速率，单位：bit/s（位每秒）。

知识点 1 速率与带宽

第四节计算机网络性能

在这里插入图片描述

第四节计算机网络性能

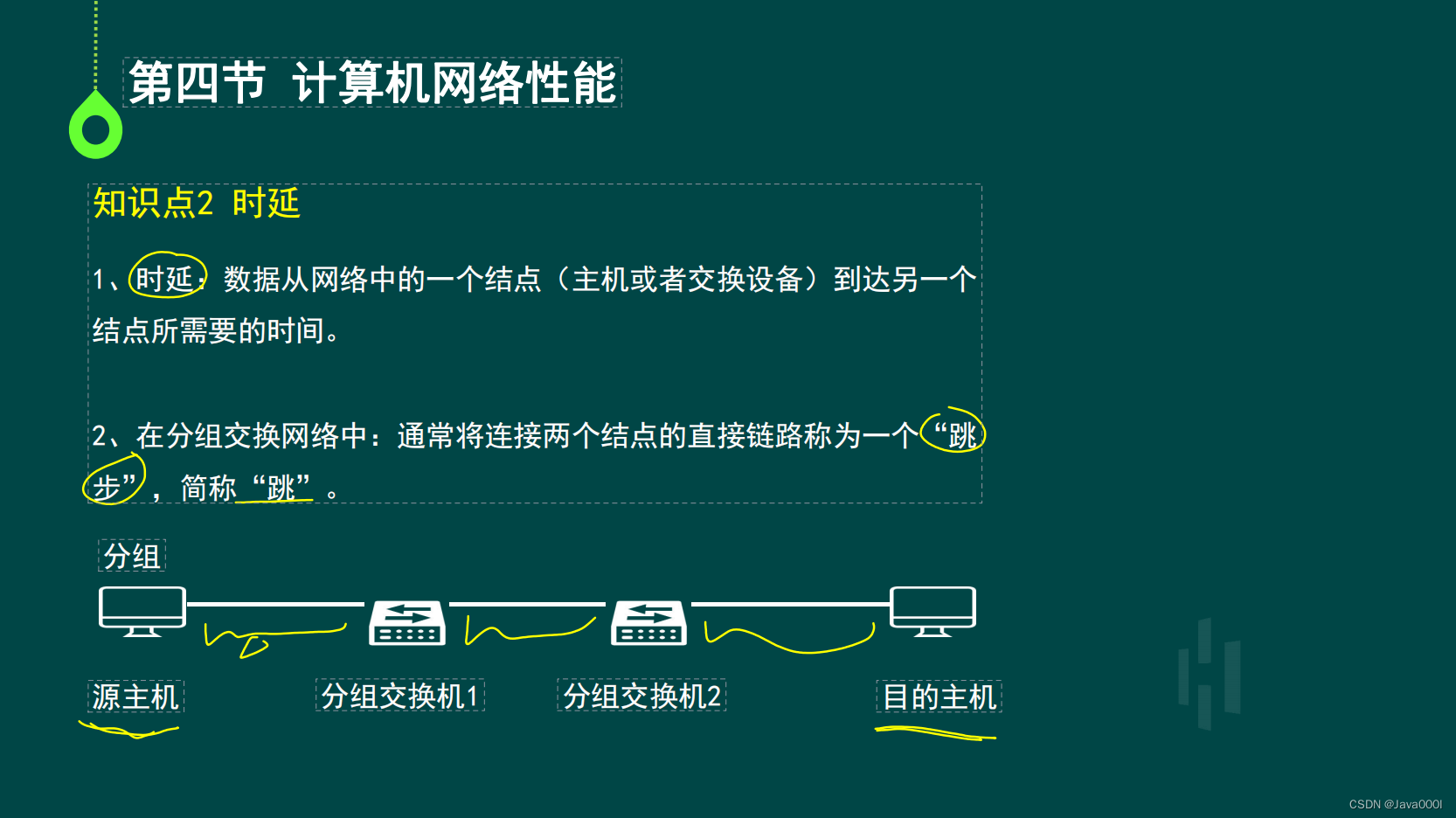

3 、分组的每跳传输过程中 4 类时间延迟：
（ 1 ）结点处理时延。dc
交换设备检查分组是否有差错，确定如何转发分组的时间，还有
可能修改分组的部分控制信息等。
此类延时较小，往往忽略。

知识点 2 时延

第四节计算机网络性能

（ 2 ）排队时延。dq
分组在交换结点内被交换道输出链路，等待从输出链路发送到下
一个结点的时间。
排队时延不确定。

知识点 2 时延

第四节计算机网络性能

（ 3 ）传输时延。dt
分组在输出链路发送时，从发送第一位开始，到发送完最后一位
需要的时间。
dt=L / R
L：分组长度，单位：bit
R：链路带宽（即速率），单位：bit/s

知识点 2 时延

第四节计算机网络性能

（ 4 ）传播时延。dp
信号从发送端出来，经过一段物理链路到达接收端需要的时间。
dp=D / V
D：物理链路长度，单位：m
V：信号传播速度，单位：m/s

一个分组经过一个跳步需要的时间：dh=dc +dq+dt +dp

所有跳步的时间总和即为一个分组从源主机到达目的主机的时延。

知识点 2 时延

第四节计算机网络性能

例：【选择题】 1 、在讨论网络总时间延迟时常常被忽略的是（）
A.传输时延
B.分组排队时延
C.传播时延
D.结点处理时延

【正确答案：D】
【答案解析】：P 37 - 38 时延

讲解归纳与举例

第四节计算机网络性能

例：【选择题】 2 、信号从发送端发出，经过一定距离的物理链路到
达接收端所需要的时间称为（）
A.处理时延
B.排队时延
C.传输时延
D.传播时延

【正确答案：D】
【答案解析】：P 37 - 38 时延

讲解归纳与举例

第四节计算机网络性能

例：【选择题】 3 、物理链路长度D= 500 m，信号传播速度V= 2500 km/s，
则所求传播时延为（）
A. 2 * 10 ^（- 1 ）s
B. 2 * 10 ^（- 2 ）s
C. 2 * 10 ^（- 3 ）s
D. 2 * 10 ^（- 4 ）s

【正确答案：D】
【答案解析】：P 37 - 38 时延。D= 500 m，V= 2500 km/s= 2. 5 × 106 m/s，
dp=D/V= 500 /（ 2. 5 × 106 m/s）= 2 × 10 -^4 s

讲解归纳与举例

第四节计算机网络性能

时延带宽积：物理链路的传播时延与链路带宽的乘积，记为G。
表示一段链路可以容纳的数据位数，也称为：以位为单位的链路长度。

公式：G=传播时延×链路带宽=dp × R
传播时延的单位：s
带宽的单位： bit/s
时延带宽积的单位：bit

知识点 3 延时带宽积

第四节计算机网络性能

例：【选择题】 1 、如果将物理链路看作传播数据的管道，则用来表示
一段链路可容纳的数据位数的概念是（）
A.时延带宽积
B.排队时延
C.最大吞吐量
D.链路带宽

【正确答案：A】
【答案解析】：P 38 时延带宽积

讲解归纳与举例

第四节计算机网络性能

例：【选择题】 2 、设信号传播速度V= 2500 km/s，链路长度D= 500 m，链
路带宽 R= 10 Mbit/s，则该段链路的时延带宽积为（）
A. 1500 bit
B. 2000 bit
C. 2500 bit
D. 4000 bit
【正确答案：B】
【答案解析】：P 38 时延带宽积。时延带宽积=传播时延×带宽
=（D/V）X R = 0. 0002 × 10 × 106 = 2000 bit

讲解归纳与举例

第四节计算机网络性能

在这里插入图片描述

第四节计算机网络性能

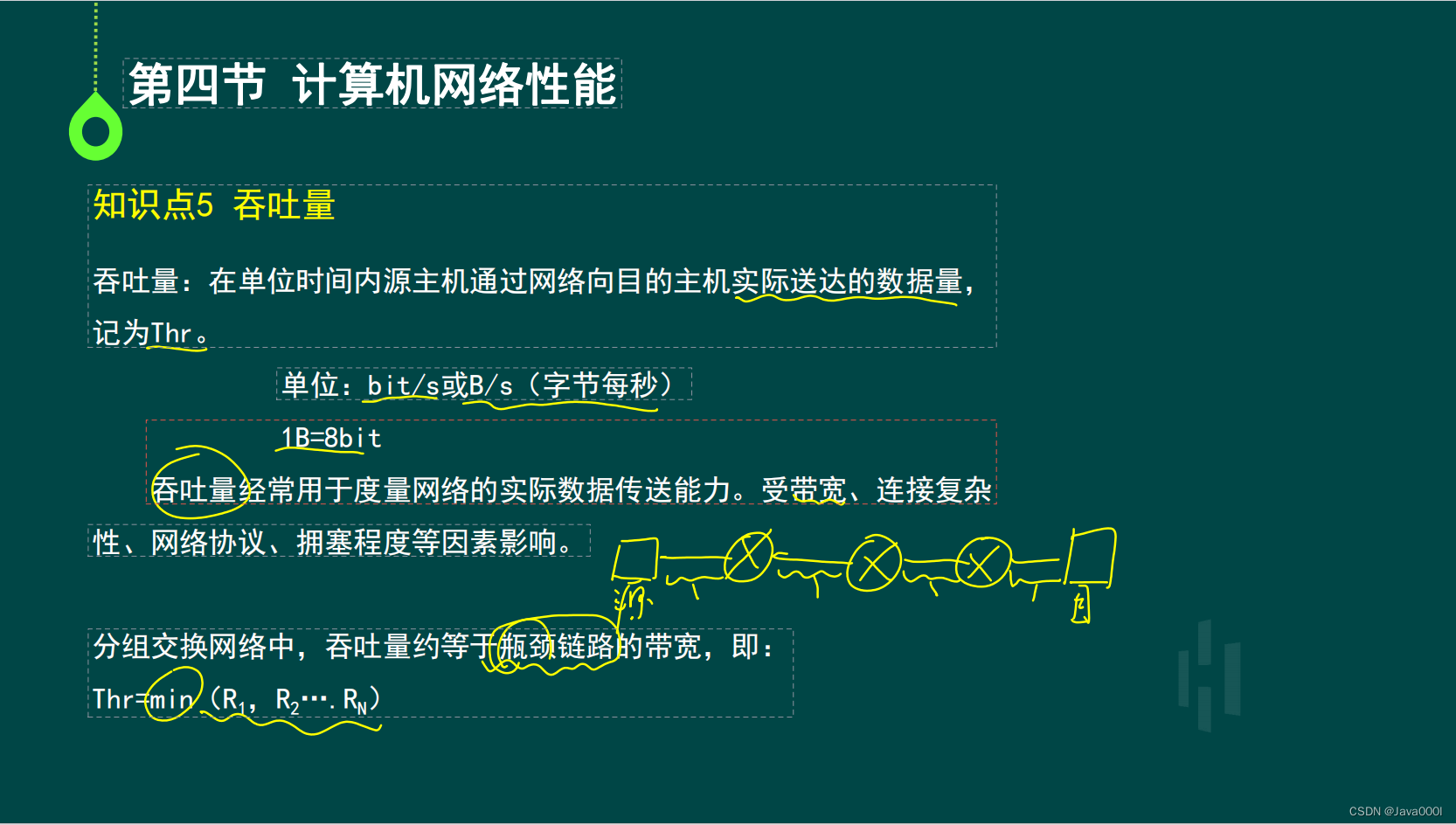

知识点 5 吞吐量

在这里插入图片描述

第四节计算机网络性能

例：【选择题】 1 、在分组交换网中，若主机A向主机B传送数据只能经过由
3 段链路组成的一条路径，其速率分别是R 1 = 500 bit/s、R 2 = 2 Mbit/s、
R 3 = 1 Mbit/s，则A到B的最大吞吐量为（）
A. 250 bit/s
B. 500 bit/s
C. 10 ^ 6 bit/s
D. 2 * 10 ^ 6 bit/s
【正确答案：B】
【答案解析】：P 39 吞吐量。对于分组交换网络，源主机到目的主机的吞吐
量在理想情况下约等于瓶颈链路的带宽，即等于链路的带宽中的最小值。

讲解归纳与举例

第四节计算机网络性能

例：【综合题】 2 、设主机A和主机B由一条带宽为R= 108 bit/s、长度为
D= 100 m的链路互连，信号传播速率为V= 250000 km/s。如果主机A从t= 0 时刻
开始向主机B发送长度为 L= 1024 bit的分组。
试求：

主机A和主机B间的链路传输时延dt。
主机A发送该分组的传播时延dp。
3 .该分组从主机A到主机B的延迟T。（忽略结点处理时延和排队时延）
4 .在t=dt时刻，分组的第一位在何处。（说明原因）
5 .主机A与主机B间链路的时延带宽积G。

讲解归纳与举例

第四节计算机网络性能

【参考答案】 1. 主机A和主机B间的链路传输时延dt。
dt=L/R= 1024 bit÷ 108 bit/s= 1. 024 × 10 -^5 s
2. 主机A发送该分组的传播时延dp。
dp=D/V= 100 m÷ 250000 km/s= 100 ÷ 250000 × 103 m/s= 4 × 10 -^7 s
3. 该分组从主机A到主机B的延迟T。（忽略结点处理时延和排队时延）
T=dt+dp= 1. 024 × 10 -^5 s+ 4 × 10 -^7 s= 1. 064 × 10 -^5 s
4 .在t=dt时刻，分组的第一位在何处。（说明原因）
分组的第一位已到达主机B，因为：dt>dp。
5. 主机A与主机B间链路的时延带宽积G。
G=dp×R= 4 × 10 -^7 s× 108 bit/s= 40 bit

第五节计算机网络体系结构

1 、用户之间进行信息交换
1 ）硬件：主机、链路、交换设备
2 ）协议

2 、协议最典型的划分方式就是采用分层的方式来组织协议。

3 、分层的核心思路是上一层的功能建立在下一层的功能基础上，每一
层内均要遵守一定的通信规则，即协议。

知识点 1 计算机网络分层体系结构

在这里插入图片描述

第五节计算机网络体系结构

4 、计算机网络体系结构：计算机网络所划分的层次以及各层协议的集合。
这种分层体系结构是按功能划分的，不是按实现方式划分的。

知识点 1 计算机网络分层体系结构

在这里插入图片描述

第五节计算机网络体系结构

在这里插入图片描述

第五节计算机网络体系结构

在这里插入图片描述

第五节计算机网络体系结构

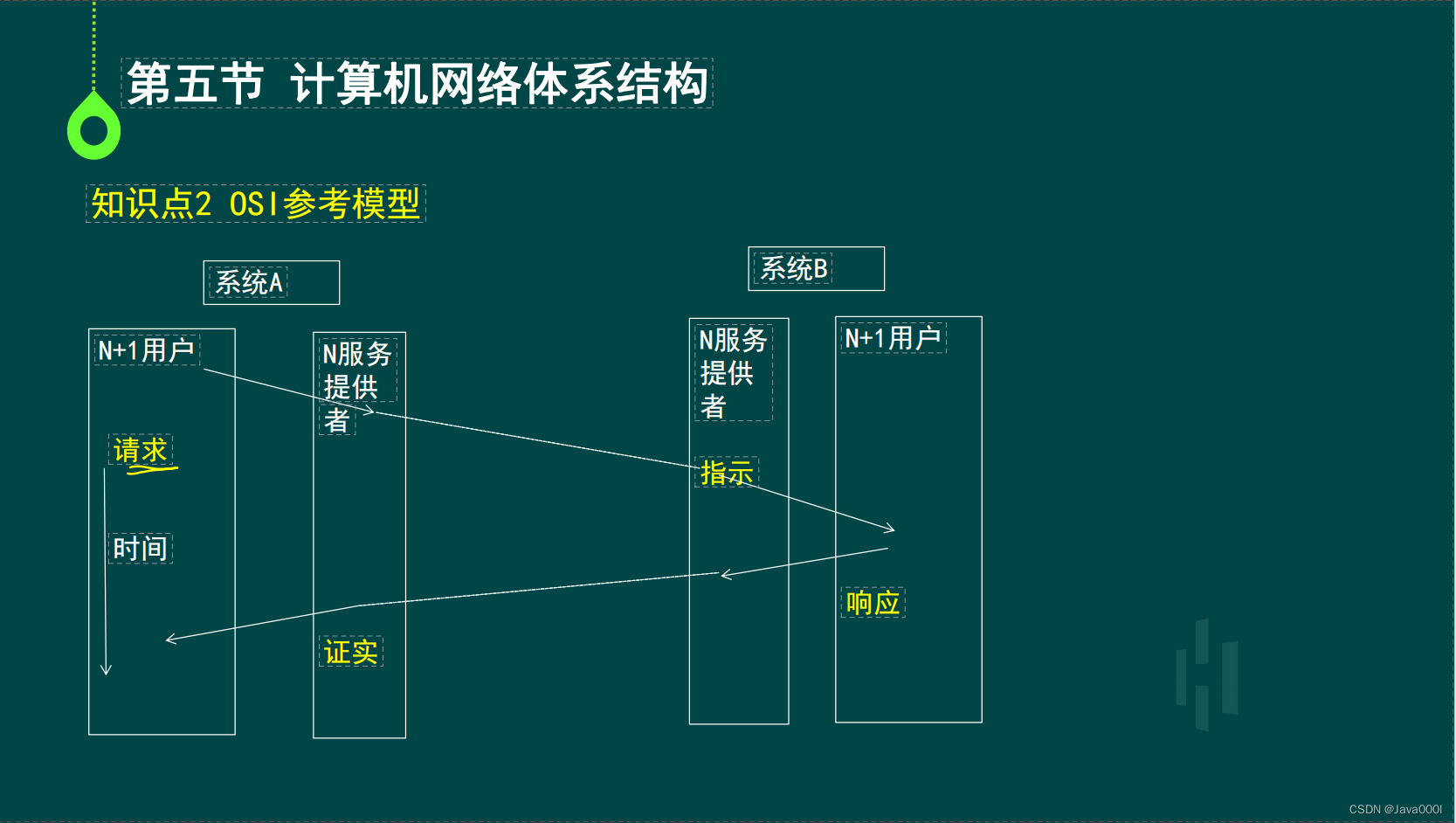

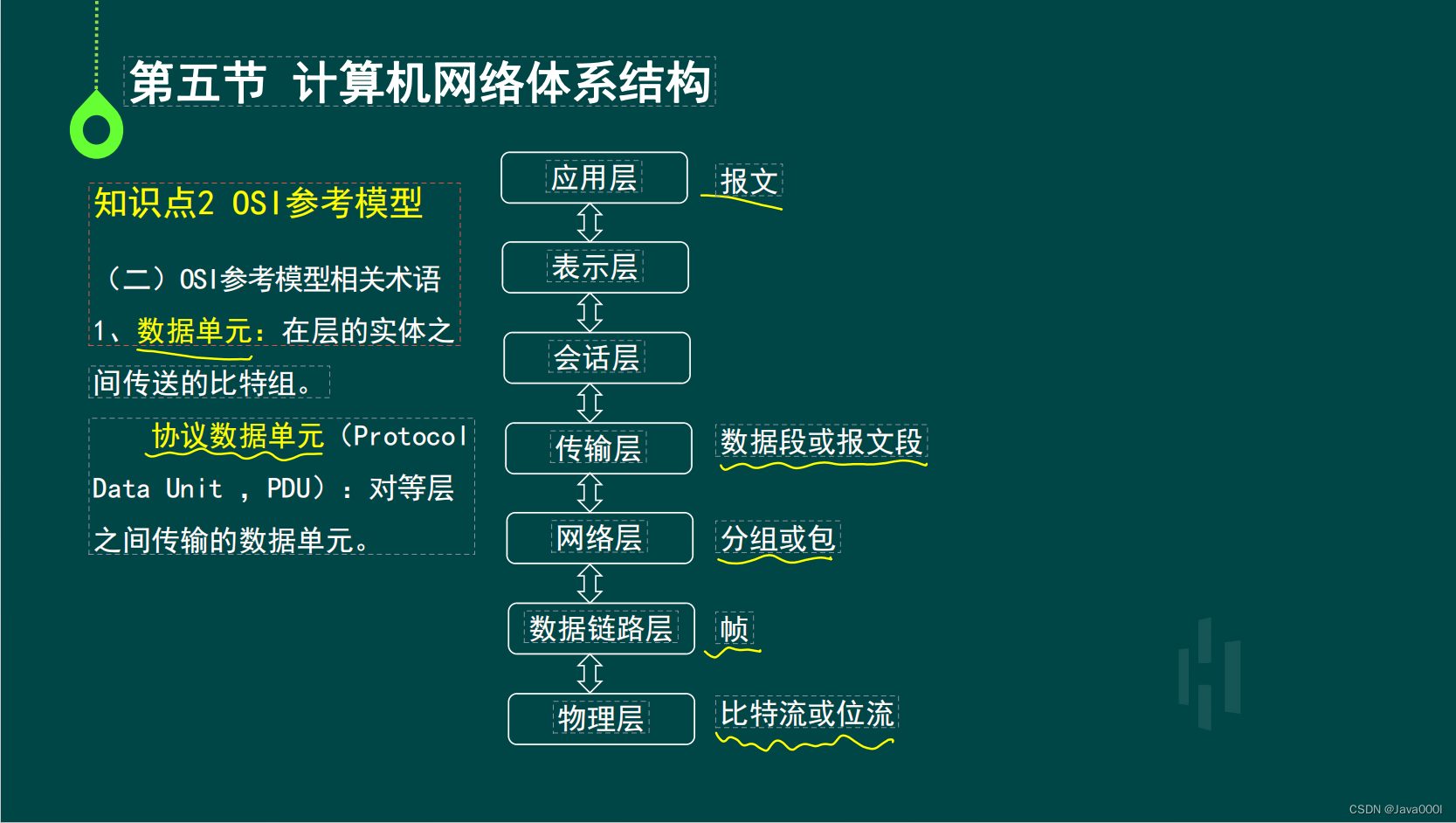

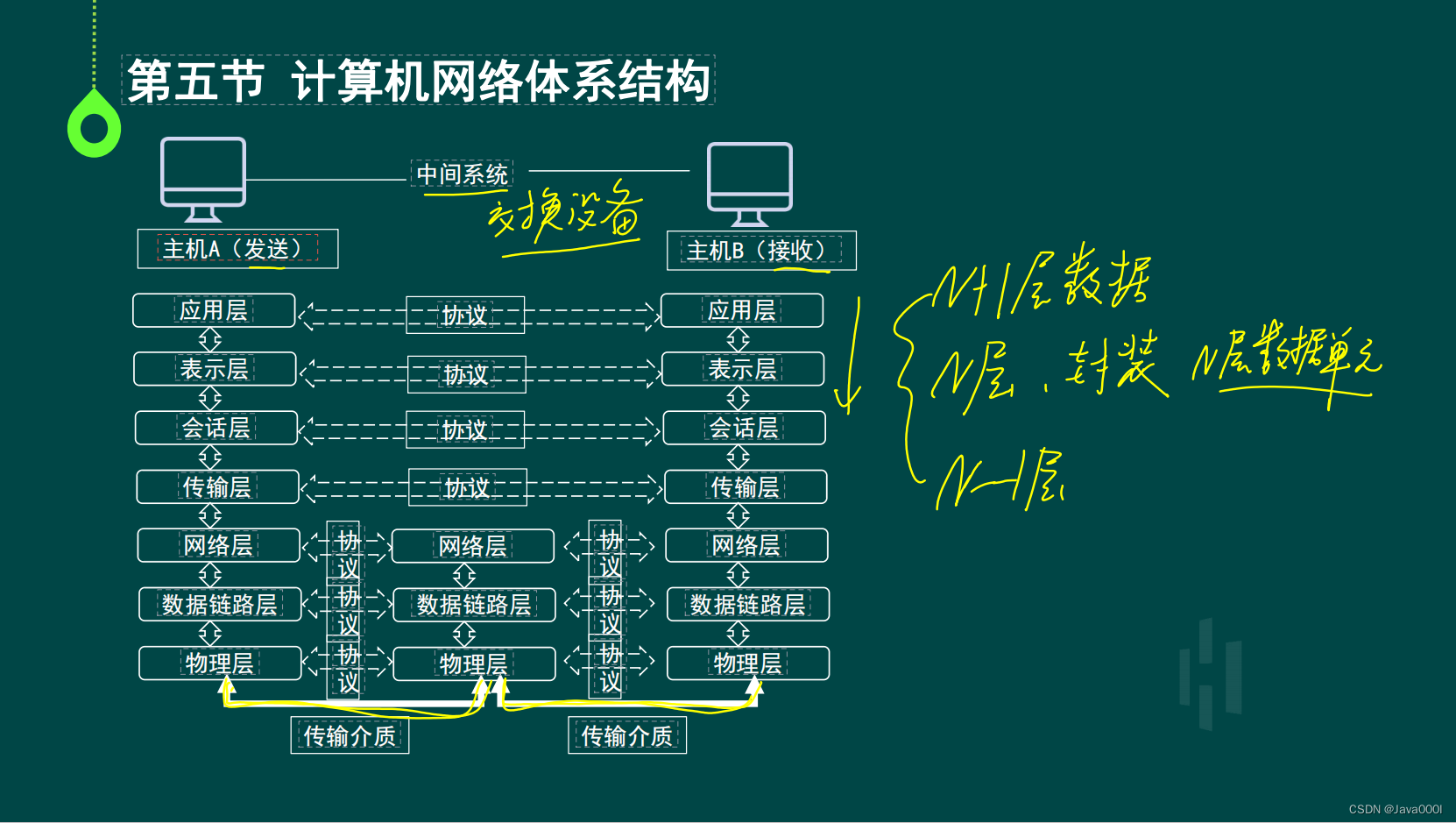

1 、数据（PDU：协议数据单元）在垂直的层次中自上而下地逐层传递至物理层。
2 、实通信：物理层的两个端点进行物理通信。
3 、虚拟通信：对等层不直接进行通信。
4 、中间系统（路由器）：通常只实现物理层、数据链路层和网络层功能。
5 、结点到结点层：物理层、数据链路层、网络层。
端到端层：传输层、会话层、表示层、应用层。

知识点 2 OSI参考模型

第五节计算机网络体系结构

6 、七层简单了解
1 ）物理层：无结构的比特流传输。
2 ）数据链路层：“帧”，有效的差错控制。
3 ）网络层：数据转发与路由。
4 ）传输层：第一个端到端的层次。复用/分解，端到端的可靠数据传
输、连接控制、流量控制、拥塞机制等。
5 ）会话层：用户与用户之间的连接。建立会话时核实双方身份、费
用、对话控制与管理等。
6 ）表示层：处理应用实体之间交换数据的语法。
7 ）应用层：提供网络服务（文件传送、电子邮件、P 2 P等）。
