1.1数字通信信号处理

1.1.1进行数字化的原因

优点：

1.数字信号更易于再生

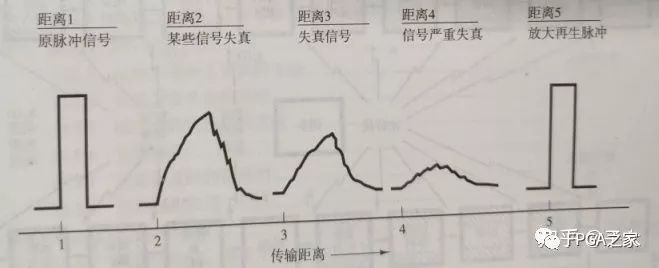

脉冲的失真与再生

2.数字电路有更好的抗失真和抗干扰能力

只有能够把电路从一个状态变换到另一个状态才能起到破坏的作用

3.数字电路比模拟电路更可靠，且其生产成本比模拟电路更低

数字硬件比模拟硬件更具灵活性，比如微处理器、数字开关、大规模集成（LSI）电路等；

时分复用（TDM）信号比频分复用（FDM）的模拟信号更简单；

不同类型的数字信号（数据、电报、电话、电视等）在传输和交换中都被看成是相同的信号——比特信号；

为方便交换，还可将数字信号以数据包（packet）的形式进行处理。

代价：

1.与模拟系统相比，数字系统需要更多的信号处理技术；

2.在通信的各个阶段，数字系统都需要分配一部分资源用于实现同步，而在模拟系统中同步相对较容易；

3.数字系统具有门限效应（nongraceful degradation），当信噪比下降到一定限度时，服务质量会急剧恶化，而大部分模拟通信系统服务质量的下降较平滑。

1.1.2典型通信系统（DCS）的方框图

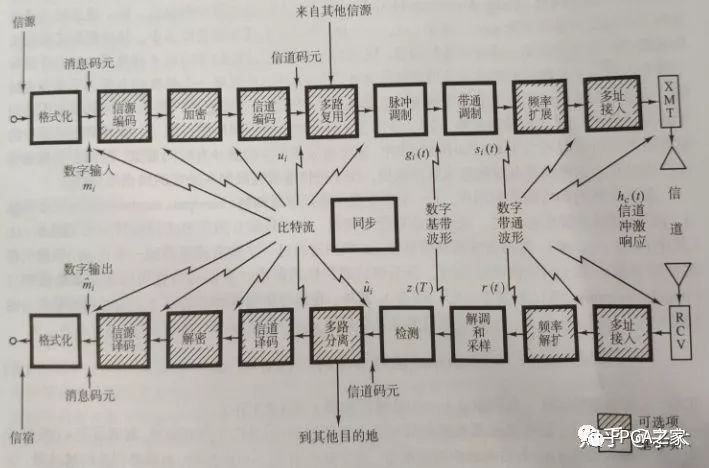

典型数字通信系统的方框图

1.DCS必不可少的信号处理方框有：格式化、调制、解调/检测、同步。

2.格式化把源信号转换成比特，从而保证信息与DCS信号处理的一致性。

3.脉冲调制之前的信号仍是比特流形式，调制就是将消息码元或信道码元（采用信道编码）转换成与传输信道特性匹配的波形（waveform），脉冲调制（pulse modulation）是必不可少的步骤，将二进制代码转换为基带波形。

4.带通调制：只要传输介质不支持脉冲波形的传输就必须带通调制

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

5.均衡可以认为是一种滤波过程，用以对坑由信道引起的任何不良影响，它可以包含在解调器中也可以在解调器之后；尤其是信道冲激响应外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传使信号严重失真时，均衡器就不可或缺了，它用于补偿（消除或削弱）由非理想的所导致的任何形式的信号失真。

6.解调是波形（基带脉冲）的恢复，而检测则指与波形的数字意义有关的判决。

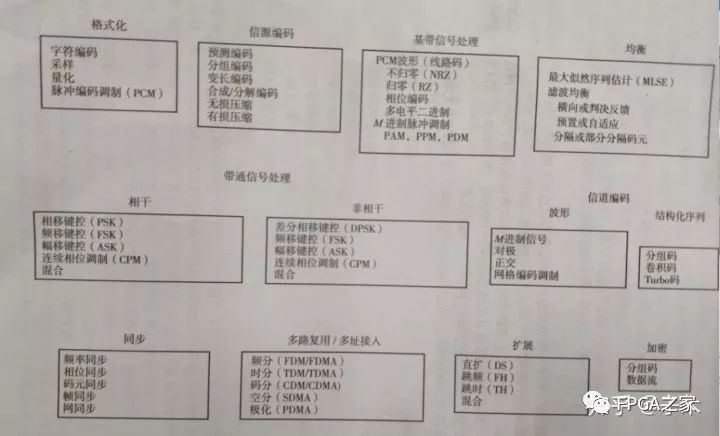

7.对信号的变换可分为九类：格式化与信源编码、基带信号处理、带通信号处理、均衡、信道编码、复用和多址接入、扩展、加密、同步。

8.解调：通常借助于参考波形来完成，如果所采用的参考信号是所有信号参量（特别是相位）的测度，则称为相干解调；如果不需要相位信息就是非相关解调。

9.信道编码的目的：增强数字信号抗信道减损能力，如噪声、衰落、干扰等。信道编码包含波形编码和结构化序列。

基本数字通信交换

下面开始正题了。。。。。

1.1.3基本的数字通信术语

*信源（information source）

*文本消息（textual message）

*字符（character）

*二进制数字（binary digit）

*比特流（bit stream）比特流通常称为基带信号

*码元（symbol）数字信息一个码元由k比特组成，M进制，外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传，单位波特（Baud）

*数字波形（digital waveform）

*数据速率（data rate）单位是比特每秒

1.1.4数字通信与模拟通信的性能比较

1.模拟系统的波形是连续的，因而有无穷多个，这说明接收机必须处理无穷多个波形。衡量模拟通信系统的性能的指标是保真度标准，如信噪比、百分比失真、发端波形和收端波形之间的期望均方误差

2.数字通信系统发送的是代表数字的信号，这些数字组成一个有限集或字符表，且对于接收机而言该表是先验已知的。衡量数字通信系统的一个性能参数是错误判决的概率或者差错概率（外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传）

1.2 信号分类

1.2.1 确定信号与随机信号

1.若信号是确定的（deterministic），其在任何时间的值都是确定已知的

2.若信号是随机的（random），则在信号实际发生之前具有一定的不确定性

确定的信号或波形可以用明确的数学表达式来建模，而对于随机信号却不能这样表达。若要描述随机信号或波形，可以采用概率好热统计平均。

1.2.2 周期信号与非周期信号(nonperiodic signal)

对于外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

1.2.3 连续信号与离散信号

模拟信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传是时间的连续信号，即惟一的定义在所有时间上，而离散信号只在离散的时间点上存在，是数字序列

1.2.4 能量信号与功率信号

1.能量信号

当且仅当外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传在所有时间上的能量不为0且有限（）时，该信号为能量信号。其中，

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

2.功率信号

当且仅当信号的功率不为0且有限（外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传）时，该信号为功率信号，其中，

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

*通信系统的性能依赖于接收信号的能量（energy），另外，功率是能量传递的速率，它决定着发射机的电压和无线系统中必须考虑的电磁场强度。

*一般地，周期信号和随机信号是功率信号，而非周期的确定信号是能量信号。

1.2.5 单位冲激函数

单位冲激函数或狄拉克函数外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传，其幅值无限大，脉冲宽度为0，面积为1。可理解为幅度有限，持续时间趋于0的单位面积脉冲。具有如下性质：

筛选或采样特性。

1.3 频谱密度

信号的频谱密度（spectral density）是信号的能量或功率在频域上的分布特性。

能量谱密度（Energy Spectral Density,ESD）,功率谱密度（Power Spectral Density,PSD）

1.3.1 能量谱密度

实值能量信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的总能量式

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

利用帕斯瓦尔定理可得到时域和频域表示的信号能量

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

其中，外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传是非周期信号的傅里叶变换。令代表谱的平方值，即

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

则外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的数值就是信号的能量谱密度（ESD）。因而，信号的能量为谱密度的积分

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

*由于信号是实值的，外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传是频率的偶函数，所以正负频率部分具有相等的能量。

*由于能量谱密度在频域上关于原点对称，故信号的总能量可以表示为

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

1.3.2 功率谱密度

如果外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传是周期为的周期信号，那么它就是功率信号。周期信号的平均功率

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

采用实值周期信号的帕斯瓦尔定理，得

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

其中，外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传是周期信号傅里叶级数的复系数的幅值。

周期信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的功率谱密度（PSD）, 是频域中的非负实偶函数，给定频域中的功率分布，PSD定义为

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

对功率谱密度在外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传上积分可得实值信号的功率。

*非周期信号功率谱密度的极限表达为

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

1.4 自相关函数

1.4.1 能量信号的自相关函数

相关是匹配过程，而自相关是指延迟信号与其自身信号的匹配。实值能量信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的自相关函数定义为：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传 ,

自相关函数提供了信号与其平移外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传时间后所得信号之间关联程度的测度。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传不是时间的函数，而是信号与其平移时间间隔的函数。

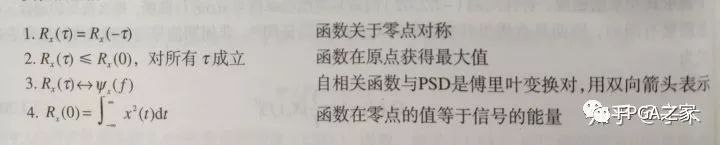

实值能量信号的自相关函数具有以下性质：

若性质1到3成立，则性质4可由性质3得到

1.4.2 周期（功率）信号的自相关函数

周期信号的自相关函数表示为

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传，

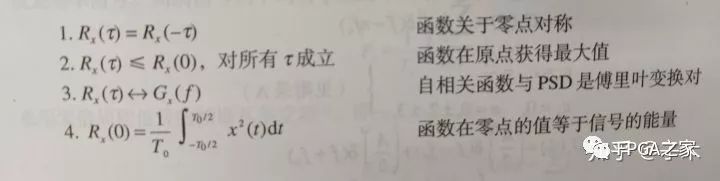

实值功率信号的自相关函数与能量信号的自相关函数有类似的性质：

1.5 随机信号（此部分可参考以前的文章）

通信系统的主要目的就是通过信道传输信息。任何有用信息都是随机出现的。

1.5.1 随机变量

1.5.1.1集总平均

1.5.2 随机过程

1.5.2.1 随机过程的统计平均

1.5.2.2平稳性

1.5.2.3宽平稳随机过程的自相关函数

1.5.3 时间平均和各态遍历

1.5.4 随机过程的功率谱密度和自相关函数

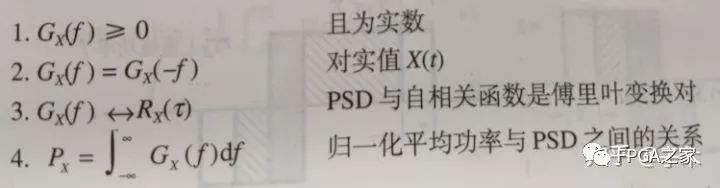

PSD函数主要有如下性质：

*可由自相关函数得到信号的带宽信息，如果自相关函数的图像下降缓慢则是低频带信号，如果非常陡峭则是高频段信号。

1.5.5 通信系统中的噪声

自然噪声和人为噪声

1.5.5.1 白噪声

热噪声的主要频谱特性是，在大多数通信系统中，其功率谱密度在所讨论的频率点上都是一样的，换言之，从直流到外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传 Hz的频率上，热噪声源在每单位带宽上产生的噪声功率相等。

1.6 线性系统的信号传输

线性系统及其主参数

1.6.1 冲激响应

线性时不变系统在时域中可用冲激响应外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传来描述。其输入为冲激函数。

1.6.2 频域传递函数

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

1.6.2.1 随机过程和线性系统

当线性时不变系统输入为随机过程时，输出也是随机过程。输入信号功率谱外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传和输出信号功率谱的关系为：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

可以证明，若将高斯过程输入线性时不变系统，其输出也是高斯的。

1.6.3 无失真传输

无失真传输输出信号：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

对上式进行双边傅里叶变换：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

实现无失真传输的系统传递函数为：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

*要实现无失真传输，在系统的全部响应中，幅频响应应是常数，相频响应应是频率的线性函数。

*为了正确的迭加，信号的所有频率分量还必须以相同的时延到达，时延外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传与相移、角频率的关系为：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

显然，为了实现所有频率分量以相同的时延到达，相移要和频率成正比。常用于衡量信号时移特性的指标是群延迟特性：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

因此，若要无失真传输，相移是频率的线性函数就等效为群延迟外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传为常数。

1.6.3.1 理想滤波器

对通带外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传范围外的频率，理想滤波器的幅频响应为零。通带的有效宽度为

1.6.3.2 可实现滤波器

最简单的可实现低通滤波器有电阻R和电容C组成，称为RC滤波器。

1.6.4 信号、电路和频谱

信号可由其频谱来描述，同样地，网络或电路也可用其频谱特性或频域传递函数来描述。

时域卷积，频域乘积。

1.7 数字数据的带宽

1.7.1 基带与带通

可以通过基带信号与载波信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传相乘的方法，把低通或基带信号的频谱搬移到高频。相乘器的输出波形为，称为双边带（Double-Sideband ，DSB）调制信号（modulated signal），其表达式为：

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

有频谱搬移理论，DSB信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的频谱为

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

基带信号外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的带宽为 ,DSB信号的带宽为。

1.7.2 带宽问题

在通信和信息理论中，许多重要定理都是基于带宽严格受限（strictly bandlimited）信道这个假设，这表明在带宽之外不能有信号功率。但带宽严格受限信号是不可能实现的，因为其信号持续时间是无限的。

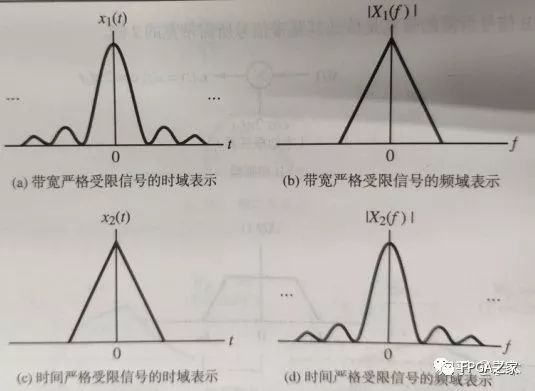

带宽严格受限信号、时间严格受限信号的时、频域表示

*时域持续时间有限，频域无限；频域带宽受限，时域无限。

2. 大多数数字调制方式产生的波形（有些调制方式产生的波形没有明显的波瓣）

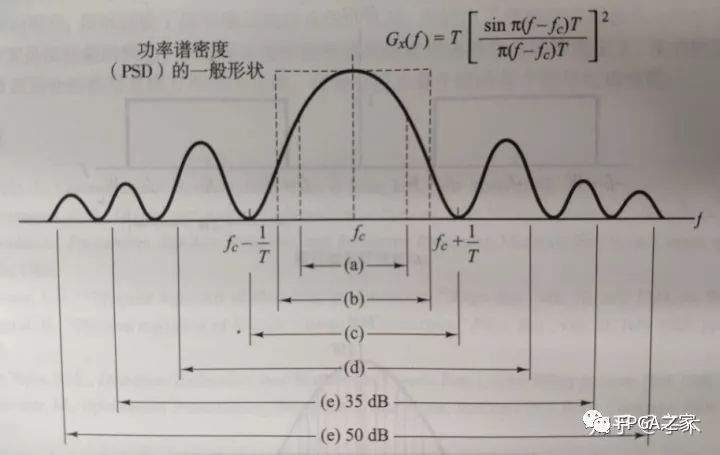

数字数据的带宽。（a）半功率带宽（b）等效噪声带宽（c）零点到零点带宽（d）99%功率带宽（e）限制PSD（即限制带外衰减）在35~50dB之间

（a）半功率带宽（half-power bandwidth）指外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传的功率下降到峰值的一半，或比值下降3dB的两频率点之间的间隔。

（b）等效矩形或等效噪声带宽（equivalent rectangular or noise equivalent bandwidth）

这个概念最初的目的是为了从具有宽带噪声输入的放大器中快速计算输出噪声功率，这个概念也可以推广到信号带宽。信号的等效带宽外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传 ,其中是所有频率上的信号总功率，是在带宽中点的值（假设该值是最大值）。

（c）零点到零点带宽（null-to-null bandwidth）数字通信最通用的带宽定义是主瓣宽度，在该频带上包含了大部分信号功率。但这个定义不适用于没有明显波瓣的调制方式。

（d）部分功率保留带宽（fractional power containment bandwidth）此带宽定义要求在正截止频率以上和负截止频率以下各保留0.5%的信号功率，因此该带宽内包含了99%的信号功率。

（e）有界功率谱密度（bounded power spectral density）此定义指在确定带宽之外的任意频率处，外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传必须比带宽中心点的值低一个确定数，典型的衰减电平值为35dB或50dB。

（f）绝对带宽（absolute bandwidth）指在该带宽之外的频谱全为零的频率间隔。该定义在理论上有用，但对于可实现信号，绝对带宽为无穷大。

1.8 小结一波

这一部分和上一章定义了一些基本术语，引入了时变信号的基本概念，如分类、频谱密度、自相关等，分析了随机信号，并从统计特性和频谱分布两个角度分析了通信系统的主要噪声模型——高斯白噪声；最后讨论了信号通过线性系统的性质，并给出了理想滤波器的几个可实现的逼近。绝对带宽是很抽象的概念，在实际系统中要根据具体应用选择合适的带宽定义。
