死磕 Netty 之内存篇：再探 Netty 池化内存分配管理

Netty 从 4.1.45 版本开始，基于 jemalloc4.x 算法对内存模块进行重构，两者差别比较大。

内存规格

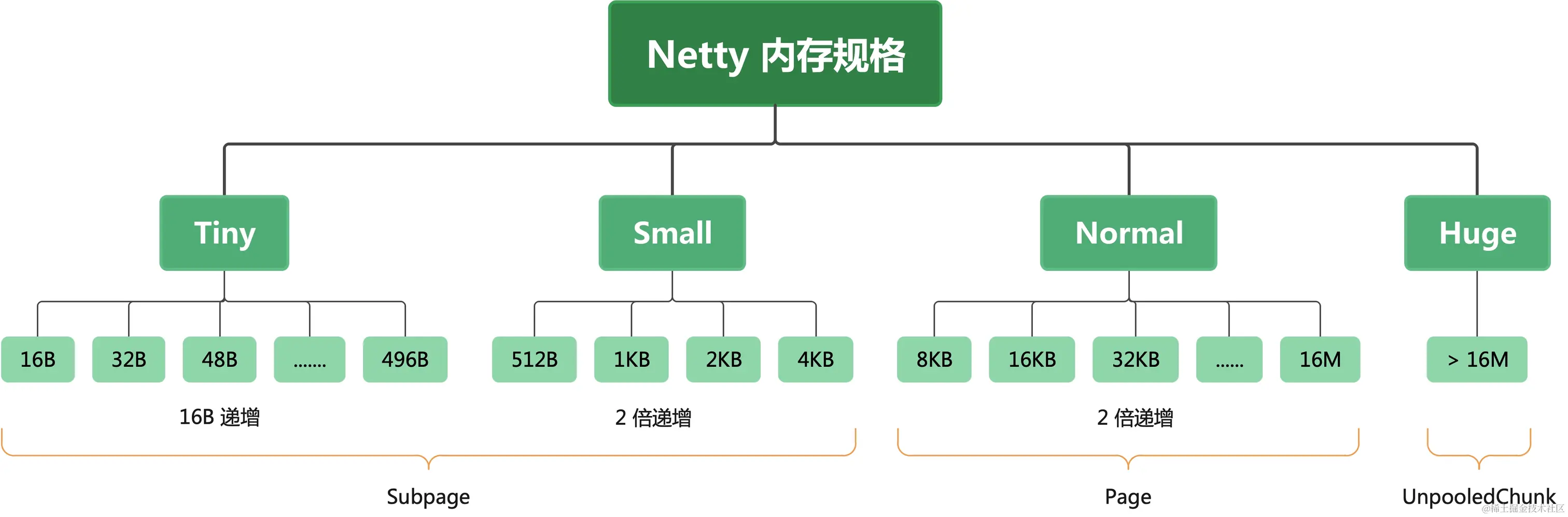

在文章 深挖 Netty 高性能内存管理 我们知道了基于 jemalloc3 的 Netty将整个内存划分为：Tiny、Small、Normal 和 Huge 四类。其中 Tiny 为 0 ~ 512 B 之间的内存块，Small 为 512B ~ 8KB 之间的内存块，Normal 为 8KB ~ 16M 之间的内存块，Huge 则是大于 16M 的，如下图：

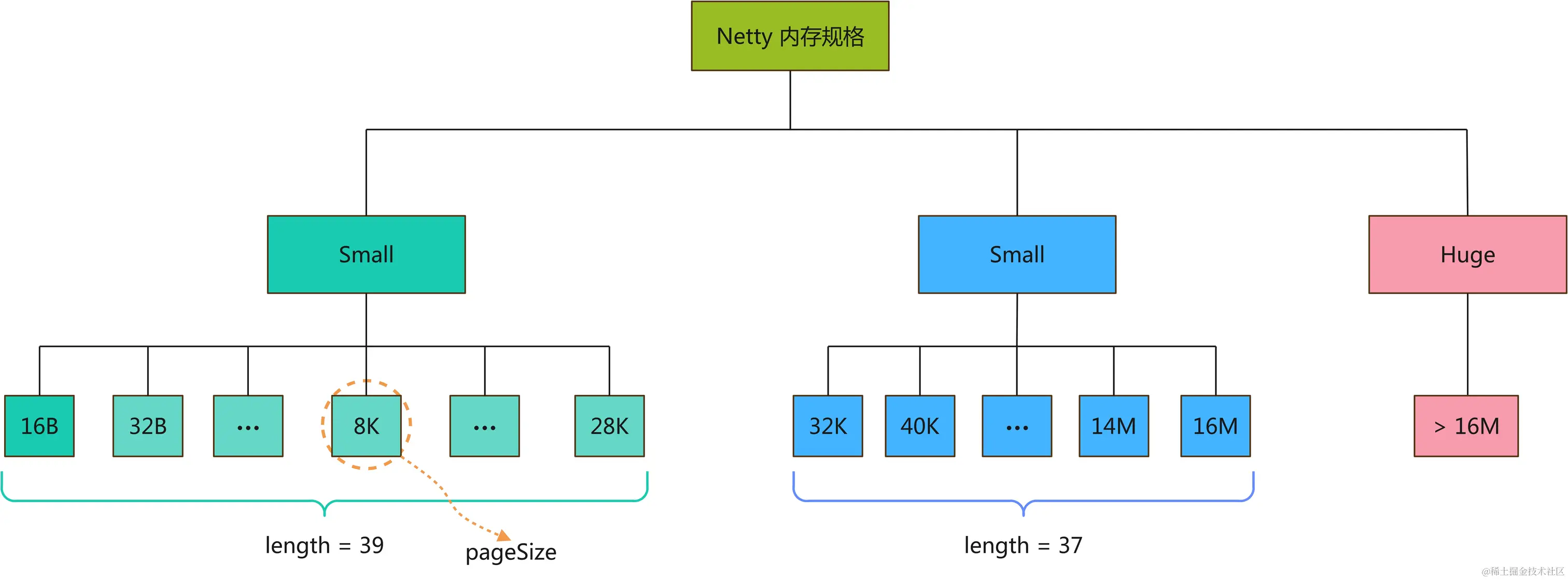

而基于 jemalloc4 的 Netty 则将 Tiny 去掉了，保留了 Small、Normal、Huge，内存划分如下：

• Small：[0-28K]
• Normal：(28K - 16M]
• Huge：> 16M

整体架构

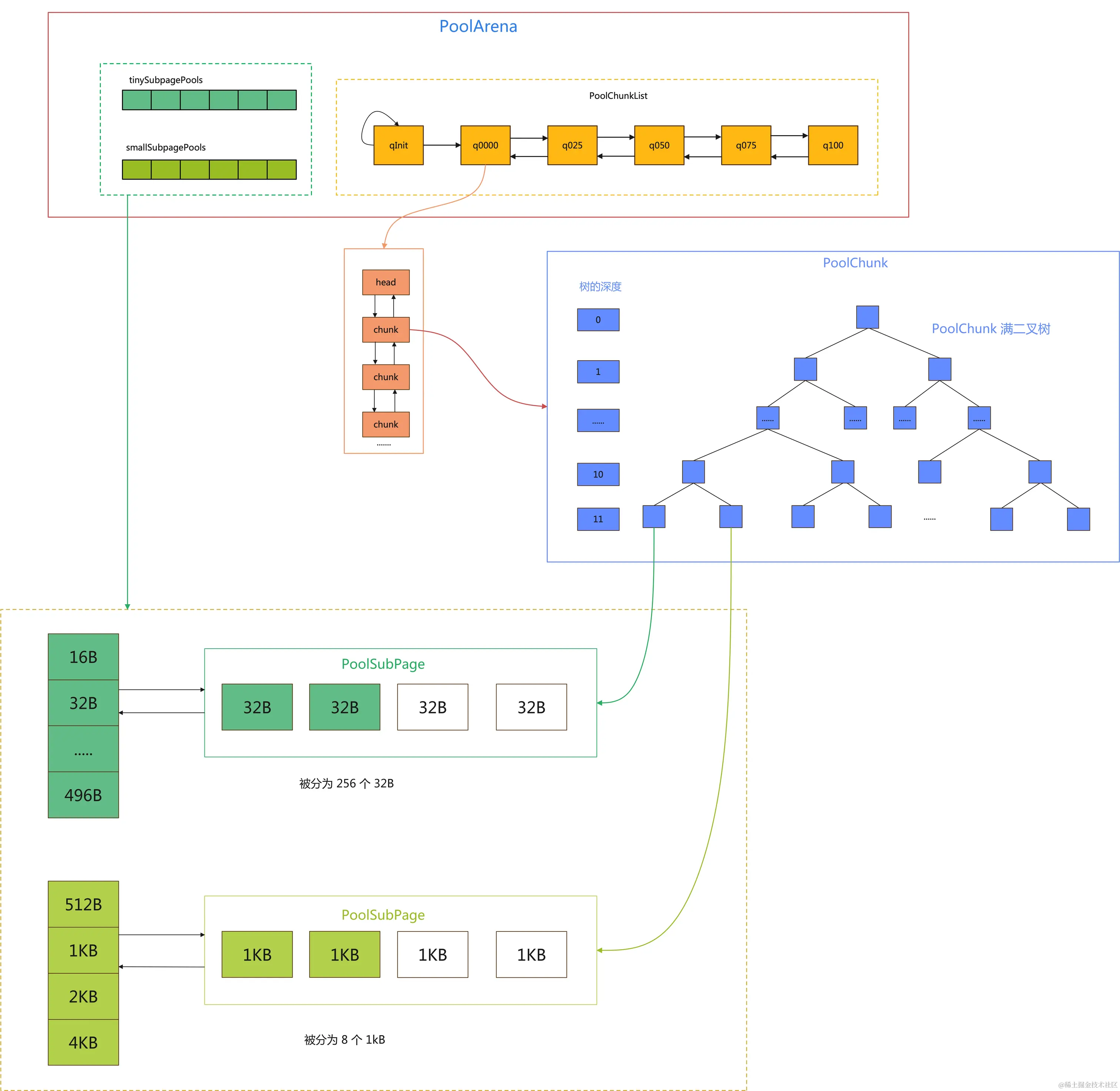

下图是基于 jemalloc3 的 Netty 的内存池架构图：

关于这图的详情，大明哥就不再阐述了，主要是用它来跟基于 jemalloc4 的 Netty 内存结构图对比：

从这个图可以看出，Netty 根据内存模型抽象出来了一些组件：PoolArena、PoolChunkList、PoolChunk、PoolSubpage、PoolThreadCache。

下面大明哥在这篇文章就这些组件做一个简单的概括，然后每个组件利用一篇文章来详细介绍，最后用内存分配和释放将所有组件进行一个概括总结，让你彻底掌握 Netty 的内存模块！！

PoolArena 数据结构

PoolArena 是外部申请内存的主要入口，Netty 借据 jemalloc 中 Arena 的设计思想，采用固定数量的多个 Arena 进行内存分配，Arena 的默认数量通常为 CPU 核数 * 2，也可以通过参数 io.netty.allocator.numHeapArenas 来指定，计算规则如下：

ini

复制代码

final int defaultMinNumArena = NettyRuntime.availableProcessors() * 2; final int defaultChunkSize = DEFAULT_PAGE_SIZE << DEFAULT_MAX_ORDER; DEFAULT_NUM_HEAP_ARENA = Math.max(0, SystemPropertyUtil.getInt( "io.netty.allocator.numHeapArenas", (int) Math.min( defaultMinNumArena, runtime.maxMemory() / defaultChunkSize / 2 / 3))); DEFAULT_NUM_DIRECT_ARENA = Math.max(0, SystemPropertyUtil.getInt( "io.netty.allocator.numDirectArenas", (int) Math.min( defaultMinNumArena, PlatformDependent.maxDirectMemory() / defaultChunkSize / 2 / 3)));

线程在首次申请分配内存时，会通过 round-robin 的方式轮询 PoolArena 数组，选择一个固定的 PoolArena ，然后在该线程整个生命周期内就只会与该 PoolArena 打交道，所以每个线程都会保存对应的 PoolArena 信息，从而提高访问效率。

每个线程都会有一个 DirectPoolArena 和一个 HeapArena。

下面是 PoolArena 的数据结构：

scala

复制代码

abstract class PoolArena<T> extends SizeClasses implements PoolArenaMetric { static final boolean HAS_UNSAFE = PlatformDependent.hasUnsafe(); // 内存规格 enum SizeClass { Small, Normal } // 所属分配器 final PooledByteBufAllocator parent; final int numSmallSubpagePools; final int directMemoryCacheAlignment; private final PoolSubpage<T>[] smallSubpagePools; private final PoolChunkList<T> q050; private final PoolChunkList<T> q025; private final PoolChunkList<T> q000; private final PoolChunkList<T> qInit; private final PoolChunkList<T> q075; private final PoolChunkList<T> q100; // 省略代码 }

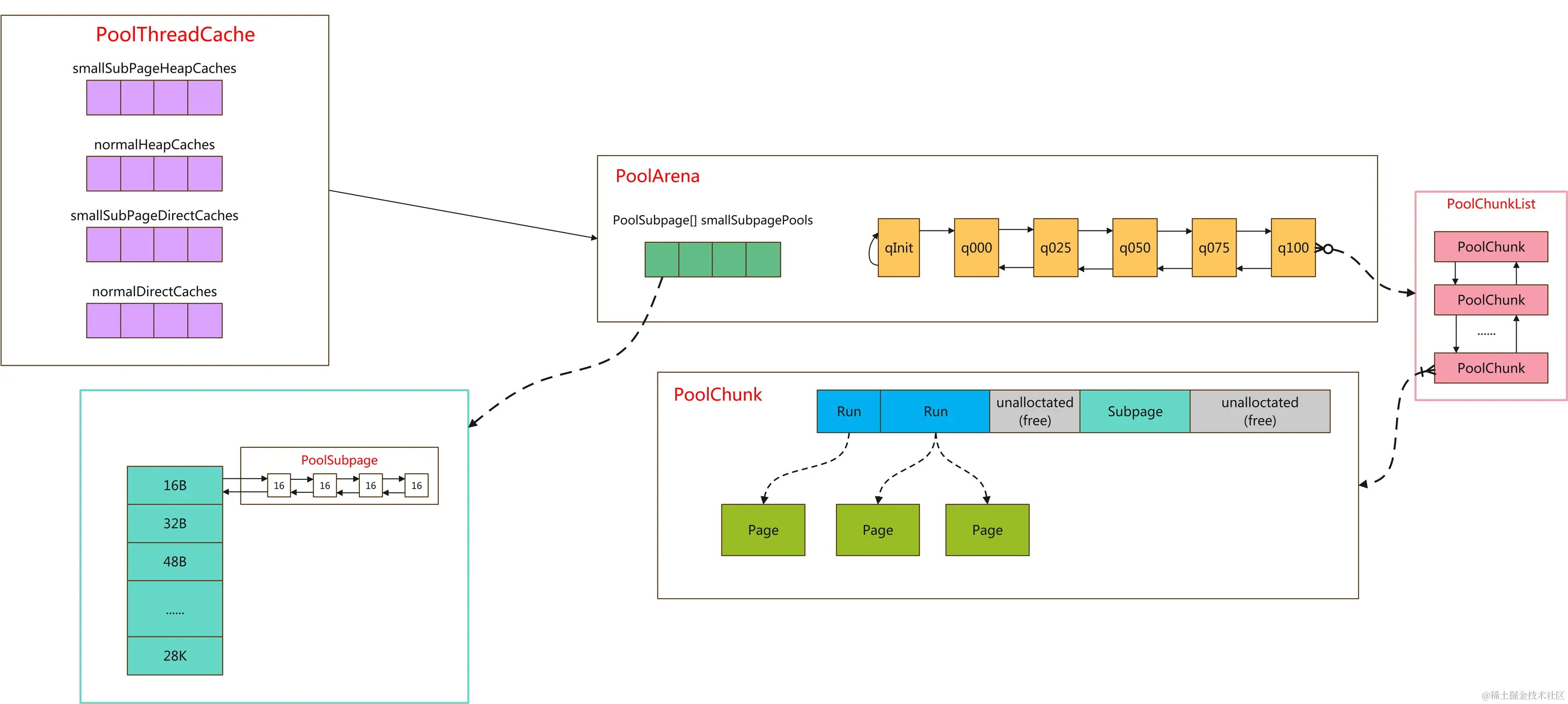

图例如下：

一个 PoolArena 包含了一个 PoolSubpage<T>[] smallSubpagePools 数组和 6 个 PoolChunkList：

• smallSubpagePools 数组用于存放 Small Subpage类型的内存块。
• 6 个 PoolChunkList 用于存放使用率不同的 PoolChunk，6 个 PoolChunkList 构成一个双向循环链表。

6 个 PoolChunkList 内存使用情况如下：

每个 PoolChunk 会更加内存使用率的变化在这 6 个 PoolChunkList 来回移动。

PoolChunkList 数据结构

PoolChunkList 管理着多个 PoolChunk，多个使用率相同的 PoolChunk 通过双向链表的方式构建成一个 PoolChunkList，如下：

其定义如下：

java

复制代码

final class PoolChunkList<T> implements PoolChunkListMetric { // 所属 PoolArena private final PoolArena<T> arena; private final PoolChunkList<T> nextList; // 最小内存使用率 private final int minUsage; // 最大内存使用率 private final int maxUsage; private final int maxCapacity; private PoolChunk<T> head; private final int freeMinThreshold; private final int freeMaxThreshold; // 省略代码 }

每个 PoolChunkList 都有两个内存使用率的属性：minUsage 和 maxUsage。当 PoolChunk 进行内存分配时，如果内存使用率超过 maxUsage，则从当前的 PoolChunkList 中移除，并添加到下一个 PoolChunkList 中。同时，随着内存的释放，PoolChunk 的内存使用率就会减少，直到小于 minUsage ，则从当前的 PoolChunkList 中移除，并添加到上一个 PoolChunkList 中。

PoolChunk 数据结构

PoolChunk 是 Netty 真正分配内存的地方，一个 PoolChunk 代表 Netty 内存池中一整块的内存，也是 Netty 内存池向 Java 虚拟机申请和释放的最小单位。 其定义如下：

java

复制代码

final class PoolChunk<T> implements PoolChunkMetric { private static final int SIZE_BIT_LENGTH = 15; private static final int INUSED_BIT_LENGTH = 1; private static final int SUBPAGE_BIT_LENGTH = 1; private static final int BITMAP_IDX_BIT_LENGTH = 32; static final int IS_SUBPAGE_SHIFT = BITMAP_IDX_BIT_LENGTH; static final int IS_USED_SHIFT = SUBPAGE_BIT_LENGTH + IS_SUBPAGE_SHIFT; static final int SIZE_SHIFT = INUSED_BIT_LENGTH + IS_USED_SHIFT; static final int RUN_OFFSET_SHIFT = SIZE_BIT_LENGTH + SIZE_SHIFT; // 所属 PoolArena final PoolArena<T> arena; final Object base; // 存储的数据 final T memory; // 是否池化 final boolean unpooled; /** * 存储的是有用的run中的第一个和最后一个Page的句柄 */ private final LongLongHashMap runsAvailMap; /** * 管理 PoolChunk 的所有的 Run */ private final LongPriorityQueue[] runsAvail; /** * 管理 PoolChunk 中所有的 PoolSubpage */ private final PoolSubpage<T>[] subpages; private final LongCounter pinnedBytes = PlatformDependent.newLongCounter(); // 一个 page 的大小 private final int pageSize; private final int pageShifts; private final int chunkSize; // 主要是对PooledByteBuf中频繁创建的ByteBuffer进行缓存，以避免由于频繁创建的对象导致频繁的GC private final Deque<ByteBuffer> cachedNioBuffers; int freeBytes; // 所属 PoolChunkList PoolChunkList<T> parent; // 后置节点 PoolChunk<T> prev; // 前置节点 PoolChunk<T> next; // 省略代码 }

PoolChunk 的数据结构比较复杂，其结构图如下：

一个 PoolChunk 由三个部分构成：

1. Run：一个 Run 由若干个 Page 组成，Page 是 PoolChunk 的分配的最小单位。
2. Subpage：用于分配 Subpage ，Subpage 的大小为 16B ~ 28K。
3. free：空闲部分，待分配内存

PoolChunk 还有三个很重要的属性：

1. runsAvailMap：它存储的是有用的 Run 中的第一个和最后一个 Page 的句柄。它是 runOffset → handle 之间的键值对。
2. runsAvail：用于管理 PoolChunk 的所有的 Run，它是一个优先队列，每一个队列都管理着相同大小的 Run。
3. subPages：用于管理 PoolChunk 中所有的 PoolSubpage。

PoolSubpage 数据结构

PoolSubpage 用于分配 Small Subpage，其定义如下：

java

复制代码

final class PoolSubpage<T> implements PoolSubpageMetric { // 所属 PoolChunk final PoolChunk<T> chunk; // 每块内存的大小 final int elemSize; // 页面偏移量 private final int pageShifts; // PoolSubpage 在 PoolChunk 中 memory 的偏移量 private final int runOffset; // Run 的大小 private final int runSize; // 每一小块内存的状态 private final long[] bitmap; // 前置节点 PoolSubpage<T> prev; // 后置节点 PoolSubpage<T> next; boolean doNotDestroy; // 最多可以存放多少小内存块 private int maxNumElems; private int bitmapLength; private int nextAvail; private int numAvail; // 省略代码 }

其结构如下：
