IS-IS 基础知识

协议栈分为两个：分别是 OSI 协议栈和 TCP/IP 协议栈

ISO 开发的模型叫做 OSI 模型
IS-IS 是一种基于 TLV 结构的协议

IS-IS 协议任何路由信息都是使用 TLV 进行传递的，结构简单，已于扩展

同样是基于 TLV 结构的协议还有 ospfv3
spf 计算和 ospf 基本一样，但是 IS-IS 算法分离了拓扑结构和 IP 网段，加快了网络的收敛
华为设备的 IS-IS 的优先级为 15 ，开销值为 10
IS-IS 是根据设备进行划分区域的，ospf 是根据接口划分区域的
IS-IS 是一种基于 SPF 算法的链路状态协议，同时 IS-IS 也是内部网关协议

IS-IS 是一种扁平化的层次结构

OSI 协议栈中唯一一个留下来的 IGP 协议

IS-IS 在设计的时候 level-2 的邻居不能分割

IS-IS 是用最短路径优先算法进行路由计算的 IGP 协议
IS-IS 是 ISO 定义的 OSI 协议栈中无连接网络协议 CLNS
无连接网络协议 CLNS 由三个协议构成（CLNP、IS-IS、ES-IS ）

CLNP：类似于 TCP/IP 中的 IP 协议
```
  		IP 协议为 TCP/IP 传输层服务

  		CLNP 为 OSI 传输层服务
```
IS-IS：中间系统（路由器）的路由协议，类似于 IP 协议中的 ospf

ES-IS：主机系统与中间系统间的协议，就像 IP 中的 ARP，IGMP 协议等

集成 IS-IS （原始的 IS-IS 经过改进可以兼容 IP ）

IS-IS 之前是为 CLNP 工作的

因为 OSI 模型的淘汰，创建了集成的 IS-IS

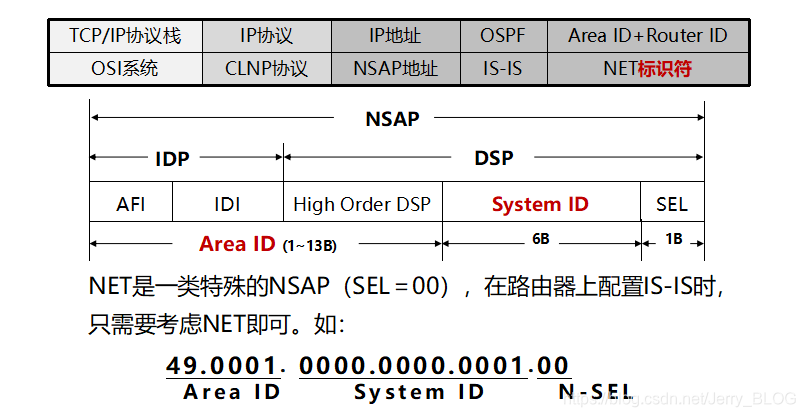

OSPF 和 IS-IS 关系表

在这里插入图片描述

NSAP 地址由 IDP 和 DSP 共同组成长度是可变的
NSAP 地址总长度为 20 字节，最少八个字节
IDP：相当于 IP 中的主网络号，它是由 ISO 规定，并于 AFI 和 IDI 两部分组成

AFI ：表示地址分配机构和地址的格式（在 NSAP 地址中此条属性必须有）

IDI ：用来标识域（在 NSAP 中此条属性可有可无）
DSP：相当于 IP 中的子网号和主机地址，它是由 High Order DSP 、System 、 SEL 号三部分组成

High Order DSP：（在 NSAP 中此条属性可有可无）

System：协议里唯一标识一台路由器（在 NSAP 里此条属性必须有）

SEL：路由器 IP 协议标识符在 IP 上的 SEL= 00 （在 NSAP 中此条属性必须有）
NSAP 是 OSI 协议中用于定位资源的地址（类似于 IP 地址的概念）
NET 地址是一类特殊的 NSAP 地址，SEL=00 的标识为 IP
NET 地址由三部分组成：area id （最小 1bit）、System id （最小 6 bit）、SEL （最小为 1 bit）
在路由器上配置 IS-IS 只需要考虑 NET 地址即可
在一个 IS-IS 进程下最多只能配置三个 NET 地址

NET 地址由三部分组成：area id （最小 1bit）、System id （最小 6 bit）、SEL （最小为 1 bit）**
在路由器上配置 IS-IS 只需要考虑 NET 地址即可
在一个 IS-IS 进程下最多只能配置三个 NET 地址
