DS1302时序图详解

Jerryxuzherui

于 2023-03-07 15:59:27 发布

阅读量1.3k

点赞数

文章标签：单片机嵌入式硬件 51单片机

本文链接：https://blog.csdn.net/Jerryxuzherui/article/details/129379850

版权

文章介绍了如何配置和操作DS1302芯片的寄存器，用于控制读写操作。其中，第7位默认为1，第6位控制RAM或时钟，第5到第1位分别控制时间数据，第0位决定读写操作。写入数据时，在上升沿写入，在下降沿读取数据。提供了初始化函数和写入、读取数据的函数示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

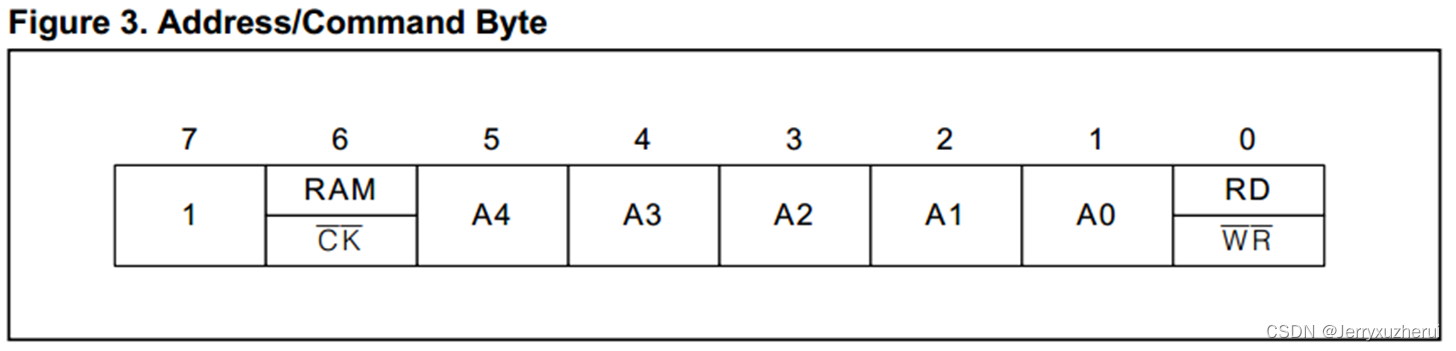

图一：

命令字：用来控制芯片的读写操作的寄存器配置方法

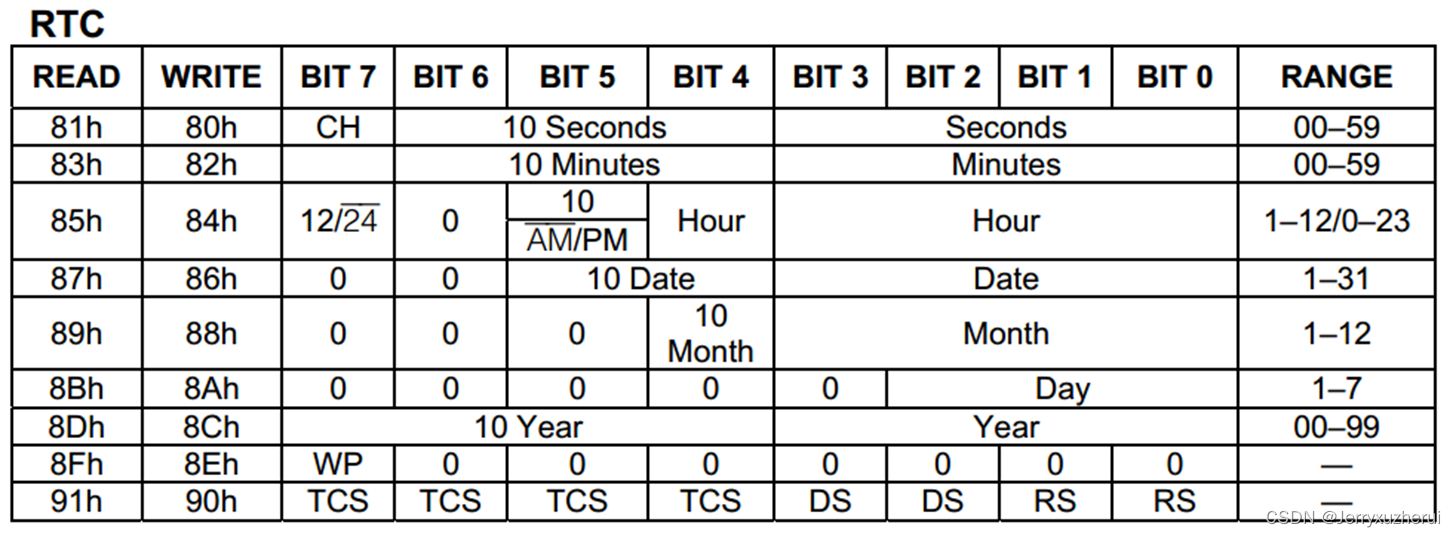

图二：

第7为默认置为1；

第6位对应是控制RAM或时钟，低电平时钟有效；

第5到第1位控制读秒、分、时、月、年、星期等（具体操作方法看图一）

第0位控制单片机是读还是写数据；

注意：在写入数据时上升沿为写入数据，下降沿读数据。

void DS1302_init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}
//写数据
void DS1302_writeDATE(u8 mode, Date)
{
	u8 i=0;
	DS1302_CE=1;//使能置为1，打开IO和SCLK的通讯开关，也就是开始写入数据
	for(i=0;i<8;i++)
	{
		DS1302_IO=mode&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Date&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	DS1302_CE=0;//结束写入数据
}
//读数据
u8 DS1302_readDATE(u8 mode1)
{
	u8 i=0;
	u8 Date=0x01;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=mode1&(0x01<i);
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO)//如果IO口为1，则给Date对应位赋1
	{
		Date|=(0x01<<i);
	}

}
		DS1302_CE=0;
	return Date;
	}
