寒假RIP实验

动态路由：

各台路由器之间运行某种协议（算法），通过收发协议自身的数据包，使各台路由器
互相学习路径。

动态路由器协议的追求：
1、收敛（学习路径的速度）速度快
2、选择路径佳
3、占用资源少

动态路由的分类:
1、基于AS的分类
AS：Autunomous System，自治系统，用ID号表示，0-65535，其中0-64511称为公有AS，64512-65535私有AS。

*1）IGP协议：*内部网关协议–用于AS之内：RIP、OSPF、EIGRP（Cisco私有）、ISIS
2）EGP协议：外部网关协议–用于AS之间：BGP

2、基于更新时是否携带网络掩码
1）无类别路由协议–更新时带掩码
2）有类别路由协议–更新时不携带具体的掩码，携带主类掩码

3、IGP分类
1）DV型协议–距离矢量：互相发送路由表学习路径–RIP、EIGRP
2）LS型协议–链路状态：互相学习链路拓扑–OSPF、ISIS

RIP：Routing Informationg Protocol，路由信息协议

1）基本概念
版本：RIPv1/RIPv2–IPv4，RIPng–IPv6
标准的DV型协议–共享路由表
基于UDP协议，端口号520
支持等开销负载均衡
RIP的优先级100，使用跳数作为度量值

2）RIPv1和RIPv2的区别
1、RIPv1广播更新，RIPv2组播更新-224.0.0.9
2、RIPv1是有类别协议，RIPv2是无类别协议
3、仅RIPv2支持手工认证–直连路由器之间的身份核实

3）RIP数据包–update包，周期性发送30s,意义在于确认、保活

4）RIP的防环机制
1、水平分割–同一个数据包，从此口进不从此扣出–消除重复更新，减少占用资源
2、毒性 逆转水平分割–终极破环机制（触发更新）
前提：RIP以跳数做度量值，但是规定最大为15跳，16跳不可达。
当在RIP网络里发生断开时，直连断开网段的路由器会触发发出度量值等于16（毒性）的数据包
告知给其他路由器，其他路由器收到此毒性数据包时需要将此数据包原路返回（逆转水平分割）

5）RIP配置
RIP宣告只能使用主类范围宣告
1、RIPv1
[r1]rip 1 //启动协议，需要配置进程号，进程号仅具有本地意义
[r1-rip-1]version 1 //选择版本（必须选择）
宣告：1、激活接口 2、发布路由
[r1-rip-1]network 192.168.1.0（范围，汇总）
[r1-rip-1]network 172.16.0.0

2、RIPv2
[r1]rip 1 //启动协议，需要配置进程号，进程号仅具有本地意义
[r1-rip-1]version 2 //选择版本
[r1-rip-1]undo summary //关闭自动汇总

[r1]display ip routing-table protocol rip //查看RIP路由表

6）RIP扩展配置
1、手工汇总–
[r1]interface GigabitEthernet 0/0/1 //更新发出的接口
[r1-GigabitEthernet0/0/1]rip summary-address 10.1.0.0 255.255.252.0

2、缺省路由–在连接运营商边界的路由器上，在协议中配置
[r3]rip 1
[r3-rip-1]default-route originate //发布缺省路由

3、静默接口–若将一个接口修改为接口模式之后，则此接口只能接收RIP包，不能发送RIP包
–只能用于连接用户的接口，禁止用于路由器之间的接口
[r1]rip 1
[r1-rip-1]silent-interface GigabitEthernet 0/0/0

4、手工认证–直连路由器之间的身份核实
[r1]interface GigabitEthernet 0/0/1 //同认证路由器直连的接口
[r1-GigabitEthernet0/0/1]rip authentication-mode simple cipher 123 //明文认证
[r1-GigabitEthernet0/0/1]rip authentication-mode md5 nonstandard cipher 123 1 //密文认证

RIP实验

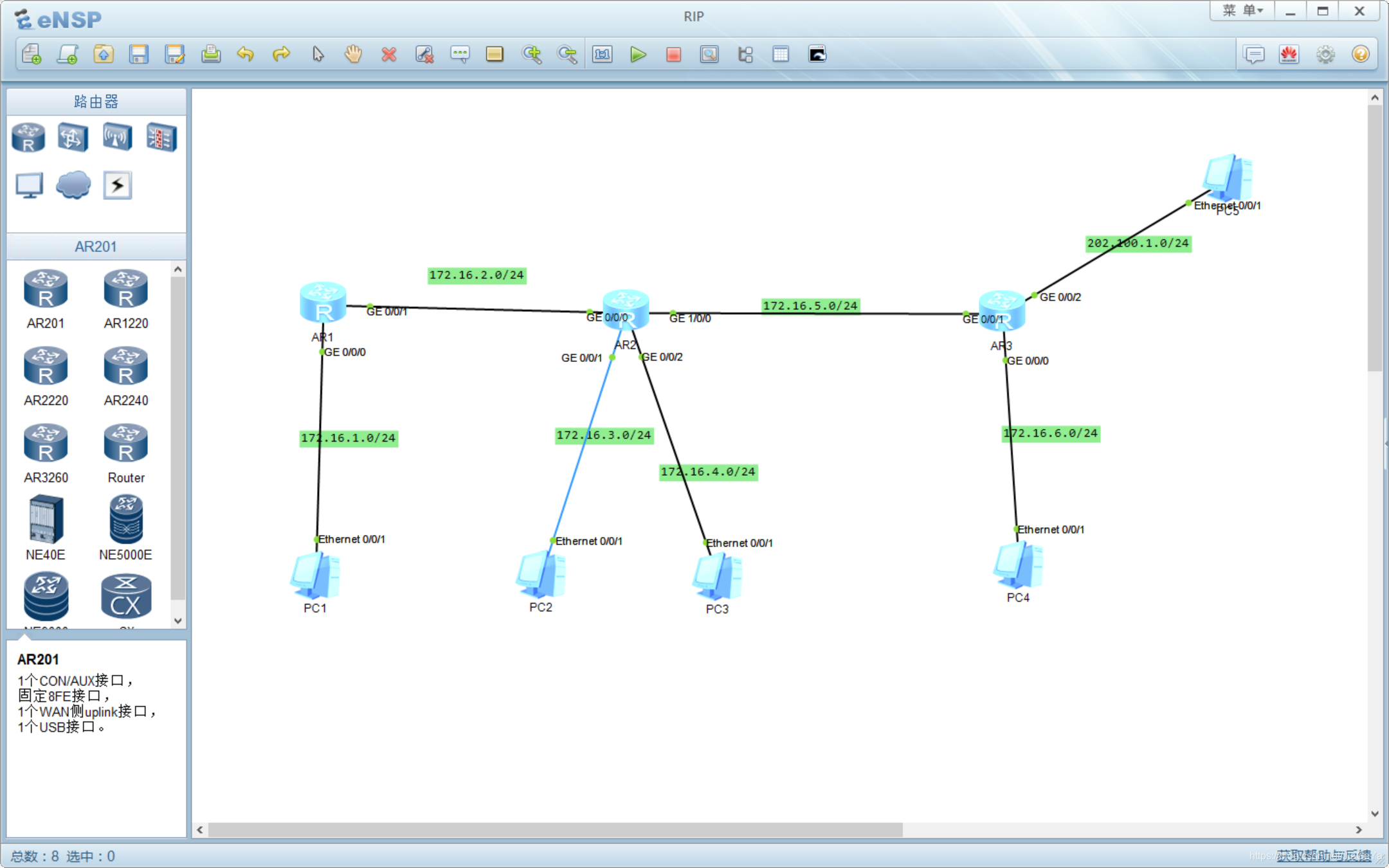

一、设计实验拓扑图并进行子网划分

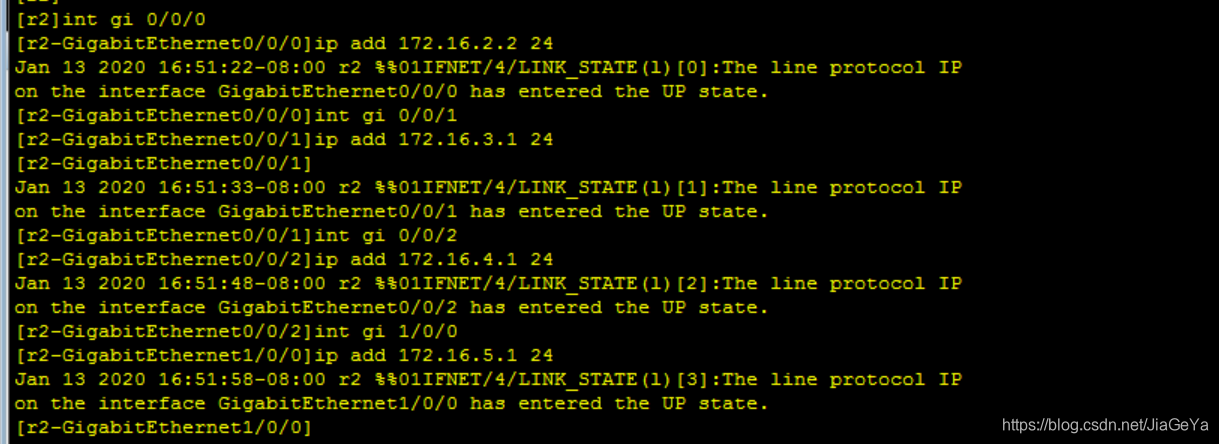

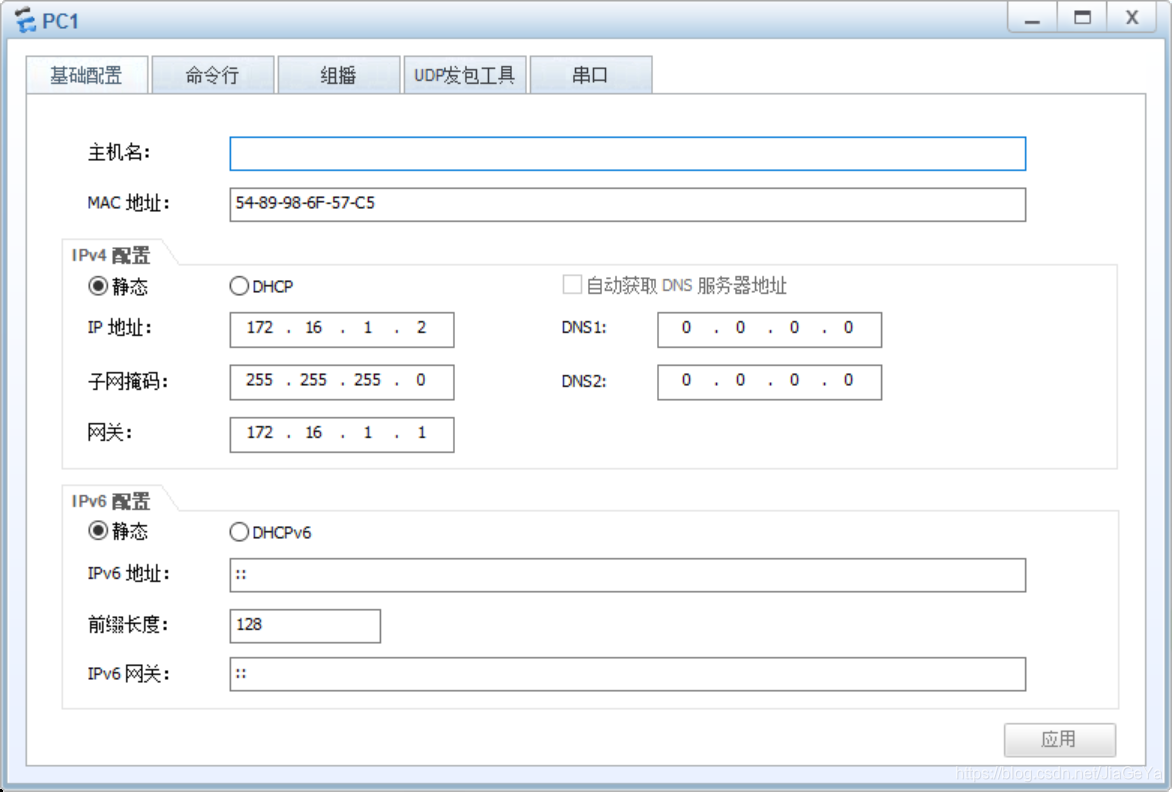

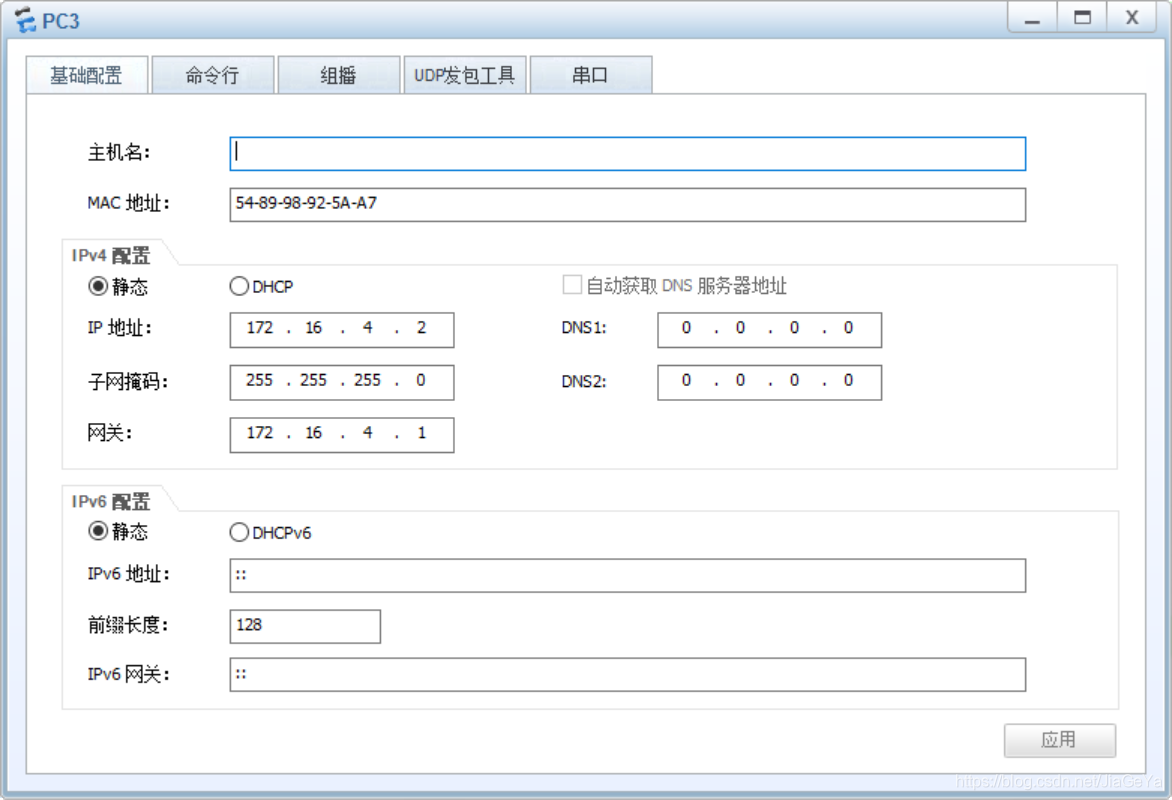

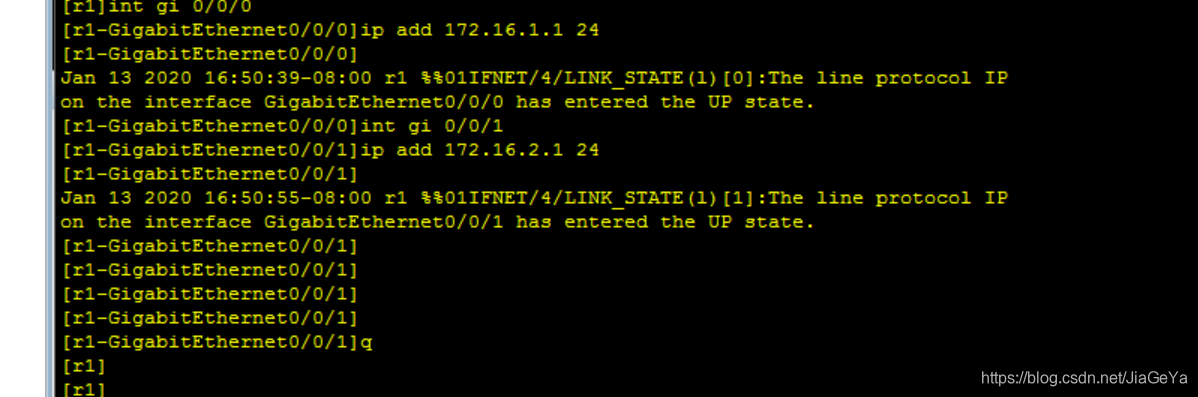

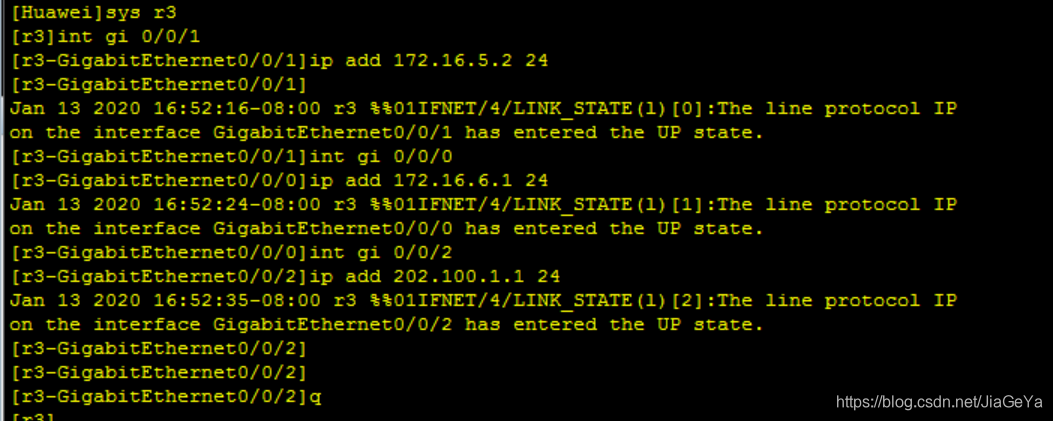

二、对每个路由器的接口配置ip地址，对每个电脑设置ip地址，掩码和网关

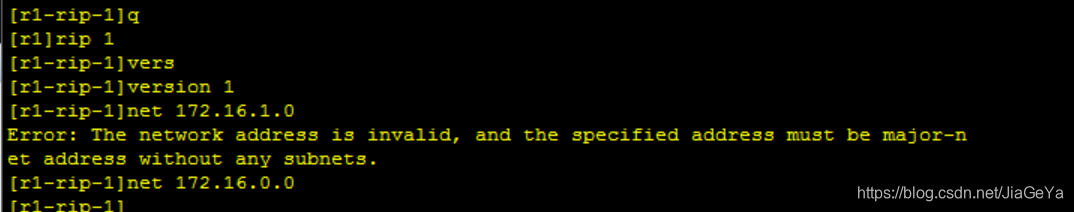

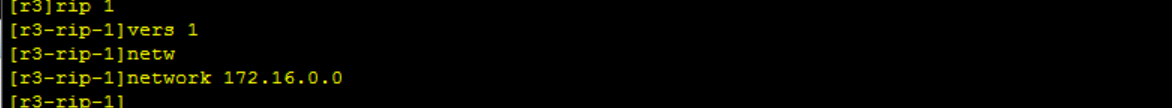

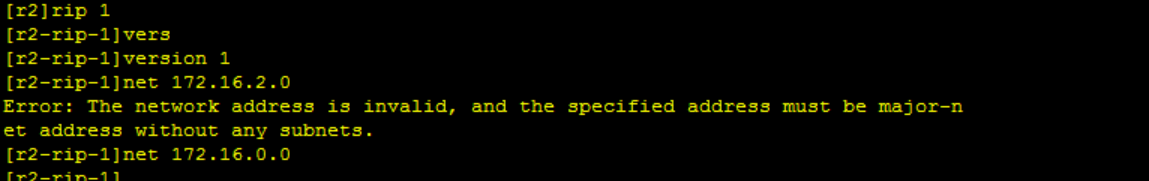

三、启动RIP协议
注：使用RIP协议时，注意后面跟随的是主类网络范围，要网络汇总

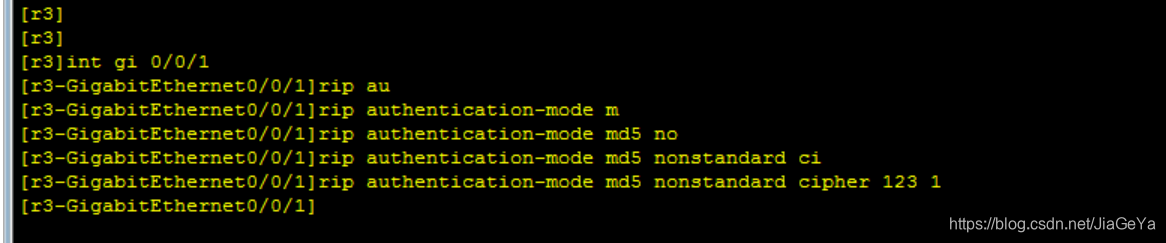

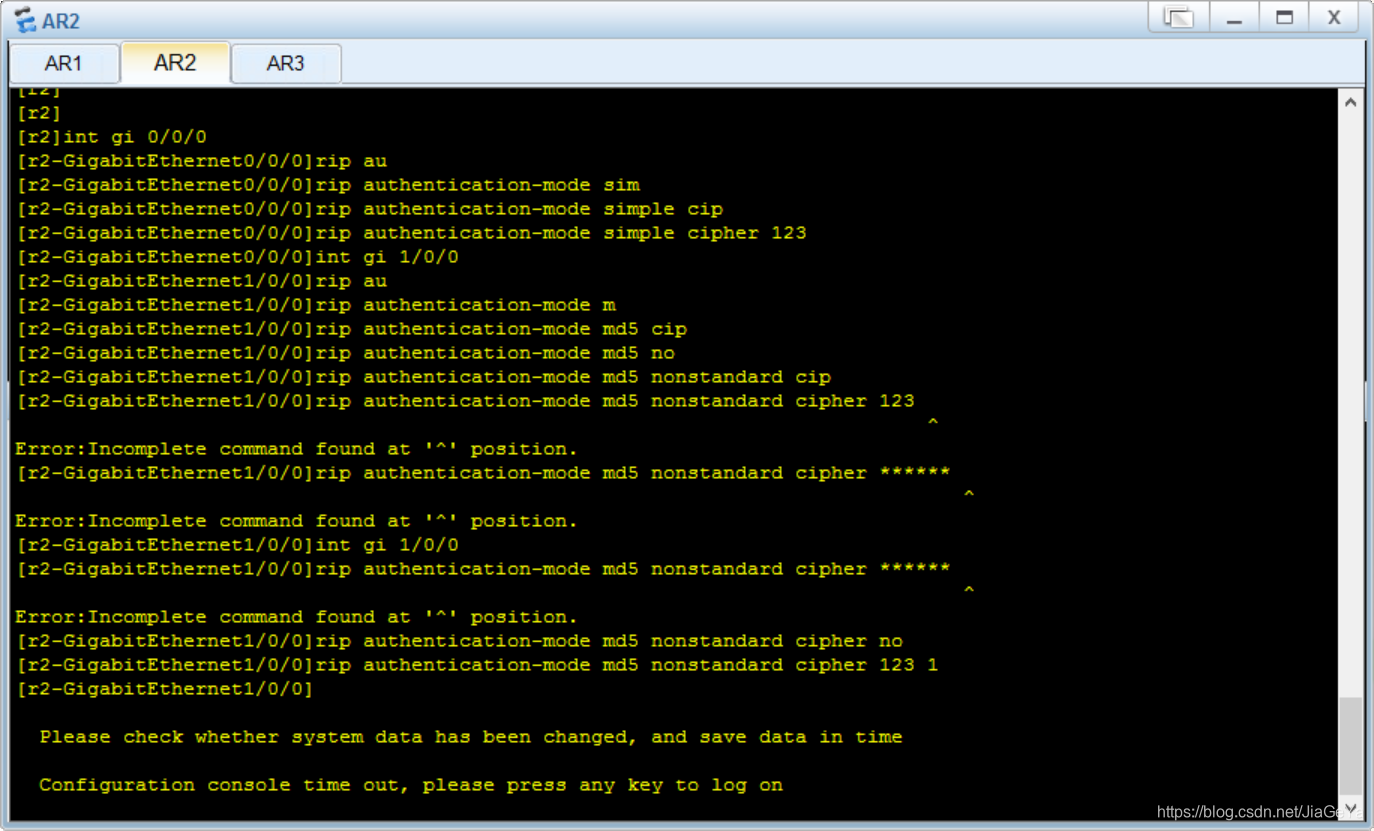

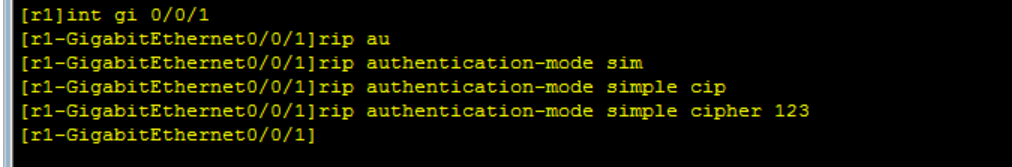

四、再对R1与R2之间进行明文认证，R2与R3之间进行密文认证

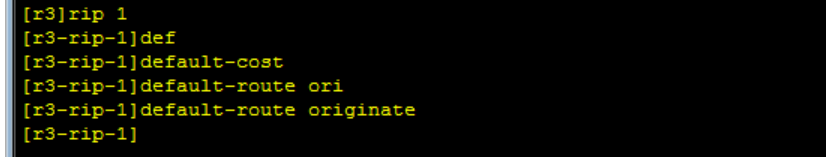

五、最后在边界路由上配置缺省路由

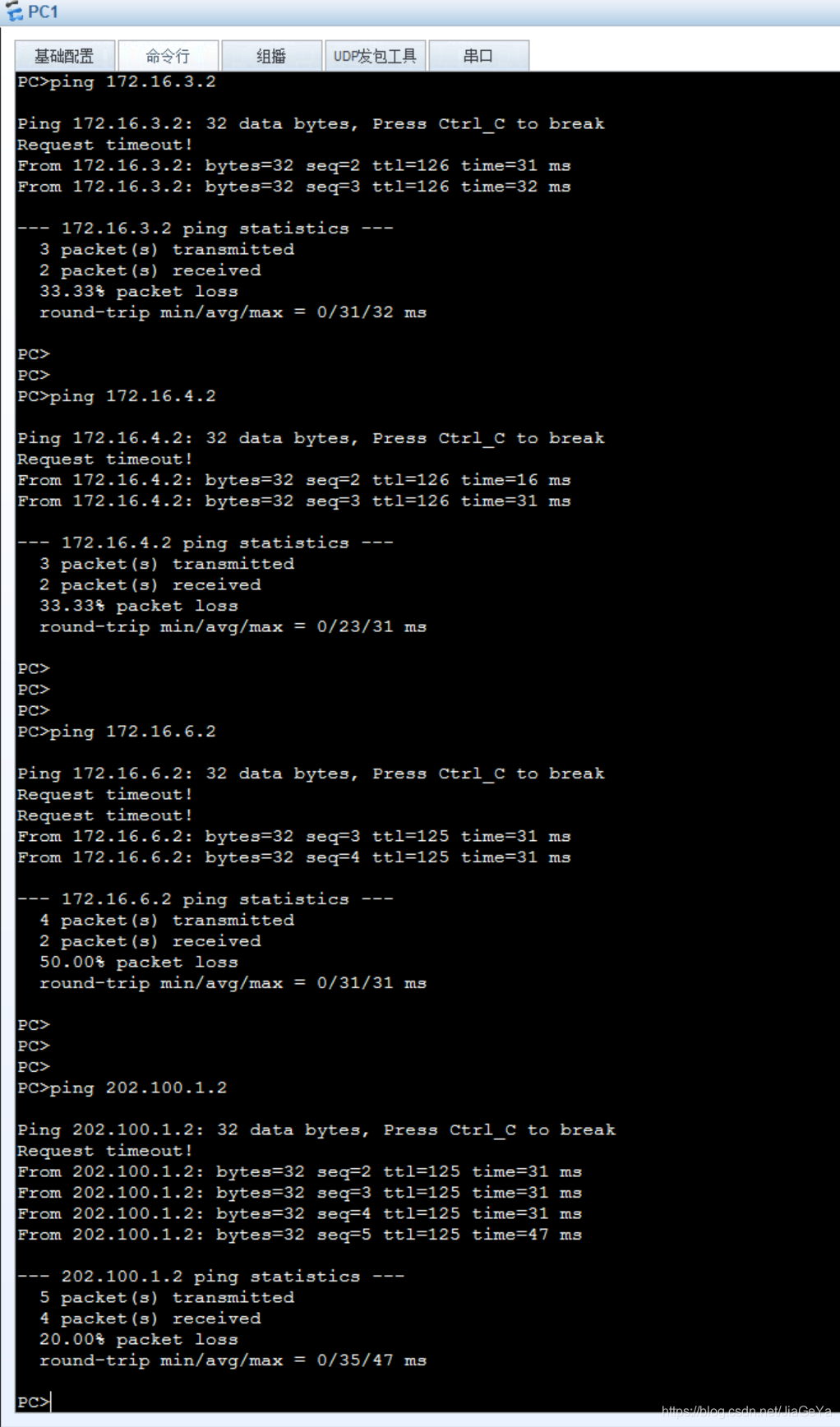

六、ping通全网
