CAD，怎么修改图纸的比例尺

最新推荐文章于 2021-09-23 17:02:05 发布
置顶 最新推荐文章于 2021-09-23 17:02:05 发布
阅读量6.5k 收藏 3
点赞数 3
分类专栏： CAD学习 文章标签： CAD CAD学习

CAD是设计的重要使用软件之一，能够帮助设计人员更好地完成设计工作
今天给大家分享一下在CAD里，如何修改图纸的比例尺

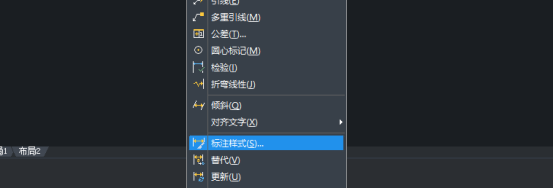

1、首先打开CAD，点击标记-标注样式的按钮，打开标注样式管理器
标注样式

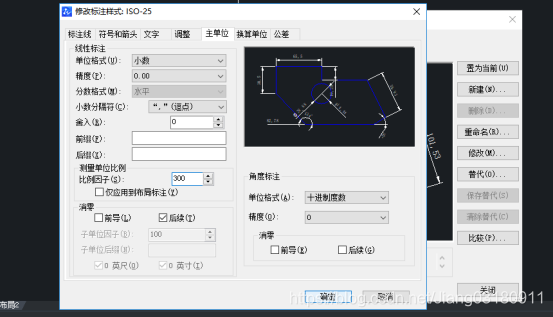

2、点击样式标注管理器右边的“修改”按钮，然后点击“主单位”标签。找到测量单位比例下方的比例因子，这里小编将比例因子的值改成300，然后点击确定按钮
修改标注样式
3、这样，图纸的比例尺就完成修改啦
