OGG|使用 OGG12.3 同步 Oracle 部分表到 Kafka

作者 | JiekeXu

来源 |公众号 JiekeXu DBA之路（ID: JiekeXu_IT）

如需转载请联系授权 | (个人微信 ID：JiekeXu_DBA)

大家好，我是 JiekeXu,很高兴又和大家见面了,今天和大家一起来学习使用 OGG12.3 同步 Oracle 部分表到 Kafka，欢迎点击上方蓝字关注我，标星或置顶，更多干货第一时间到达！

说  明：源端 Oracle 数据库版本 19c, ogg 19.1 源端也可以是 11.2.0.4 db,ogg 版本 12.3.0.1.2
目标端：Kafka 版本 kafka_2.11-2.0.0(本次不涉及)   ogg for bigdata 12.3.2.1.1

--源端 version
Oracle GoldenGate Command Interpreter for Oracle
Version 19.1.0.0.4 OGGCORE_19.1.0.0.0_PLATFORMS_191017.1054_FBO
Linux, x64, 64bit (optimized), Oracle 19c on Oct 17 2019 21:16:29
Operating system character set identified as US-ASCII.


Copyright (C) 1995, 2019, Oracle and/or its affiliates. All rights reserved.


--目标端 version
Oracle GoldenGate for Big Data Version 12.3.2.1.1 (Build 005) 依赖 jdk 1.8 及以上版本，故需安装 JDK


Oracle GoldenGate for Big Data
Version 12.3.2.1.1 (Build 005)

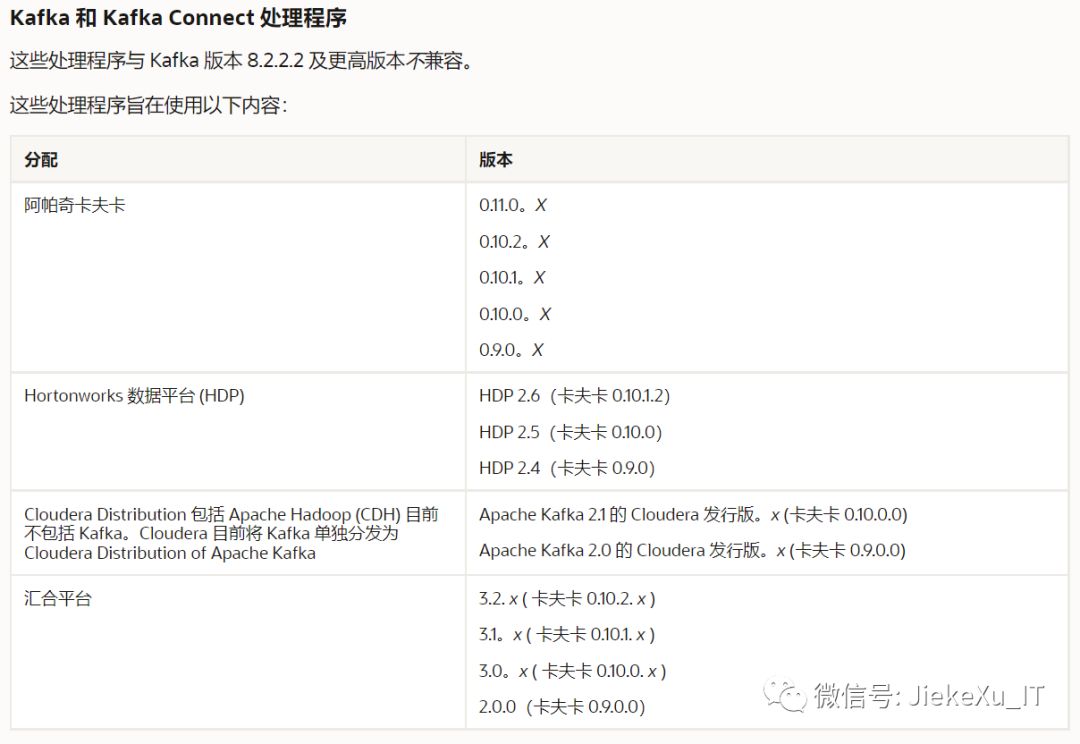

支持的 Kafka 版本

OGG 12.3.2.1 已停止支持 Kafka 版本 0.8.2.2、0.8.2.1 和 0.8.2.0。这允许在 Kafka 生产者上执行刷新调用，从而为流控制和检查点提供更好的支持。

一、安装 ogg

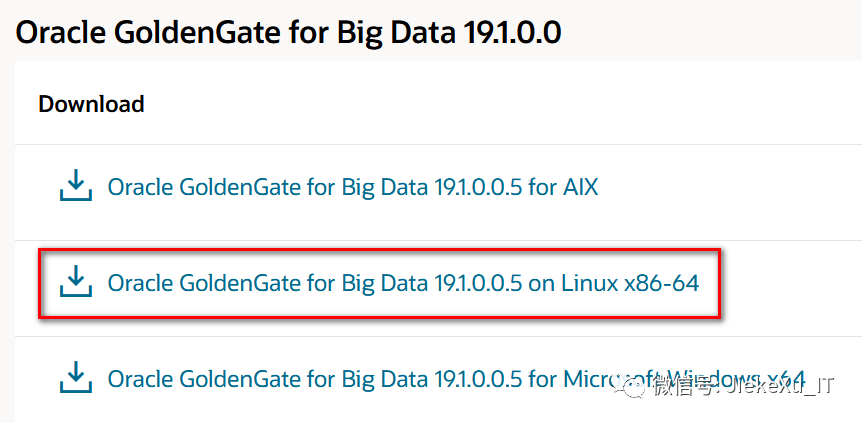

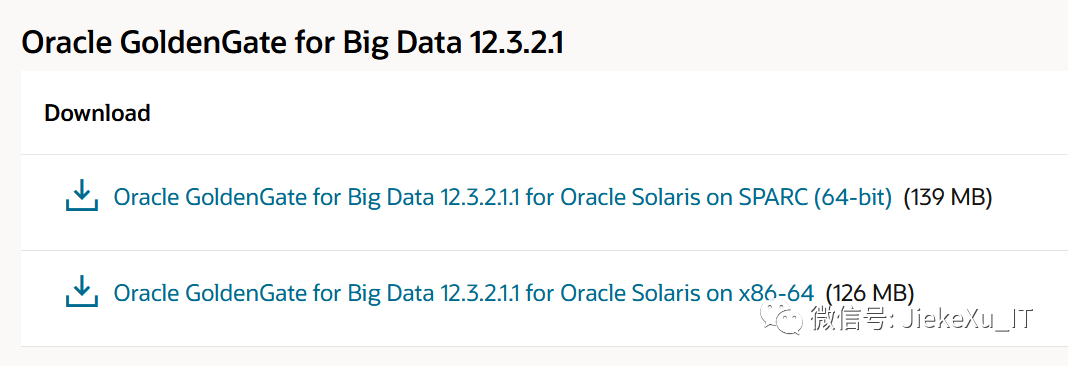

源端 ogg  安装和普通 ogg 安装一样，这里不在介绍，如果有需要请点击链接查看前面文章说明。目标端 ogg 有所区别，一定要下载安装 Oracle GoldenGate for Big Data 相关版本，官网已经看不到 12.3.2.1 的版本了，不过也可以下载 19.1 或者 21.3 版本的 OGG for bigdata，当然也可以到 http://edelivery.oracle.com 网站去下载历史版本。

安装 JDK1.8
Oracle GoldenGate for Big Data 已通过 Java 1.8 认证。在安装和运行 Oracle GoldenGate for Big Data 之前，您必须安装 Java（JDK 或 JRE）1.8 或更高版本。可以使用 Java 运行时环境 (JRE) 或完整的 Java 开发工具包（包括 JRE）。

export JAVA_HOME=/opt/jdk1.8
export PATH=$JAVA_HOME/bin:$PATH
export LD_LIBRARY_PATH=$JAVA_HOME/jre/lib/i386/server:$LD_LIBRARY_PATH

在上面的示例中，目录 $JAVA_HOME/jre/lib/i386/server 应该包含 libjvm.so 和 libjsig.so 文件。包含 JVM 库的实际目录取决于操作系统以及是否使用 64 位 JVM。

上传软件包

OGG_BigData_Linux_x64_12.3.2.1.1.zip，java.tar.gz，文章中所涉及到的 12.3 的 OGG 相关软件，如有需要可在公众号后台回复【OGG12.3】获取。

unzip OGG_BigData_Linux_x64_12.3.2.1.1.zip
tar -xvf OGG_BigData_Linux_x64_12.3.2.1.1.tar


./ggsci
./ggsci: error while loading shared libraries: libjvm.so: cannot open shared object file: No such file or directory


--ggsci 命令报错，提示找不到 libjvm.so 文件，需要安装配置 java 路径，前期的 OGG 版本暂时还未集成 java 需要单独安装。

安装 java 配置环境变量

cd /home/oracle/java1.8
tar -xvf java.tar.gz
tree -L 2 java
java
`-- jdk1.8.0_181
    |-- bin
    |-- COPYRIGHT
    |-- include
    |-- javafx-src.zip
    |-- jre
    |-- lib
    |-- LICENSE
    |-- man
    |-- README.html
    |-- release
    |-- src.zip
    |-- THIRDPARTYLICENSEREADME-JAVAFX.txt
    `-- THIRDPARTYLICENSEREADME.txt


--配置环境变量
vi .bash_profile
export JAVA_HOME=/home/oracle/java1.8/java/jdk1.8.0_181/
export PATH=$JAVA_HOME/bin:$PATH
export LD_LIBRARY_PATH=$JAVA_HOME/jre/lib/amd64/server:$LD_LIBRARY_PATH


source .bash_profile

启动目标端 ogg mgr 进程

Oracle GoldenGate for Big Data
Version 12.3.2.1.1 (Build 005)


Oracle GoldenGate Command Interpreter
Version 12.3.0.1.2 OGGCORE_OGGADP.12.3.0.1.2_PLATFORMS_180712.2305
Linux, x64, 64bit (optimized), Generic on Jul 13 2018 00:46:09
Operating system character set identified as US-ASCII.


Copyright (C) 1995, 2018, Oracle and/or its affiliates. All rights reserved.


Shell> ./ggsci
GGSCI> CREATE SUBDIRS
-- 编辑 MGR 配置文件
GGSCI> EDIT PARAM MGR


PORT 7809
DYNAMICPORTLIST 7810-7829
AUTORESTART EXTRACT *,RETRIES 5,WAITMINUTES 3
PURGEOLDEXTRACTS ./dirdat/*,usecheckpoints, minkeepdays 30


GGSCI>START MGR
GGSCI>INFO MGR

二、配置 ogg

源端配置 ogg

--MGR 参数如下
GGSCI> view params mgr


PORT 7809
DYNAMICPORTLIST 7710-7729
AUTOSTART EXTRACT *
PURGEOLDEXTRACTS /ogg19c/dirdat/*,usecheckpoints, minkeepdays 15
Lagcriticalminutes 60
ACCESSRULE, PROG *, IPADDR 192.*.*.*, ALLOW


GGSCI> start mgr

配置捕获投递进程

GGSCI> add extract ext1, TRANLOG, BEGIN NOW, THREADS 2
GGSCI> add exttrail /ogg19c/dirdat/dw, extract ext1, megabytes 100

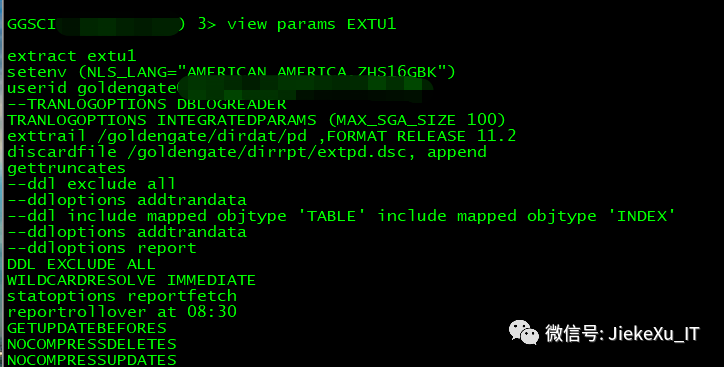

GGSCI> edit params ext1


extract ext1
setenv (NLS_LANG="AMERICAN_AMERICA.AL32UTF8")
userid ogg@DW, password ogg
TRANLOGOPTIONS DBLOGREADER
exttrail /ogg19c/dirdat/dw ,FORMAT RELEASE 12.2
discardfile /ogg19c/dirrpt/ext1.dsc, append, MEGABYTES 1024
--DDL EXCLUDE ALL
statoptions reportfetch
reportrollover at 08:30
GETUPDATEBEFORES
NOCOMPRESSDELETES
NOCOMPRESSUPDATES
TABLE ODSOR.T_MON_DOCDATUM;


GGSCI> start ext1

注意的两点：1.“FORMAT RELEASE 12.2” 指定 trail 文件格式的版本，可选的版本有
values (10.4|11.1|11.2|12.1|12.2|12.3|18.1|19.1) for [release]
但是，当数据库为 19c OGG 为 19.1 时只能选择最低版本为 12.2，不能选择 11.2，在 11g 数据库和 OGG 12.3 中可以选择 11.2。
2.从 Oracle 同步数据到 Kafka 时不支持 DDL，故源端 DDL 变更不会同步到目标端，也不需要配置 DDL 相关捕获，DDL 相关参数也不需要配置。

Only the TRUNCATE TABLE DDL statement is supported. All other DDL statements are ignored.
You can use the TRUNCATE statements one of these ways:
In a DDL statement, TRUNCATE TABLE, ALTER TABLE TRUNCATE PARTITION, and other DDL TRUNCATE statements. This uses the DDL parameter.
Standalone TRUNCATE support, which just has TRUNCATE TABLE. This uses the GETTRUNCATES parameter.
注意：只支持 TRUNCATE TABLE DDL 语句。所有其他 DDL 语句将被忽略。
使用 TRUNCATE 语句的方式如下:
在 DDL 语句中，TRUNCATE TABLE, ALTER TABLE TRUNCATE PARTITION，以及其他 DDL TRUNCATE 语句。
独立的 TRUNCATE 支持，它只有 TRUNCATE TABLE。它使用 GETTRUNCATES 参数。

添加投递进程

GGSCI> add extract dpe1, exttrailsource /ogg19c/dirdat/dw


GGSCI> add rmttrail /soft/dirdat/dw, EXTRACT dpe1, MEGABYTES 1024




GGSCI> edit params dpe1


extract dpe1
setenv (NLS_LANG="AMERICAN_AMERICA.AL32UTF8")
rmthost  192.168.27.15,mgrport 7809,compress
rmttrail /soft/dirdat/dw,format release 12.2
--dynamicresolution
passthru
numfiles 3000
TABLE ODSOR.T_MON_DOCDATUM;


GGSCI> start dpe1

然后需要对同步的表添加补充日志，一般通过登录 OGG 添加即可，不过，业务对于 Kafka 端的要求开启全部列的补充日志。

add  trandata ODSOR.T_MON_DOCDATUM
info trandata ODSOR.T_MON_DOCDATUM
--使用 SQL 命令手动添加主键补全日志
alter table ODSOR.T_MON_DOCDATUM add supplemental log data (primary key) columns;
--使用 SQL 命令手动添加所有列补全日志，在日志中补全所有字段（排除 LOB 和 LONG 类型）
alter table ODSOR.T_MON_DOCDATUM add supplemental log data (all) columns;
--使用 SQL 命令手动删除补全日志
alter table ODSOR.T_MON_DOCDATUM drop supplemental log data (all) columns;
---关闭补全日志
alter database drop supplemental log data (primary key,unique index) columns;
---重新开启补全日志
alter database add  supplemental log data (primary key,unique index) columns；

goldengate.def 表结构定义文件

在 ogg for bigdata 以前的老版本中，需要表结构定义文件，利用 DEFGEN 工具可以为源端和目标端表生成数据定义文件，当源库和目标库类型不一致时，或源端的表和目标端的表结构不一致时，数据定义文件时必须要有的。

一般生成数据定义文件的步骤如下：

Step1. 编辑 defgen 文件

GGSCI> edit param test_ogg
defsfile /goldengate/dirdef/goldengate.def,FORMAT RELEASE 11.2, PURGE
userid ogg,password ogg
TABLE ODSOR.T_MON_DOCDATUM;

Step2. 利用 defgen 工具生成 defgen.prm 文件

/ogg19c/defgen paramfile /ogg19c/dirprm/test_ogg.prm
或者
./defgen paramfile ./dirprm/test_ogg.prm

Step3. 将生成好的数据定义文件 scp 二进制模式传输到目标端对应的目录 dirdef

scp /ogg19c/dirdef/goldengate.def oracle@192.168.17.25:/soft/dirdef/goldengate_rep03.def

目标端配置 ogg

编辑 rep 复制进程参数文件

以下官方文档示例参数模板：

REPLICAT hdfs
TARGETDB LIBFILE libggjava.so SET property=dirprm/hdfs.properties
--SOURCEDEFS ./dirdef/dbo.def
DDL INCLUDE ALL
GROUPTRANSOPS 1000
MAPEXCLUDE dbo.excludetable
MAP dbo.*, TARGET dbo.*;

以下是对这些 Replicat 配置条目的解释：
REPLICAT hdfs  --Replicat 进程的名称。
TARGETDB LIBFILE libggjava.so SET property=dirprm/hdfs.properties   --在您退出时设置目标数据库libggjava.so并将 Java 适配器属性文件设置为dirprm/hdfs.properties.
–SOURCEDEFS ./dirdef/dbo.def  --设置源数据库定义文件。它被注释掉是因为 Oracle GoldenGate 跟踪文件在跟踪中提供元数据。
GROUPTRANSOPS 1000  --将源跟踪文件中的 1000 个事务分组为单个目标事务。这是默认设置，可提高大数据集成的性能。
MAPEXCLUDE dbo.excludetable  --设置要排除的表。
MAP dbo., TARGET dbo.; --设置输入到输出表的映射。

以下是我测试环境参数配置：

REPLICAT rep03
sourcedefs /soft/dirdef/goldengate_rep03.def
TARGETDB LIBFILE libggjava.so SET property=dirprm/kafka_dw.props
REPORTCOUNT EVERY 1 MINUTES, RATE
GROUPTRANSOPS 10000
GETUPDATEBEFORES
HANDLECOLLISIONS
REPLACEBADCHAR SUBSTITUTE ? FORCECHECK
MAP ODSOR.T_MON_DOCDATUM,target ODSOR.T_MON_DOCDATUM;
MAP OPS.T_LABEL_RULE,target OPS.T_LABEL_RULE;
MAP prod.*,target prod.*;
MAPEXCLUDE PROD.T_FILE_NAME;

kafka_dw.props 配置文件如下，下游 Kafka 集群安装配置这里就先不介绍了。

vim  /soft/dirprm/kafka_dw.props


gg.handlerlist=kafkahandler
gg.handler.kafkahandler.type=kafka
gg.handler.kafkahandler.KafkaProducerConfigFile=custom_kafka_producer.properties
gg.handler.kafkahandler.format=json
gg.handler.kafkahandler.mode=op
gg.handler.kafkahandler.format.includePrimaryKeys=true
gg.classpath=dirprm/:/home/oracle/kafka/libs/*:/soft/:/soft/lib/*
gg.handler.kafkahandler.BlockingSend=true
#gg.handler.kafkahandler.topicMappingTemplate=ORACLE_JIEKEDB_${schemaName}_${tableName}_${primaryKeys}
#gg.handler.kafkahandler.keyMappingTemplate=ORACLE_JIEKEDB_${schemaName}_${tableName}_${primaryKeys}
gg.handler.kafkahandler.topicMappingTemplate=ORACLE_DW_75.${schemaName}.${tableName}
gg.handler.kafkahandler.keyMappingTemplate=${primaryKeys}

添加 rep 复制进程

添加和启动 Replicat 进程的命令如下：

GGSCI> add replicat rep03,exttrail /soft/dirdat/dw nodbcheckpoint
GGSCI> START rep03

cat ODSOR.T_MON_DOCDATUM.schema.json


{
    "$schema":"http://json-schema.org/draft-04/schema#",
    "title":"ODSOR.T_MON_DOCDATUM",
    "description":"JSON schema for table ODSOR.T_MON_DOCDATUM",
    "definitions":{
        "row":{
            "type":"object",
            "properties":{
                "ID":{
                    "type":[
                        "string",
                        "null"
                    ]
                },
                "FKCORP":{
                    "type":[
                        "string",
                        "null"
                    ]
                },
......

正常同步之后，Kafka 则会读取 ./dirdef/ 目录下生成的 json 文件进行消费，消费完之后如有必要还会落库写入数据库，如果落库有时候也会需要同步历史数据，可选择 DataX 等 ETL 工具从源库抽取历史数据,这里不在介绍，如有需要请自行查找相关文档。

三、新增表配置

有时候随着业务的快速发展及新功能需求，需要进一步同步一些表到 Kafka,下面一起看看操作步骤。

这里以某一用户下 T_FILE_RENDER 表为例进行介绍，步骤完全一样，不需要同步历史数据，仅使用 OGG 同步变化数据即可。

--源端
su - oracle
cd /ogg19c
./ggsci
GGSCI> stop EXT1
GGSCI> edit param ext1
#添加 TABLE CC.T_FILE_RENDER;到参数文件里，wq!保存退出
TABLE CC.T_FILE_RENDER;


GGSCI> view param ext1
#获取 goldengate 数据库用户连接串


GGSCI> dblogin userid ogg@jiekedb, password ogg
#添加表字段补充日志
GGSCI> add trandata CC.T_FILE_RENDER
GGSCI> info trandata CC.T_FILE_RENDER
#看见is enabled 等字样就代表补充日志已经添加成功


#编辑 dpe1 投递进程添加新增表
GGSCI> edit parmas dpe1


TABLE CC.T_FILE_RENDER;

添加表到表结构定义文件
添加 TABLE CC.T_FILE_RENDER; 到表结构变更配置文件

vi /ogg19c/dirprm/test_ogg.prm


TABLE CC.T_FILE_RENDER;

生成表结构文件并传到目标端相关文件夹下。

./defgen paramfile dirprm/test_ogg.prm


scp /ogg19c/dirdef/goldengate.def oracle@192.168.75.17:/ogg/dirdef

添加各个表的补充日志后，停掉目标端 rep1 复制进程和源端 dpe1 投递进程,重启 ext1 捕获进程。在目标端 rep1 进程参数中添加新增表的 MAP 信息，然后重启即可。

GGSCI> stop rep01
GGSCI> edit params rep01
MAP CC.T_FILE_RENDER,target CC.T_FILE_RENDER;


GGSCI> start rep01

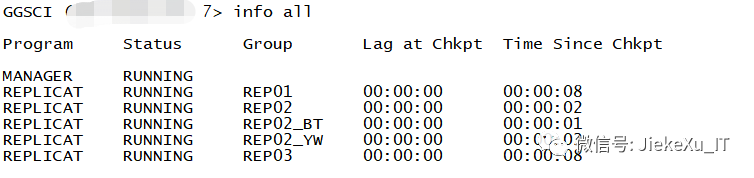

GGSCI> info all
GGSCI> info rep01
#启动之后观察延迟趋近于0即为正常

参考文档

https://docs.oracle.com/en/middleware/goldengate/big-data/12.3.2.1/gbdig/installing-oracle-goldengate-big-data.html#GUID-640A1CE0-7F5C-421C-B693-A74C6223F3B2
