序章

    前几天在群里看到大神们在讨论Jmeter + InfluxDB + Grafana监控。说起来Jmeter原生的监控确实太丑了。当年不断安慰自己说“丑一点没关系，只要能用，好用，就行了！”。但是内心并不是这样，做为一名测试人员，都有一颗精益求精的心。看到有东西可以替代那原生的监控数据，果断亲自动手部署了一套。

是吧，很帅吧！数据是用InfluxDB来存储的，展示则是用Grafana来展示的

    InfluxDB是一个年轻的时序数据库，是用同样很年轻的语言“GO”开发出来的。小数据量的时候还性能还不错，但是数据量大一点，性能问题就体现出来了。不过只是收集一下我几个小时测试的数据，还是足够了。要是几个月的测试数据那还是挑别的数据库吧。

    Grafana是纯粹用js编写出来的，专门用来展示数据用的。

    基本上，就是Jmeter通过“Backend Listener”，将测试的数据上传到我的虚拟机上，通过InfluxDB来存储，Grafana来展示出来。我们访问web，稍微配置一下，就可以看到展示的数据了。

我的InfluxDB和Grafana都是部署在一台Linux虚拟机下面的。

虚拟机 — IP 192.168.245.131

1. 安装InfluxDB

新建InfluxDB下载源
​

​

cat << EOF | tee /etc/yum.repos.d/influxdb.repo

[influxdb]

name = InfluxDB Repository - RHEL $releasever

baseurl = https://repos.influxdata.com/rhel/$releasever/$basearch/stable

enabled = 1

gpgcheck = 1

gpgkey = https://repos.influxdata.com/influxdb.key

EOF

使用yum下载InfluxDB

yum install -y influxdb

修改InfluxDB的配置，主要配置jmeter存储的数据库与端口号，还有需要将UI端口开放

[root@localhost ~]# vi /etc/influxdb/influxdb.conf

找到graphite并且修改它的库与端口

[[graphite]]

enabled = true

database = “jmeter”

bind-address = “:2003”

protocol = “tcp”

consistency-level = “one”

找到admin，将前面的#号去掉，开放它的UI端口

[admin]

Determines whether the admin service is enabled.

enabled = true

The default bind address used by the admin service.

bind-address = “:8083”

Whether the admin service should use HTTPS.

https-enabled = false

The SSL certificate used when HTTPS is enabled.

https-certificate = "/etc/ssl/influxdb.pem

启动InfluxDB

[root@localhost ~]# /etc/init.d/influxdb restart

Stopping influxdb…

influxdb process was stopped [ OK ]

Starting influxdb…

influxdb process was started [ OK ]

打开浏览器，访问虚拟机IP“http://192.168.245.131:8083”

如果启动成功应该会InfluxDB的web ui界面。查看有没有jmeter库，没有就新建一个。

在输入框中，输入如下，来新建库：

CREATE DATABASE “jmeter”

2. 安装Grafana

使用yum下载Grafana并且安装

yum install https://grafanarel.s3.amazonaws.com/builds/grafana-3.0.1-1.x86_64.rpm

启动Grafana

[root@localhost ~]# /etc/init.d/grafana-server restart

OKopping Grafana Server … [ OK ]

Starting Grafana Server: … OK

打开浏览器，访问虚拟机IP“http://192.168.245.131:3000”

grafana

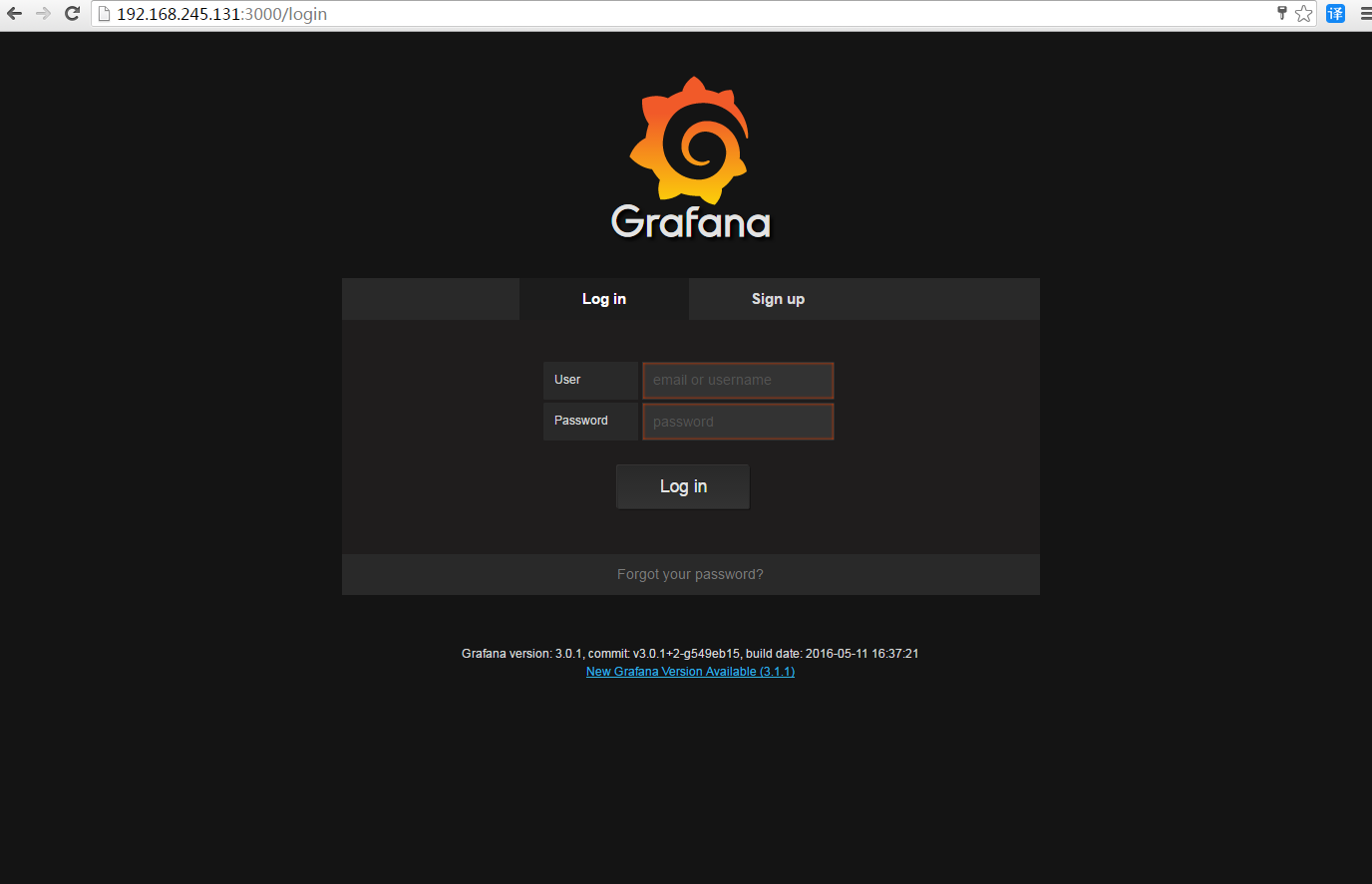

输入用户名，密码登录系统。用户名与密码都是"admin"

login

添加需要展示数据的数据库

addData

添加InfluxDB数据库配置。输入帐号密码“admin / admin”，点击Test & Save 提示“Success”说明成功了

【注意】URL的端口是8086，而刚才配置的8083是UI的端口。

- 8083端口是InfluxDB的UI界面展示的端口

- 8086端口是Grafana用来从数据库取数据的端口

- 2003端口则是刚刚设置的，Jmeter往数据库发数据的端口

dataSources

3. 配置Jmeter

4. jmeter中，添加“监听器 -> Backend Listener”


jConfig

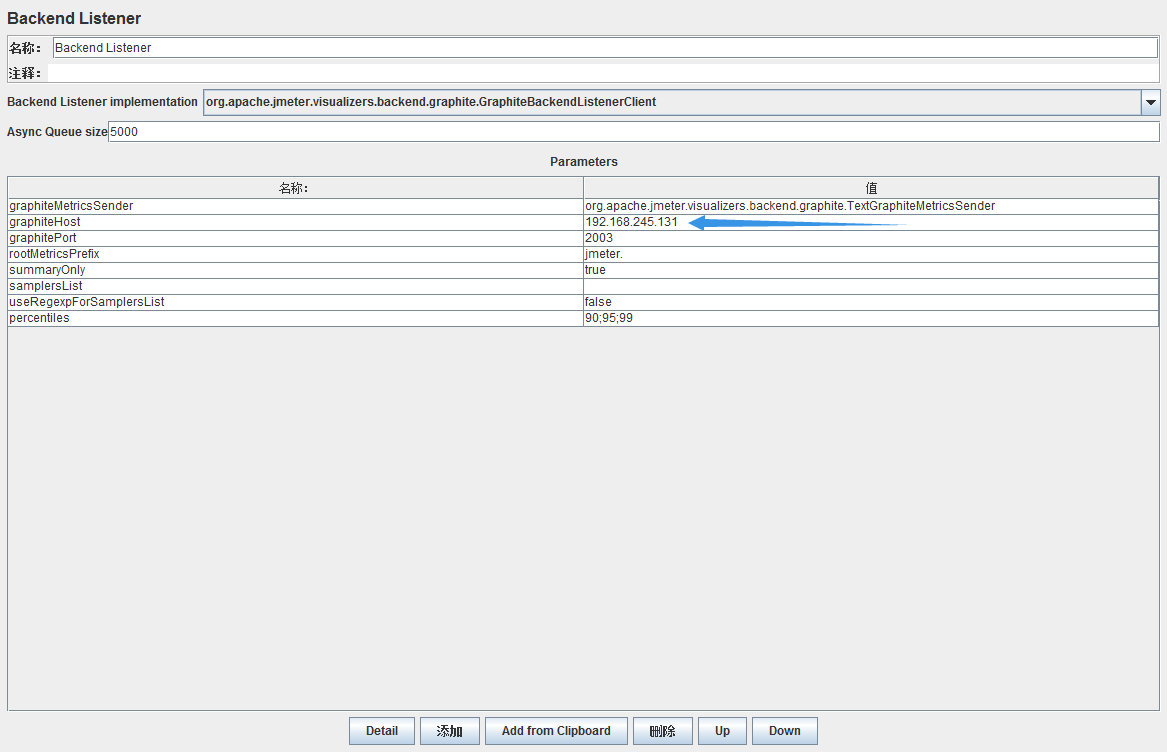

2. 配置“Backend Listener”,主要配置Host，如下图


BackendListener

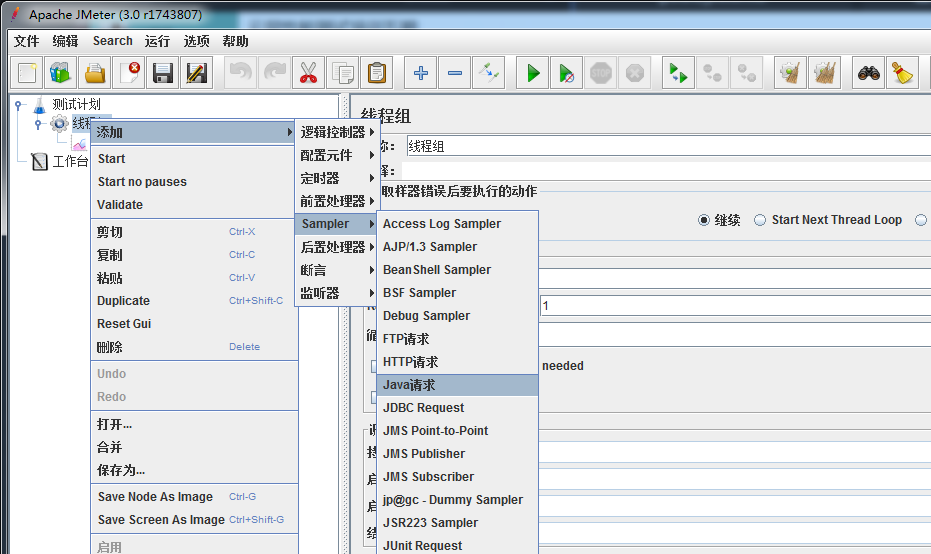

3. 添加一个Java请求，方便测试。(因为想偷懒，Java请求我什么都不用写，直接运行就能成功)


sJava

4. 添加“监听器 -> 查看结果树” 运行一下Jmeter，主要看Java请求是否发送出去了


send

没有什么问题，这个时候访问InfluxDB“http://192.168.245.131:8083”， 在输入框中输入如下，点击回车：
​

# 可以使用这个，这个是查询所有表，显示1条记录

[点击并拖拽以移动]
​
# 可以使用这个，这个是查询所有表，显示1条记录

select * from /.*/ limit 1

也可以使用这个，这个是显示所有表

show measurements

点击回车后，就应该有数据了，会出现下图：

inf

这个时候再回来配置Grafana，来展示这些数据

添加一个展示项目

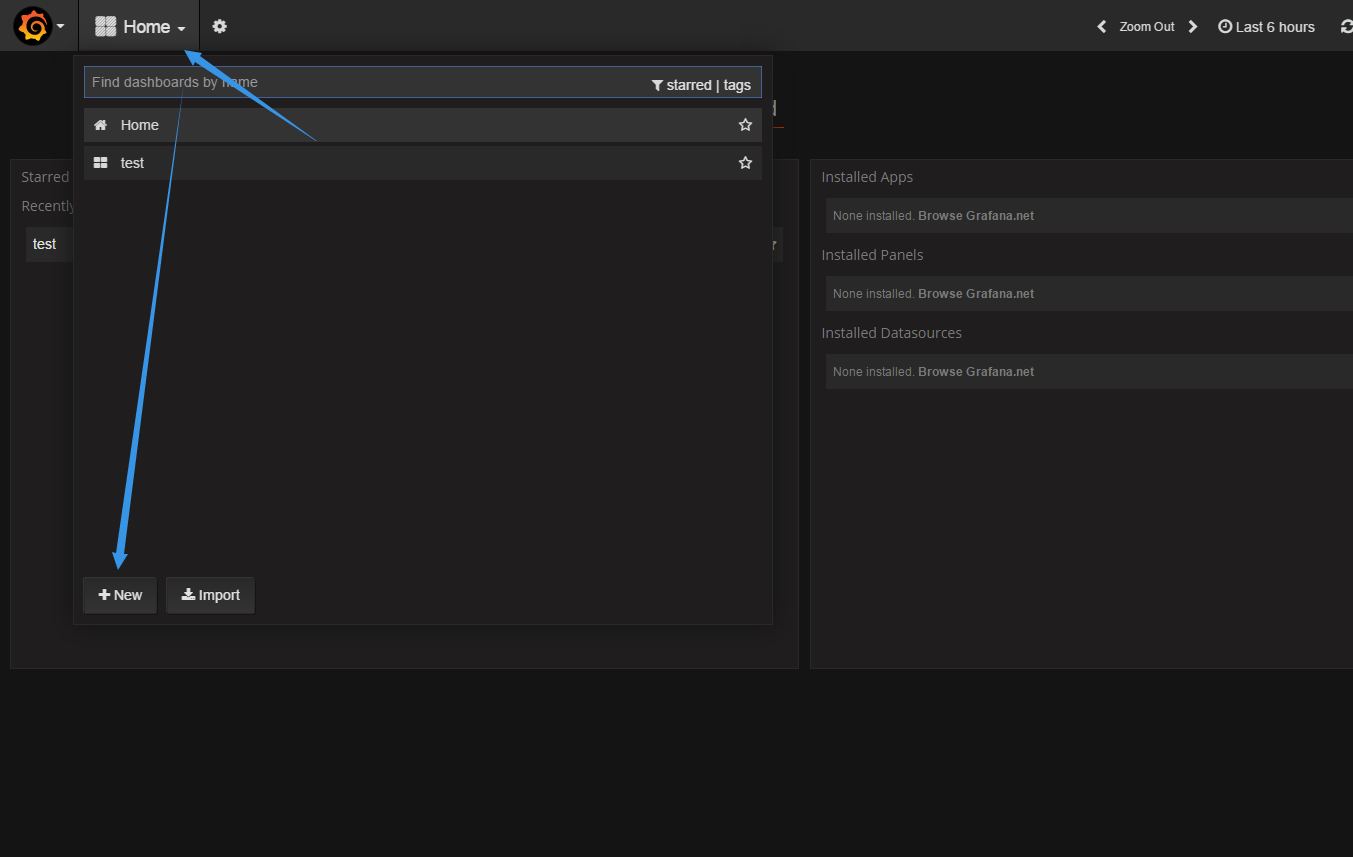

点击“Home -> New”

new

添加一个图表

点击旁边的绿点“Add Panel -> Graph”

addGraph

配置图表

配置好了，就能看到图了。如果看不到图，请用Jmeter多发几次Java请求。下图中选择监控的选项，可以在Jmeter的官网上查看到对应的解释。

graphConfig

大致介绍几种我常用的监控。
名称 描述
jmeter.all.h.count 所有请求的TPS
jmeter.<请求名称>.h.count 对应<请求名称>的TPS
jmeter.all.ok.pct99 99%的请求响应时间
jmeter.<请求名称>.ok.pct99 对应<请求名称>99%的请求响应时间
jmeter.all.test.startedT 线程数

【注意】如果要监控<请求名称>的话，Jmeter上的“Backend Listener”修改如下参数

1. 将“summanyOnly”修改成False，

2. 将“userRegexpForSamplersList”修改成True，

3. 并且要设置“samplersList”的值，“samplersList”是可以支持正则表达式的，“samplersList”的设置要与请求对应，否则找不到该请求。如图



设置好了，运行一下，在Grafana里面，就可以看到自己的请求了。

image_thumb

如果想要了解这些监控都代表什么意思，可以访问Jmeter的官网地址去查看阅读“Apache JMeter - User’s Manual: Live Statistics”

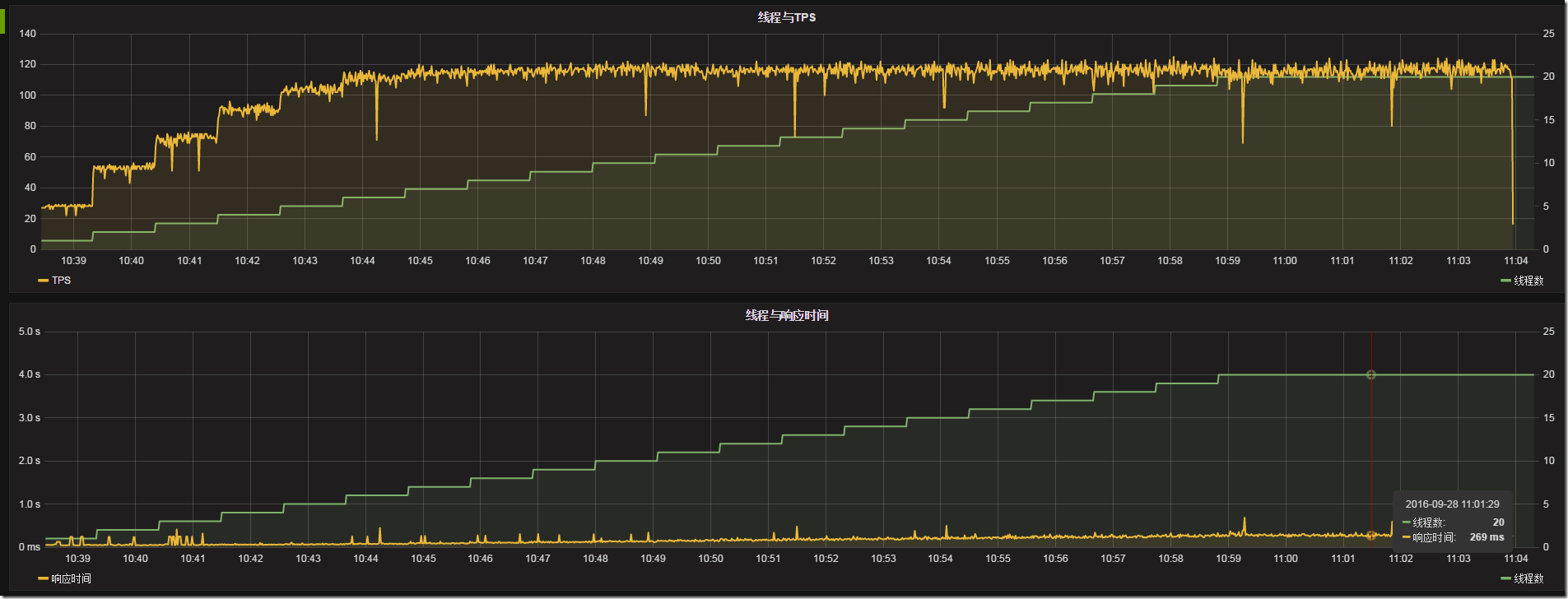

最后来一张帅气的图：

​
