1、概述

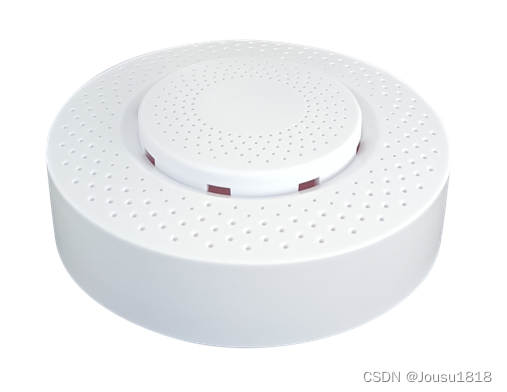

烟雾传感器是采用高精度气敏材料和高性能微处理器，内置温度传感器进行温度补偿，采用先进检测电路，检测是否有烟，内部采用进口智能微处理器，反应灵敏、测量精度高。

2、产品参数

技术参数

测量参数：烟雾

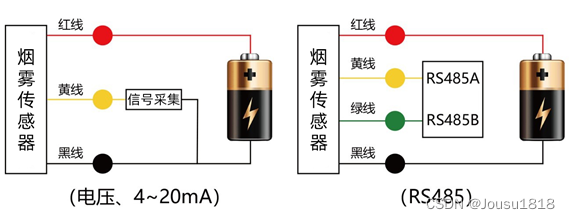

输出信号：A：电压信号（0～2V，0～5V，0～10V三者选一）

B：4～20mA（电流环）

C：RS485（标准Modbus-RTU协议，设备默认地址：01）

供电电压：12～24V

工作温度：－30℃～70℃

工作湿度：≤100%RH

稳定时间：3min

响应时间：1S

电流信号的阻抗要求

供电电压	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω

3、安装方式

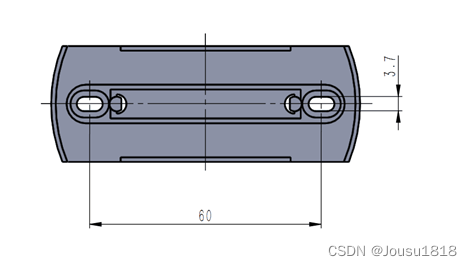

（1）选择合适的位置打孔，用螺丝固定支架板。（支架板如下图所示）。

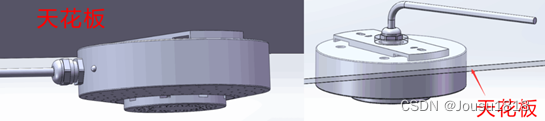

（2）将传感器直接装于天花板下或将传感器的出线穿过底座与天花板，逆时针旋转装于支架板卡扣上拧紧。（如下图所示）

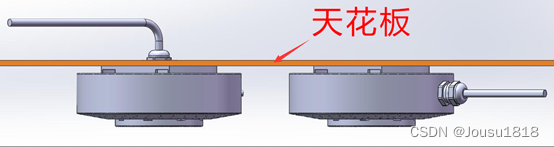

（3）烟雾传感器出线方式有侧出线和顶出线两种，侧出线适用于硬顶安装，走明线，顶出线适用于吊顶安装，走暗线，安装完后的效果展示如下图所示。
