LTE帧结构----符号长度

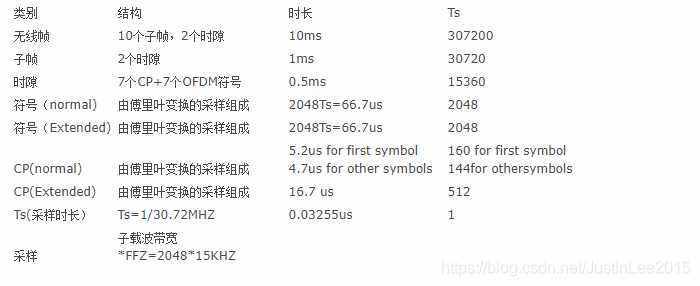

网络有很多关于LTE帧结构的文档，但都局限到符号个数，并没有对符号的长度进行具体介绍。对于理解LTE物理层的概念，还是非常困难。这里主要以Ts为单位介绍LTE帧中的符号长度。

无论是FDD类型1的帧，还是TDD类型2的帧,无线帧，子帧，时隙、OFDM符号长都是相同的。但CP分为normal和Extended两种，长度有所不同。

尤其需要注意的是，对于normal的CP，第一个OFDM符号的CP长度是160Ts，剩余的6个长则是144Ts。

一个OFDM符号长度=2048Ts是如何计算的：

• 以normal CP来说，7个CP所占有的长度=160+6*144=1024Ts

• 那么一个时隙剩余7个符号长度=15360-1024=14336Ts

• 那么平均一个符号的长度=14336Ts/7=2048。

---

所以对于normal CP前缀的OFDM符号来说：

• 第一个OFDM+CP的长度=2048+160=2208Ts
• 剩余6个OFDM符号+CP长度=2048+144=2192TS

对于EXTENDE CP前缀的OFDM符号来说：

• 一个OFDM+CP长度=2048+512=2560Ts.
