监控距离过远怎么解决?

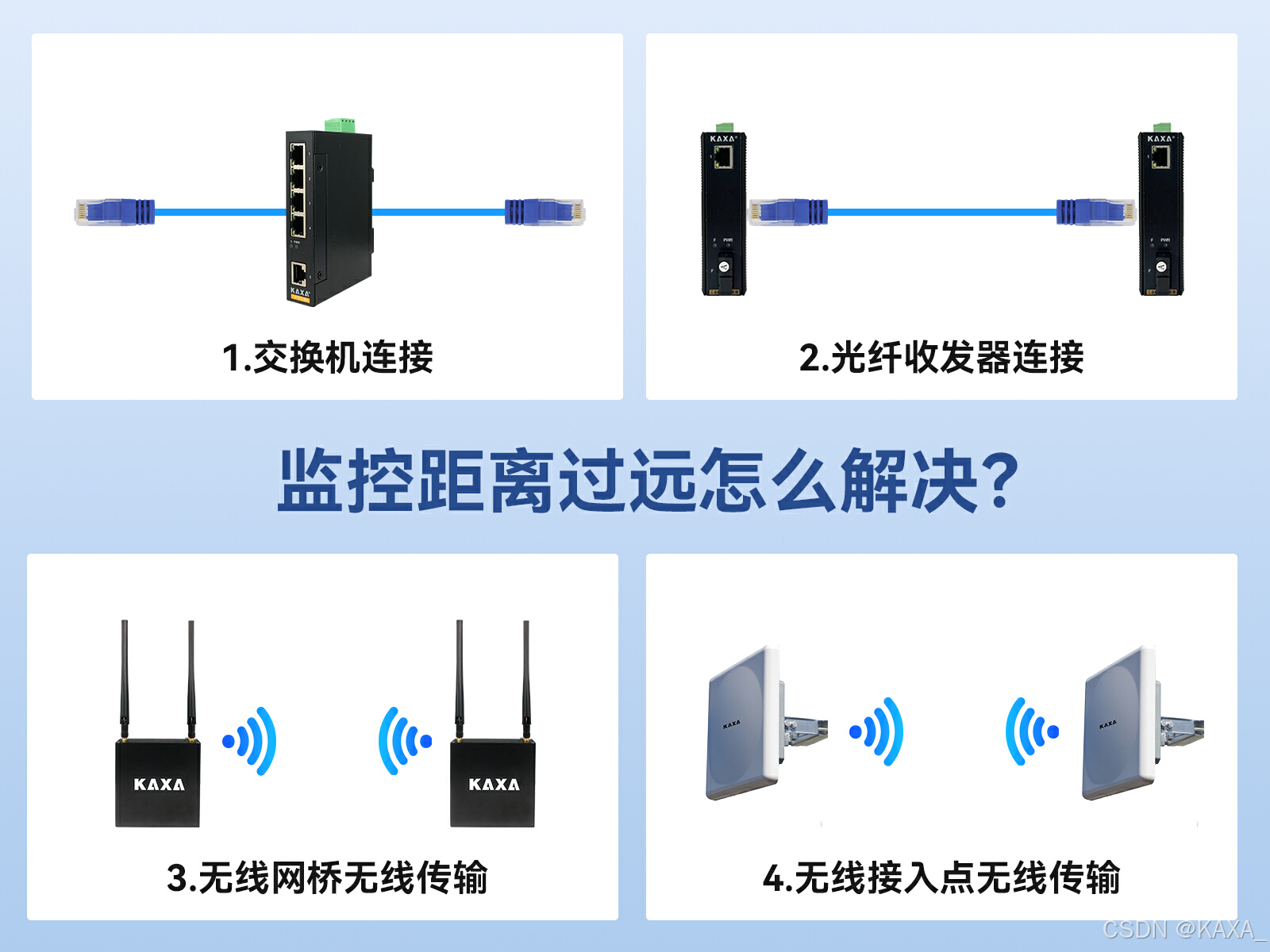

在现代安全监控系统中,摄像头与录像机之间的距离往往受到限制,一旦超出这一距离,信号传输质量将大打折扣。为了解决这一问题,以下是四种有效的监控超距传输解决方法。

一、增加交换机

当监控设备之间的距离超过标准网线传输距离(一般为100米)时,我们可以在网线之间加装一台KXS205交换机。只需将原有网线延长至交换机,再从交换机连接到录像机。通过这种方式,传输距离能达到200米,满足大部分室内监控需求。

二、光纤传输

若监控距离较长,可以考虑从摄像头前端拉一条光纤到录像机后端。光纤传输具有传输距离远、信号损耗小、抗干扰能力强等优点。在光纤两端加一对收发器,可以实现几百米到几十上百公里的传输距离,适用于大型园区、城市监控等场景。

三、无线监控网桥

在视野开阔、无遮挡的情况下,可以使用无线网桥来解决超距传输问题。在摄像头前端和录像机后端各加装一对KXC1100-5N无线监控网桥,通过无线信号传输,实现几百米到几十公里的传输距离。这种方法避免了布线的麻烦,适合大型工厂/车间区域监控。

四、无线接入点

通过部署KXA5100-5N无线接入点,将有线网络信号转换为无线信号,可以实现更远距离的传输。在无线信号覆盖范围内,摄像头可以无线接入网络,覆盖范围可以达到几百米。这种方法适用于适合户外环境,降低布线成本。

针对不同的监控场景和需求,我们可以选择合适的超距传输解决方法。在实际应用中,可以根据实际情况组合使用这四种方法,实现高效、稳定的监控信号传输。

在电子设计自动化(EDA)领域,Verilog HDL 是一种重要的硬件描述语言,广泛应用于数字系统的设计,尤其是在嵌入式系统、FPGA 设计以及数字电路教学中。本文将探讨如何利用 Verilog HDL 实现一个 16×16 点阵字符显示功能。16×16 点阵显示器由 16 行和 16 列的像素组成,共需 256 个二进制位来控制每个像素的亮灭,常用于简单字符或图形显示。 要实现这一功能,首先需要掌握基本的逻辑门(如门、或门、非门、非门、或非门等)和组合逻辑电路,以及寄存器和计数器等时序逻辑电路。设计的核心是构建一个模块,该模块接收字符输入(如 ASCII 码),将其转换为 16×16 的二进制位流,进而驱动点阵的 LED 灯。具体而言,该模块包含以下部分:一是输入接口,通常为 8 位的 ASCII 码输入,用于指定要显示的字符;二是内部存储,用于存储字符对应的 16×16 点阵数据,可采用寄存器或分布式 RAM 实现;三是行列驱动逻辑,将点阵数据转换为驱动 LED 矩阵的信号,包含 16 个行输出线和 16 个列使能信号,按特定顺序选通点亮对应 LED;四是时序控制,通过计数器逐行扫描,按顺序控制每行点亮;五是复用逻辑(可选),若点阵支持多颜色或亮度等级,则需额外逻辑控制像素状态。 设计过程中,需用 Verilog 代码描述上述逻辑,并借助仿真工具验证功能,确保能正确将输入字符转换为点阵显示。之后将设计综合到目标 FPGA 架构,通过配置 FPGA 实现硬件功能。实际项目中,“led_lattice”文件可能包含 Verilog 源代码、测试平台文件、配置文件及仿真结果。其中,测试平台用于模拟输入、检查输出,验证设计正确性。掌握 Verilog HDL 实现 16×16 点阵字符显示,涉及硬件描述语言基础、数字逻辑设计、字符编码和 FPGA 编程等多方面知识,是学习
