【Eclipse 之一】搭建基于Eclipse的HDSC(华大)芯片的开发环境

于 2025-03-03 10:35:04 发布
阅读量951 收藏 18
点赞数 26
分类专栏： 开发工具 文章标签： eclipse ide HDSC make
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/KXue0703/article/details/141760078
版权

目录

1. 准备工作

1.1 Eclipse下载与安装

  Eclipse下载地址：https://www.eclipse.org/downloads/

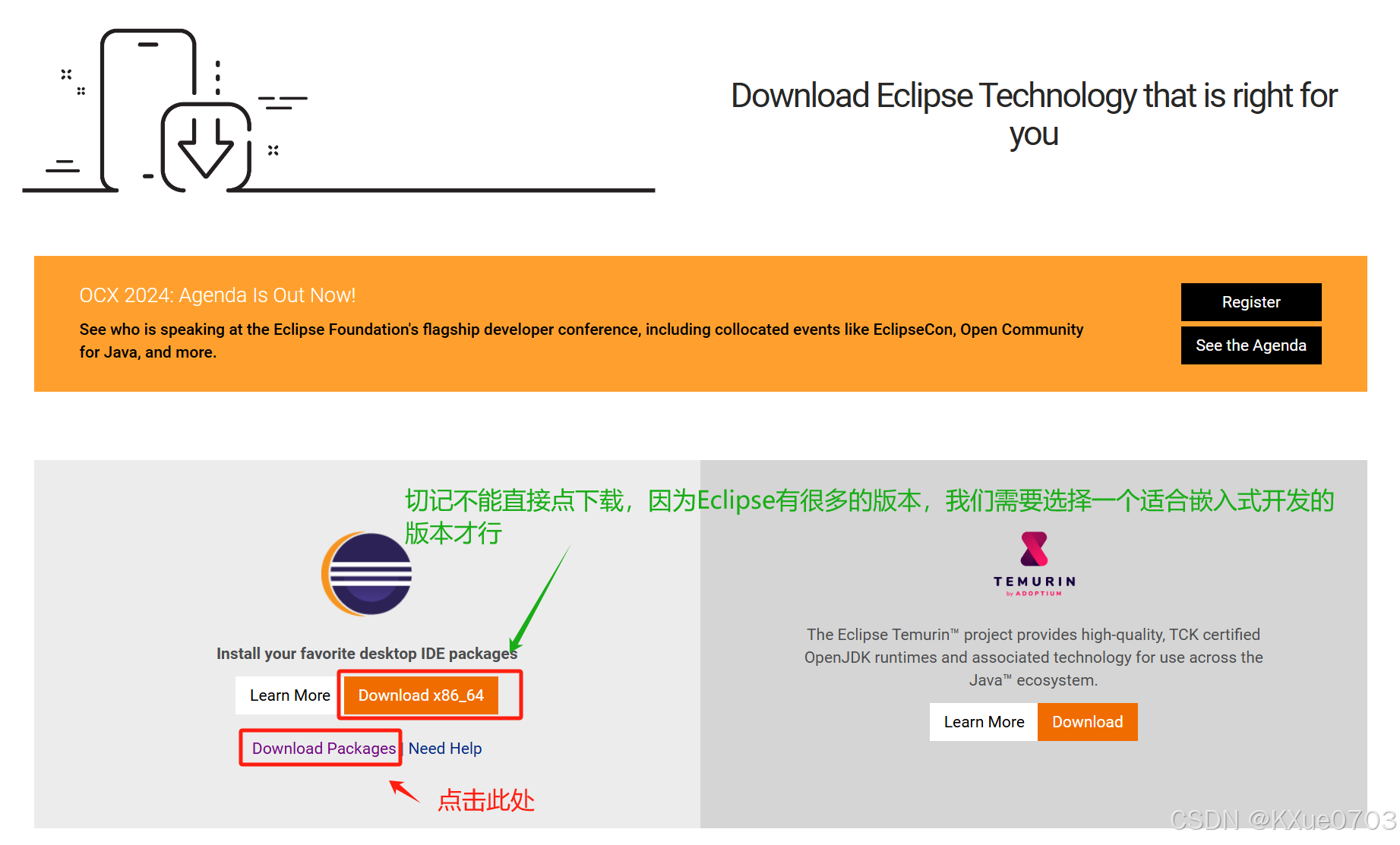

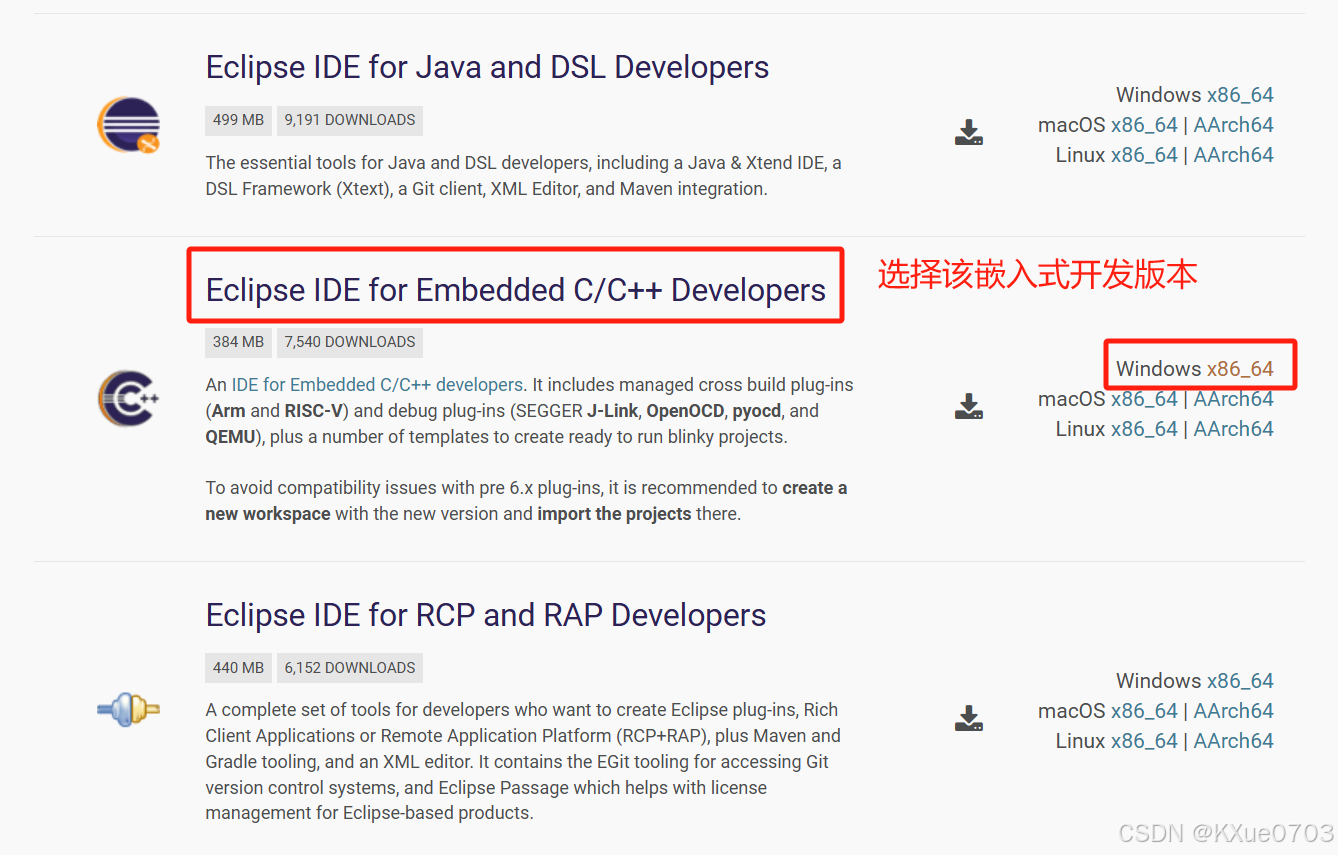

  打开网站后，如下图所示。切不可直接点击 “Download x86_64” ，因为这样下载的版本并不是我们所需要的嵌入式开发版本，应点击 “DownLoad Packages”。
在这里插入图片描述
  点击 "DownLoad Packages"之后进入如下界面，可以看出这里有很多的Eclipse版本，如下：

  • Eclipse IDE for Enterprise Java and Web Developers
  • Eclipse IDE for Java Developers
  • Eclipse IDE for C/C++ Developers
  • Eclipse IDE for Eclipse Committers
  • Eclipse IDE for PHP Developers
  • Eclipse IDE for Java and DSL Developers
  • Eclipse IDE for Embedded C/C++ Developers
  • Eclipse IDE for RCP and RAP Developers
  • Eclipse Modeling Tools
  • Eclipse IDE for Scout Developers

在这里插入图片描述

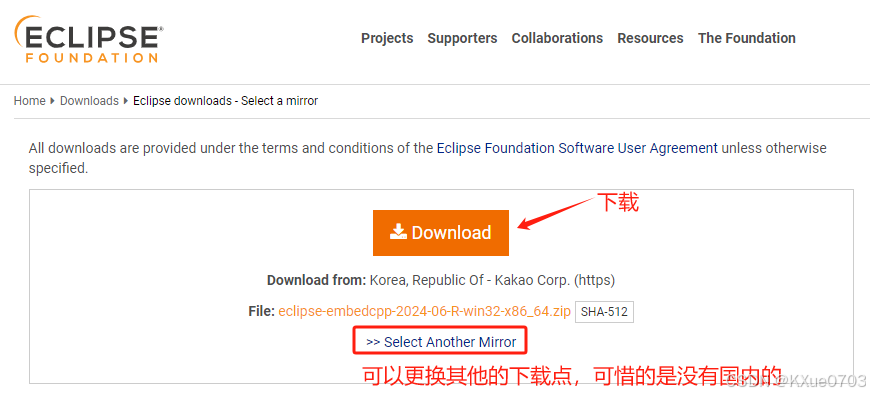

  选择“Windows x86_64”，进入如下界面，我们可以更换其他的镜像点，但是都是国外的，换不换的都没有太大的意义，这里我们直接点“Download”即可进入文件的下载过程。
在这里插入图片描述

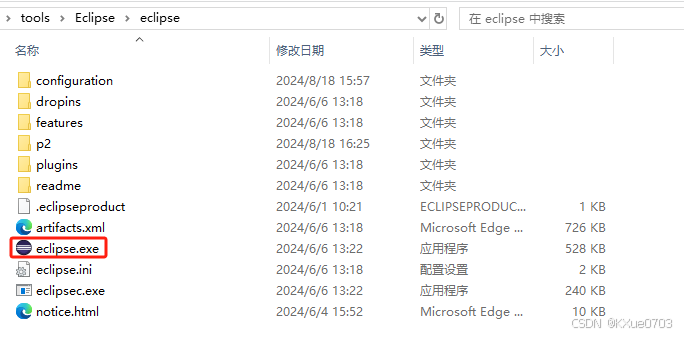

  下载完成之后，将其复制到某个文件夹中(按照自己的意愿存放即可)，解压后如下图所示，Eclipse为免安装版本直接点击“eclipse.exe”即可打开开发环境。
在这里插入图片描述

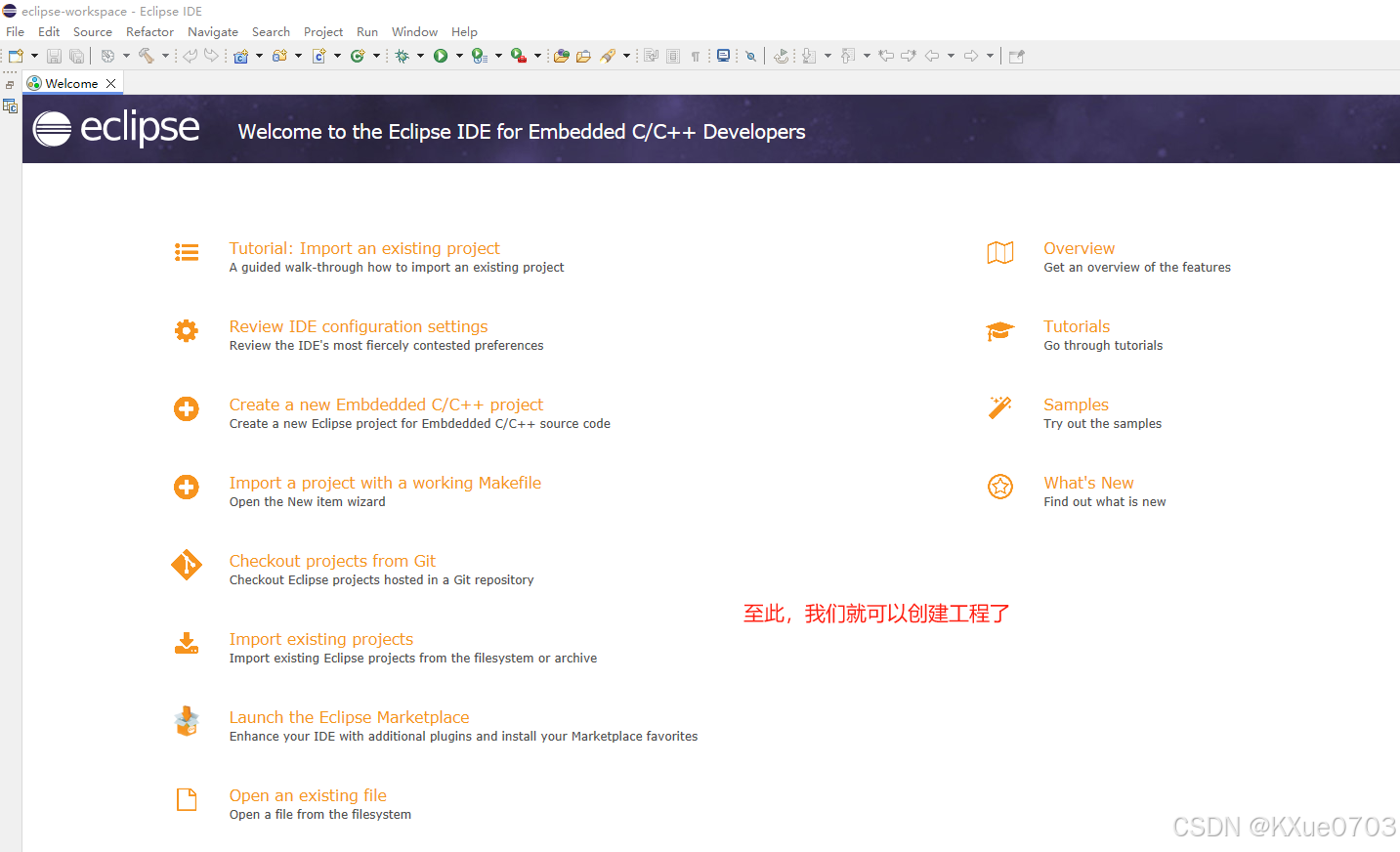

  至此，Eclipse集成开发环境的准备工作到此结束，关于工作空间、项目的创建等，在后面的章节中再进行详细的说明。

1.2 交叉编译工具链

  下载地址：https://developer.arm.com/downloads/-/gnu-rm

  • gcc-arm-none-eabi-10.3-2021.10-win32.exe：适用于Windows平台的32位架构的安装包（win10及更高的版本可以使用）
  • gcc-arm-none-eabi-10.3-2021.10-win32.zip：适用于Windows平台的32位架构的压缩包，是一个免安装的压缩包
  • gcc-arm-none-eabi-10.3-2021.10-x86_64-linux.tar.bz2：适用于Linux平台x86_64架构的压缩包
  • gcc-arm-none-eabi-10.3-2021.10-aarch64-linux.tar.bz2 ：适用于Linux平台aarch64架构的压缩包
  • gcc-arm-none-eabi-10.3-2021.10-mac.tar.bz2 ：适用于mac平台的压缩包
  • gcc-arm-none-eabi-10.3-2021.10-mac.pkg ：适用于mac平台的安装包
  • gcc-arm-none-eabi-10.3-2021.10-src.tar.bz2

在这里插入图片描述

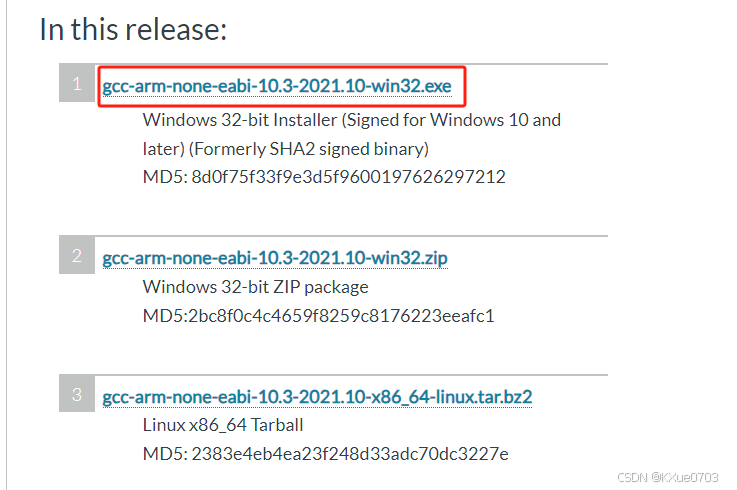

  选择“gcc-arm-none-eabi-10.3-2021.10-win32.exe”，下载并安装。我的安装目录是：D:\Program Files (x86)，这目录可自行选择。

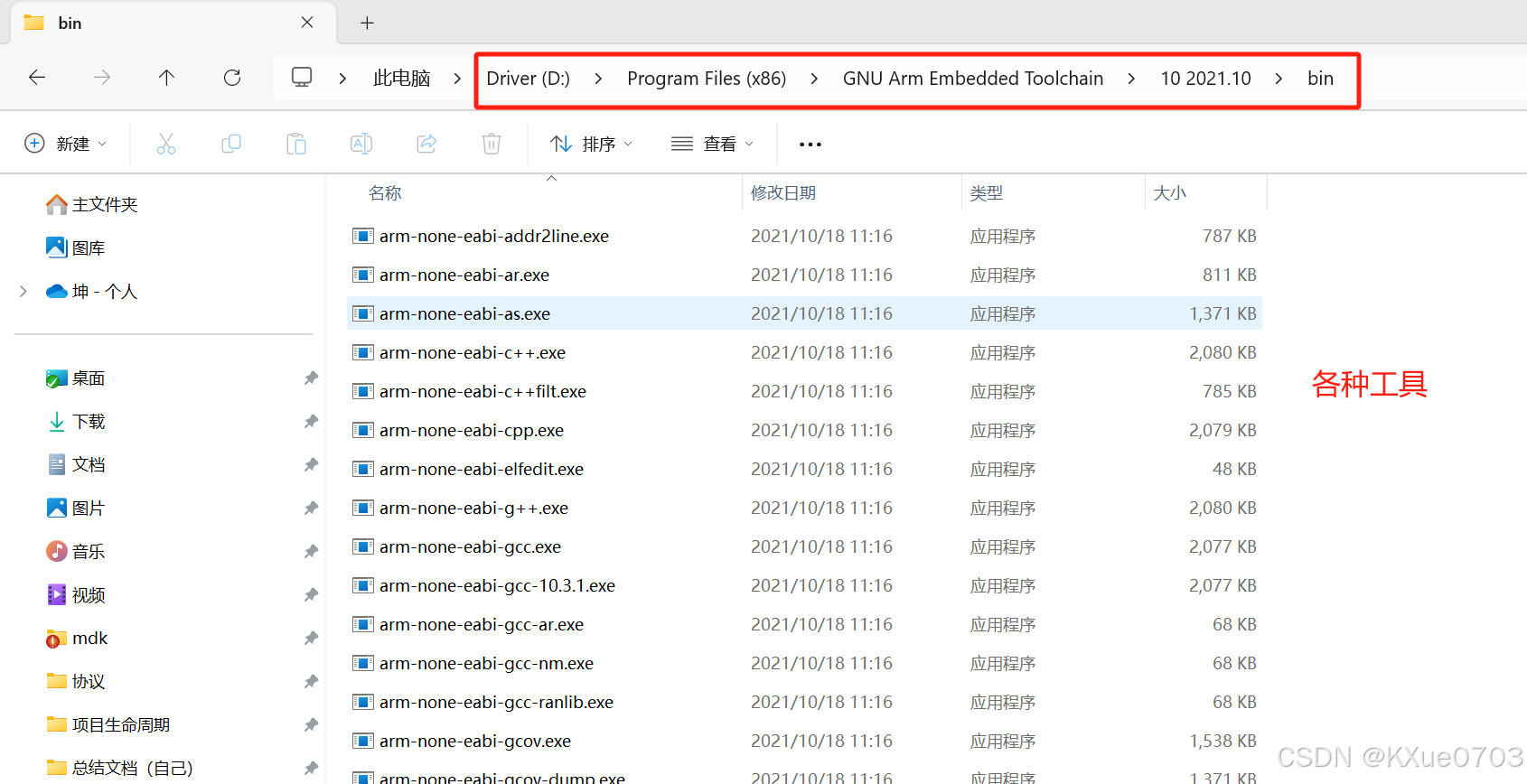

  待安装完成之后，在目录D:\Program Files (x86)\GNU Arm Embedded Toolchain\10 2021.10\bin中出现我们需要的工具链（比如：gcc、ld等），为了便于调用这些exe文件，我们需要将该文件目录放置到windows系统的环境变量中去。

在这里插入图片描述

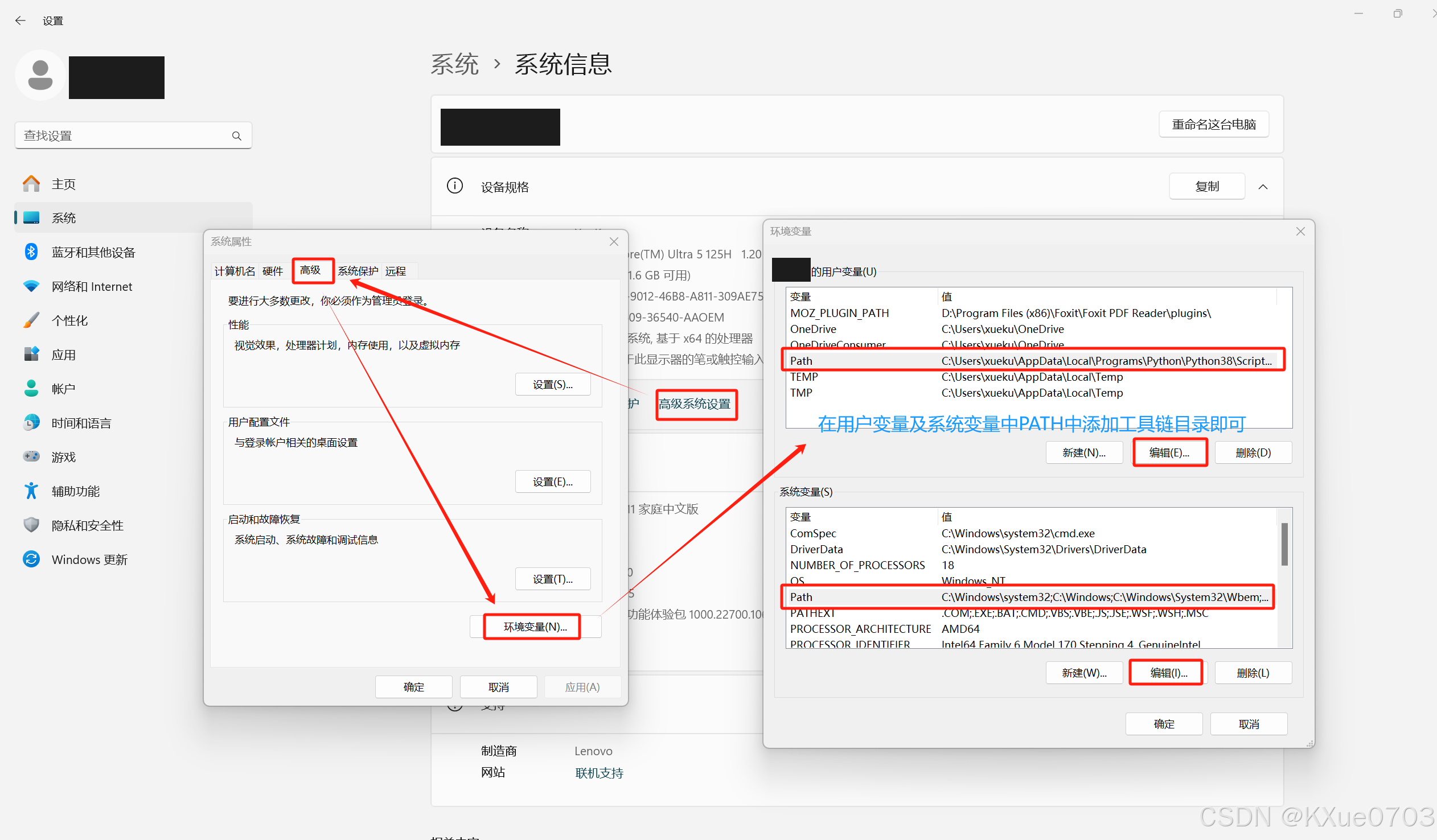

  查找系统环境变量的方式一般为：在“此电脑”上鼠标右键，选择“属性”，打开如下界面，选择“高级系统设置”，然后选择“环境变量”，然后添加我们的安装目录到环境变量中即可。

在这里插入图片描述

  将安装路径添加到环境变量中后，重启电脑，环境变量就立即生效了。至此，交叉编译工具链准备就绪。

1.3 Builder工具

  既然有交叉编译工具链，那就得需要有一个工具去调用它，make工具就扮演了这一角色。Eclipse本身也自带了构建工程的 make 工具，但是其存在部分局限及BUG（比如反汇编时无法生成文件等），这里我们可以使用外部的make工具进行代码的编译等，因此我们首先准备好这些工具。

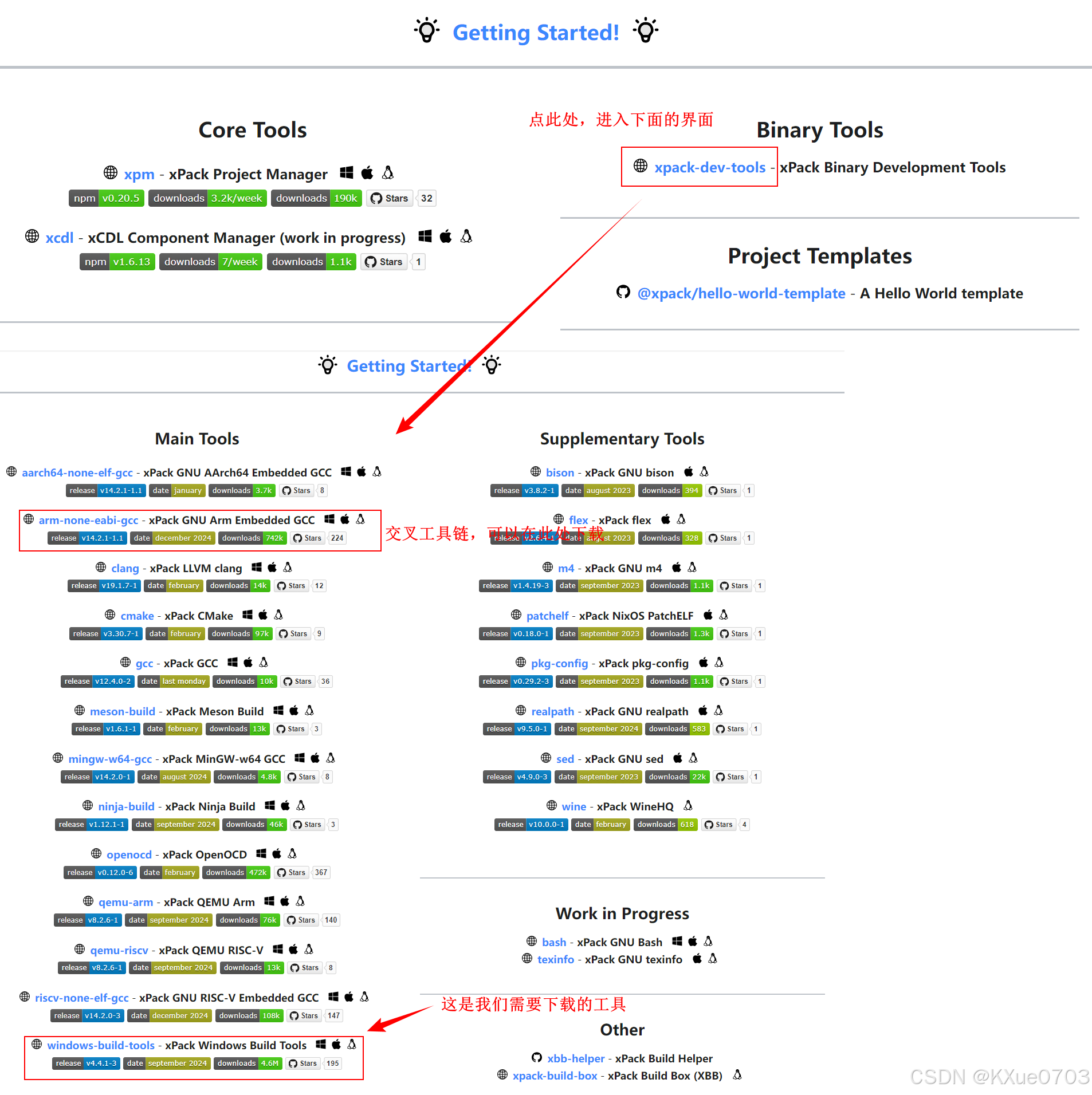

  下载地址：https://xpack.github.io/
在这里插入图片描述

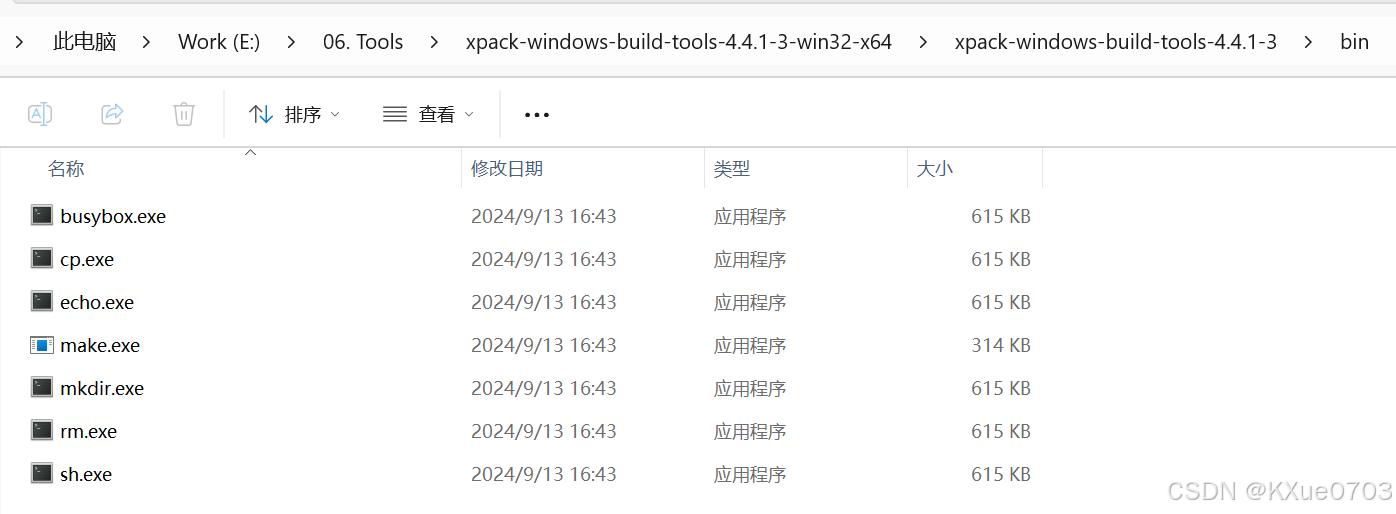

  下载完成之后，解压，并将make.exe所在的目录添加到环境变量中去。

在这里插入图片描述
  至此，构建工具准备完成。

2. 创建工作空间

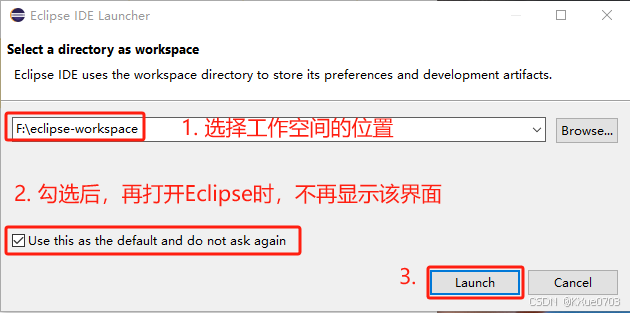

  初次启动Eclipse时，第一步就是创建一个工作空间（workspace）。

在这里插入图片描述

  点击“Launch”后，就在F盘根目录下创建了一个名为eclipse-workspace的文件夹，该文件夹就是Eclipse的工作空间。至此工作空间创建完成。随之进入如下界面。

在这里插入图片描述

3. 新建工程

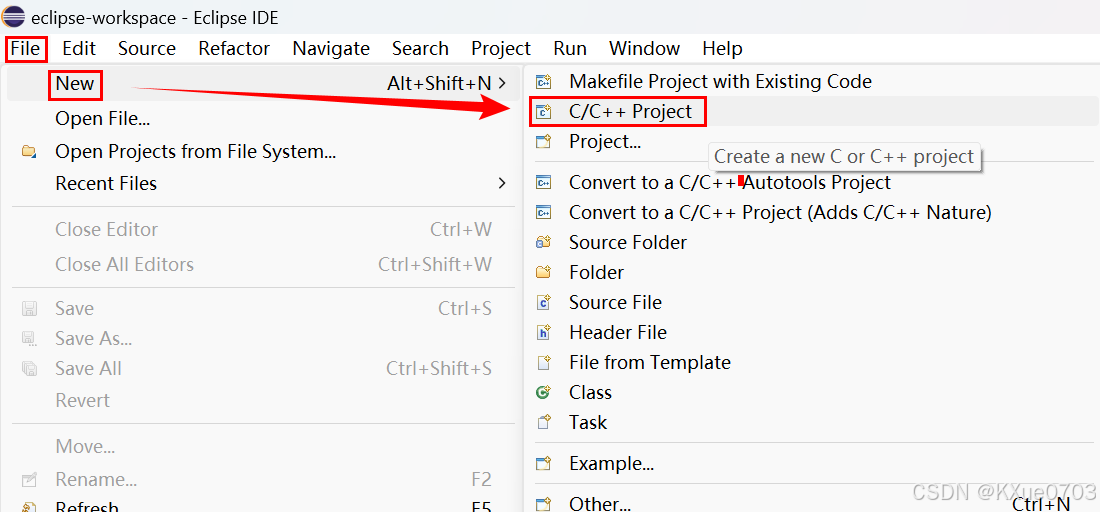

Step1：打开Eclipse找到“C/C++ Project”进行工程创建（File → New → C/C++ Project），如下图所示：

在这里插入图片描述

Step2：选择创建C工程，如下图所示：

在这里插入图片描述

Step3：工程的名字为“HC32F4A0_LED_Demo”（这里使用华大的HC32F4A0开发板构建demo工程），工程类型为“Empty Project”，即创建一个空工程，工具链选择“Cross ARM GCC”，如下图所示：

在这里插入图片描述

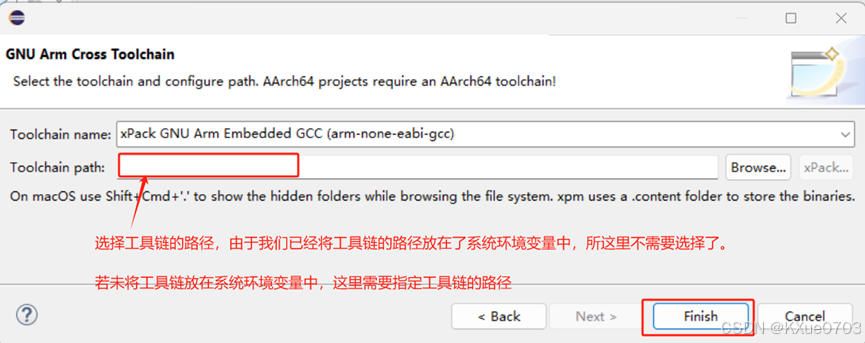

Step4：选择交叉编译工具链和对应的路径，如下图所示：

在这里插入图片描述

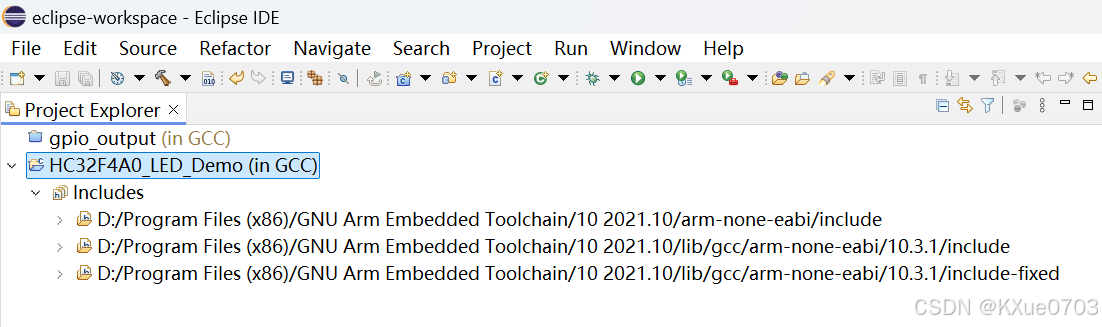

点“Finish”完成工程的创建，该空白工程只有一些工具链的包含信息，剩下的还需要自己去完善，如下图所示：

在这里插入图片描述

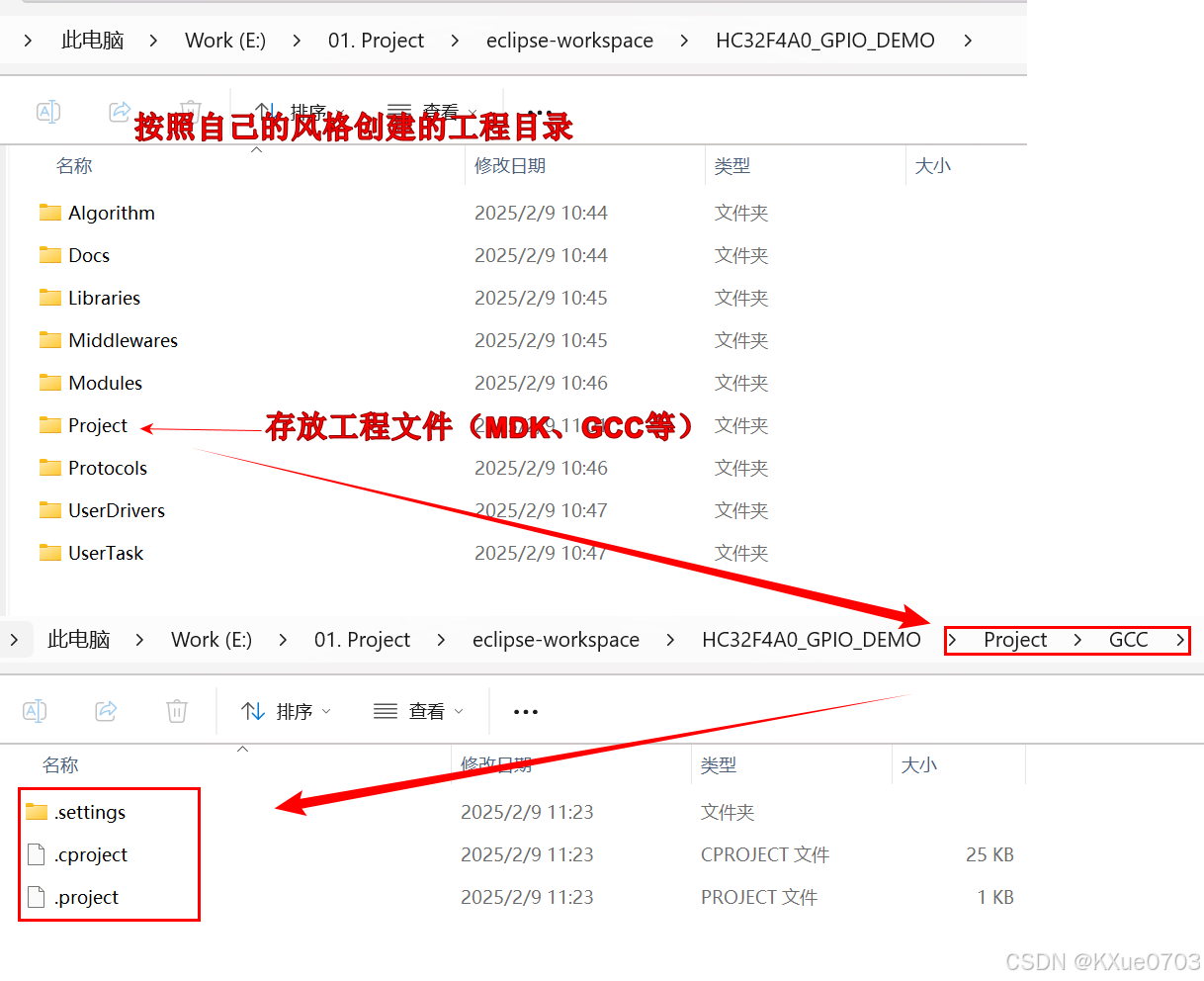

Step5：完成工程创建之后，工程的目录架构可能不符合我们的需求，此时可以自己创建一个完整的工程目录（文件夹）架构，然后将新创建的工程文件复制到目标文件夹下即可，如下：

在这里插入图片描述

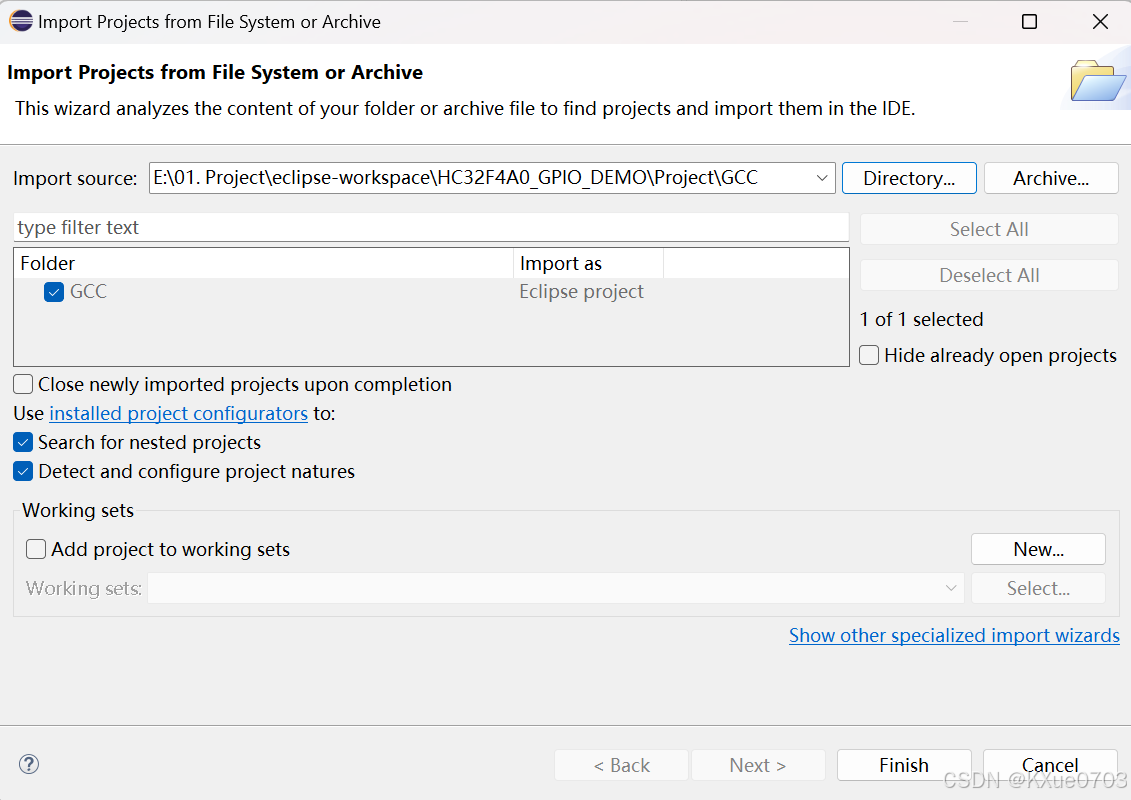

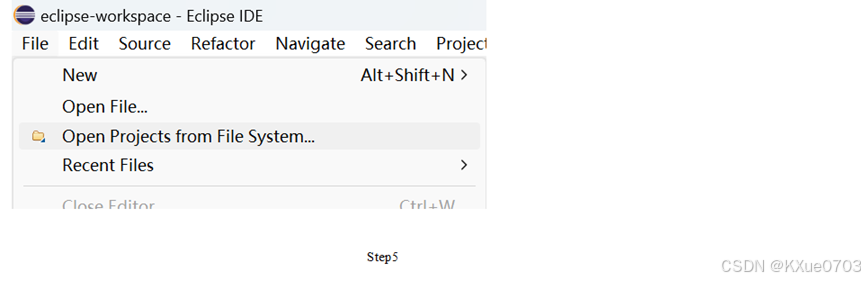

Step6：导入已有的工程，选择“File → Open Projects from File System，如下图所示：

在这里插入图片描述

点击“Directory”选择需要打开的工程（选到.project所在的文件即可），然后“Finish”，如下图所示：

在这里插入图片描述

至此，工程打开完成。

4. 完善工程

  当我们新建一个空白工程时，工程内仅包含了一些“工具链的包含信息”，其他的文件还需要我们手动去完善。

两个重要的文件分别是：.S文件（启动文件）和.ld文件（链接脚本文件），这两个文件必须是基于Eclipse平台下能够使用的，需要根据自己当前使用的芯片去查找，我们使用的华大的芯片，可以通过华大提供的SDK开发包中进行查找。

4.1 添加相关文件

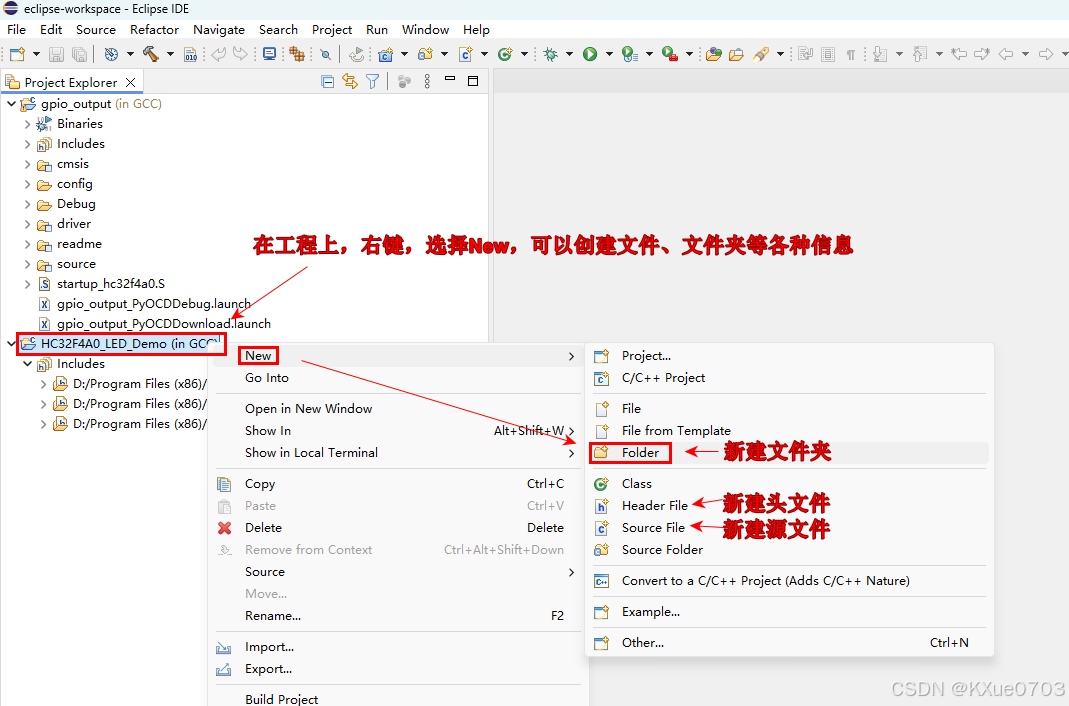

  • 在工程目录下创建“文件夹”（如下图所示）：
    • 文件可以创建多层；

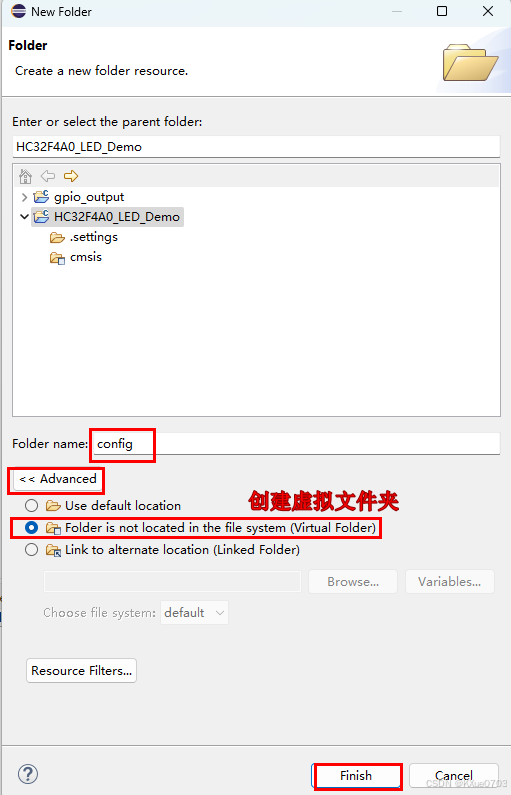

    • 文件夹是.project下的文件夹，与源文件的文件夹没有任何关系，创建文件时应创建“虚拟文件夹”。
  • 将源文件导入到相应的文件夹中：

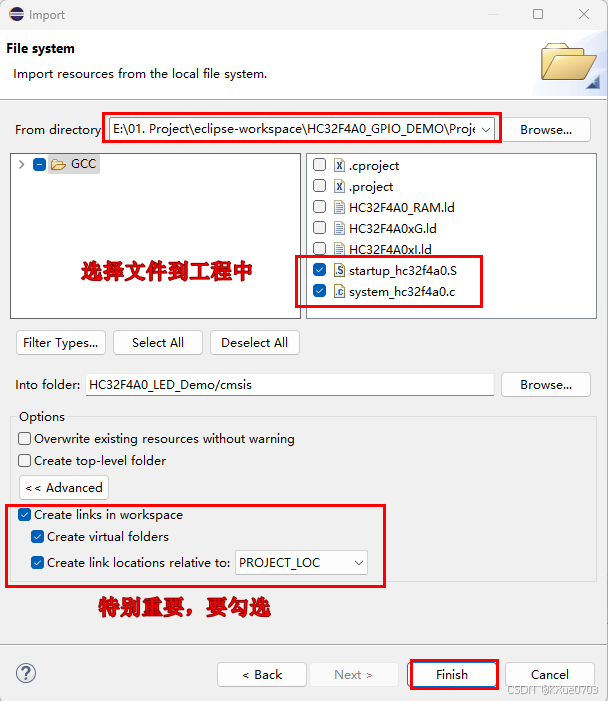

    • 导入文件时，要勾选创建“软链接”，而非直接将源文件夹导入到工程中来。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4.2 修改配置信息

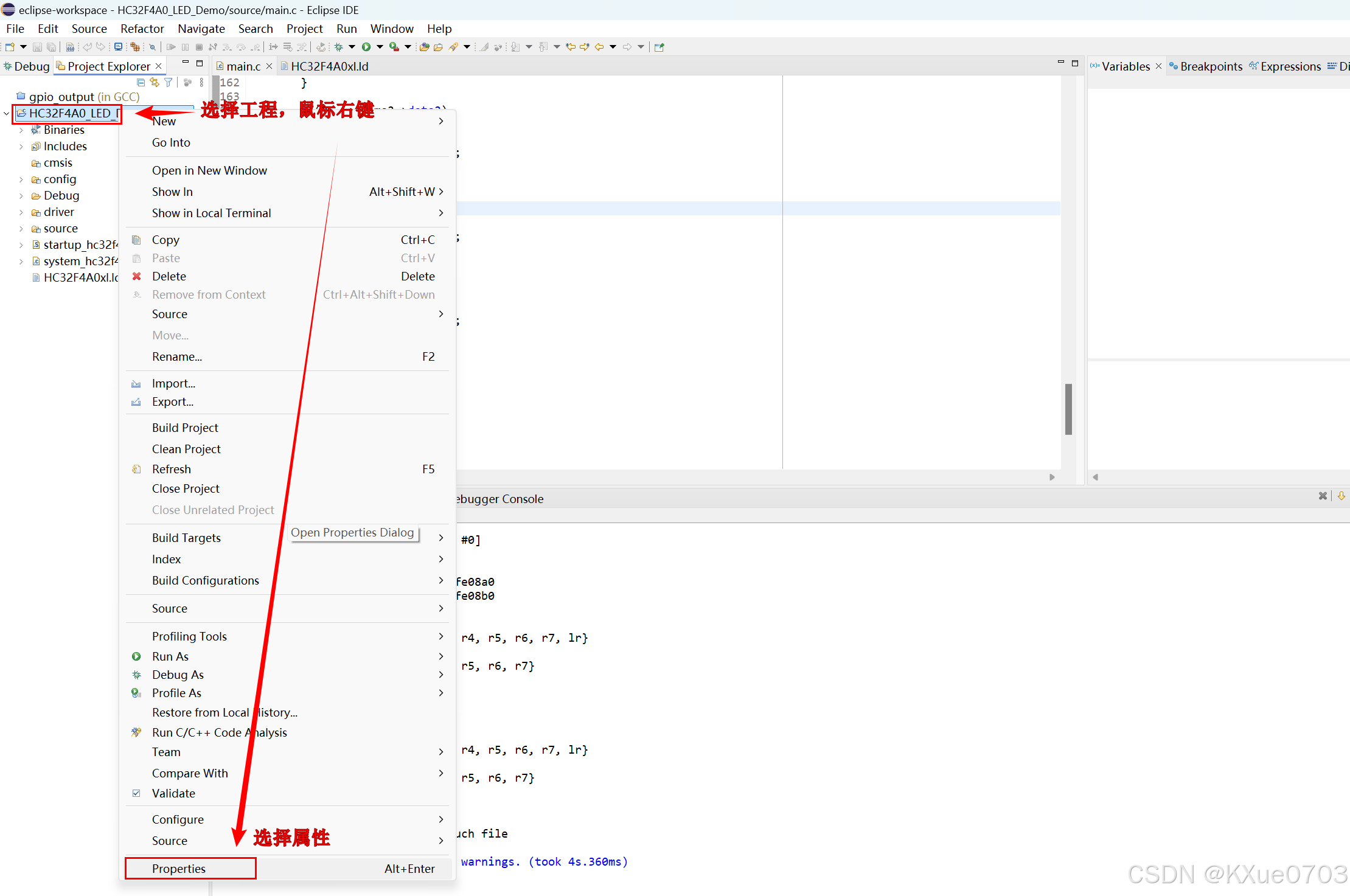

  进入工程属性对话框，如下图所示：

在这里插入图片描述

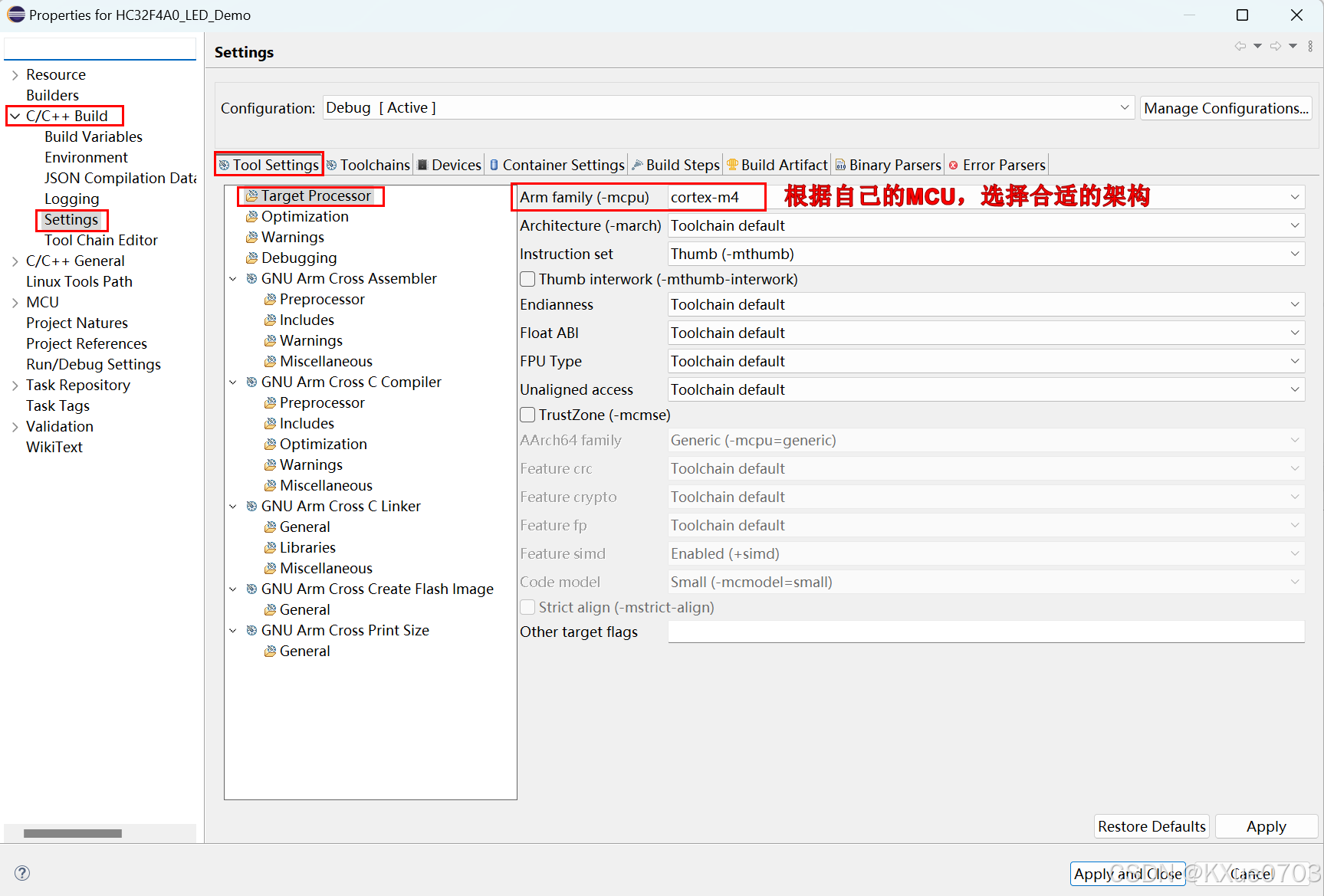

  • 确定内核信息是否匹配，如果不匹配根据自己当前情况进行修改，如下图所示：

在这里插入图片描述

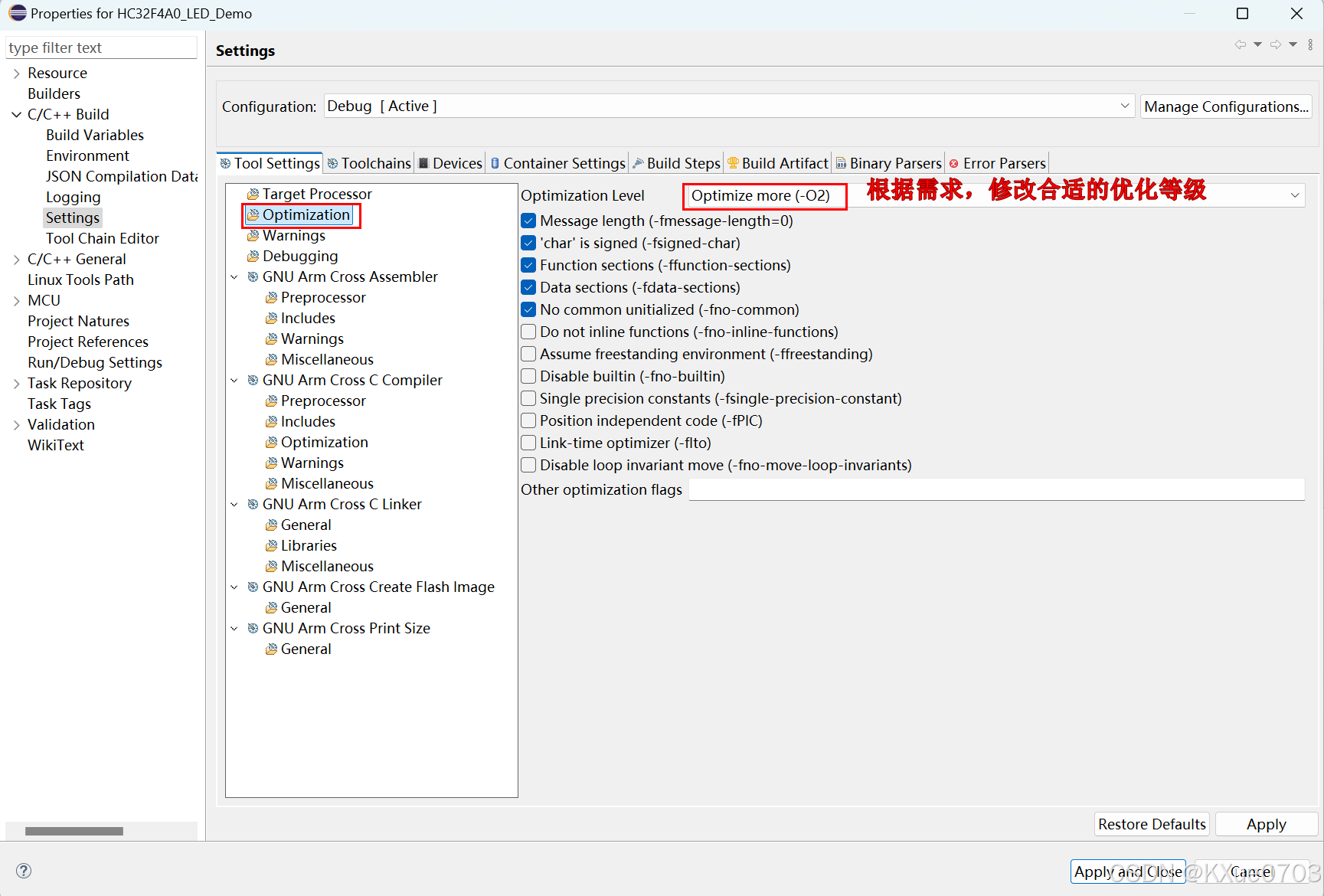

  • 代码优化等级，如下图所示：

在这里插入图片描述

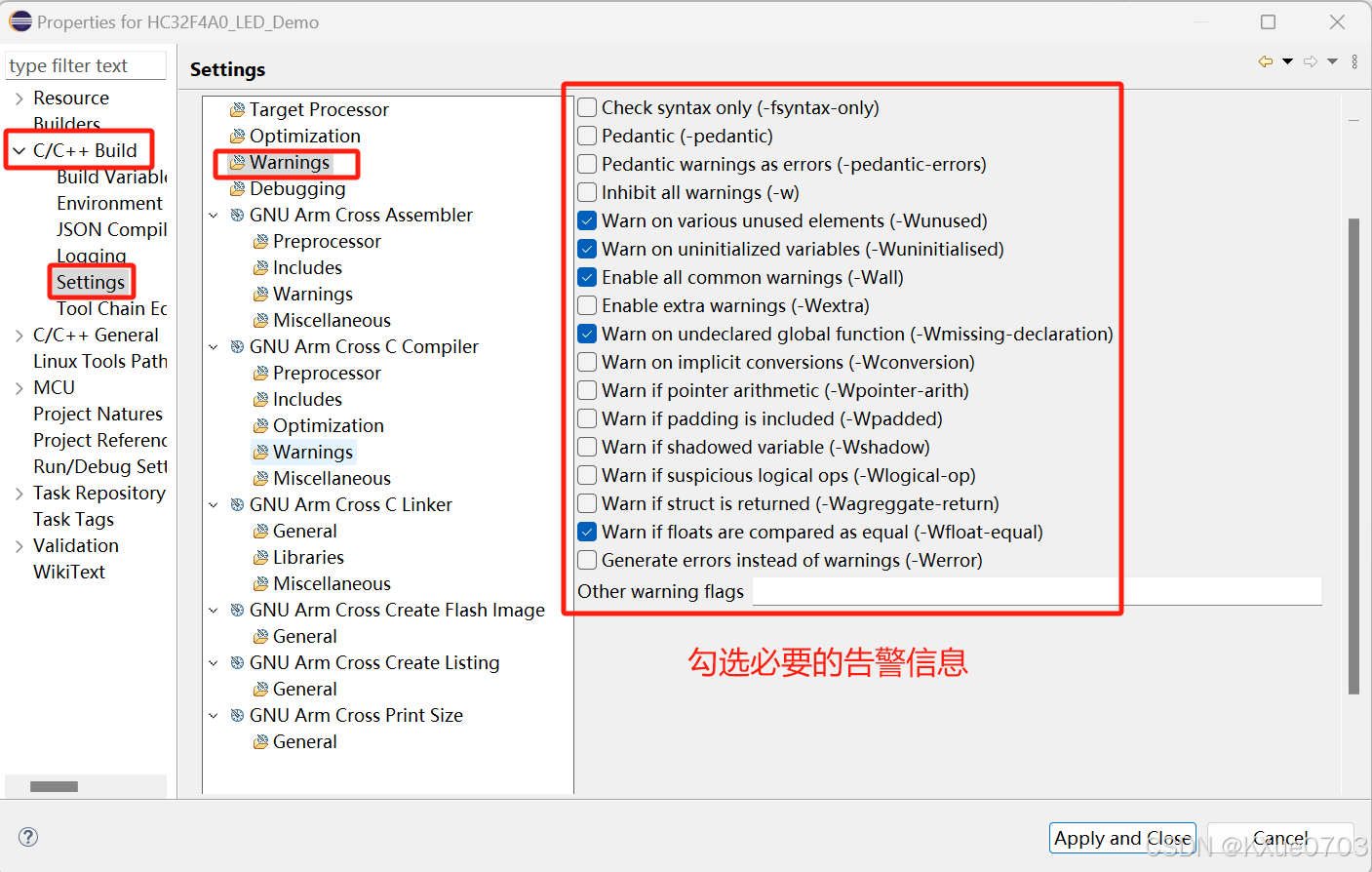

  • 勾选必要的告警信息，如下图所示

在这里插入图片描述

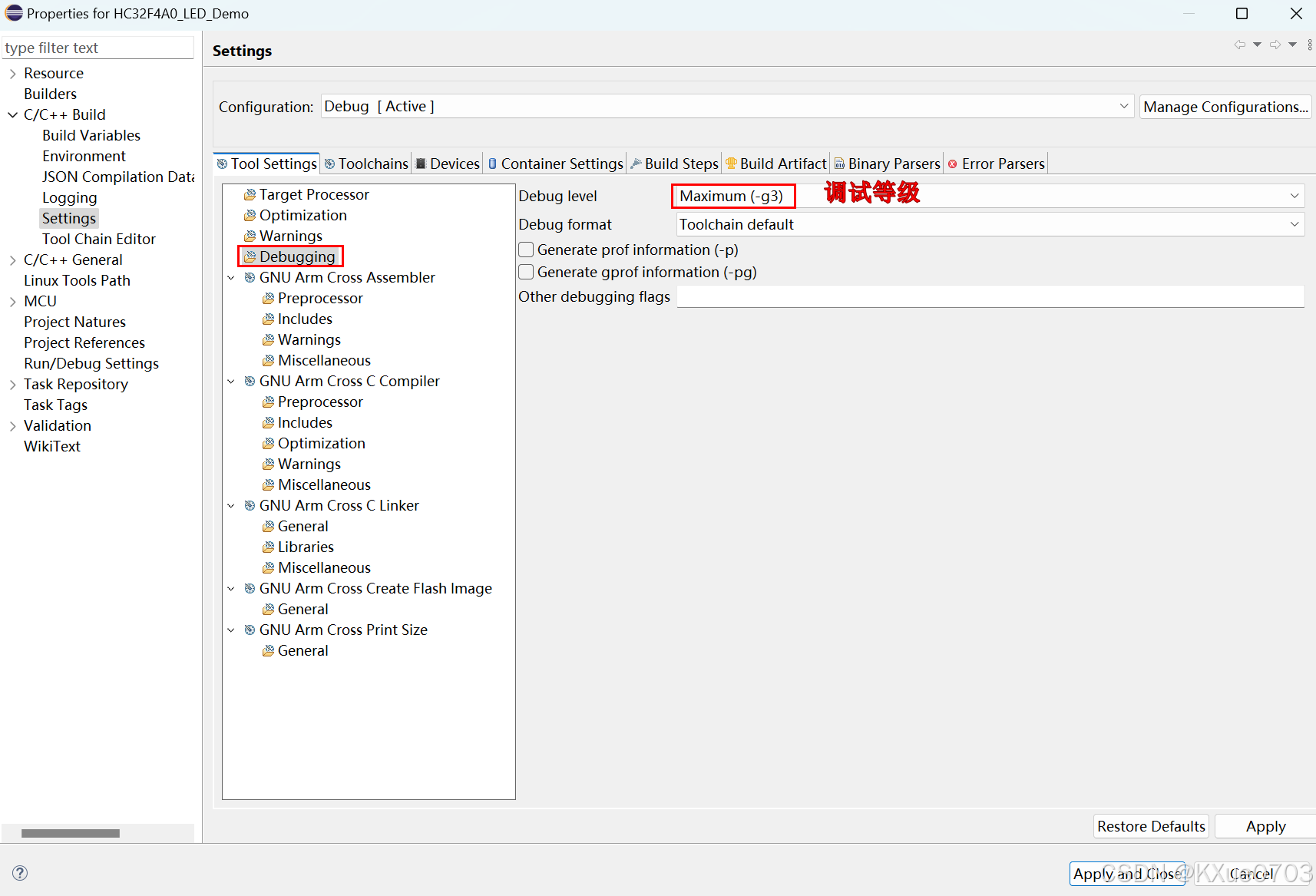

  • 修改调试等级，如下图所示：

在这里插入图片描述

  • 增加与芯片库有关的宏定义，如下图所示：

在这里插入图片描述

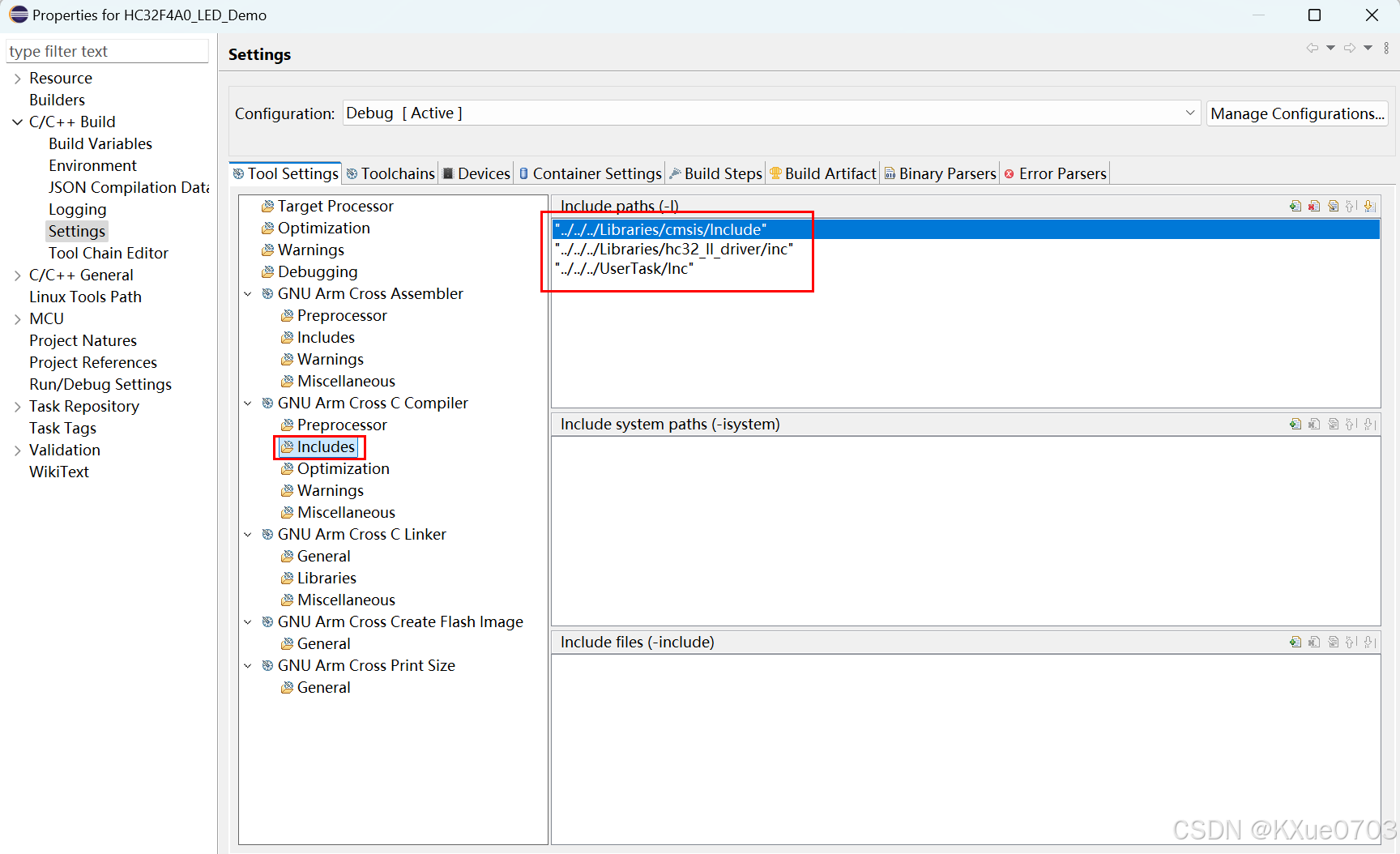

  • 增加头文件路径（这里是相对.project工程文件的相对路径），如下图所示：

在这里插入图片描述

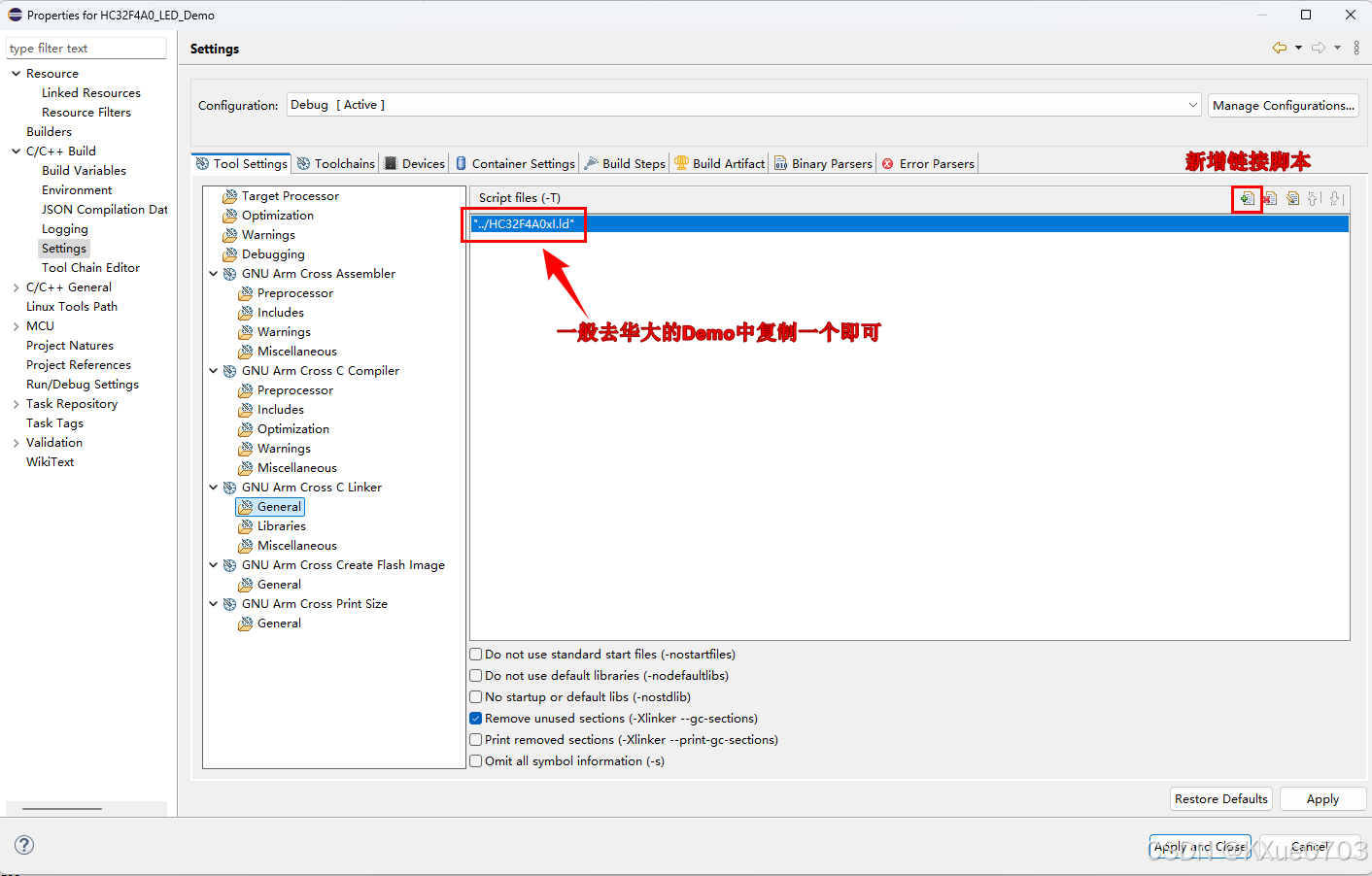

  • 添加链接脚本（对应ARMCC的分散加载文件xxx.sct），如下图所示：

在这里插入图片描述

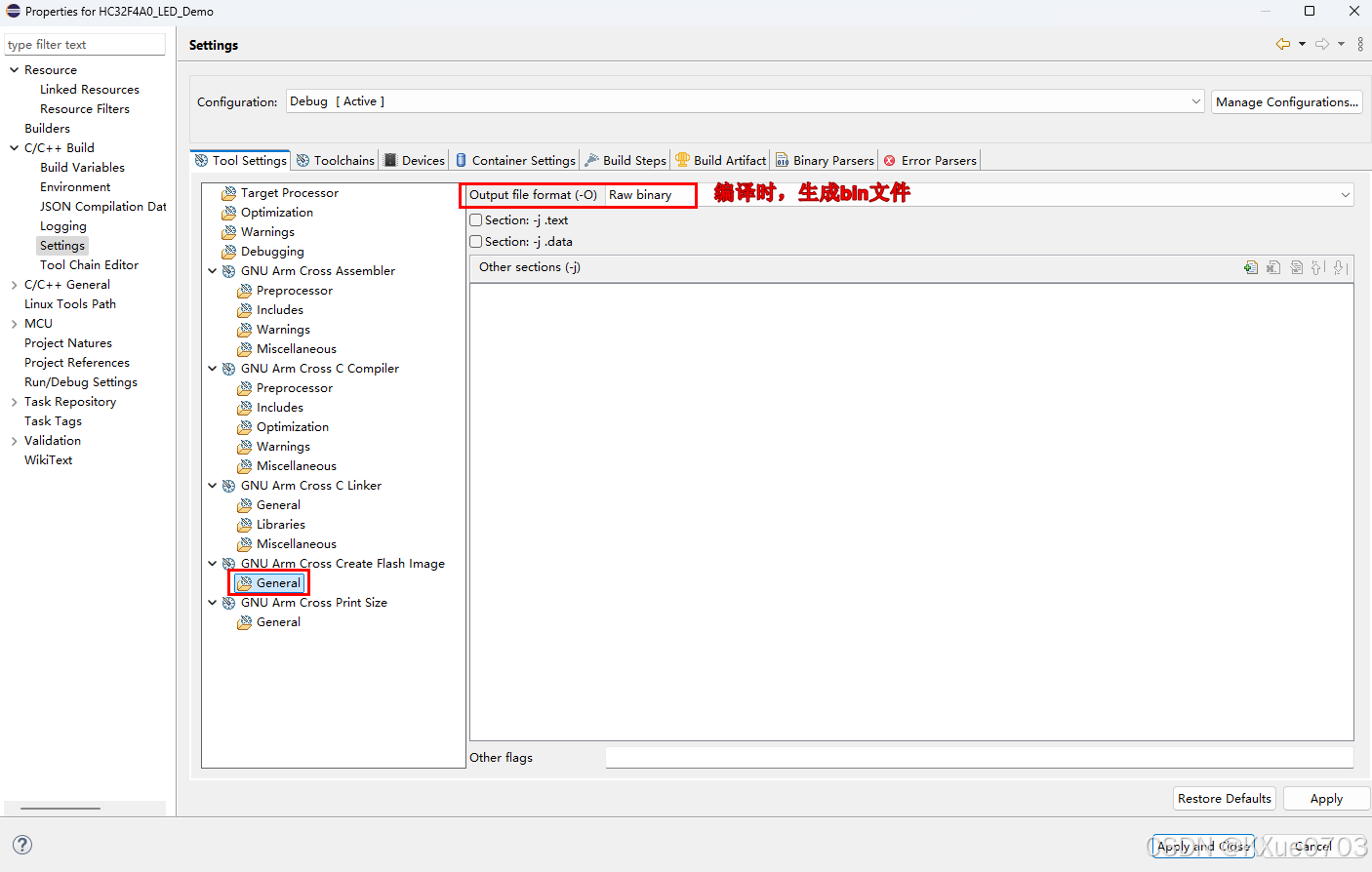

  • 打开默认生成bin文件，如下图所示：

在这里插入图片描述

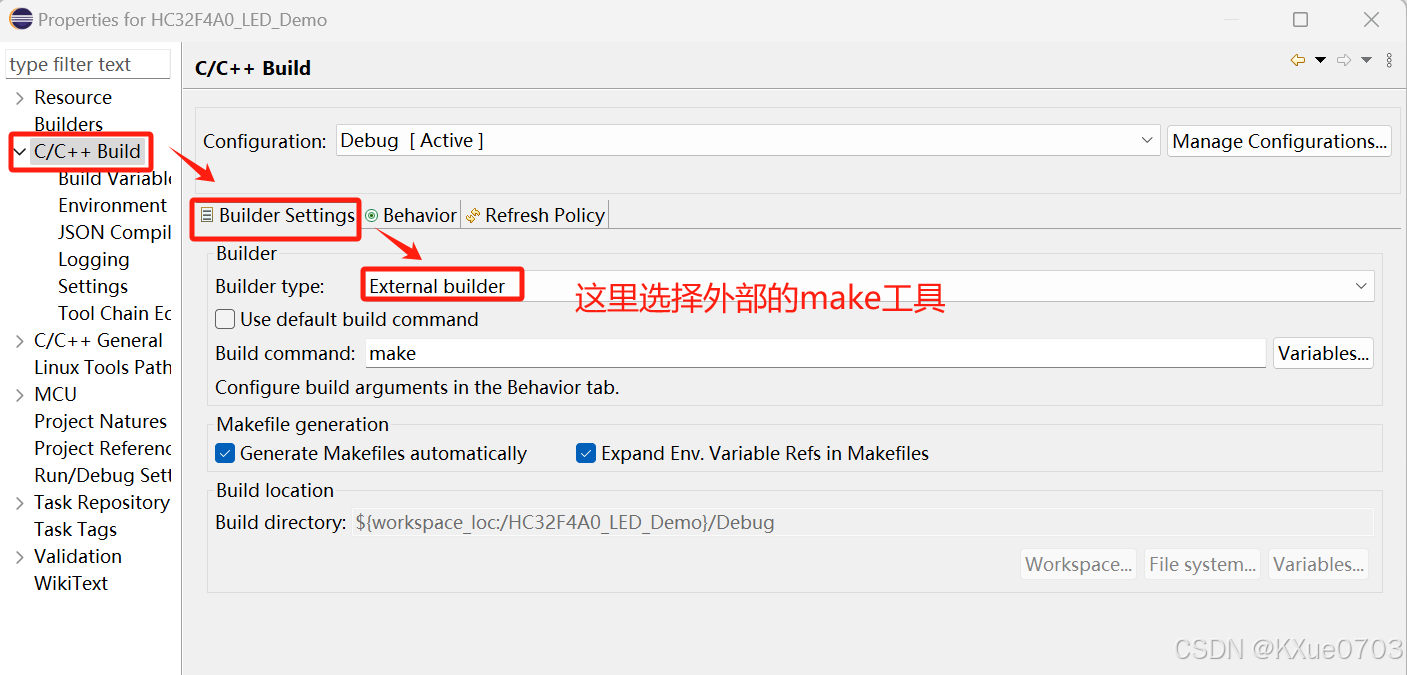

  • 选择make工具的来源：

在这里插入图片描述

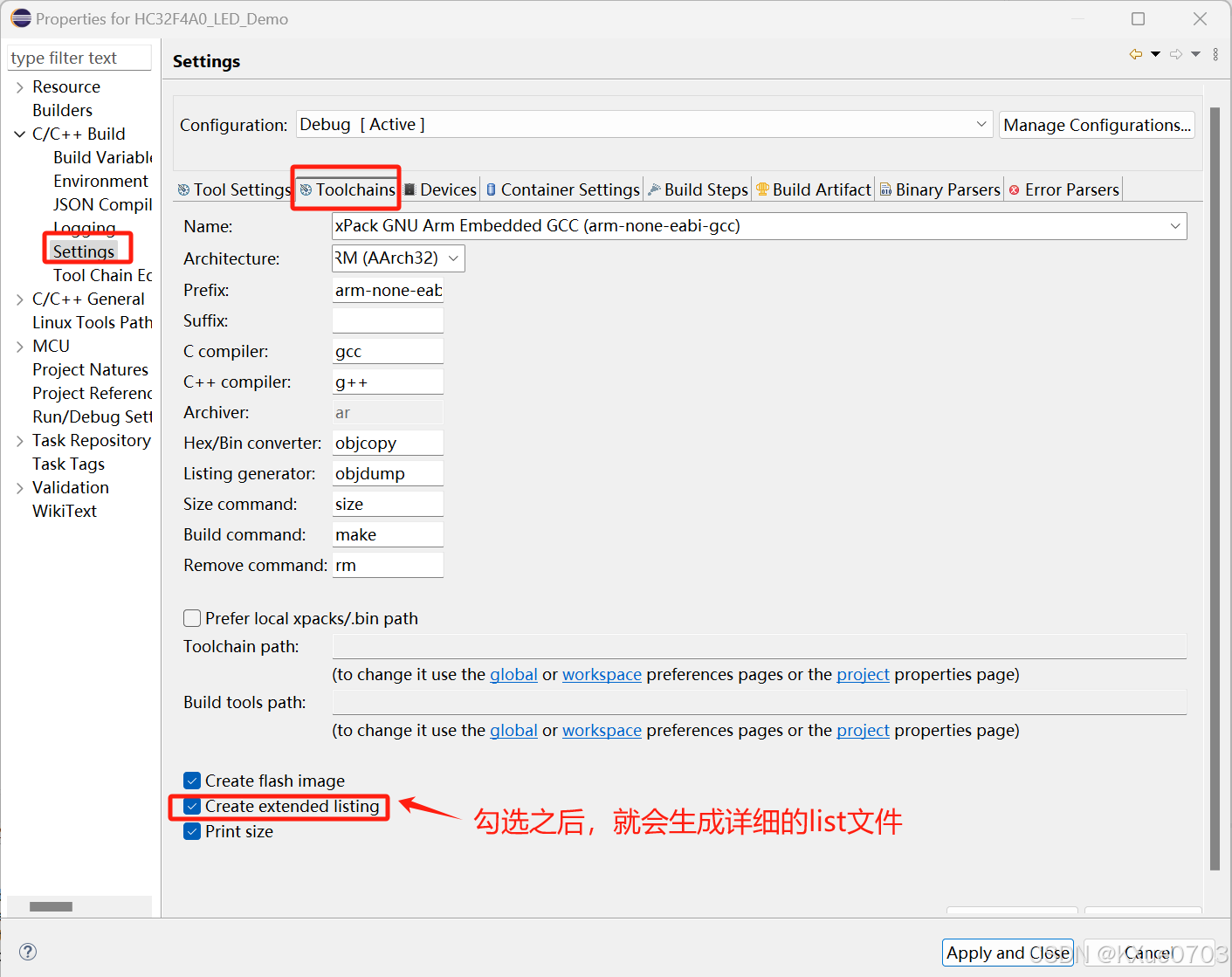

  • 勾选“Create extended listing”，这样编译代码的时候自动生成汇编文件，如下图所示：

在这里插入图片描述

至此，主要的配置工作已经完成，此时可以编译工程了。

5. 编译工程

  编译工程的方式可以有如下几种：

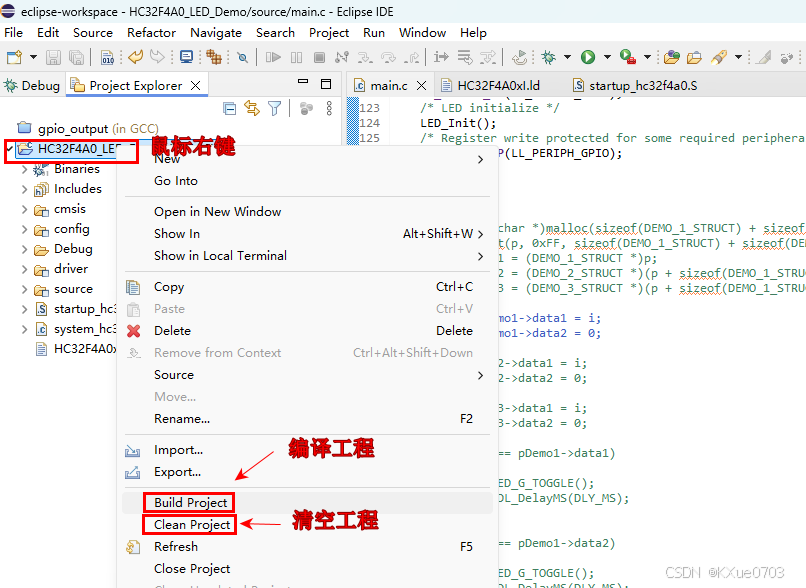

  • 选中待编译的工程，鼠标右键，选中“Build Project”，如下图所示；
  • 选中待编译的工程，选择Project → Build Project，即可编译当前工程；
  • 选择Project → Build All，即可编译当前打开的所有工程；
    在这里插入图片描述

6. 调试工程

  在程序的开发阶段，工程调试是必须的。下面就介绍一下通过JLink进行在线调试的的方法。

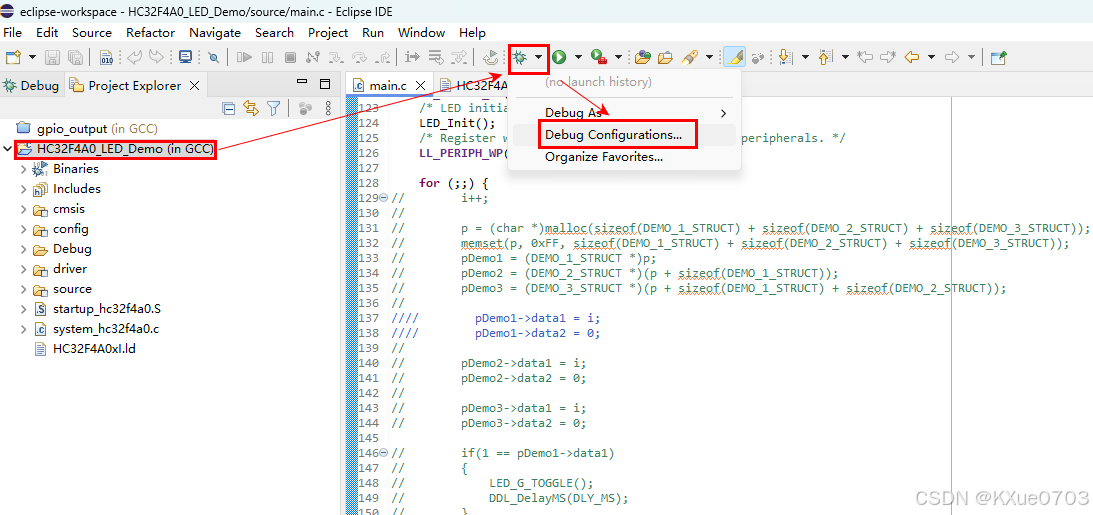

Step1：选中待调试的工程，选中“绿色调试按钮（小虫子形状）”按钮，选则“Debug Configurations…”，“HC32F4A0_LED_Demo → Debug(绿色小虫子) → Debug Configurations…”，如下图所示：

在这里插入图片描述

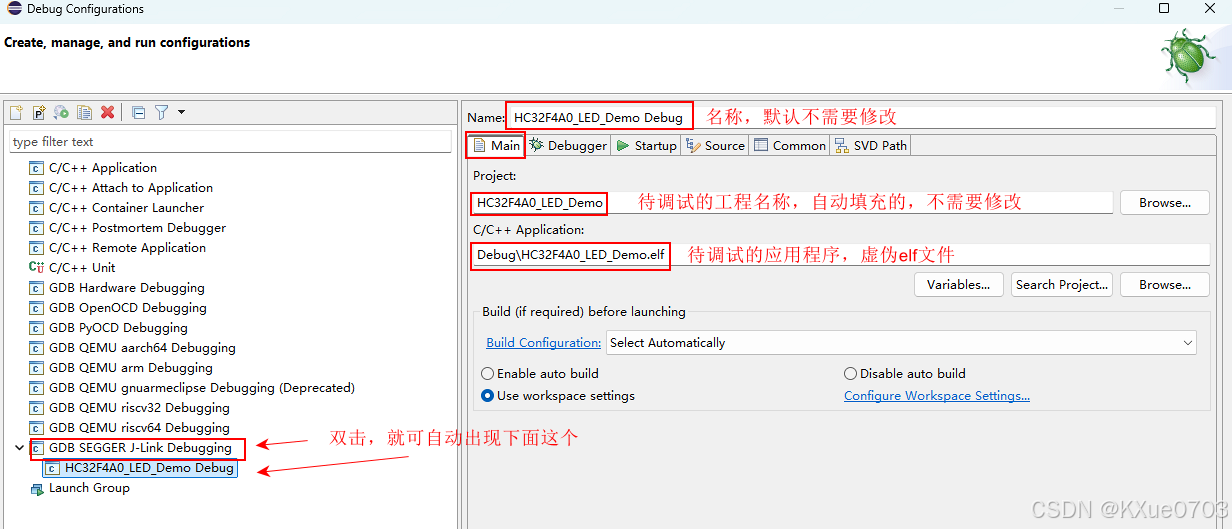

Step2：双击“GDB SEGGER J-Link Debugging”就可自动出现“HC32F4A0_LED_Demo Debug” 调试文件，如下图所示。工程的名字一般不需要修改（如果想修改，也可以）。这里主要配置”Main“、‘”Debugger“、”Startup“ 这三个界面。

  • Main界面
    • Project：自动选中了待调试的工程，不需要修改；
    • C/C++ Application：待调试的应用程序，需为elf文件，这个是自动选中的，不需要修改；

在这里插入图片描述

  • Debugger界面
    • Device name：选择待调试的芯片型号，因为这里是通过JLink调试工程，所以这里必须与JLink驱动中的芯片型号名字完全一致才行，我这里选择的是华大的HC32F4A0开发板，所以这里选择的芯片型号为”HC32F4A0_2M“；
    • Endianness：大小端模式选择（一般为小端模式）；
    • Connection：连接方式选择，通过Jlink调试时，选择的时USB连接；
    • Interface：根据实际情况自行选择；
    • Initial speed：通信速率，这个也根据自身情况选择即可；
    • 其他参数：保持不变即可；

在这里插入图片描述

  • Startup界面
    • Set breakpoint at：调试时，断点处，这里Debug之后在main入口停住；
    • 其他参数：保持不变即可；

在这里插入图片描述

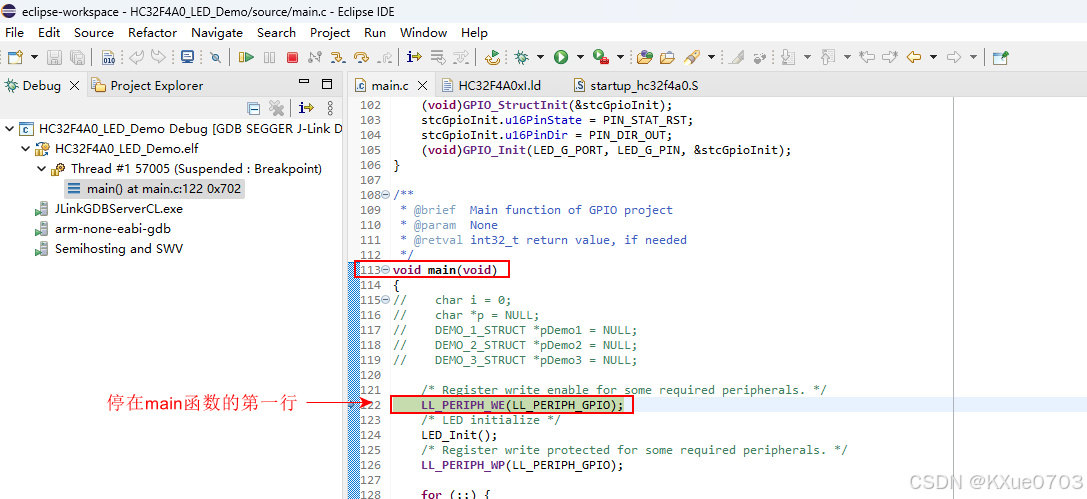

完成以上配置之后，点”Debug“，直接进入调试状态，如下图所示，程序在main入口停住了，此时我们就可以自由的调试了。

在这里插入图片描述

7. 在线调试策略

  当终端在现场运行过程中出现问题时，我们可以使用不打断终端正常运行的情况下，通过JLink跟进终端中，查看终端的运行状态。不打断程序运行直接在线调试需要抱证如下几点：

  • 待调试的终端程序必须与eclipse选中的xxx.elf文件完全一致；

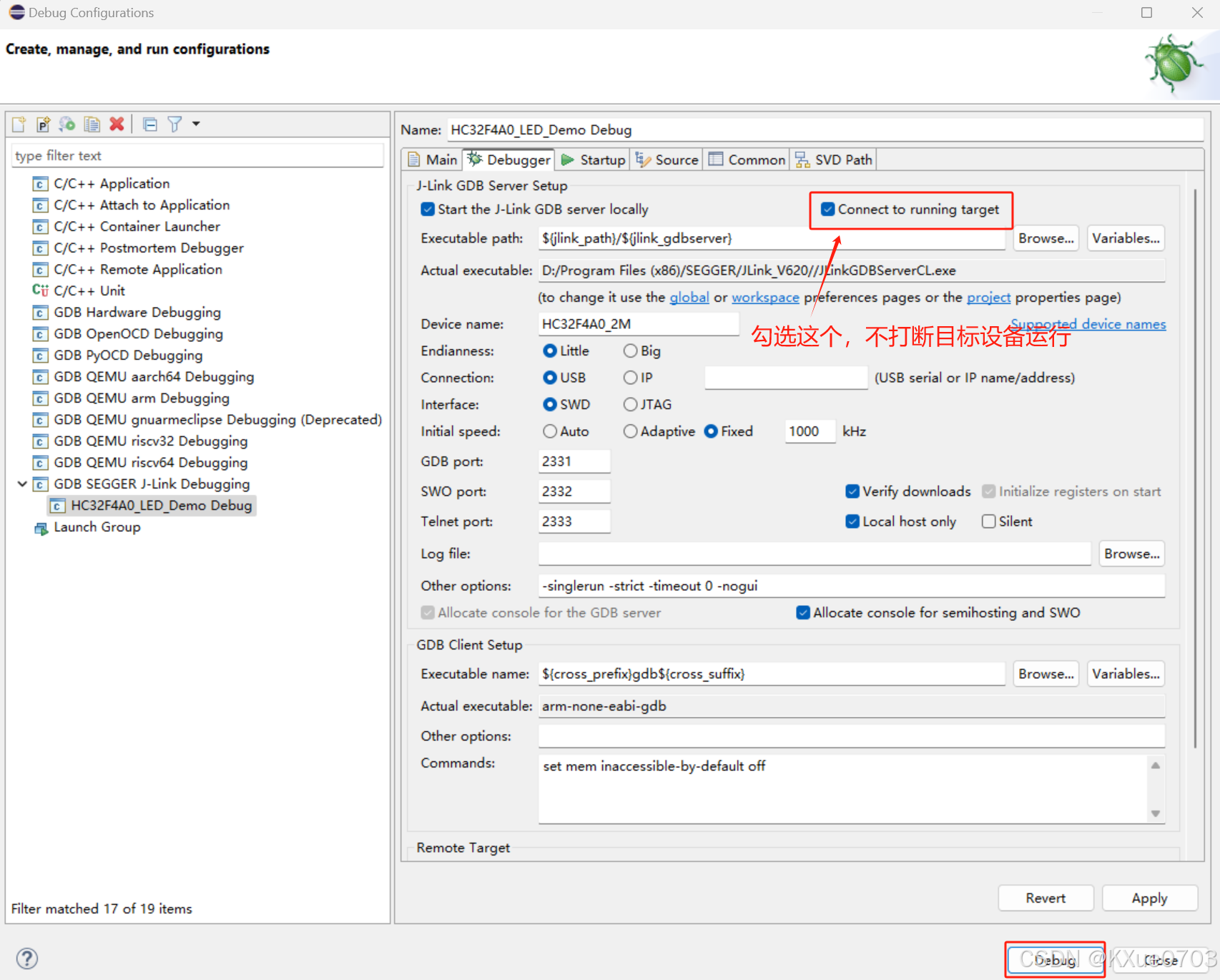

  • 调试界面，必须进行如下选择：

在这里插入图片描述
