练习4.2作业完成

1、导入模块

import numpy as np
import matplotlib.pyplot as plt

2、准备数据

x = np.linspace(-np.pi, np.pi, 256, endpoint=True)
y_cos, y_sin = np.cos(x), np.sin(x)

3、绘制折线

plt.plot(x, y_sin,color='r',linewidth=1.0)#线条颜色为红色，线宽为1.0
plt.plot(x, y_cos,color='b',linewidth=1.0,alpha=0.5)#线条颜色为蓝色，线宽为1.0，透明度为0.5

4、图表辅助元素定制（图表标题，刻度标签，图例，网格，指向型注释文本）

#plt.title图表标题
plt.title("Cos & Sin")
#plt.xticks刻度标签
plt.xticks([-np.pi, -np.pi/2, 0, np.pi/2, np.pi],[r'$-\pi$',r'$-\pi/2$',r'$0$',r'$\pi/2$',r'$\pi$'])
#plt.yticks刻度标签
plt.yticks([1, 0.5, 0.0, -0.5, -1.0])
#plt.legend图例
lines = plt.plot(x, y_cos,x,y_sin)
plt.legend(lines, ['COS','SIN'], shadow=True, fancybox=True, loc='upper left')#loc 设置图例在左上角
#plt.grid网格
plt.grid(color='g',ls='-',lw=0.25)
#plt.annotate指向型注释文本
plt.annotate("cos(1)",
            xy=(np.pi / 3, 0.55),
             xytext=(np.pi / 2.7, 0.81),
            arrowprops=dict(arrowstyle="->"))

5、图表样式美化（填充颜色）

#plt.fill_between图标样式美化(填充颜色)
plt.fill_between(x, y_sin, y_cos, where=y_cos>=y_sin,facecolor='g',alpha=0.25)
plt.show()

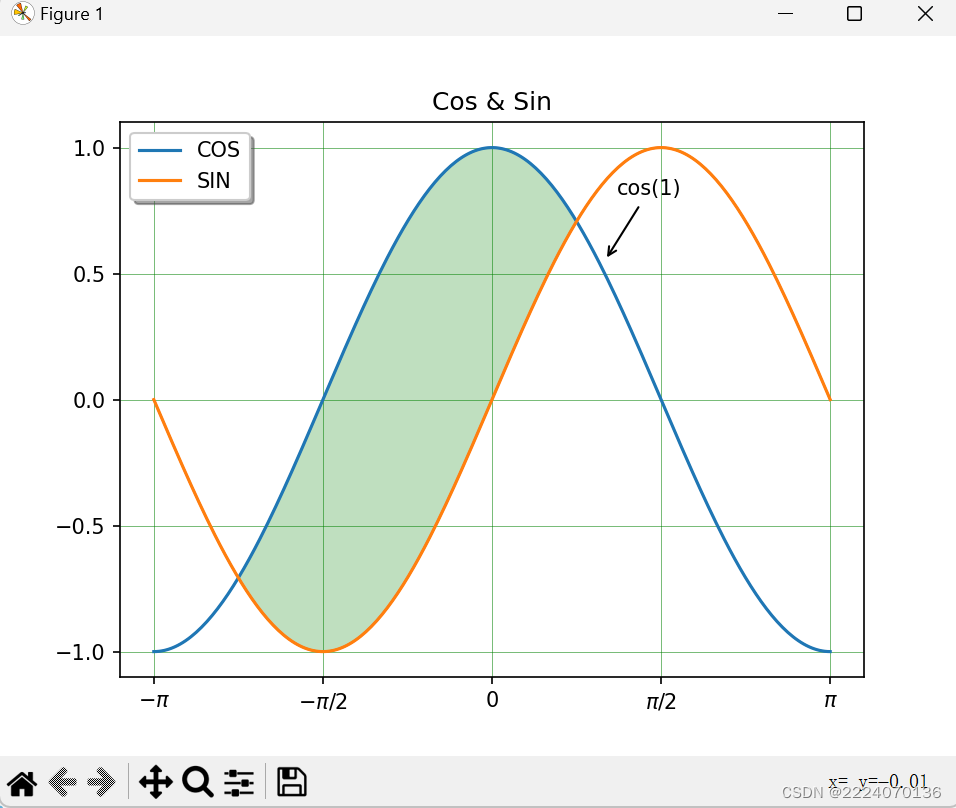

6、完整代码和图片显示

import numpy as np
import matplotlib.pyplot as plt

# 1.准备数据
x = np.linspace(-np.pi, np.pi, 256, endpoint=True)
y_cos, y_sin = np.cos(x), np.sin(x)

# 2.绘制折线
#plt.plot
plt.plot(x, y_cos, x, y_sin)
# 3.图表辅助元素定制（图表标题，刻度标签，图例，网格，指向型注释文本）
#plt.title图表标题
plt.title("Cos & Sin")
#plt.xticks刻度标签
plt.xticks([-np.pi, -np.pi/2, 0, np.pi/2, np.pi],[r'$-\pi$',r'$-\pi/2$',r'$0$',r'$\pi/2$',r'$\pi$'])
#plt.yticks刻度标签
plt.yticks([1, 0.5, 0.0, -0.5, -1.0])
#plt.legend图例
lines = plt.plot(x, y_cos,x,y_sin)
plt.legend(lines, ['COS','SIN'], shadow=True, fancybox=True, loc='upper left')#loc 设置图例在左上角
#plt.grid网格
plt.grid(color='g',ls='-',lw=0.25)
#plt.annotate指向型注释文本
plt.annotate("cos(1)",
            xy=(np.pi / 3, 0.55),
             xytext=(np.pi / 2.7, 0.81),
            arrowprops=dict(arrowstyle="->"))
# 4.图表样式美化（填充颜色）
#plt.fill_between图标样式美化(填充颜色)
plt.fill_between(x, y_sin, y_cos, where=y_cos>=y_sin,facecolor='g',alpha=0.25)
#where为填充绿色填充区间
plt.show()
