0、前言
这是本作者的图像处理的课程设计作业。
1、设计原理和方案
设计原理
用Qt Designer设计用户交互界面，用python编写方法。考虑到目标用户为女性居多，因此主色调选择了粉色，界面设计尽量简洁，方便用户使用。总共有14个美图功能，其中我主要负责磨皮，美白，瘦脸，放大眼睛和缩小鼻子这五个功能，还有打开图片，保存图片，删除图片以及一键复原等底层逻辑展示功能。其中磨皮功能用到的是导向滤波器，美白功能用的是直方图均衡化，瘦脸，放大眼睛和缩小鼻子这三个功能用到的都是使用了论文Interactive Image Warping的局部缩放算法。
2.设计方案
1.UI界面设计
（1）显示图片区域，界面最大的框主要用来显示图片，下面有一个按钮，让用户选择要美化的图片，系统读取到图片后，由于每张照片的不同，系统先将图片等比例缩放后，再显示出来。
（2）选择功能区域，设有14个主按钮，对应主要的14个美图功能，根据每个功能的不同，如果有需要用户输入参数的功能，则加入对应的小组件，以方便用户的使用。
2.磨皮方法
我们都知道，磨皮这个功能相当于是使脸部更加平滑，从而让人视觉上变得好看。那么图片上的雀斑或者是痘痘，可以看成是一些噪声，也就是说我们可以采用滤波器来过滤掉这些噪声。翻阅了网上的大量资料，通常采用的是双边滤波来过滤这些噪声，主要是双边滤波可以很好的保留图像中的边缘细节，使得图像在很好地过滤噪声的同时，不会过于失真。但是我在实验的时候发现，双边滤波的效果确实很好，但是它会同时对背景进行过滤，使得背景也变得模糊，如下图2所示。与下图1中的原图进行对比可以看到右边花瓣的纹路被磨平了。因此这里我没有用到双边滤波，而是采用了导向滤波，先使用椭圆肤色模型对皮肤部分进行提取，得到掩膜数组，然后利用位运算将滤波后的图像与原图结合，做到了对背景的保护，如下图3所示，背景中的花瓣的纹路得到了很好的保护，并没有被过滤。

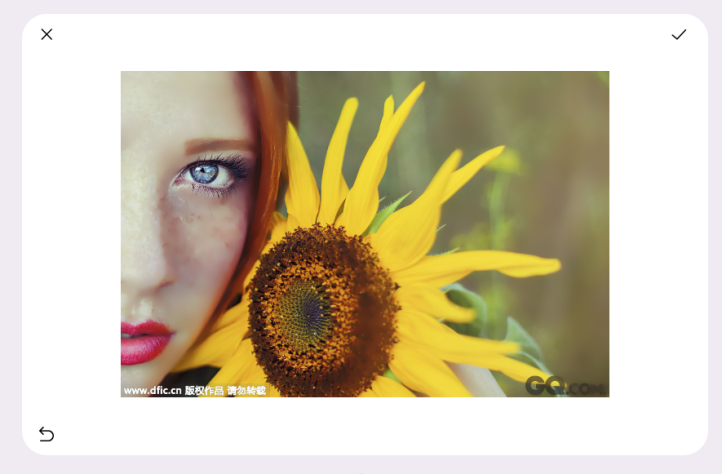

图1 原图

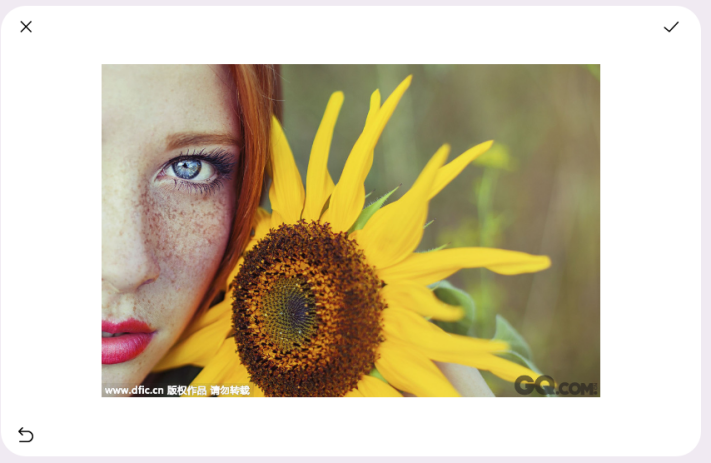

图2 双边滤波器磨皮后的效果

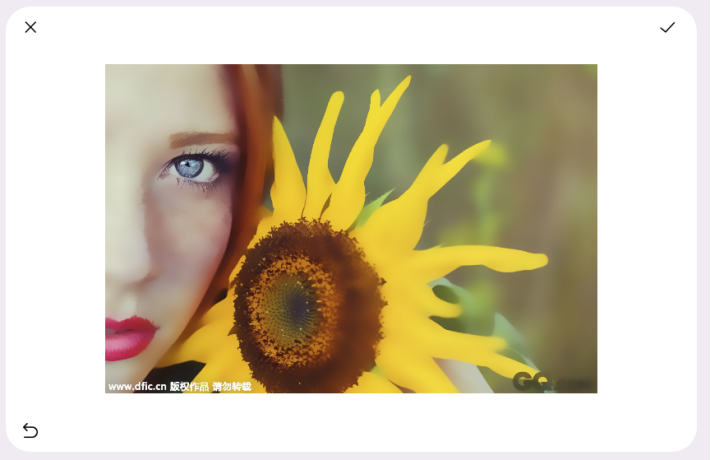

图3 滤波后与原图结合的效果
3.美白方法
这里使用的是直方图均衡化，可以增加图像的亮度，以达到美白的效果。
4.放大眼睛方法
在美颜中，要想进行大眼，瘦脸等操作，需要首先提取出人脸的关键点才可以做坐标变换。这里使用了Google的mediapipe进行检测，获取到眼睛的关键点后，使用论文Interactive Image Warping的局部缩放算法对眼睛进行放大，通过双线性插值将得到放大后的图所对应像素值插入到原图中，使得眼睛局部放大。
5.瘦脸方法
和放大眼睛一样，首先用Google的mediapipe进行检测，但是mediapipe的face_detection只能侦测到脸部的六个点，分别是左眼，右眼，鼻尖，嘴，左耳和右耳。因为我是根据人脸部的三庭五眼来计算出面部的点，所以这个瘦脸的方法只能用于正脸，那么瘦脸，其实就将脸部往里面平移，按照这样的思路，继续使用局部缩放算法。
6.缩小鼻子方法
和瘦脸的方法类似，也是先用face_detection获取到脸部的六个点，然后根据人脸部的三庭五眼来计算出鼻翼的点，接着用局部缩放的方法。
2、设计步骤和结果
UI界面设计
考虑到界面的美观大气，我选择使用label来进行页面的显示，把底下的label设置成粉色的底色，同时将label的角度设置成有弧度，显得更加美观。在这个基础上再放置两个白色的label，一个大的label用来显示图片，另外一个小的label用来显示工具栏，在添加一个按钮用来读取图片，这样一个简洁的页面就完成了。然后将窗口的边框隐藏，并且将窗体的背景设置成透明，代码见下图4，总的系统UI界面见下图5。
#界面设计
self.setWindowFlag(QtCore.Qt.FramelessWindowHint) #隐藏边框
self.setAttribute(QtCore.Qt.WA_TranslucentBackground) #主窗体背景透明图4 部分代码
图5 系统UI界面
用一个widget装着14个功能按钮，并给按钮设置对应的icon和文字提示，当用户点击加号放入图片时，功能按钮才会显示出来，调用了widget.show（）函数，如下图6所示。
图6 系统UI界面
根据一些美图功能的使用，可以给用户自行输入参数去进行调节的，加入了一些相对应的组件，调用widget.hide（）函数，把总的工具栏隐藏，然后将组件所对应的widget显示出来，调用widget_x.show（）函数（x为对应组件的窗口），如点击放大眼睛后系统的UI界面如下图7所示。
图7 点击放大眼睛按钮后系统的UI界面
磨皮方法
考虑先使用椭圆肤色模型对皮肤部分进行提取，得到皮肤的掩膜数组，代码见下图8。
def YCrCb_ellipse_model(self,img): #椭圆肤色模型
skinCrCbHist = np.zeros((256, 256), dtype=np.uint8)
cv2.ellipse(skinCrCbHist, (113, 155), (23, 25), 43, 0, 360, (255, 255, 255), -1) # 绘制椭圆弧线
YCrCb = cv2.cvtColor(img, cv2.COLOR_BGR2YCR_CB) # 转换至YCrCb空间
(Y, Cr, Cb) = cv2.split(YCrCb) # 拆分出Y,Cr,Cb值
skin = np.zeros(Cr.shape, dtype=np.uint8) # 掩膜
(x, y) = Cr.shape
for i in range(0, x):
for j in range(0, y):
if skinCrCbHist[Cr[i][j], Cb[i][j]] > 0: # 若不在椭圆区间中
skin[i][j] = 255
res = cv2.bitwise_and(img, img, mask=skin)
return skin, res图8 椭圆肤色模型
使用导向滤波来对图片去噪，代码见下图9。
def guided_filter(self,I, p, win_size, eps): #导向滤波
assert I.any() <= 1 and p.any() <= 1
mean_I = cv2.blur(I, (win_size, win_size))
mean_p = cv2.blur(p, (win_size, win_size))
corr_I = cv2.blur(I * I, (win_size, win_size))
corr_Ip = cv2.blur(I * p, (win_size, win_size))
var_I = corr_I - mean_I * mean_I
cov_Ip = corr_Ip - mean_I * mean_p
a = cov_Ip / (var_I + eps)
b = mean_p - a * mean_I
mean_a = cv2.blur(a, (win_size, win_size))
mean_b = cv2.blur(b, (win_size, win_size))
q = mean_a * I + mean_b
return q图9 导向滤波
然后对掩膜数组进行一次开运算，消除细小区域，再利用位运算将滤波后的图像与背景相结合，这样就做到了对背景的保护，代码见下图10。
def mopi(self):
skin, _ = self.YCrCb_ellipse_model(self.img) # 获得皮肤的掩膜数组
# 进行一次开运算，消除细小区域
kernel = np.ones((3, 3), dtype=np.uint8)
skin = cv2.erode(skin, kernel=kernel)
skin = cv2.dilate(skin, kernel=kernel)
img1 = self.guided_filter(self.img / 255.0, self.img / 255.0, 10, eps=0.001) * 255
img1 = np.array(img1, dtype=np.uint8)
img1 = cv2.bitwise_and(img1, img1, mask=skin) # 将皮肤与背景分离
skin = cv2.bitwise_not(skin)
img1 = cv2.add(img1, cv2.bitwise_and(self.img, self.img, mask=skin)) # 磨皮后的结果与背景叠加
self.img = img1
self.show_image()图10 磨皮的方法
将最后的方法与按钮链接起来，代码见下图11，结果见图3。
self.skin.clicked.connect(lambda : self.mopi()) #磨皮图11 按钮交互
美白方法
使用直方图均衡化，代码见下图12，按钮的链接同磨皮的按钮交互方法一样，原图见图13，美白后的结果见图14。
def be_bright(self): #美白
b,g,r = cv2.split(self.img)
b = cv2.equalizeHist(b)
g = cv2.equalizeHist(g)
r = cv2.equalizeHist(r)
self.img = cv2.merge((b,g,r))
self.show_image()
图12 美白方法
图13 原图
图14 美白后的结果
放大眼睛方法
先使用mediapipe进行检测人脸，然后提取出人脸的关键点，这里要注意mediapipe获取的关键点需要相对应乘图片的长和宽，才是关键点在原图中坐标的对应值，代码见图15、16。
import mediapipe as mp
mp_face_detection = mp.solutions.face_detection
mp_drawing = mp.solutions.drawing_utils图15 引入的头文件，对应检测模型的调用
def get_face_key_point(self,img): #获取人脸关键点
#创建FaceDetection类的对象，用来获得人脸关键点检测，模型选择为0或1，这里选1，全范围选项，稀疏模型用于提高推理速度。最小检测置信度[0.0,1.0]，默认值为0.5
with mp_face_detection.FaceDetection(model_selection=1, min_detection_confidence=0.5) as face_detection:
results = face_detection.process(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)) #用cv2转换图片
if not results.detections:
return None
r, w, c = img.shape
for detection in results.detections:
left_eye = mp_face_detection.get_key_point(detection, mp_face_detection.FaceKeyPoint.LEFT_EYE)
right_eye = mp_face_detection.get_key_point(detection, mp_face_detection.FaceKeyPoint.RIGHT_EYE)
nose = mp_face_detection.get_key_point(detection,mp_face_detection.FaceKeyPoint.NOSE_TIP)
mouth = mp_face_detection.get_key_point(detection,mp_face_detection.FaceKeyPoint.MOUTH_CENTER)
right_ear = mp_face_detection.get_key_point(detection,mp_face_detection.FaceKeyPoint.RIGHT_EAR_TRAGION)
left_ear = mp_face_detection.get_key_point(detection,mp_face_detection.FaceKeyPoint.LEFT_EAR_TRAGION)
left_eye_pos = [int(left_eye.x * w), int(left_eye.y * r)]
right_eye_pos = [int(right_eye.x * w), int(right_eye.y * r)]
nose_pos = [int(nose.x * w) , int(nose.y * r)]
mouth_pos = [int(mouth.x * w) , int(mouth.y * r)]
right_ear_pos = [int(right_ear.x * w) , int(right_ear.y * r)]
left_ear_pos = [int(left_ear.x * w) , int(left_ear.y * r)]
return left_eye_pos, right_eye_pos , nose_pos , mouth_pos , right_ear_pos , left_ear_pos
图16 获取人脸关键点
根据局部缩放公式，编写局部放大函数，代码见图17。
def Local_scaling_warps(self,img, cx, cy, r_max, a): #局部放大
img1 = np.copy(img)
for y in range(cy - r_max, cy + r_max + 1):
d = int(math.sqrt(r_max ** 2 - (y - cy) ** 2))
x0 = cx - d
x1 = cx + d
for x in range(x0, x1 + 1):
r = math.sqrt((x - cx) ** 2 + (y - cy) ** 2)
for c in range(3):
if r <= r_max:
vector_c = np.array([cx, cy])
vector_r = np.array([x, y]) - vector_c
f_s = (1 - ((r / r_max - 1) ** 2) * a)
vector_u = vector_c + f_s * vector_r # 原坐标
img1[y][x][c] = self.bilinear_interpolation(img, vector_u, c)
return img1图17 局部放大函数
通过局部缩放的函数得到一个原图与输出图的像素坐标映射，通过双线性插值可以得到输出图的对应像素值，所以还要编写双线性插值函数，代码见图18。
def bilinear_interpolation(self,img, vector_u, c): #双线性插值
ux, uy = vector_u
x1, x2 = int(ux), int(ux + 1)
y1, y2 = int(uy), int(uy + 1)
f_x_y1 = (x2 - ux) / (x2 - x1) * img[y1][x1][c] + (ux - x1) / (x2 - x1) * img[y1][x2][c]
f_x_y2 = (x2 - ux) / (x2 - x1) * img[y2][x1][c] + (ux - x1) / (x2 - x1) * img[y2][x2][c]
f_x_y = (y2 - uy) / (y2 - y1) * f_x_y1 + (uy - y1) / (y2 - y1) * f_x_y2
return int(f_x_y)图18 双线性插值函数
由于局部放大函数一次只能对应一个点，因此需要调用两次具体代码见图19。其中还设置了两个参数，一个是缩放的范围r，一个是缩放的系数也就是程度a，这两个值可以提供给用户手动去进行一个调整，也就是前面界面设计提到的滑块，这里也是用connect函数去进行一个连接，具体代码见图20，原图见图13，放大眼睛的结果见图21。
def big_eye(self, left_eye_pos=None, right_eye_pos=None): #放大眼睛
if left_eye_pos == None or right_eye_pos == None:
left_eye_pos, right_eye_pos, nose_pos , mouth_pos , right_ear_pos , left_ear_pos= self.get_face_key_point(self.img)
self.img = self.Local_scaling_warps(self.img, left_eye_pos[0], left_eye_pos[1], r_max=self.r, a=self.a / 100)
self.img = self.Local_scaling_warps(self.img, right_eye_pos[0], right_eye_pos[1], r_max=self.r, a=self.a / 100)
self.show_image()
self.widget_4.show()
self.widget_7.show()
self.widget.hide()图19 放大眼睛方法
def change_r(self,value): #放大眼睛范围
self.r = value
self.big_eye()
def change_a(self,value): #放大眼睛程度
self.a = value
self.big_eye() self.verticalSlider.valueChanged.connect(self.change_r) #放大眼睛范围的滑块
self.verticalSlider.setToolTip('范围')
self.verticalSlider_2.valueChanged.connect(self.change_a) #放大眼睛程度的滑块
self.verticalSlider_2.setToolTip('程度')图20 两个滑块的连接及方法
图21 放大眼睛后的效果
瘦脸方法
采用局部缩小的算法（具体代码见图22），假设当前点为（x,y），手动指定变形区域的中心点为C（cx,cy），变形区域半径为r，手动调整变形终点（从中心点到某个位置M）为M（mx,my），变形程度为strength，当前点对应变形后的目标位置为U。变形规律为：圆内所有像素均沿着变形向量的方向发生偏移；距离圆心越近，变形程度越大；距离圆周越近，变形程度越小，当像素点位于圆周时，该像素不变形；圆外像素不发生偏移。
def localTranslationWarpFastWithStrength(self, startX, startY, endX, endY, radius, strength): #局部缩小算法
ddradius = float(radius * radius)
copyImg = np.zeros(self.img.shape, np.uint8)
copyImg = self.img.copy()
np.seterr(divide='ignore', invalid='ignore')
maskImg = np.zeros(self.img.shape[:2], np.uint8)
cv2.circle(maskImg, (startX, startY), math.ceil(radius), (255, 255, 255), -1)
K0 = 100 / strength
# 计算公式中的|m-c|^2
ddmc_x = (endX - startX) * (endX - startX)
ddmc_y = (endY - startY) * (endY - startY)
H, W, C = self.img.shape
mapX = np.vstack([np.arange(W).astype(np.float32).reshape(1, -1)] * H)
mapY = np.hstack([np.arange(H).astype(np.float32).reshape(-1, 1)] * W)
distance_x = (mapX - startX) * (mapX - startX)
distance_y = (mapY - startY) * (mapY - startY)
distance = distance_x + distance_y
K1 = np.sqrt(distance)
ratio_x = (ddradius - distance_x) / (ddradius - distance_x + K0 * ddmc_x)
ratio_y = (ddradius - distance_y) / (ddradius - distance_y + K0 * ddmc_y)
ratio_x = ratio_x * ratio_x
ratio_y = ratio_y * ratio_y
UX = mapX - ratio_x * (endX - startX) * (1 - K1 / radius)
UY = mapY - ratio_y * (endY - startY) * (1 - K1 / radius)
np.copyto(UX, mapX, where=maskImg == 0)
np.copyto(UY, mapY, where=maskImg == 0)
UX = UX.astype(np.float32)
UY = UY.astype(np.float32)
copyImg = cv2.remap(self.img, UX, UY, interpolation=cv2.INTER_LINEAR)
return copyImg图22 局部缩小算法
根据人脸部的三庭五眼来计算出面部的点，首先先获得人脸的关键点，脸部的点由耳朵的x坐标和鼻子的y坐标来表示，平移后的点由鼻子的x坐标和鼻子的y坐标来表示，根据上面的变形规律，想要瘦脸的范围，应该是脸部五分之一的位置，变形程度为100，详细代码见图23，原图见图24，瘦脸的结果见图25。
def small_face(self): #瘦脸
left_eye_pos, right_eye_pos, nose_pos, mouth_pos, right_ear_pos, left_ear_pos = \
self.get_face_key_point(self.img)
self.img = self.localTranslationWarpFastWithStrength((left_ear_pos[0] ),nose_pos[1],nose_pos[0],
nose_pos[1], (left_ear_pos[0] - right_ear_pos[0])/5,100)
self.img = self.localTranslationWarpFastWithStrength((right_ear_pos[0] ), nose_pos[1],nose_pos[0] ,
nose_pos[1], (left_ear_pos[0] - right_ear_pos[0])/5 , 100)
self.show_image()图23 瘦脸方法
图24 原图
图25 瘦脸后的结果图
缩小鼻子方法
继续采用局部缩小的算法（具体代码见图22），先获取到人脸的关键点，然后根据人脸的三庭五眼，我们可以知道鼻翼的点位于眼睛和鼻尖位置的中间，然后设置两个值，一个left，一个right，用户可以通过滑块调整输入的值，来确定缩小的范围，还设置了一个布尔值让程序判断，当布尔值等于0时用户是调节左鼻翼，等于1时用户调节右鼻翼。缩小鼻子的详细代码见图26，滑块的连接代码见图27，原图见图13，缩小鼻子的结果见图28。
def small_nose(self,nose_pos=None): #缩小鼻子
if nose_pos ==None:
left_eye_pos, right_eye_pos, nose_pos, mouth_pos, right_ear_pos, left_ear_pos = \
self.get_face_key_point(self.img)
if self.l_r == None:
self.img = self.localTranslationWarpFastWithStrength(int(nose_pos[0]+(left_eye_pos[0]-nose_pos[0])/2), nose_pos[1],
int(nose_pos[0] + (left_eye_pos[0]-nose_pos[0])/2 -
self.left),nose_pos[1]-0.01 ,8, 100)
self.img = self.localTranslationWarpFastWithStrength(int(nose_pos[0] - (nose_pos[0] - right_eye_pos[0])/2),
nose_pos[1],
int(nose_pos[0] - (nose_pos[0] - right_eye_pos[0])/2
+ self.right) ,
nose_pos[1] + 0.01 ,8 , 100)
elif self.l_r == 0:
self.img = self.localTranslationWarpFastWithStrength(int(nose_pos[0] + (left_eye_pos[0] - nose_pos[0]) / 2),
nose_pos[1],
int(nose_pos[0] + (left_eye_pos[0] - nose_pos[
0]) / 2 - self.left), nose_pos[1] + 0.01, 10, 100)
elif self.l_r ==1:
self.img = self.localTranslationWarpFastWithStrength(
int(nose_pos[0] - (nose_pos[0] - right_eye_pos[0]) / 2),
nose_pos[1], int(nose_pos[0] - (nose_pos[0] - right_eye_pos[0]) / 2 + self.right),
nose_pos[1] + 0.01, 10, 100)
self.show_image()
self.widget_6.show()
self.widget_7.show()
self.widget.hide()图26 缩小鼻子的代码
def change_left(self,value): #左鼻子
self.l_r = 0
self.left = value
self.small_nose()
def change_right(self,value): #右鼻子
self.l_r = 1
self.right = value
self.small_nose()图27 两个滑块连接方法
图28 缩小鼻子的结果图
3、课程设计总结
通过本次课程设计我熟练了Qt Designer的操作，从一开始不是特别会操作，只会基本的拖拽，但是发现做出来的页面非常的原始不好看，从而努力上网查阅资料学习如何设计一款简洁美观的界面。
基本的功能已经基本实现，但是还存在一些小毛病，比如说，瘦脸功能和缩小鼻翼的功能，只能正脸实现；还有因为用了label显示，且隐藏了边框导致了页面不能拖拽；以及button不能上图下字。但是由于时间有限，所以没来得及将这些地方进行更改，以后有空可以继续完善这个系统。
4、设计体会
在UI界面设计中，button的icon一开始先在网上找了很久，然后发现自己不会设置button的上图下字，然后把button的image设置为icon，想将文字设置为提示框显示，结果发现提示框的背景会带有icon，于是上网查阅资料，发现可以直接为button设置icon，这样提示框的背景就不会带有icon。
在编写方法时，一开始就被放大眼睛这个方法所难倒了，在网上查阅了大量资料后，终于找到了局部缩放这个方法，然后我调了一天，终于调出来了。然后第二个大难点是，使用Google的mediapipe进行人脸检测并获取关键点的时候，只有六个人脸关键点，不知道怎么定位到脸部和鼻翼的点，然后想了半天，又不想换别的方法，于是乎想到了三庭五眼，所以瘦脸和缩小鼻翼都有一定的限制，因为它获取的点我是把它当成正脸来计算的。
5、参考文献
